0 引 言

滇东黔西地区是我国南方重要的煤层气开发区，其晚二叠世含煤地层总体上形成于潮坪-三角洲体系海陆过渡环境，多期数个沉积三角洲叠合聚煤造就了垂向上多煤层叠置现象[1]，其煤层非均质性尤为突出，加之渗透率低，开发难度大，必须依靠水力压裂实现煤层气的有效开采[2]。地应力控制了水力压裂裂缝扩展模式和形态，影响着煤层气解吸吸附和运移、渗透率和储层压力的大小、煤储层裂缝分布[3]，因此加强地应力研究才能为储层后期压裂增产改造提供保障，最终实现煤层气高效开发。对滇东地区地应力研究，目前多是通过水力压裂曲线法分析地应力分布特征，并探讨对储层渗透率的影响[4-5]，然而水力压裂曲线要在压裂施工后才能获取，且施工层位有限，因此需要建立地应力预测模型，以期实现对煤层气勘探选区，乃至压裂施工的指导。

地应力的测量分为直接法和间接法，直接法包括水力压裂法、声发射法[6-7]、地质测绘法等，间接法包括套心应力解除法、应力恢复法、滞弹性应变恢复法等。直接法测量精度高，尤其是水力压裂法，被认为是测量地应力最直接准确的方法，但是实测地应力受限于工程及岩心数量，很难获取到连续的地应力数值，为了获取连续的地应力解释剖面，全面了解区块地应力场特征，基于水力压裂和测井资料联合反演地应力场的方法已成为开发设计的必须[8-10]。笔者结合室内三轴力学试验、水力压裂和测井资料，分析建立滇东老厂矿区地应力预测模型，为后期储层压裂改造和煤层气开发提供理论依据。

1 地质背景

滇东地区属黔西-滇东-川南晚二叠世上扬子聚煤沉积盆地的一部分[11]，位于环太平洋构造域与特提斯构造域的交接复合带。早二叠世的东吴运动与康滇古陆裂谷带扩张那运动为聚煤创造了条件，后经印支运动的大面积抬升和喜马拉雅运动期大断裂、大褶皱的改造，形成高陡背斜和宽缓向斜的大褶皱区域[1]，部分陡背斜轴部的上二叠统煤系地层被剥蚀，而高陡背斜之间的多数向斜和复向斜上二叠统煤系地层得以保存。整体上老厂矿区为一走向NE的不对称复式背斜，区内NNE、NE向断裂及背斜褶皱密集分布，且褶皱以背斜窄向斜宽的组合为主，同时穿插众多伴生及派生断裂构造,地质构造较为复杂[12-13] (图1)。矿区主要为晚二叠世含煤地层(上二叠龙潭组和长兴组)，煤层埋深500～1 500 m，多在1 000 m以浅，含煤层数多、总厚度大，稳定煤层达26层、厚度达40.75 m。2、7—9、13、16—19号煤全区可采，其中7、9、13、19号煤层位稳定，厚度大,为煤及煤层气开发的主力层位。

2 采样和研究方法

计算水平地应力的模型有多种，以弹性力学理论为基础的黄氏模型未考虑岩性对地层应力的影响，基于广义虎克定律的组合弹簧模型忽略了岩层非线弹性的特性[14]，这2种模型不适用于构造复杂的滇东黔西地区，由黄氏模型变形而来的葛式模型，热应力和剥蚀应力参数不易获取。结合研究区地层与现有资料，笔者选择带附加构造应力项的Anderson模型[15]计算滇东老厂矿区地应力：

(1)

(2)

其中：σH为最小水平主应力，MPa；σh为最小水平主应力，MPa；Pp为储层压力，MPa；υs为静态泊松比；σv为垂直主应力，MPa；α为Biot弹性系数；S2为最小水平附加构造应力，MPa；S1为最大水平附加构造应力,MPa。

公式中，垂直主应力是地层深度和密度的函数，近似等于上覆岩层压力，可由经过垂向深度校正的密度测井值求积获取,即：

σv=ρ(h)gdh

(3)

式中:H为埋深，m;h为地层厚度，m；g为重力加速度，9.8 m/s2;ρ(h)为随地层深度变化的地层密度函数，g/cm3。

岩石力学参数(静态泊松比、Biot弹性系数)和附加构造应力(包括最大最小水平附加构造应力)为待定值，分别通过岩石力学测试校正的声波时差测井反演和水力压裂反演获取。

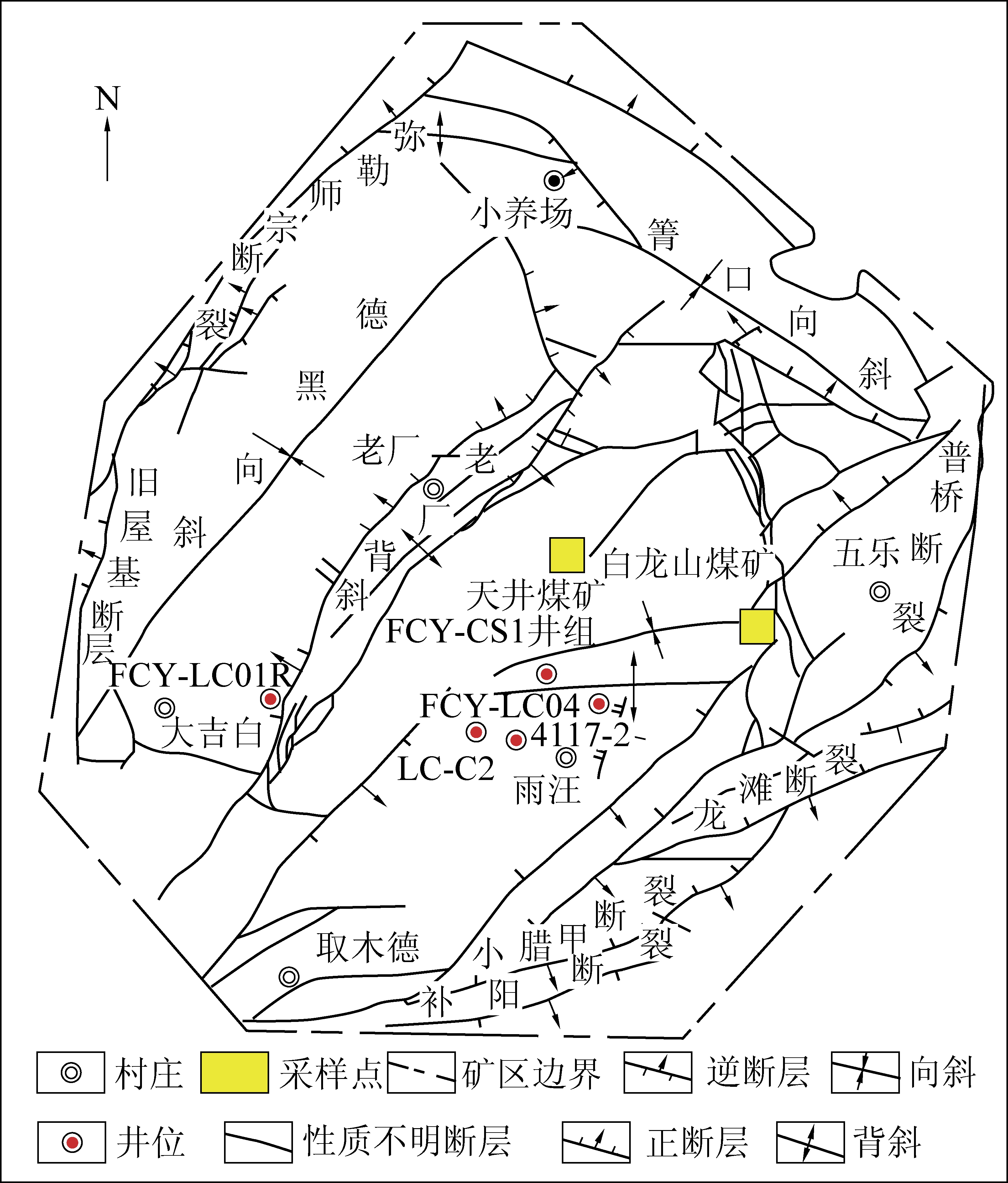

声波时差具有垂向连续性，由此建立了基于岩石力学测试、压裂资料和测井资料的连续性地应力预测方法。岩石力学测试岩样共4块，分别采自老厂天井煤矿3、7+8号煤和白龙山2号煤。此外课题组搜集了研究区LC01、 LC02和LC03三口参数井的岩石力学参数资料、测井资料和压裂资料用于研究(图1)。

2.1 岩石力学参数

岩石力学参数主要有泊松比υ、弹性模量E、体积压缩系数Cma、Biot弹性系数α、抗张强度σt等，其中泊松比和弹性模量为独立参数，通过计算能够获取其他参数。岩石力学参数可以通过2种方法求取，一是通过测井资料计算的动态岩石力学参数，二是通过三轴岩石力学试验测得的静态岩石力学参数。由于钻井过程中可能发生的钻井液渗漏事件、岩石应力状态改变等破坏岩石原始环境状态的平衡[16]，加之岩石中天然微裂隙和裂缝的存在导致动态岩石力学参数与静态岩石力学参数在数值上不等甚至会出现较大的差别。相对而言，岩层中应力的形成、赋存条件及作用机理更接近于静态岩石力学参数的测试条件，因此基于静态岩石力学参数计算地应力相对精确[17]。但是静态参数实测数据点少，在实际使用中需要进行动静转换。

动态岩石力学参数一般基于声波测井的纵横波时差求取。对于不涉及横波测量的常规测井，可以通过补偿声波和密度测井资料，采用具有岩性均一适用性的纵横波转换公式(4)，获得横波数据，并在此基础上求取岩石力学参数。

(4)

(5)

(6)

其中：Δtp、Δts分别为纵波、横波时差，μs/m；ρb为地层密度，g/cm3；a为单位转换系数，ρb；E为岩石弹性模量，GPa;Δtmp、Δtms分别为地层骨架纵波、横波时差，分别取168、332.98 μs/m。

2.2 水平附加构造应力

水平附加构造应力基于公式(1)和公式(2)的反向求取。针对开展储层压裂施工的层位，可根据压裂施工曲线求取水平地应力值，进而求取附加构造应力值。基于最大单轴拉应力破坏准则，水力压裂利用人工注入流体装置创造高压环境，改变储层岩石原应力状态，致使储集层形成人工诱导裂缝。当注入的流体量足以使裂缝扩展长度约为钻孔直径的3倍时停泵[18]，使裂缝逐渐闭合；当裂缝处于临界闭合状态时，裂缝内的流体压力与垂直于裂缝平面的最小水平主应力相平衡,两者近似相等[19]。 因此，可以通过小型压裂停泵后的压力递减与时间平方根的关系曲线(斜率发生变化的点即闭合压力值)来确定闭合压力，即最小水平主应力。在水力压裂过程中，随着井内液体压力增大，井壁岩石破裂的最大切向应力逐渐转变为拉应力，并最终超过岩石极限抗拉承受点时，孔壁岩石发生拉伸破坏，裂缝开始起裂扩展，此时最大水平主应力由破裂压力、孔隙压力及岩石抗张强度确定，即

σH=3σh-Pf-Pp+σt

(7)

σh=Pc

(8)

其中：Pc为闭合压力，MPa；Pf为破裂压力，MPa。式中，Pf、Pc可通过压裂施工曲线读取，Pp通过注入压降试井获取。需要注意的是压裂曲线上的压力代表的是地面泵站出口处的压力而不是岩壁致裂处承载的压力[20]，二者之间相差液柱压力和压裂液在管柱内流动时产生的摩擦阻力。

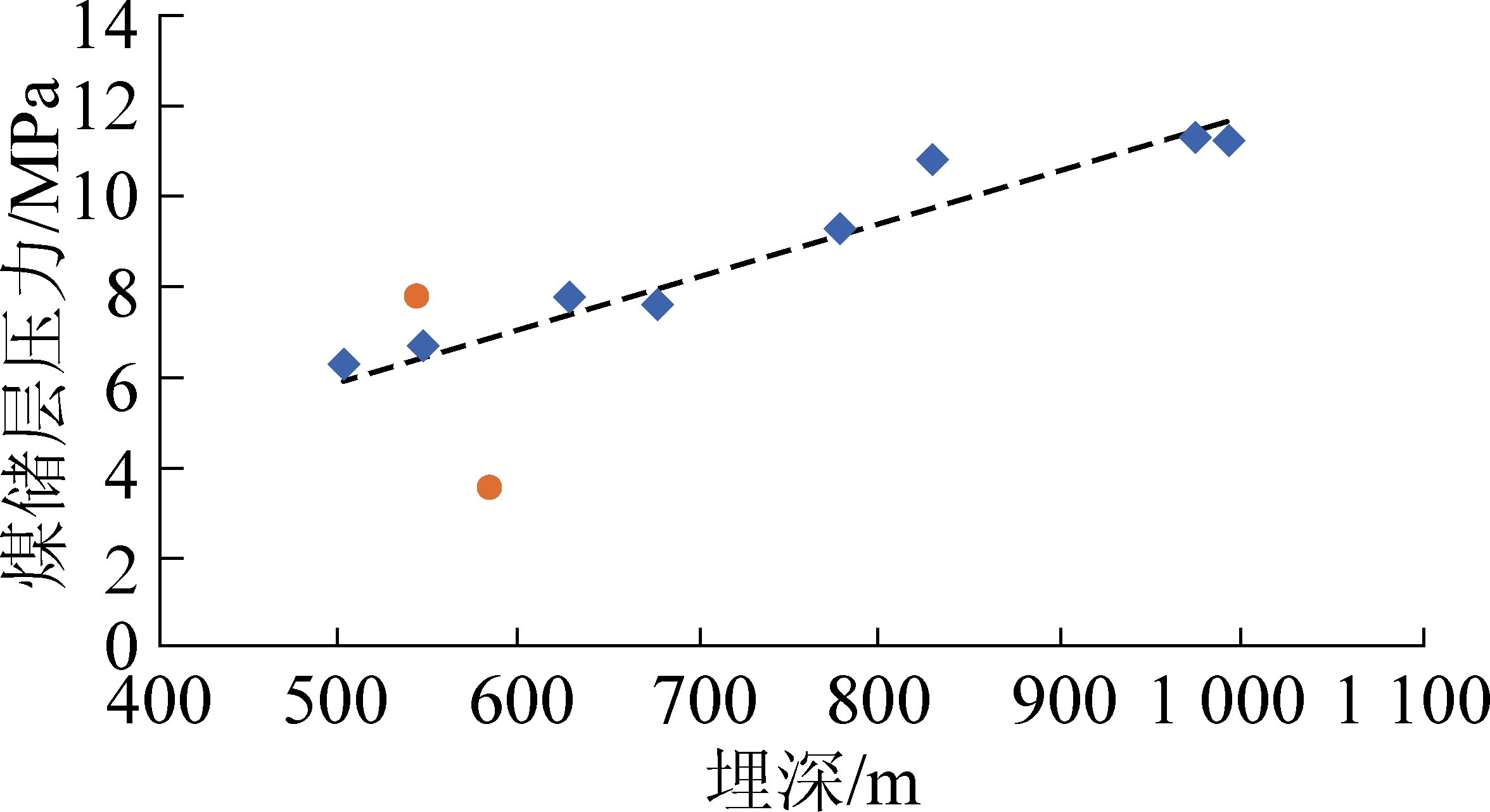

煤储层压力指煤层孔隙中流体的压力(包括气压和水压)，亦称地层压力或孔隙流体压力。通过对注入压降试井资料分析，老厂矿区煤储层压力3.71～11.27 MPa,平均7.95 MPa，研究区垂向上存在不同的含气系统具有储层压力波动的趋势，但整体上储层压力随埋深的增加而增加(图2)。

Pp=0.011 6H+0.101 9 (R2=0.740 1)

(9)

3 结果和分析

3.1 地应力计算结果分析

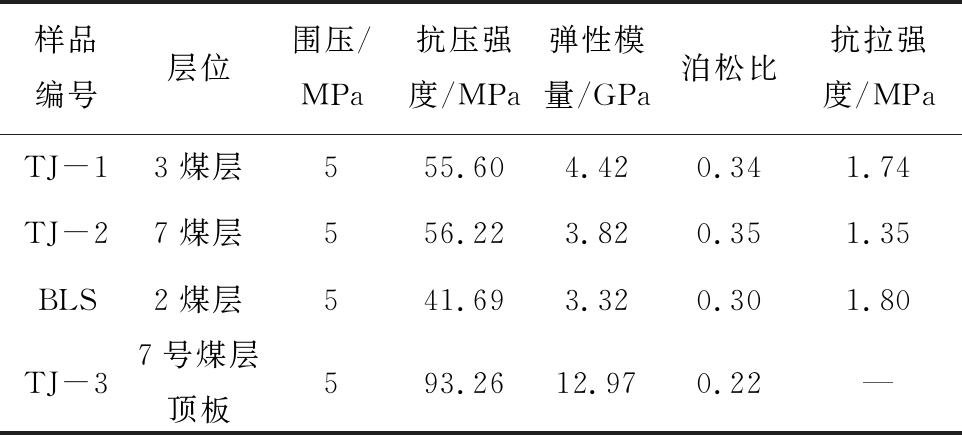

通过三轴岩石力学试验对煤岩(样品TJ-1、TJ-2和BLS)及顶底板(样品TJ-3)进行了岩石力学参数的测定，测试结果部分展示见表1。抗拉强度在1.80～1.35 MPa，变化范围大，存在较低值，说明煤岩样品中存在微裂隙。

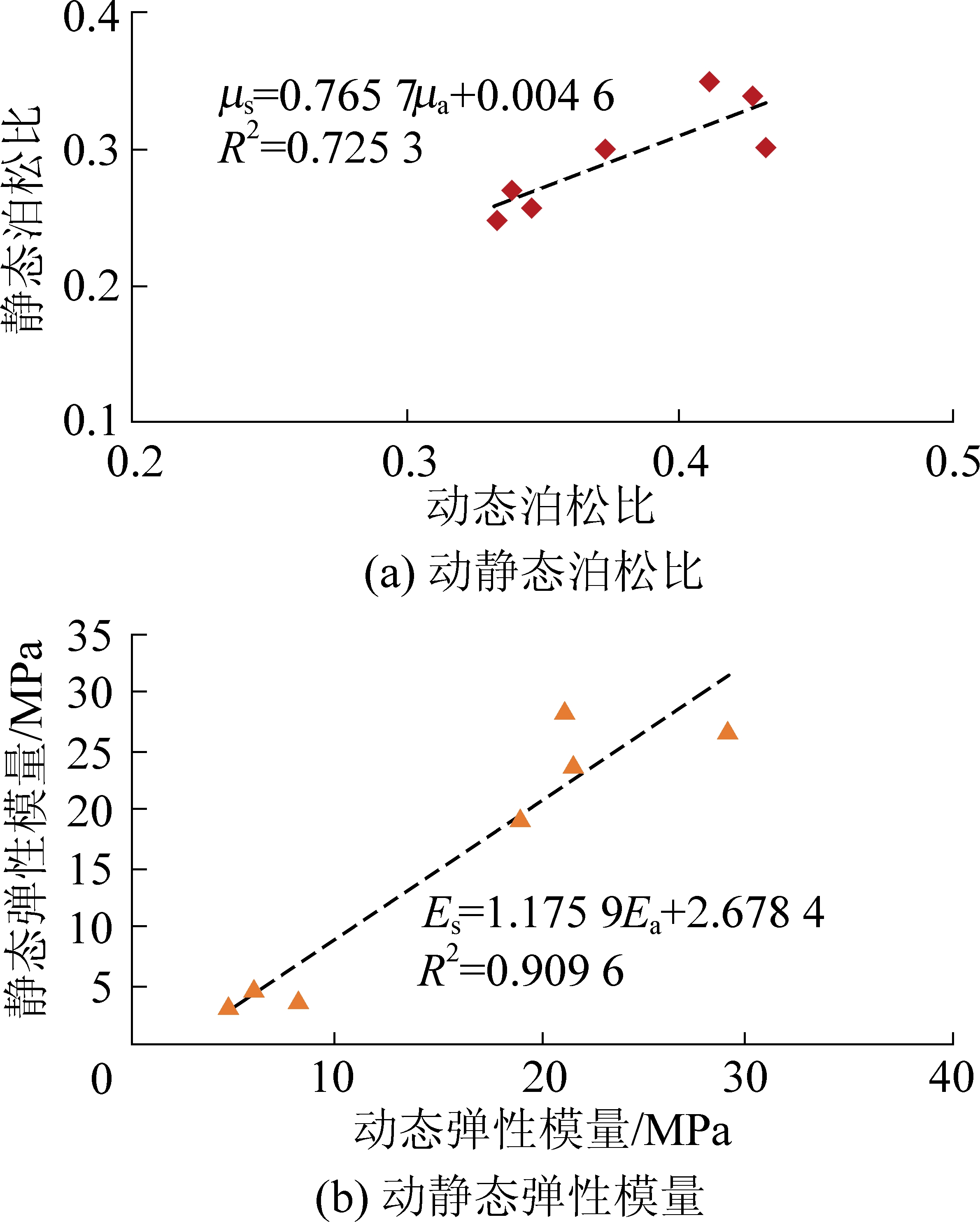

笔者综合了LC07矿区顶底板岩石力学测定报告(表2)，煤岩三轴岩石力学试验结果(表1)与测井资料获得的岩石力学参数，对弹性模量和泊松比进行动静态相关性分析并建立二者之间的转换联系(图3)。

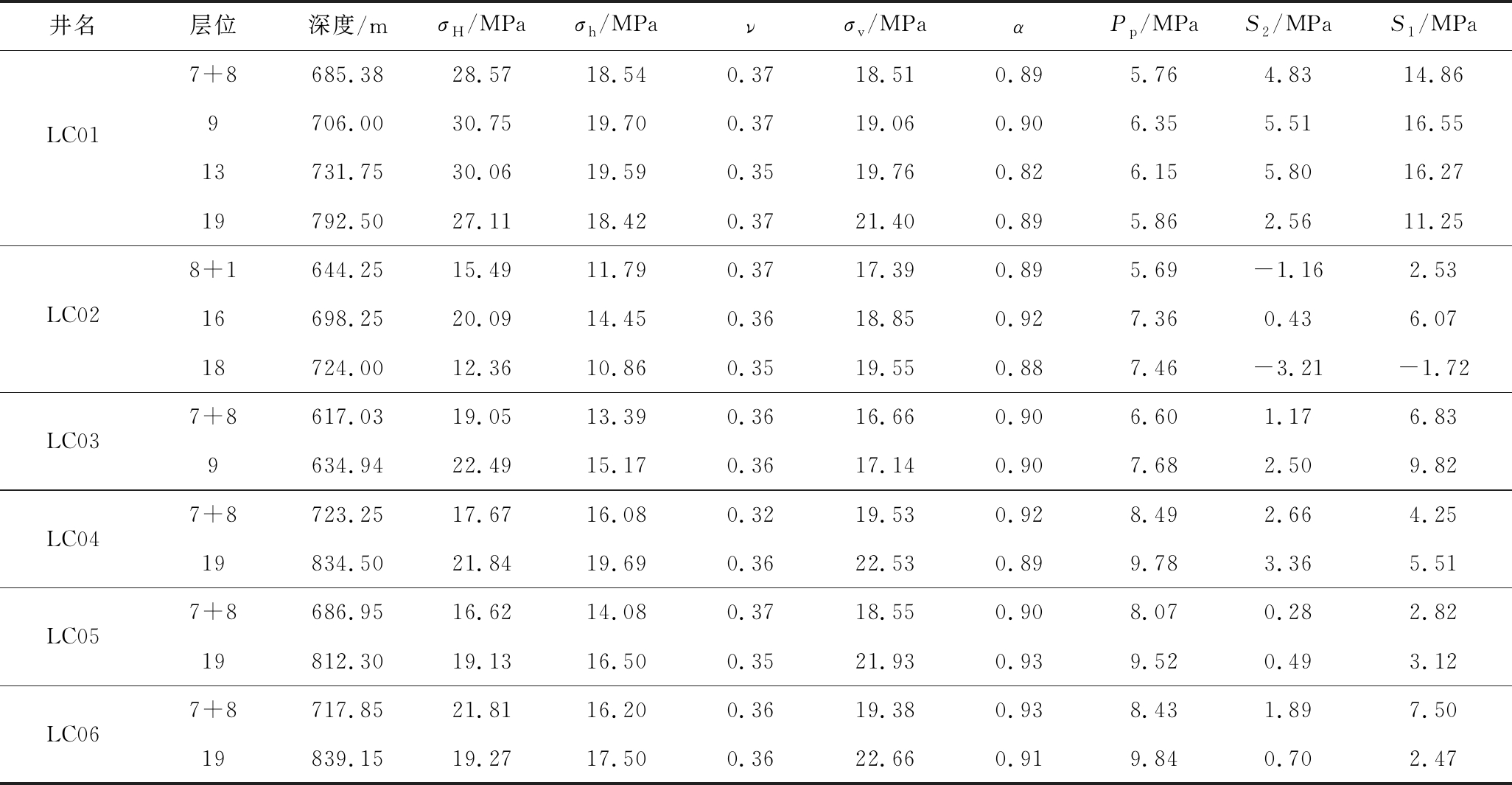

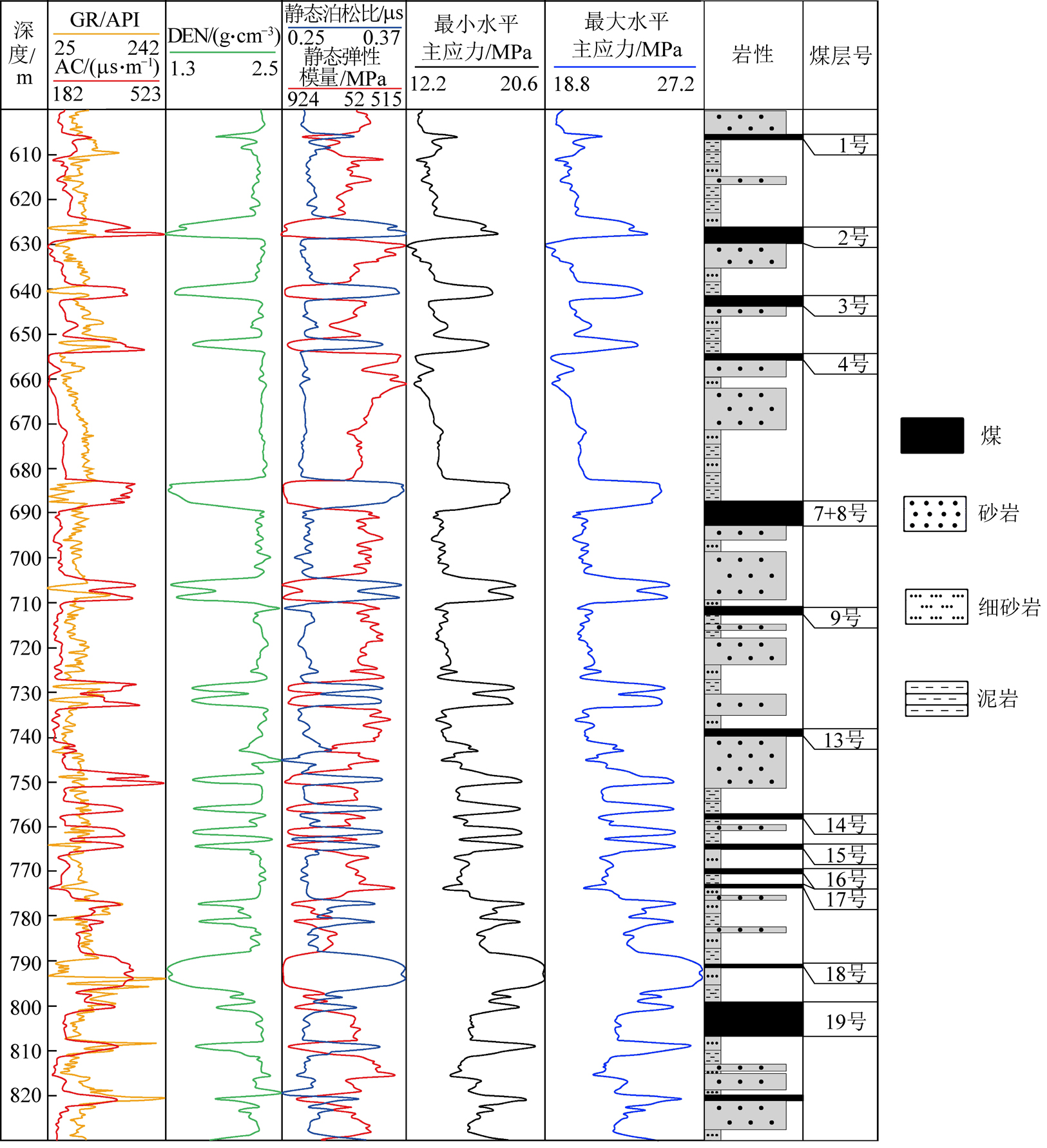

将水力压裂资料确定的水平主应力，测井资料和力学试验得到的泊松比、Biot弹性系数，试井资料分析计算得到的煤储层压力代入到式(1)和式(2)中，求出相对应压裂段的最大最小水平方向上的附加构造应力值(表3)，并以产生垂直裂缝时的周向最小应力3σh-σH-Pf-αPp≤-|σt|为约束条件，结合式(1)和式(2)获取可以代表整个井位的S1和S2，由此可计算单井地应力(图4)。

3.2 地应力变化规律

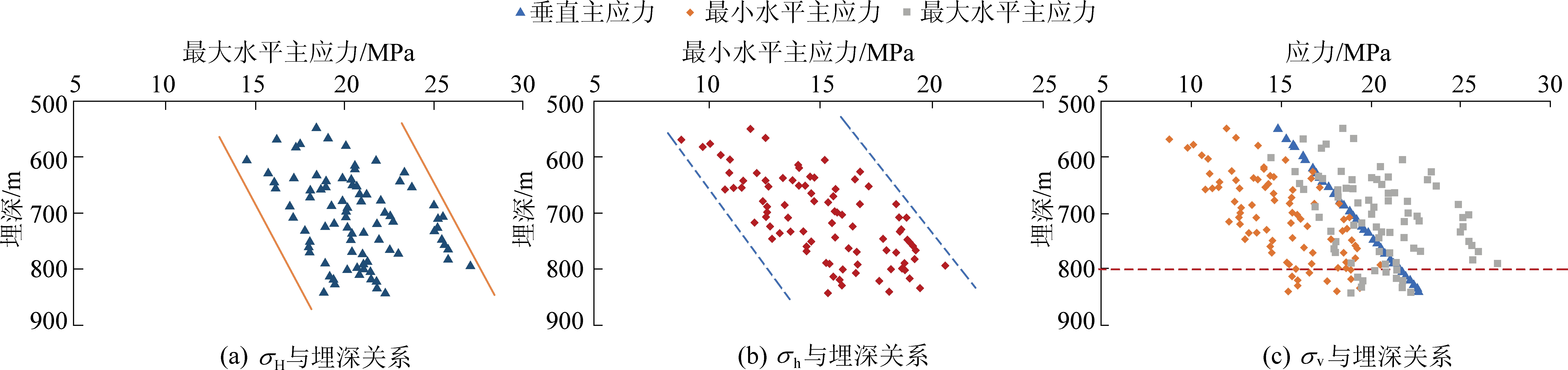

由上述地应力模型计算得到老厂矿区7口煤层气井90组煤层地应力数据，统计发现煤储层埋深540～850 m，储层最大水平主应力为14.51～27.06 MPa ,平均20.54 MPa；最小水平主应力8.78～20.53 MPa，平均15.60 MPa；垂向主应力13.82～20.10 MPa，平均17.24 MPa。 根据应力等级评定标准[21] ：0～10 MPa 为低应力区，10～18 MPa为中应力区，18～30 MPa为高应力区，30 MPa以上为超高应力区，老厂地区整体介于10～30 MPa,属于中～高应力区。对水平主应力和埋深进行拟合发现,水平主应力随埋深增加有增大的趋势(图5a,图5b)，但数据离散性大，这可能与老厂地区各煤层力学性质的差异导致的地应力层域差异有关[22]。煤层埋深范围内，走滑断层应力场σH>σV>σh类型的有56组，占62.2%；正断层应力场σV>σH>σh类型有34组，占37.7%。整体上煤储层在800 m以浅处于走滑断层应力场中，煤储层受挤压，800 m以深垂直主应力开始占主导作用，煤储层位于正断层应力场中。由于煤层埋深在850 m内，缺乏深部范围内数据点，图5c中的趋势在确定深部应力状态时存在不明确性，但是结合滇东黔西其他学者[23]对该地区地应力状态的研究可以确定深度1 000 m内侧压系数仍小于1。

3.3 侧压系数变化规律

侧压系数k定义为水平主应力的平均值与垂直主应力的比值，用来描述某点地应力状态[24],即：

(10)

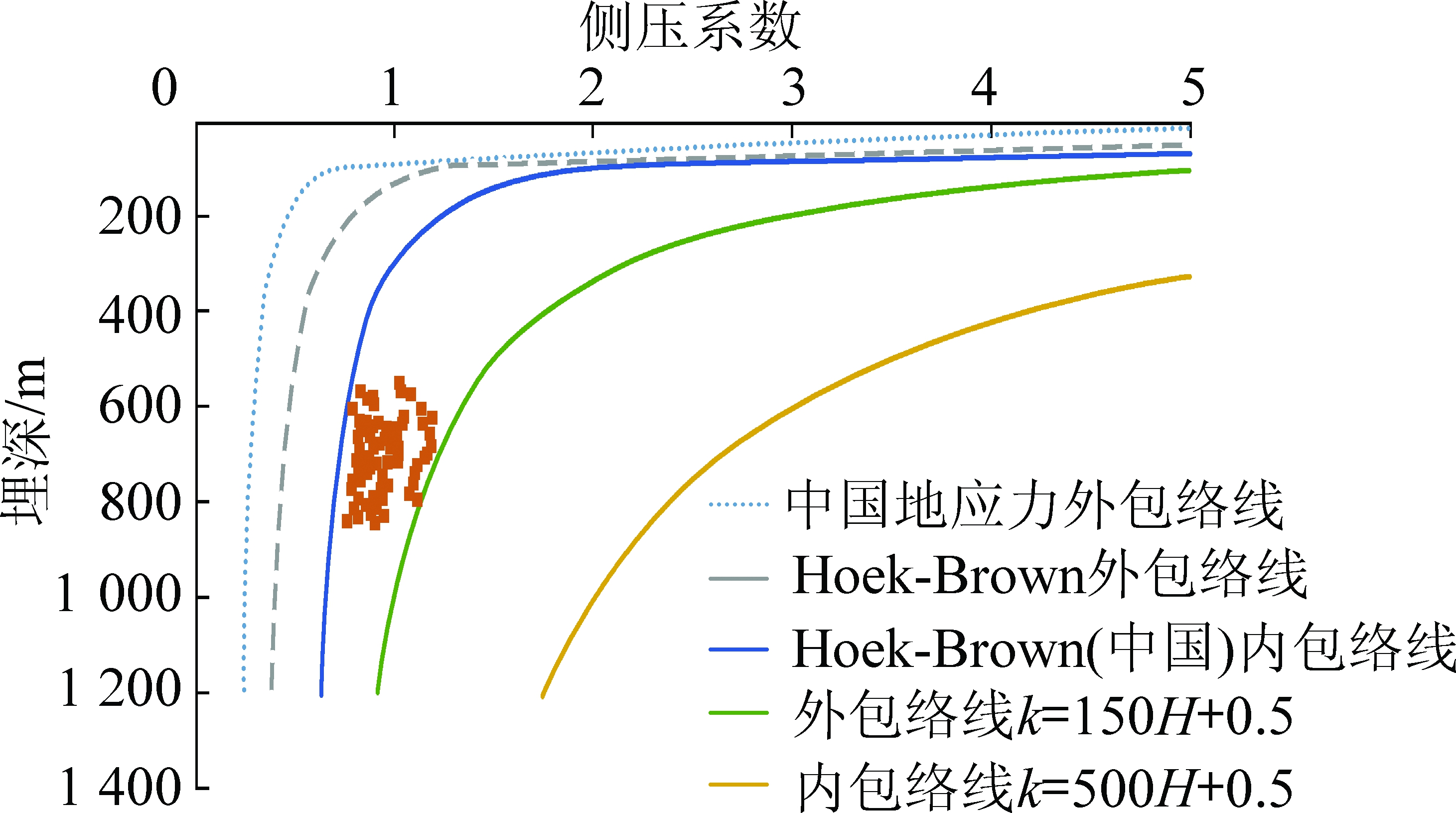

计算并统计侧压系数在0.75～1.18，平均0.94，煤层埋深小于800 m时，k值变化范围大，但埋深大于800 m时，k值变化范围减小(图6)。参照Hoek-Brown的双曲线拟合方法进行了拟合，拟合结果如下：

150/H+0.5≤k≤500/H+0.5

(11)

整体上位于中国和Hoek-Brown内外包络线之内，但在数值上相差较大，原因是Hoek-Brown统计的地应力数据里包含了岩浆岩变质岩及沉积岩等3种岩性，且煤储层主要是沉积岩并存在断层褶曲等地质构造[21]。此外侧压系数在深度范围内离散分布，则是受浅部煤层受断层裂隙及构造因素的影响，但随埋深增加，侧压系数逐渐变小，由上覆岩层产生的垂直主应力逐渐增大，改变了构造应力占主导地位的局面，当侧压系数等于1时，地应力发生转换，通过计算，在800 m处垂直主应力数值上全部向1靠拢，此时接近静水压力状态。

3.4 地应力对渗透率的影响

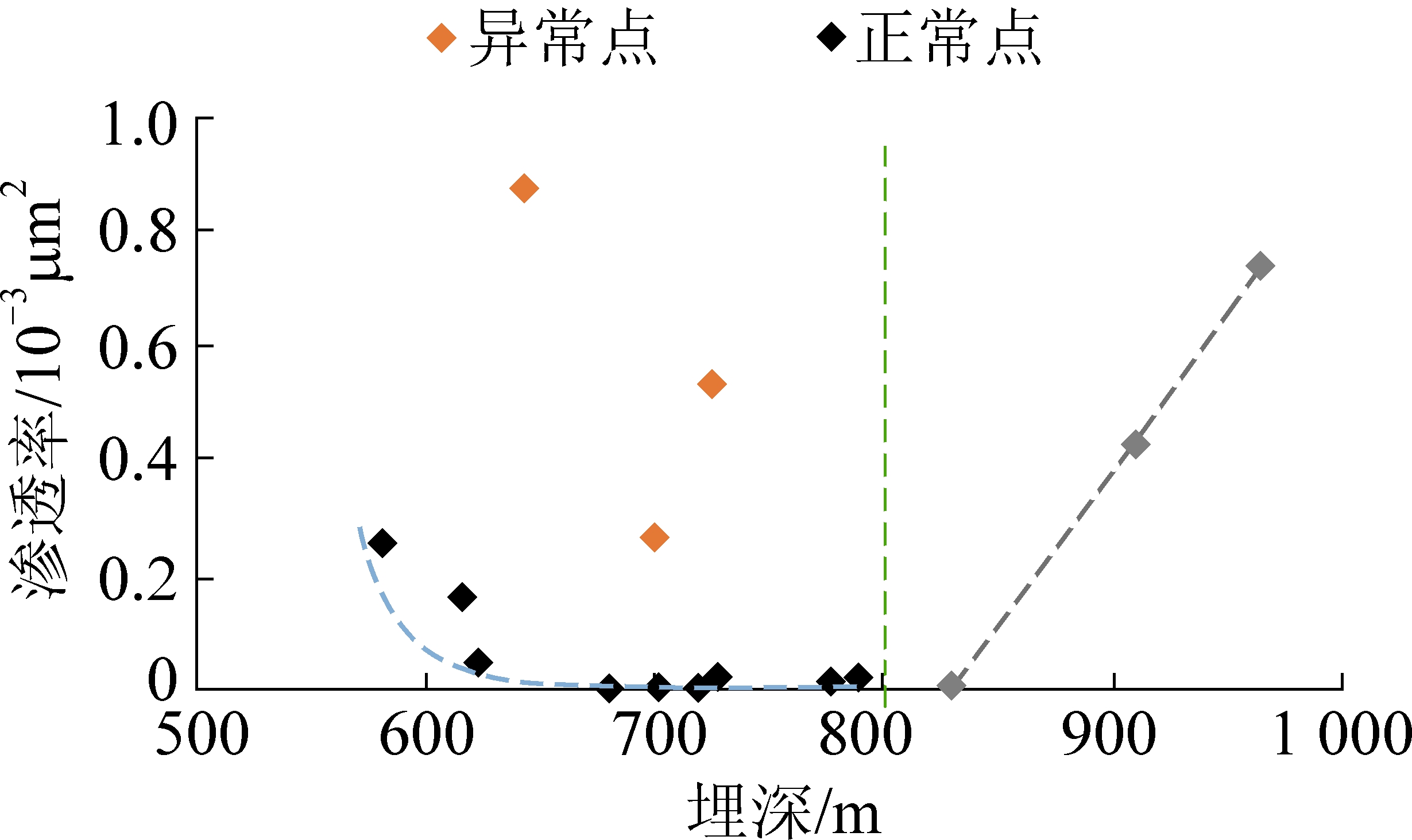

影响渗透率的因素多种多样，包括地应力、区域构造应力、孔裂隙系统、煤阶、煤体结构、煤层埋深等，而地应力的改变会影响煤储层孔裂隙开合度，从而影响储层渗透率，即渗透率随地应力的增加而减小，这反映了上覆地层的垂向作用和水平构造作用。老厂矿区试井渗透率为(0.005 6～0.87)×10-3 μm2,平均为0.092×10-3 μm2,属于低渗-超低渗储层[25]。老厂矿区埋深对渗透率有一定的影响(图7)，煤层埋深800 m以浅，渗透率随埋深的增加呈负指数减小；800 m以深，渗透率随埋深增加而增加，埋深对煤层渗透率的影响体现在地应力对渗透率的关系上，800 m以浅储层应力场属于σH>σV>σh型，在水平构造应力作用下储层处于挤压状态，使孔裂隙被压缩，渗透率应随埋深增加而减小，此埋深范围内出现渗透率异常高值(橙色点)，这与老厂背斜轴部较大构造曲率有关(有效应力促使裂隙张开)[26]。800 m以深，储层应力场属于σV>σH>σh型，侧压系数小于1，煤层处于拉张应力状态，同时地下煤层的现场测量发现天然裂缝呈垂直或亚垂直走向，主要走向为NW—SE向和NE—SW向，大部分裂缝倾角大于80°，在正断层应力状态下，有利于裂缝张开，渗透率提高[27-28]。渗透率这一变化点与应力场转换点几乎一致，揭示了地应力对煤储层渗透率的控制作用。

4 结 论

1)结合测井资料和室内岩石力学试验，构建了研究区动静态岩石力学参数转换关系式。基于压裂施工曲线得到的破裂压力和闭合压力及水平地应力模型建立了适用于研究区的地应力模型。

2)揭示滇东老厂地区煤储层属中高应力区，800 m以浅以走滑断层应力场类型为主，800 m以深以正断层应力场类型为主；侧压系数整体上位于中国和Hoek-Brown内外包络线之内且随埋深增加变化范围减小并在800 m后普遍小于1，800 m为应力转换点，由水平主应力控制下的构造应力场转变为垂直主应力占主导地位。

3)探讨了地应力对储层渗透率的影响，老厂矿区煤储层属低渗-超低渗储层，地应力对储层渗透率具有控制作用，煤层埋深800 m内，渗透率在水平主应力的控制下随埋深的增加呈负指数减小，800 m以深垂直主应力为渗透率主控因素，储层处于拉张应力状态，天然裂缝呈垂直或亚垂直走向, 大部分裂缝倾角大于80°，渗透率随埋深增加而增加，渗透率变化点与应力场变化点基本一致。
