0 引 言
随着国家经济的不断发展，煤炭资源的重要地位仍无法撼动，而煤矿开采深度在逐渐加大，这就使得深部煤岩层中的水害问题备受关注，对煤层的安全回采造成了巨大的威胁，有时甚至会酿成水害事故，造成不可估量的生命财产损失。随着开采深度的增大，煤层顶板含水层更加复杂，常规瞬变电磁法达不到探测深度和分辨率的要求，体积效应和低阻屏蔽效应影响明显，探测精度难以保证，给实际问题的解决带来困难。当前地面瞬变电磁探测方法已经发展到短偏移距近区电性源探测，对提高探测深度及分辨率有明显的效果。
古近系砾岩层在某些井田深部发育巨厚，造成煤层埋藏深度往往都超过1 000 m，这就使得常规针对煤系地层使用的瞬变电磁方法难以达到所需的探测深度，如果一味想办法增大探测深度，又难以保证探测分辨率。在这种情况下，李功强等[1]详细分析该方法的原理、工作方法及探测效果；闫述等[2]用解析分析、时域有限差分、时-频分析的方法讨论了瞬变电磁法探测深度的问题；薛国强等[3]在2013年提出了一种基于近区探测的电性源短偏移距瞬变电磁方法，并在某盐矿溶腔进行探测得到良好效果；薛国强等[4]还分析了去噪方法，采用了曲线精细拟合技术提高定量反演精度；KAUFMAN A A[5]于1983年最先提出该方法，对探测方法和探测深度问题进行了详细的研究，一改之前仅停留在远区探测达不到探测深度要求的弊端；陈卫营[6]在前人研究的基础上对基本理论、施工技术、数据处理做了细致深入的研究，并通过实例验证了探测效果。该方法在时间域中一次场和二次场是完全分离的，这就可以彻底避开一次场的干扰，达到纯二次场探测深部信息的效果，干扰项得到有效遏制，分辨率得到明显改善，提高了探测精度[7-8]。
针对矿井煤层上覆砾岩层中含水赋存情况在地层中表现出来的特殊电性特征，笔者采用超敏感电性源短偏移距瞬变电磁法对深部复杂砾岩层富水性及富水区域进行精确探测，施工简便、野外工作高效、探测效果明显，并在数据处理过程中加入最小二乘法反演计算，可提高探测精度，在各行业都具有很好的推广应用前景，且具有十分重要的安全生产指导意义。
1 电性源短偏移距瞬变电磁理论基础
电性源本身对低阻体有超敏感特性，短偏移有“近区”大深度探测的优点。电性源短偏移距瞬变电磁法，是一种利用通电的接地电极向探测区域地下供电以形成阶跃脉冲式一次电磁场，使用磁棒在时间域探测感生二次场的分布规律[2-4,6]。基于感应涡流场形成的“烟圈”效应，KAUFMAN等[5]于1983年推导出了均匀半空间时磁场强度的垂直分量Hz计算表达式[7]为
(1)
式中：I为发射电流强度；ds为偶极子长度；r为收发距；k为波数；y为在y轴方向上的距离。
将式(1)通过逆拉普拉斯变换处理，再经过一些代数变换，得到便于数据处理的感应电压∂B/∂t表达式[8]为

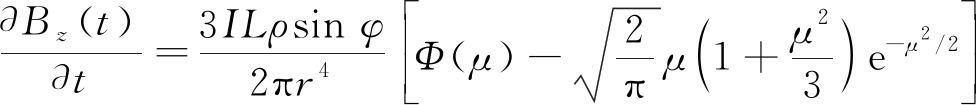

(2)
式中：Φ(μ)为概率函数，且有
为地层电阻率，μ0为真空磁导率;t为时间；L电性源长度；φ为接收点与发射源的夹角。
由于探测深度较大，因此近区场的响应满足
此时可得到感应电压表达式为
因此，相比于“远区”，“近区”的感应电压与ρ-3/2成正比，这正是电性源“近区”探测对低阻体超敏感的原因所在[2,4,9-10]。
探测时，根据实测磁场反演可得到时间域视电阻率计算公式[11-13]为
(3)
式中：w=[100πρt/(μ0R2)]1/4;g(t)为深度函数。
野外实际探测都是在非均匀半空间进行的，理论上采用视电阻率直接计算探测深度在实际中是不可行的，需要用到深度函数g(t)的时间导数及拟合得到的式(3)来计算与视电阻率值对应的探测深度，其表达式[1,4,7-9]为
(4)
式中：d为探测深度；γ为设备最小分辨电压，这就可以将短偏移距瞬变电磁探测深度与视电阻率值相对应起来。
2 探测方法

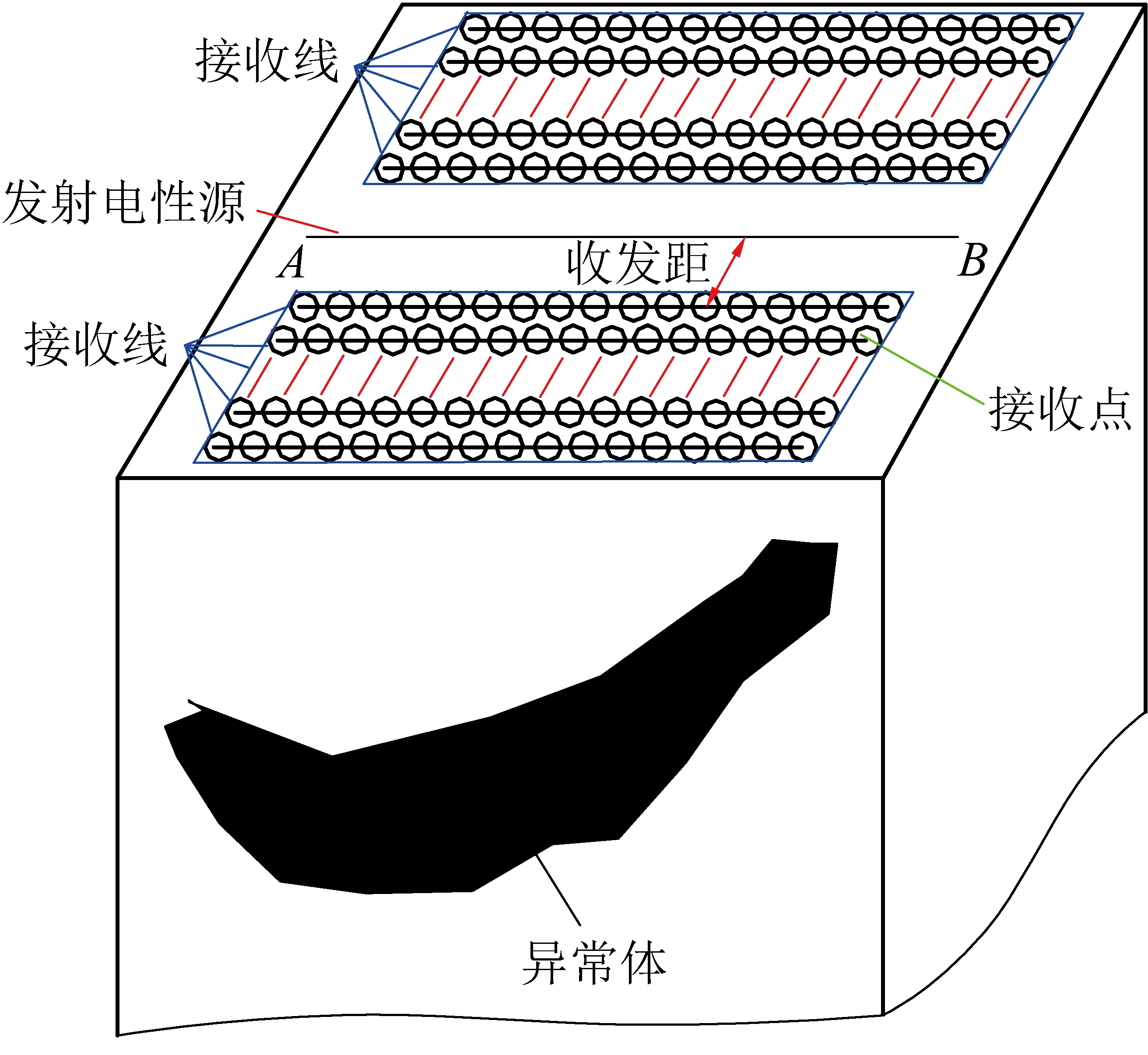

电性源短偏移距瞬变电磁法探测示意。图中AB代表电性源，在电性源两侧一定距离布置的两个蓝色虚线框区域表示接收区域，由接收线和接收点组成，区域大小据探测深度和范围决定，接收线平行于电性源，接收线距和接收点距视探测精度要求而定，电性源两侧与之最近的测线间距称为偏移距(收发距)，直接决定着探测的最大深度[14-16]。
图1 电性源短偏移距瞬变电磁法探测示意
Fig.1 Schematic of short-distance transient electromagnetic method for electrical source detection
该探测方法电性源可以相对固定，布置好发射电性源AB后，在其两侧采用小于等于探测目标层深度的短偏移距，布设一定面积的探测区域，探测点用磁棒进行接收，探测时采用多测线多测点同时进行，以便有效提高工作效率，而且对探测区域实现了多次覆盖，达到深部高精度探测的目标。
3 最小二乘法反演计算
本着提高探测精度的目标，对电性源短偏移距瞬变电磁探测进行线性反演计算。选取磁场强度水平分量的相对误差作为目标函数，以使不同探测点上的响应曲线拟合程度提高。经过雅可比变换，根据边界条件写出收敛性较强的阻尼因子法方程[17-19]为
(PTP+λI)ΔX=PTQ
(5)
式中：P为雅可比矩阵；Q为目标函数中的误差计算项；I为单位矩阵；λ为阻尼因子。
3.1 H型理论模型反演
H型理论模型的参数及反演结果见表1，从表中可以看出视电阻率反演值接近于理论值，第1层深度的反演值略小于理论值，第2层深度的反演值大于理论值，总体反演效果较为理想。
表1 H型理论模型参数及反演结果
Table 1 H-type model parameters and inversion results

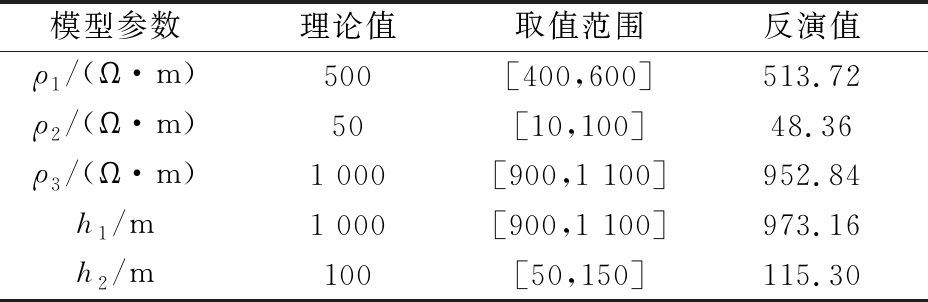

模型参数理论值取值范围反演值ρ1/(Ω·m)500[400,600]513.72ρ2/(Ω·m)50[10,100]48.36ρ3/(Ω·m)1 000[900,1 100]952.84h1/m1 000[900,1 100]973.16h2/m100[50,150]115.30
模型瞬变电磁响应反演拟合曲线如图2所示，从图2可以看出，曲线衰减规律跟模型参数相适应，高阻衰减快，低阻衰减慢，且理论响应值与反演响应值基本吻合，反演效果好。

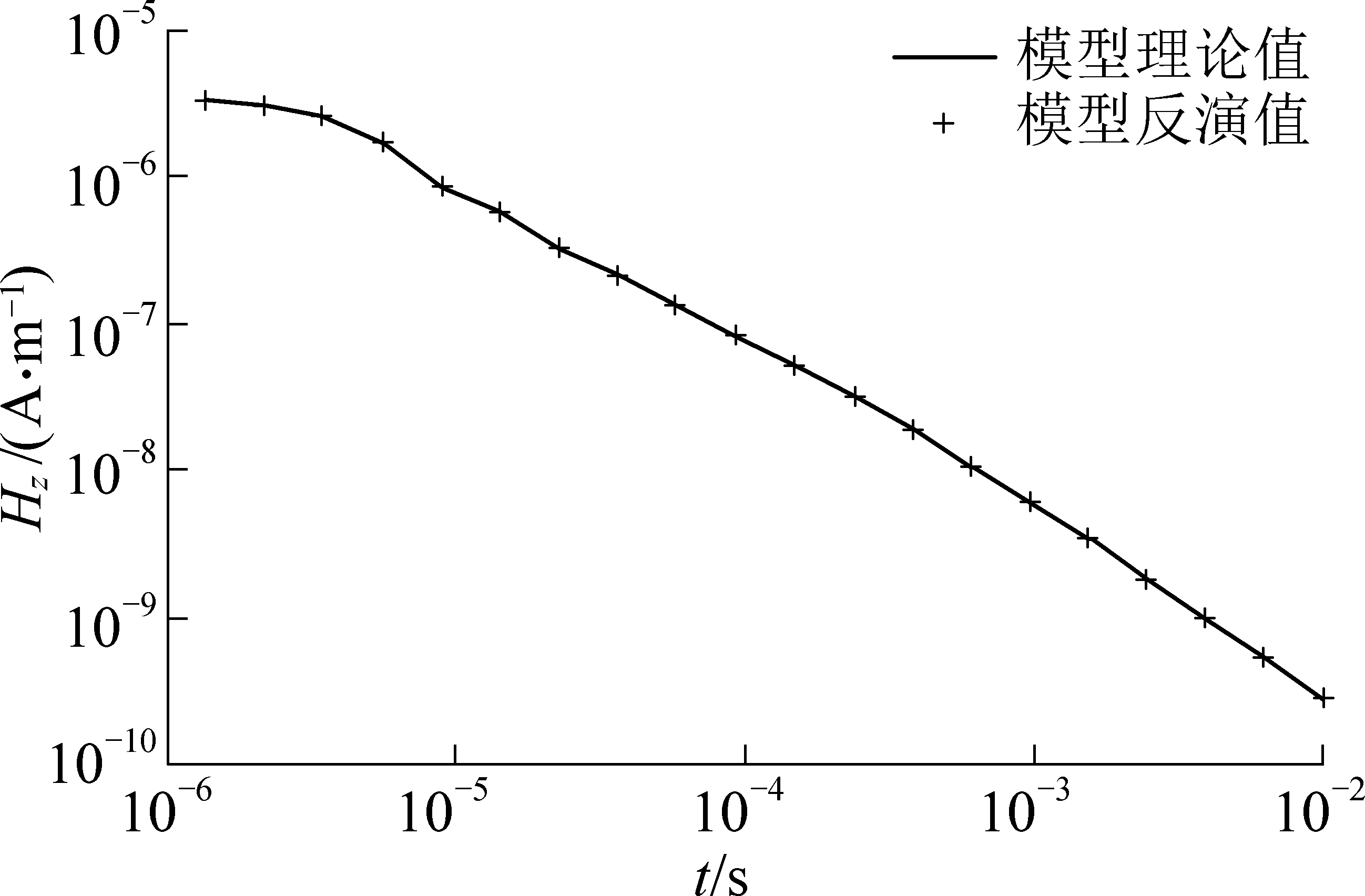

图2 模型瞬变电磁响应反演拟合曲线
Fig.2 TEM response fit curve of model

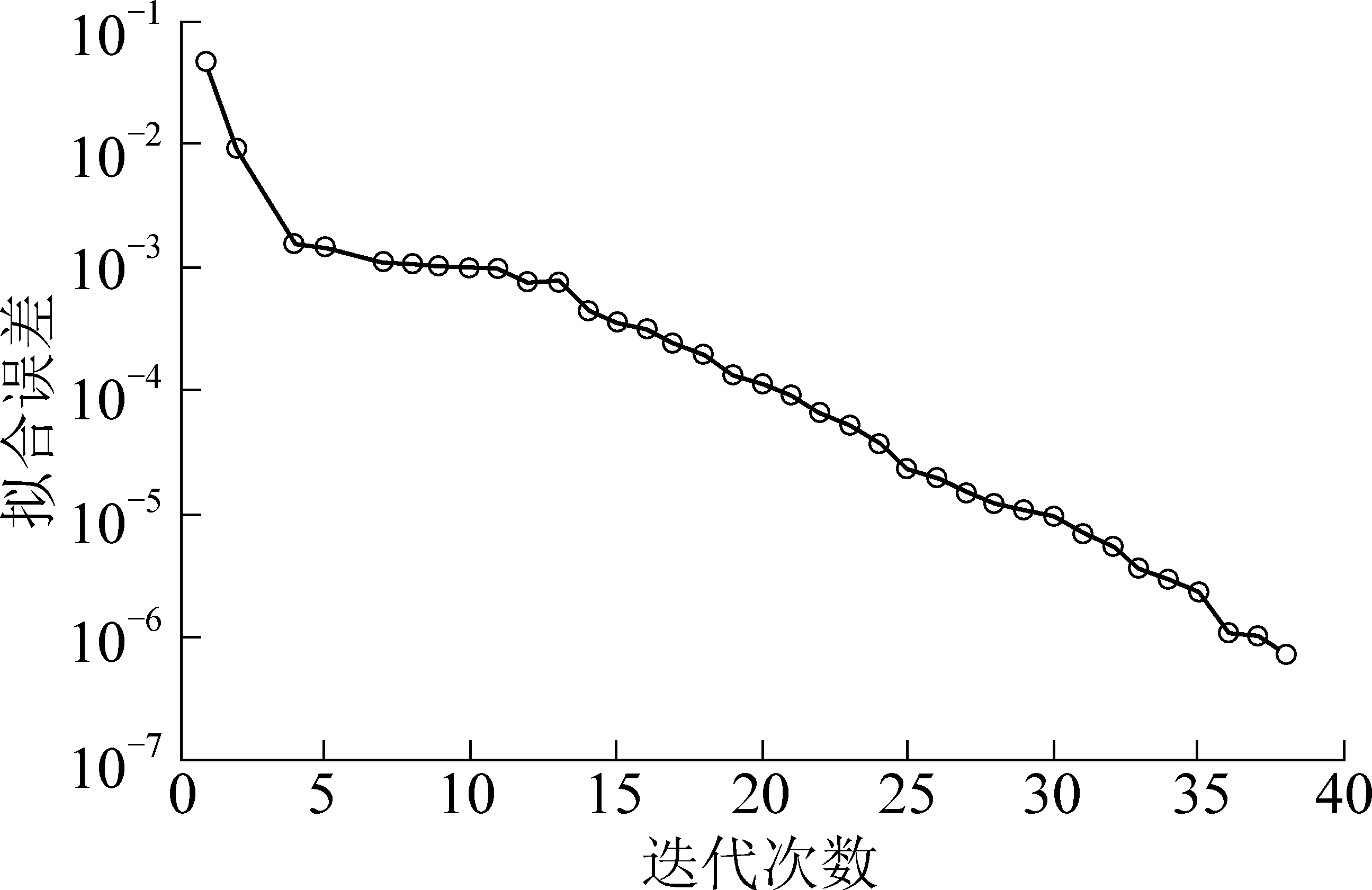

模型反演拟合误差曲线如图3所示，从图3中可以看出，随着迭代次数增加拟合误差表现为迅速降低到变化较小再到平缓降低的趋势，当迭代38次时拟合误差约为7×10-7，反演精度高。
3.2 实际资料反演效果
通过调整
值可以改变计算效率，提高反演精度。按照反演的过程对现场采集的资料进行反演计算，取迭代次数为50，得到相对误差曲线如图4所示，图4中误差曲线走势相对较为平滑，误差范围随着迭代次数不同分布较大，按照选取的迭代次数可得拟合误差小于0.05%，反演精度较高。
图3 模型反演拟合误差曲线
Fig.3 Inversion fitting error curve of H-type model

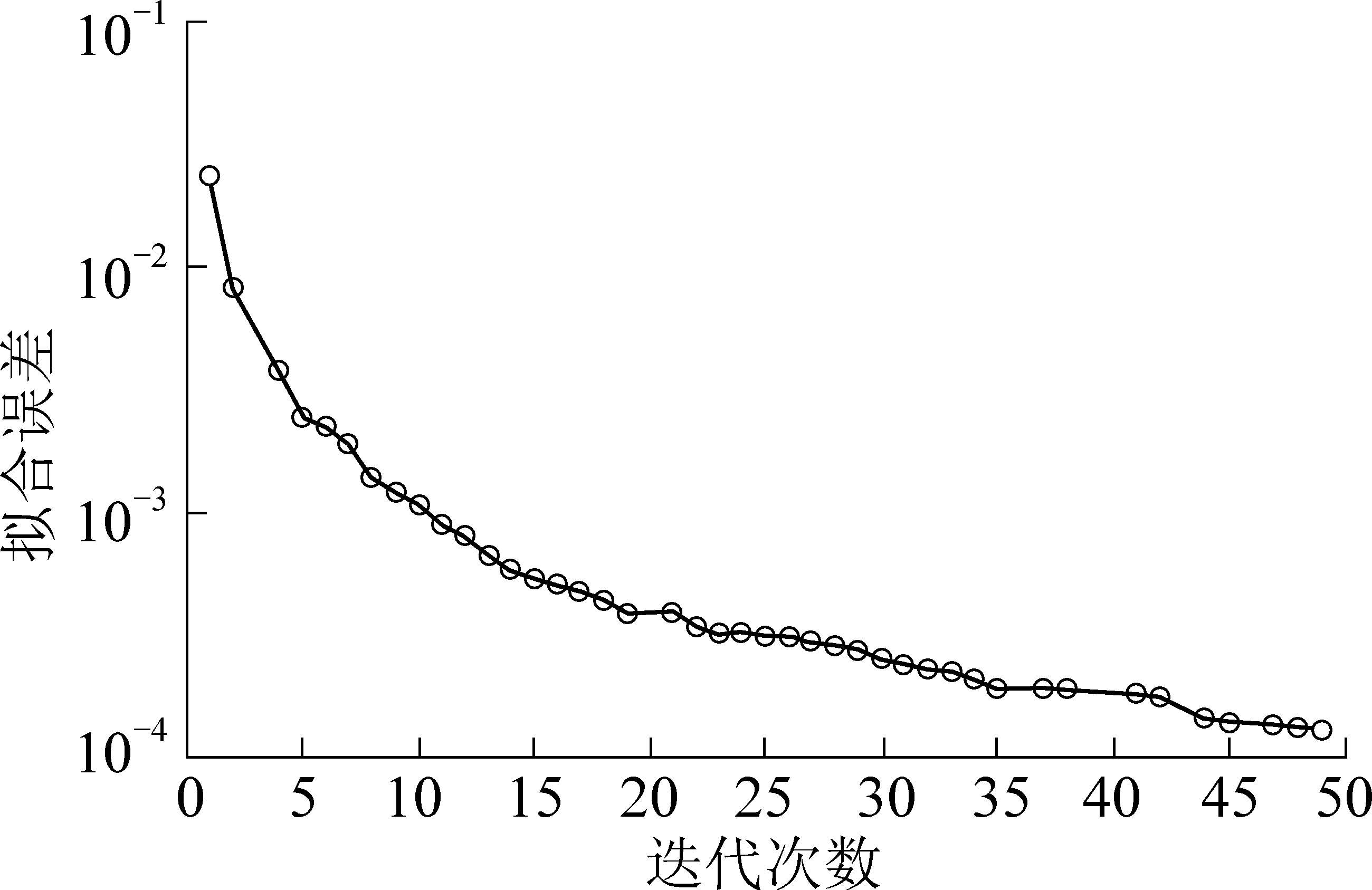

图4 反演拟合误差曲线
Fig.4 Inversion fitting error curve
4 探测应用
4.1 地质概况
图5 某矿地层断面
Fig.5 Stratigraphic section of a mine

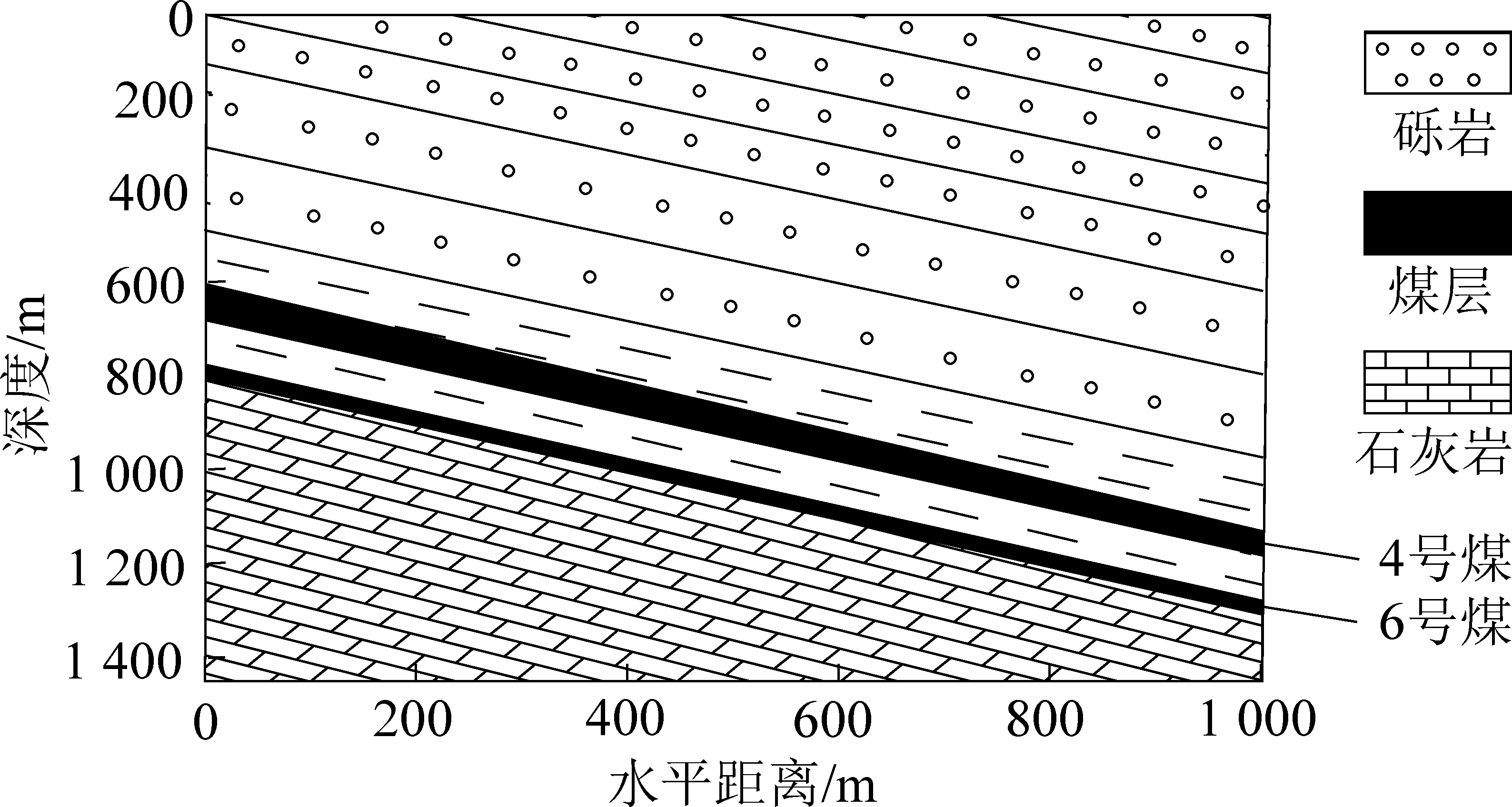

某矿地层断面如图5所示，从图5中可以看出，4煤和6煤均为单斜构造发育，煤层沿走向倾角较大，埋深都超过600 m，最深可能延伸到1 400 m以上，煤层上覆岩层为巨厚砾岩层，砾岩层中的含水层具有浅薄深厚的特点，且含水层发育不规则[20]，为保障深部煤层安全高效开采，需要对煤层延伸到的深部进行高分辨率探测，因此采用电性源短偏移距瞬变电磁法对探测区域深部巨厚砾岩层进行富水性探测研究。
4.2 探测参数
现场探测系统布置好以后，要进行试验线测试，以确定该探测区域的电性源发射电流强度、发射频率大小、每个接收点探测时间等参数。经过2条试验线探测，最终选定该探测区域现场探测工作参数为：发射电流强度为20 A、发射频率为2.5 Hz、单点探测时间为7 min，探测效率相对较高。

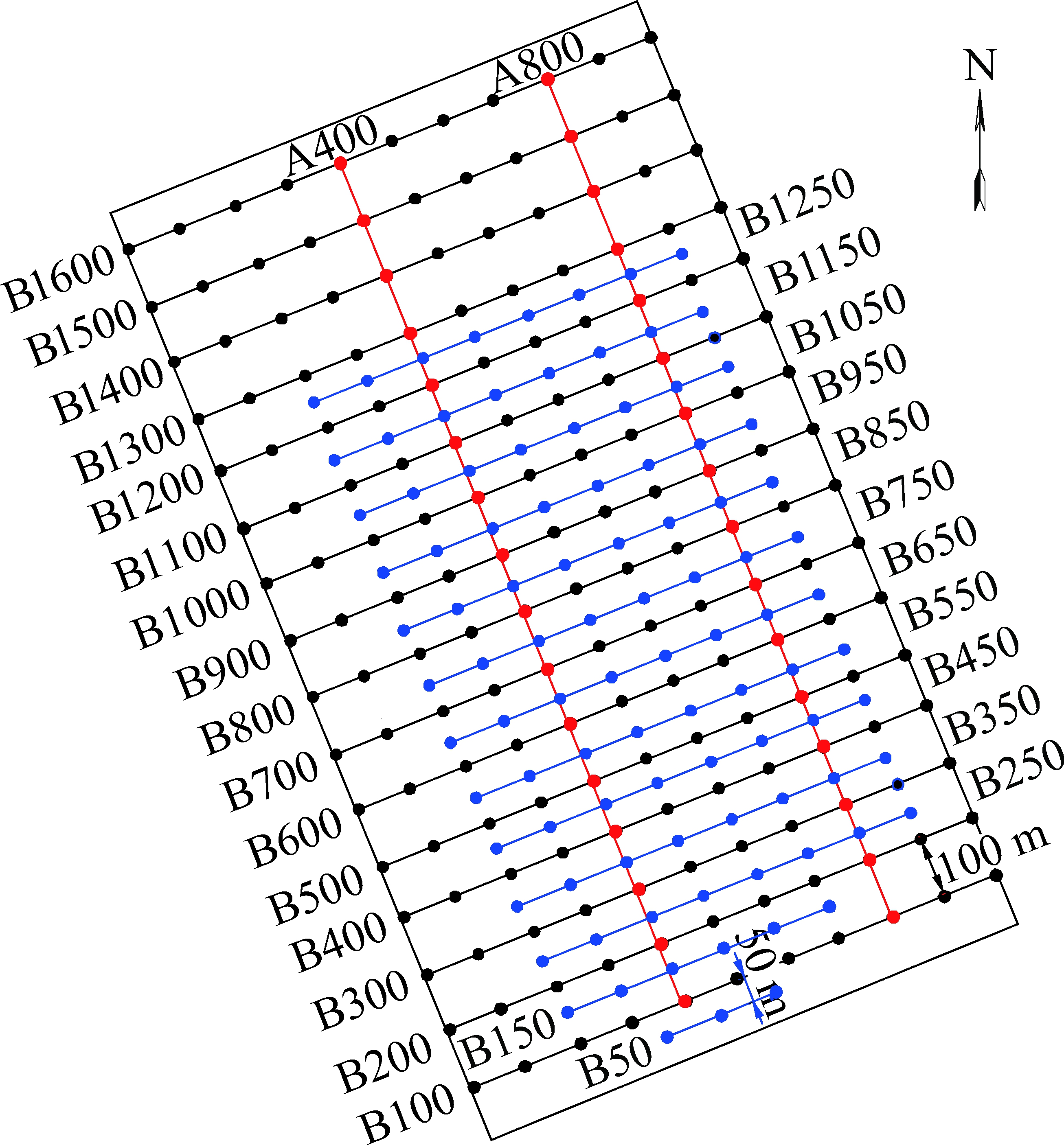

探测区域面积不到2 km2，先在勘探区外布置电性源发射线长度为1 000 m，收发距为1 000 m，然后按照50 m及100 m间距在同侧布置探测线31条，覆盖整个探测区域，测线布置如图6所示，图6中红黑蓝3种颜色的实点表示测点，测点间距10 m，测线间距有50、100 和400 m三种。
图6 测线布置
Fig.6 Line layout
4.3 探测结果地质解释
该矿B1300测线视电阻率断面如图7所示。原始数据经过处理和反演计算得到随深度变化的视电阻率断面图，可以明显反映该测线不同深度的视电阻率，图7中探测深度在0～100 m范围内整个探测长度视电阻率为40～70 Ω·m，反映的是古近系上组的弱含水地层；探测深度在100～350 m范围内整个探测长度视电阻率为60～150 Ω·m ，反映的是古近系中组弱含水或不含水地层；探测深度在350～1 500 m范围视电阻率变化范围在20～500 Ω·m ，反映的是古近系下组复杂的地质情况。在图中实线圈闭区域A(探测长度200～1 000 m、探测深度450～500 m范围)内视电阻率明显较低，判断为4煤顶板以上的相对强含水层；图中虚线圈闭B(探测长度0～1 000 m、探测深度350～800 m范围)内视电阻率相对较底，判断为4煤顶板以上的相对中等含水层；其余探测范围富水性相对较弱或不具有富水性。
A—相对强含水区;B—相对中等含水区

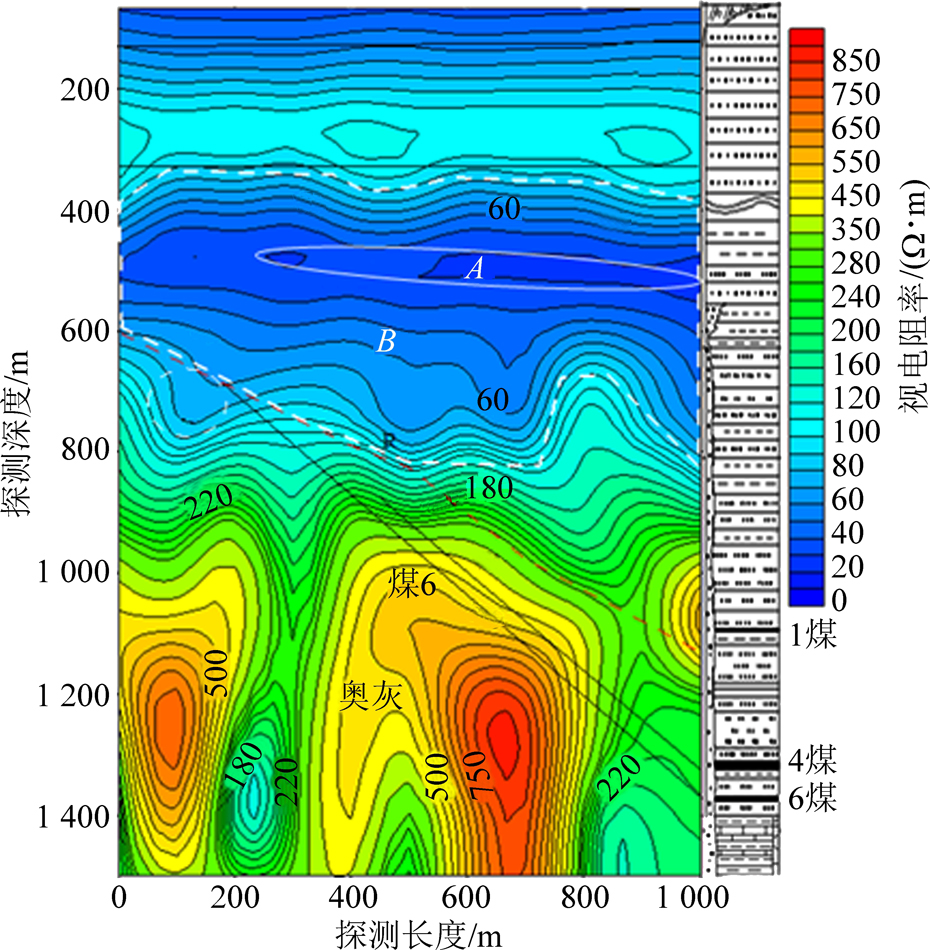

图7 B1300线视电阻率断面
Fig.7 Apparent resistivity section of Line B1300

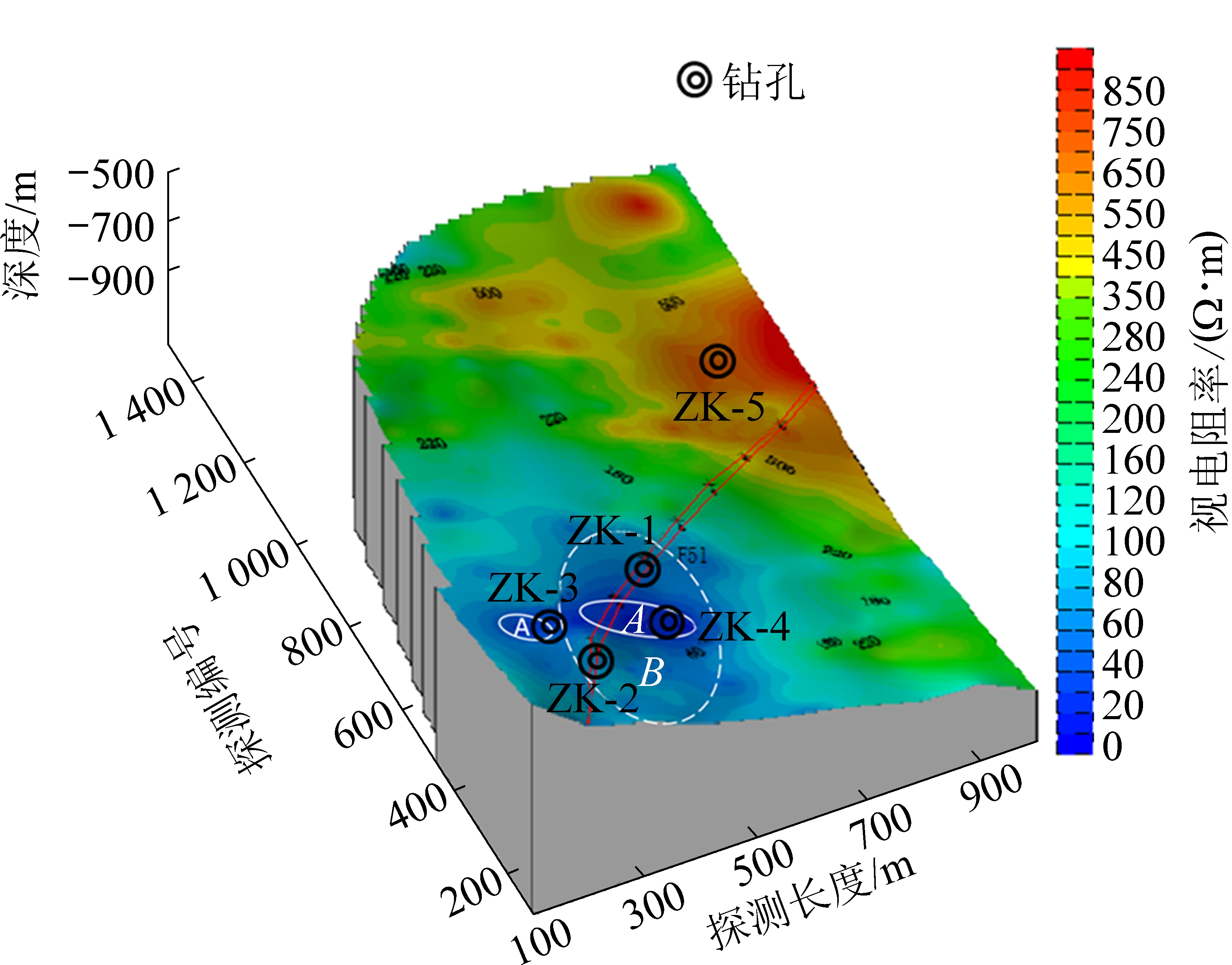

为了更好地反映深部煤层顶板以上富水区域的分布范围，综合所有测线的探测结果，采用顺层切片的模式进行分析。 4煤顶板以上30 m顺层切片如图8所示。
A—相对强含水区，B—相对中等含水区
图8 4煤顶板以上30 m顺层切片
Fig.8 Layering slice diagram of No.4 coal seam roof above 30 m
从图8可以看出，小号测线段视电阻率值相对较低而大号测线段视电阻率较高，且含水区域基本上集中到F51断层附近，判定断层具有连通作用。具体地，图8中实线圈闭A区(测线B150～B400段、测线长度650～700 m范围及测线B500～B600段、测线长度550～650 m范围)内视电阻率明显较低，判断为受断层导通而形成的强含水区域；图中虚线圈闭B区(测线B450～B650段、测线长度400～800 m范围)内视电阻率值相对较低，判断为相对中等含水区域；其余探测范围视电阻率值均相对较高，判断为富水性较弱或不具有富水性。
4.4 钻探验证
结合探测结果及煤矿井下现有巷道条件，在4煤顶板设计5个钻孔进行现场验证，其中2个钻孔针对导水裂隙(图8中ZK-1和ZK-2)、2个钻孔针对强含水区域(图8中ZK-3和ZK-4)、1个钻孔针对不含水区域(图8中ZK-5)。钻探验证情况为：探测结果中的相对中等含水区域及强含水区域均表现为含水，水量为560 m3/d，放水12 d后水量减少，40 d后钻孔水量很小，含水区域放水基本完毕；探测结果中弱含水区域表现为钻孔小股流水现象；探测结果中不含水区域表现为钻孔淋滴水或干燥。验证结果表明，电性源短偏移距瞬变电磁对深部低阻体探测效果较好，探测结果与实际验证情况基本吻合，反演后精度明显提高。
5 结 论
1)对电性源短偏移距瞬变电磁探测技术的相关理论进行了分析，研究了现场实际探测布置方法和最小二乘法反演计算在数据处理过程中的应用效果，对理论模型和实际资料进行了反演计算，得出该探测技术对深部低阻异常区及其范围探测具有很好的效果。
2)探测理论采用电性源短偏移距激发增大了纵向探测深度，探测方法采用类地震施工法，实现了一发多收，数据处理过程加入了反演计算，H型理论模型经过38次迭代后的反演误差仅为7×10-7，说明了改进阻尼因子的最小二乘法反演方法适用性强，实际资料经过50次迭代后的反演误差为0.05%，说明反演精度高，效果明显，提高了煤矿深部富水性探测的分辨率和精度。
3)结合某矿巨厚砾岩层深部富水性探测结果，针对低阻异常区进行钻探验证，钻孔出水情况与强含水低阻异常区及中等含水低阻异常区相吻合，说明该方法对深部低阻异常体具有超敏感特性，体积效应小，为煤矿深部煤层安全回采的富水性探测提供有效的技术资料，具有良好的推广使用价值。
