0 引 言
《防治煤与瓦斯突出细则》要求顺层钻孔及穿层钻孔抽采是针对不具备保护层开采条件的矿井区域消突的主要措施[1]，而顺层瓦斯抽采效果能否成功的关键技术就是封孔的质量[2]。目前，现有的封孔工艺有黄泥浆封孔、水泥砂浆封孔、混合浆液封孔、聚氨酯封孔等。黄泥封孔已基本被淘汰；水泥浆封孔在经历矿压作用后，容易漏气；聚氨酯封孔应用范围广、适用性较强，但是成本高、膨胀后强度低；两堵一注适用性强，但仍存在工艺复杂等缺点[3-8]。因此，无论采用何种形式的封孔工艺，都存在不同程度的漏气现象。
目前，国内部分学者及工程技术人员对封孔的漏气机理已进行了研究。乔元栋等[9]建立了顺层钻孔漏气通道模型，得出钻孔周围卸压区与巷道的卸压区叠加贯通，形成钻孔漏气的主要通道。王振峰等[10]认为由于煤体应力的动态转移，使水泥浆封孔段被破坏，从而在水泥与煤壁之间形成漏气通道；胡胜勇等[11]指出在抽采负压作用下，外界空气经巷道松动圈和钻孔松动圈进入孔内，且在不同的抽采阶段表现为不同漏气特点。周福宝等[12]建立了孔内漏气和孔外裂隙漏气的数学模型，并通过现场实测进行了验证。王宁等[13]测得孔内不同位置的瓦斯浓度，得出钻孔内瓦斯流动特征及漏气的位置。王志明等[14]通过动态漏气圈模型，得出不同时间、不同压力下钻孔的漏气圈特性及抽采过程中漏气圈的动态变化特征。郭平[15]根据影响抽采效果的因素，系统总结出6种井下瓦斯抽采钻孔漏气物理模型；周厚权等[16]把钻孔漏气点分为3类，即封孔材料与抽采管的间隙、封孔材料与钻孔孔壁的间隙、钻孔周围煤体存在的复合裂隙。综上所述，针对顺层瓦斯抽采钻孔的漏气机理的系统分析还少有涉及。
因此，笔者通过分析巷道和钻孔应力分布特征、钻孔的裂隙分布特征，进而得出抽采钻孔的漏气通道，再基于漏气通道提出封孔要求，并结合义马“三软”煤层，开展了工业试验，对抽采钻孔封孔工艺进行了合理优化。
1 钻孔应力及裂隙分布特征
1.1 巷道围岩应力分布特征
巷道开挖后，围岩应力重新分布，在巷道周边形成破碎区、塑性区和弹性区[17]；巷道应力重新分布必然导致钻孔周围的应力及裂隙发生改变。因此，正确分析巷道的应力及裂隙特征才能更加准确地把握钻孔的应力及裂隙分布特征。
巷道开挖前，煤岩体未受扰动，处于弹性状态，煤层所受载荷为上覆岩层重力。巷道开挖后，应力重新分布，并出现应力集中(图1)。由图1中σ′t曲线可知，最大应力小于煤体破坏强度，所以在巷道壁面达到最大应力时，围岩仍处于弹性状态[18]。由图1中σt曲线可知，最大应力大于煤体强度，巷道壁面煤体破坏，应力集中峰值向围岩深部转移，从而在巷道围岩附近形成了破碎区、塑性区、弹性区和原岩应力区。
P0—原岩应力；σ—应力；ε—应变；σ′t、σt—煤体发生破坏前后的
切向应力；σr—径向应力；a—巷道半径；R—塑性区半径；
A—破碎区；B—塑性区；C—弹性区；D—原岩应力区；
OA1B1C1—应力-应变曲线

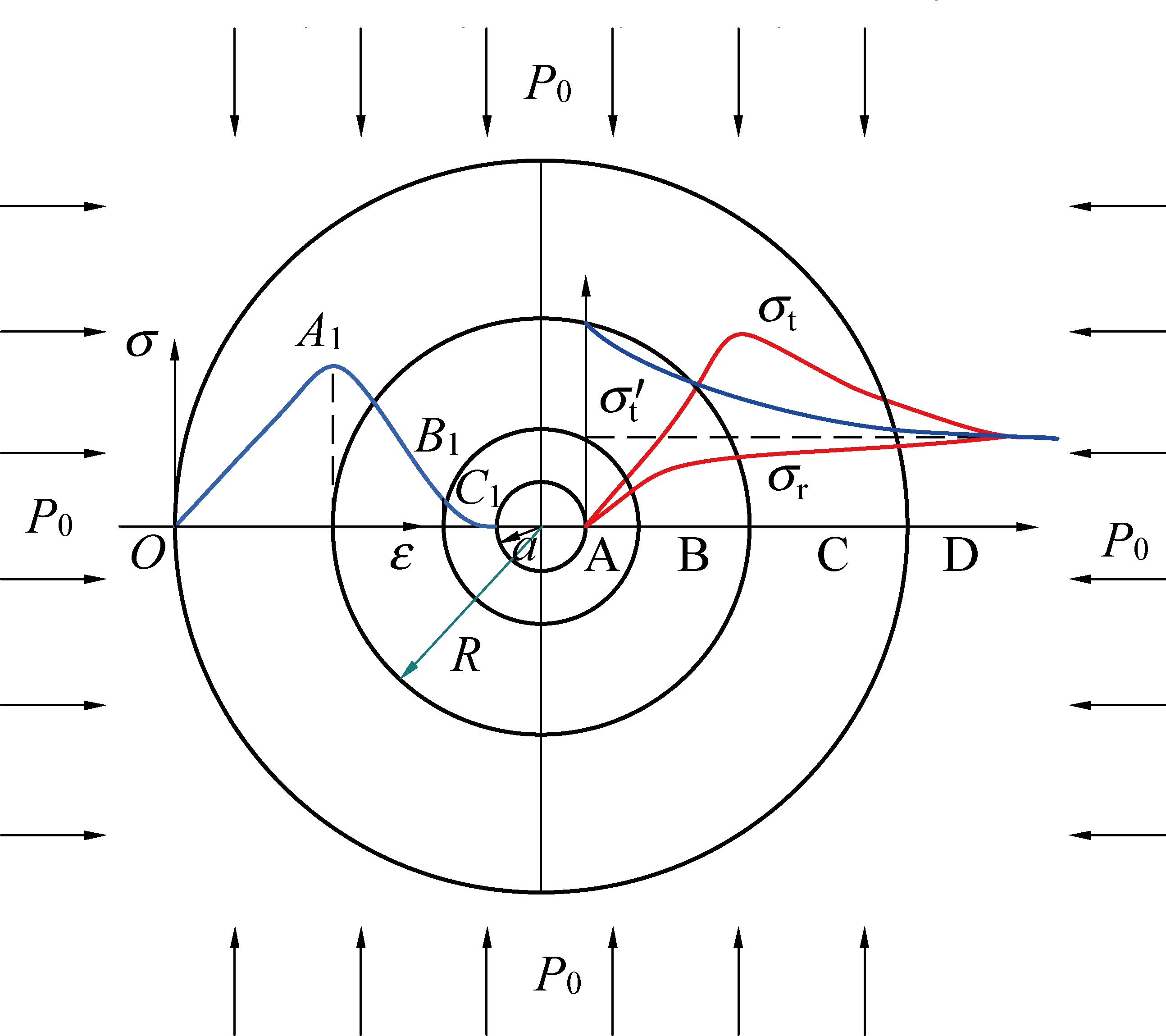

图1 巷道围岩弹塑性区及应力分布
Fig.1 Elastic plastic zone and stress distribution of
surrounding rock of roadway
图1中的煤岩应力应变曲线，弹性区围岩对应于OA1段，塑性区围岩对应于A1B1段，破裂区对应于B1C1段。
巷道开挖后，产生自由面，应力重新分布，围岩由三维应力状态变为二维应力状态，最大主应力为切向应力，当应力小于岩体强度时，在巷道壁的切向应力为最大值，如图1中σt′所示，最小主应力为径向应力，在巷道壁径向应力最小，向围岩深部逐渐变大[19]，如图1中σr所示。这个应力调整过程是瞬间完成的。巷道开挖后，如果集中应力高于岩体的强度，那么巷道壁面煤岩体就会发生破坏，应力转移至巷道围岩深部，直到围岩应力稳定为止。
1.2 钻孔裂隙分布特征
钻孔的应力分布同巷道应力分布基本一样，因此钻孔周围裂隙区域可划分为：破碎区、塑性区和弹性区。
1.2.1 钻孔轴向应力及裂隙分布
巷道开挖后，应力重新分布，而抽采钻孔形成后，应力平衡再次被破坏，钻孔周围应力再次重新分布，根据煤体所处的力学状态，可将孔附近围岩沿轴线方向划分为卸压区、峰前应力集中区、峰后应力集中区和原岩应力区。
卸压区煤体经历了极限应力，发生了塑性变形，围岩破碎、裂隙发育且已无承载能力，所以卸压区属于破碎区(图2)；峰后应力集中区煤体经历了最大应力转移后，煤体发生破坏，形成宏观裂缝；峰前应力集中区煤体虽未经历极限应力，但所承受的支承压力逐渐增加，但还未达到煤体的破坏强度，煤体未发生破坏；原岩应力区煤体力学状态和瓦斯赋存情况未发生变化。
k—应力集中系数；γ—煤层上覆岩层容重；h—煤层采深

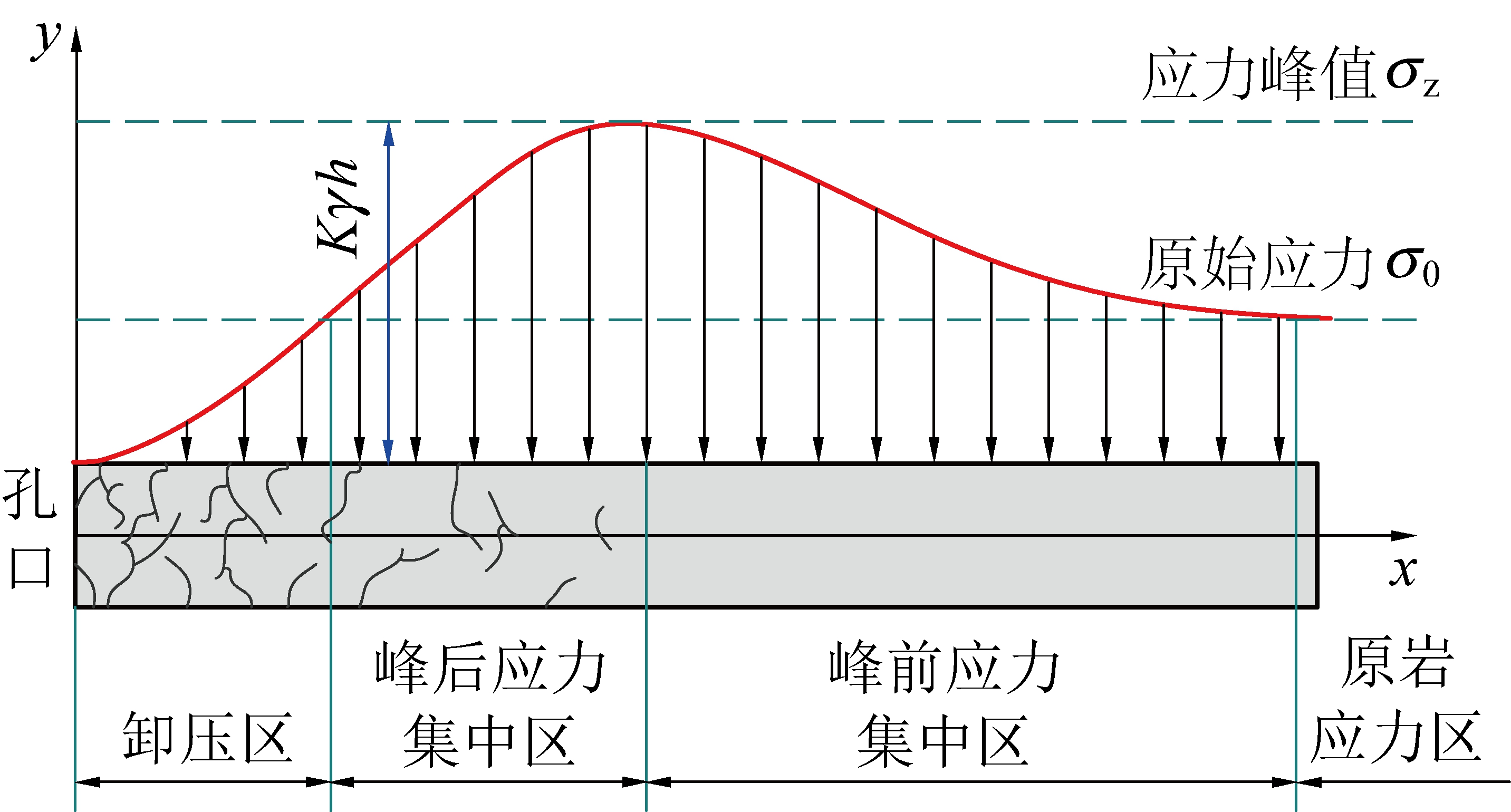

图2 钻孔轴向应力分布示意
Fig.2 Distribution of axial stress in borehole
通过多个矿区现场实测，得出回采巷道的侧向支承压力峰值区域一般自巷道壁至煤体深部10～15 m，抽采钻孔必然要经历上述4个区域，忽略钻孔本身的影响，可认为钻孔轴向裂隙从孔口至应力峰值区为裂隙发育区。
1.2.2 钻孔径向应力及裂隙分布
抽采钻孔形成后，孔壁周围的煤体同巷道开挖后一样，分为破碎区、塑性区和弹性区，如图3所示。根据孔周围的应力分布特征可知，钻孔的卸压区半径(图3中的RM)，等于钻孔中心到恢复至原岩应力的距离(塑性区与弹性区的交界处)。

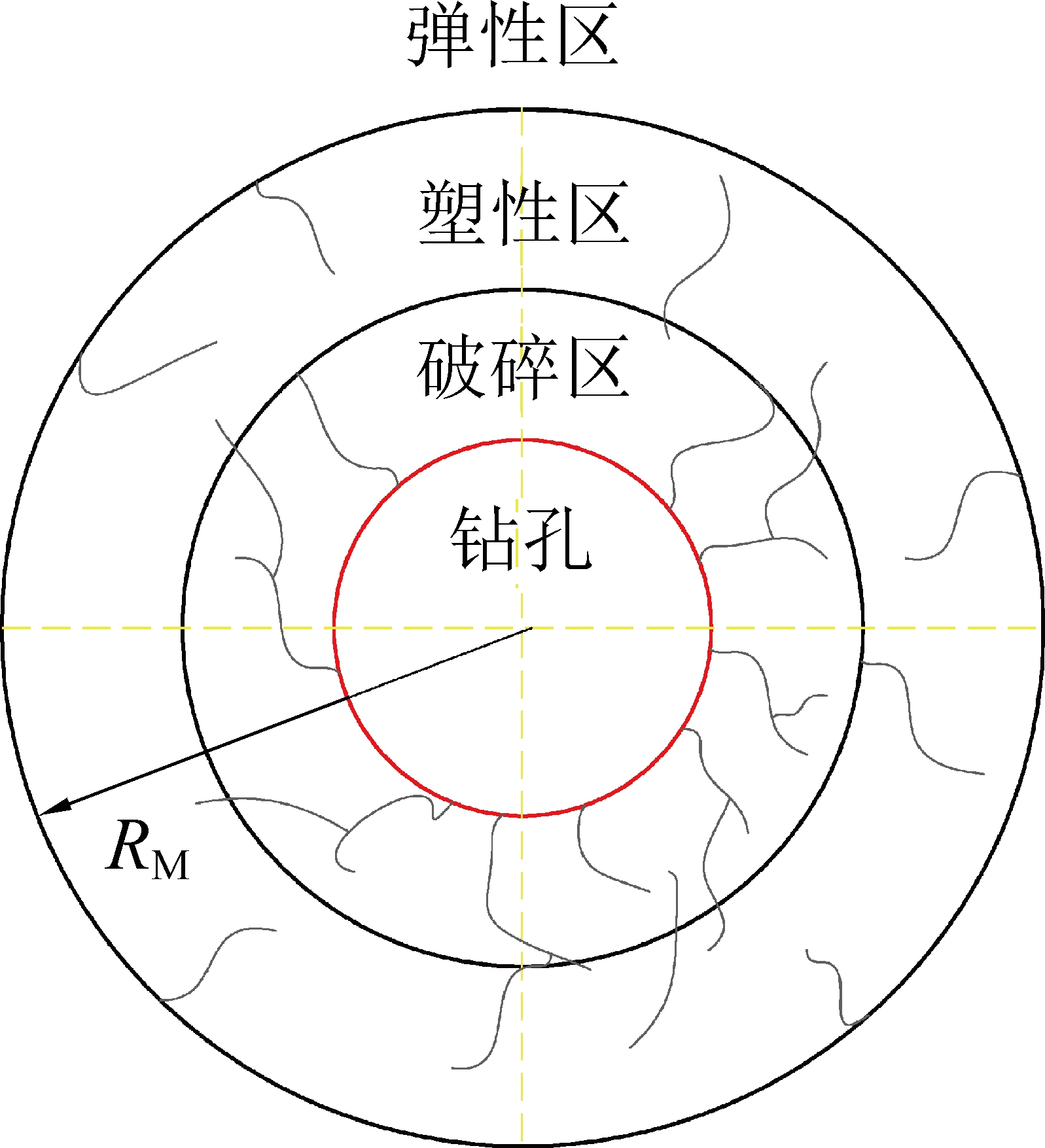

图3 钻孔径向煤体裂隙分布示意
Fig.3 Distribution of radial coal body fractures in boreholes
将孔周围煤体假设为理想弹塑性软化模型，由式(1)可近似计算得出抽采钻孔卸压区的半径，即
(1)
式中：σc为煤的单轴抗压强度，MPa；μr为摩擦因数，一般取为0.4；φ为煤的内摩擦角，(°)；r0为钻孔半径，m；γ为岩体容重，N/m3；H为原始岩体垂深，m。
2 抽采钻孔漏气规律
2.1 抽采钻孔漏气通道分析
由于瓦斯抽采钻孔工艺复杂，封孔材料不同，现场环境变化大等因素，并结合钻孔周围的裂隙分布特征，分析瓦斯抽采钻孔的漏气通道主要存在以下4种形式。
1)漏气通道一：封孔材料本身漏气，如图4中绿色箭头所示。封孔材料千差万别，再加之封孔过程中的操作的差异，部分封孔材料膨胀硬化后，材料内部颗粒之间的孔隙增大，孔隙之间发生贯通，在抽采负压的作用下，外界空气容易从封孔材料的内部孔隙进入钻孔，形成漏气。
2)漏气通道二：钻孔周围的煤体漏气，如图4所示。钻孔形成后，钻孔周围裂隙发育并破碎，如果封孔材料不能有效地对破碎区的裂隙进行封堵，就会使外界空气在抽采负压作用下通过裂隙进入抽采钻孔。另外，抽采钻孔形成后，在矿山压力作用下，其轴向裂隙为卸压区、峰后应力集中区、峰前应力集中区和原始应力区，如果钻孔封孔长度太短，不能对卸压区和应力集中区的裂隙进行有效充填封堵，在抽采负压作用下，空气也会从煤体裂隙进入钻孔，造成抽采效果差。
3)漏气通道三：封孔材料与钻孔壁间隙漏气，如图5所示。钻孔封孔后，在矿山压力的作用下，钻孔发生变形。由于水泥、聚氨酯等封孔材料存在抗压强度低或充填材料本身的收缩等，在钻孔变形后，封孔材料对钻孔不能形成有效的填充和支撑，在钻孔壁和封孔材料之间形成间隙，从而使得外界空气在抽采负压作用下进入钻孔，产生漏气情况。

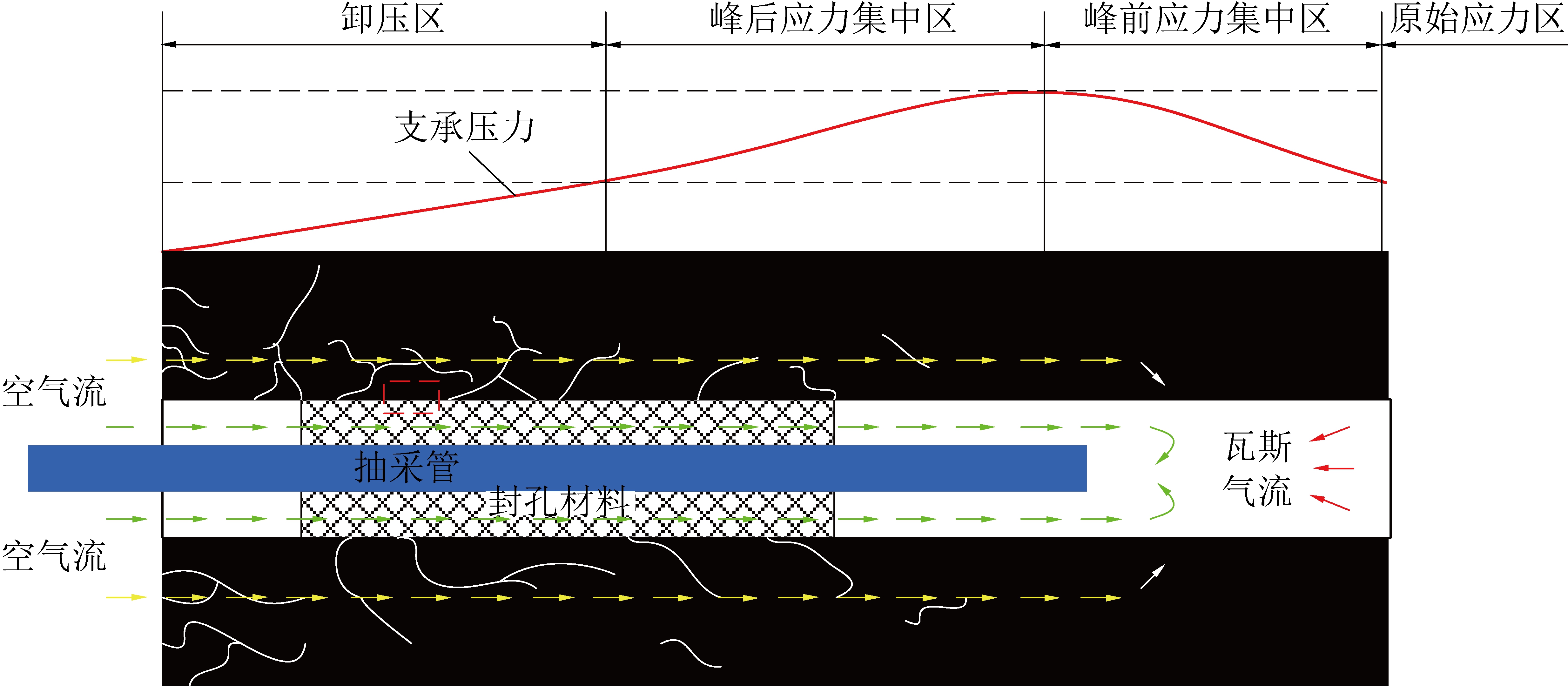

图4 抽采钻孔漏气通道示意
Fig.4 Schematic diagram of gas leakage channel of extraction borehole

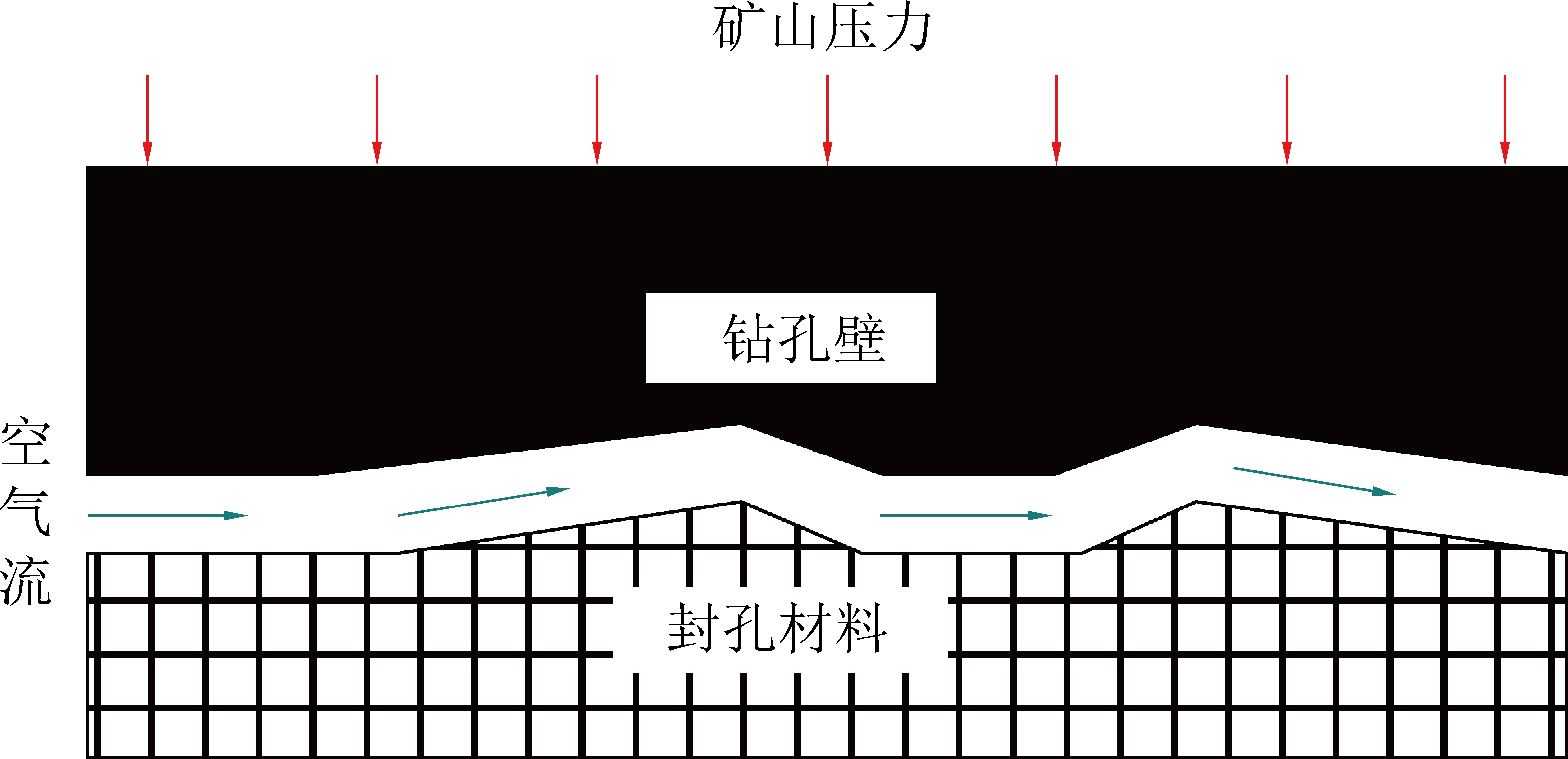

图5 封孔材料变形后与孔壁接触情况示意
Fig.5 Contact between sealing material and hole
wall after deformation
4)漏气通道四：邻近钻孔影响漏气。当抽采钻孔孔深较大时，由于地质条件或设备原因，钻孔轨迹容易发生偏转，造成钻孔交叉贯通，或由于钻孔间距过近，使钻孔之间的破碎区贯通，造成当其中一个钻孔漏气时，邻近的钻孔也极易漏气，如图6所示。
图6 邻近钻孔贯通漏气示意
Fig.6 Air leakage through adjacent boreholes
2.2 封孔原则
通过对抽采钻孔周围的应力和裂隙分析，得出抽采钻孔的漏风通道主要为：封孔材料本身、钻孔周围煤体、封孔材料与钻孔壁间隙以及邻近钻孔影响4种漏气通道。根据钻孔裂隙场及漏风通道，在抽采钻孔封孔中应做到以下2点。
1)堵实钻孔径向松动圈。封孔材料应具备渗透性好，能够进入裂隙，对裂隙进行有效封堵充填。封孔材料应具备一定的抗压性能，避免在矿山压力作用下产生变形。封孔材料膨胀后，材料本身不收缩。
2)合理设计封孔长度。根据钻孔轴向裂隙分布特征可知，合理的封孔深度应该覆盖卸压区和峰后应力集中区，从而使封孔长度有效覆盖钻孔裂隙范围。
3 工程应用
3.1 工程概况
义煤集团孟津煤矿设计生产能力120 万t/a，立井两水平上下山开拓，中央并列式通风，采用倾斜长壁采煤法。主采煤层2-1煤，属稳定煤层，煤层顶板为泥岩、中砂岩，底板为泥岩、砂质泥岩，煤层呈粉状产出，组织疏松。2-1煤属于突出煤层，实测瓦斯含量为6.97 m3/t，瓦斯压力为0.3～3.1 MPa。12030工作面标高-253—-320 m，走向长度125 m，倾斜长度550 m，煤层厚度2.8 m，煤层平均倾角为4°。
3.2 封孔工艺对比
3.2.1 原有封孔工艺抽采效果
孟津煤矿12030轨道巷瓦斯抽采钻孔原封孔工艺为：瓦斯抽采管采用2 m×ø50 mm/根的PVC管7 根，其中实管5 根、花管2 根。封孔段采用聚氨酯封孔，封孔时将聚氨酯导入封孔带后快速送入钻孔，实现封孔，其中封孔深度10 m、封孔长度2 m。经过采集资料，统计了12030工作面轨道巷原抽采钻孔880、878、758和744号4个抽采钻孔的数据，如图7所示，抽采孔深均为65 m。

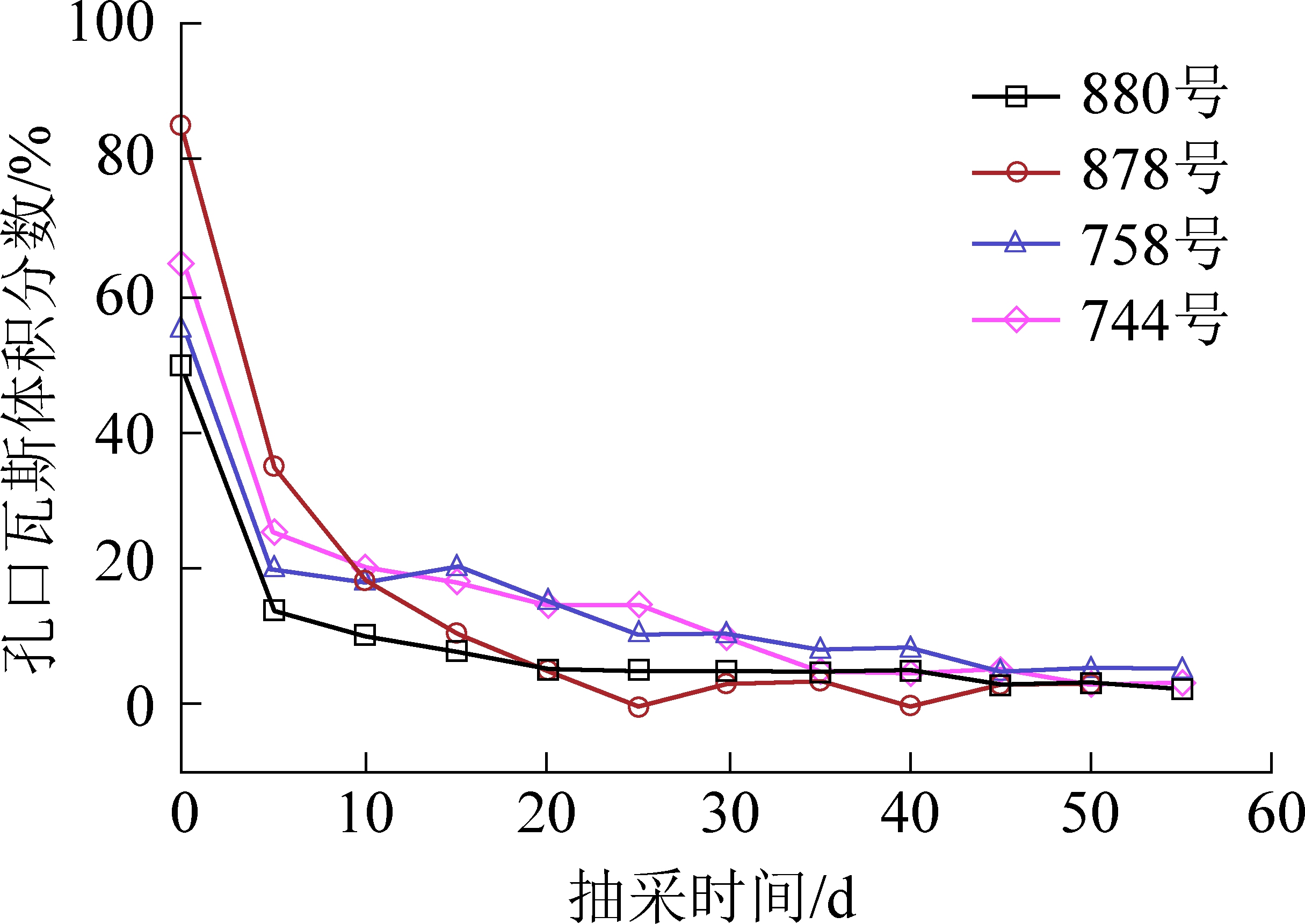

图7 原封孔工艺瓦斯浓度变化
Fig.7 Gas concentration change of original hole sealing technology
由图7可知，4个抽采钻孔瓦斯浓度变化规律较一致，基本呈指数形式变化，表现为抽采初始孔口浓度较大，后期呈指数形式衰减。抽采初期，4个钻孔瓦斯体积分数分别为50%、85%、55%和90%，抽采时间达5 d时，4个抽采钻孔瓦斯体积分数均衰减至35%以下，抽采时间达55 d时，4个抽采钻孔孔口瓦斯体积分数均已降至5%以下。
抽采纯量变化规律和抽采浓度相似，呈指数衰减(图8)。监测钻孔抽采纯量为0.047、0.065、0.039、0.026 m3/min，20 d后基本衰减至0.003 m3/min 左右并趋于稳定。所以，采用原有封孔工艺，并不能有效地对瓦斯进行抽采。

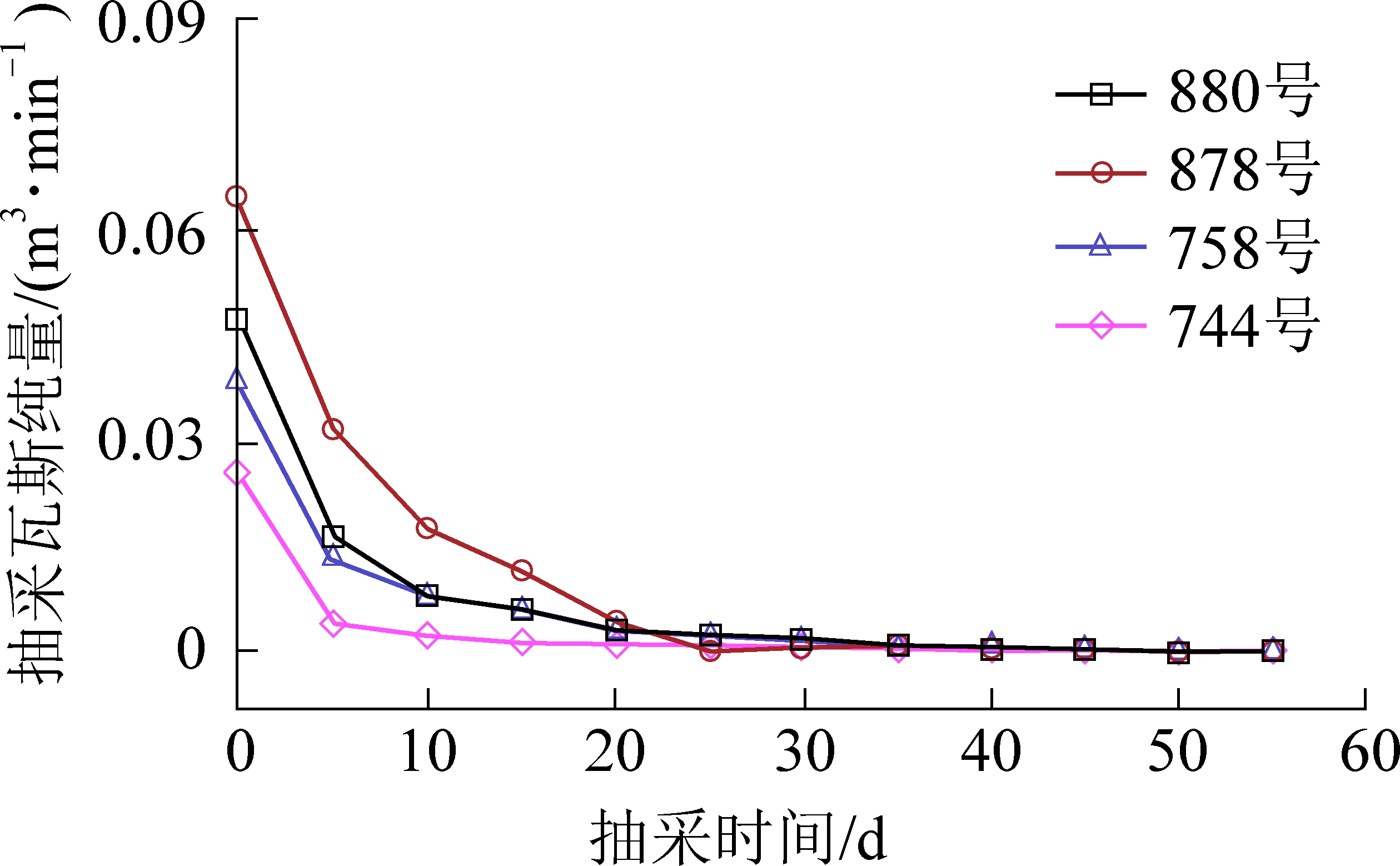

图8 原封孔工艺抽采纯量变化
Fig.8 Pure quantity of drainage of original hole sealing technology
3.2.2 封孔工艺优化
结合钻孔漏气规律及封孔原则，从封孔长度、封孔材料两方面对原封孔工艺进行优化。
1)封孔深度优化。根据钻孔的应力分布特征，由图2可知，沿钻孔轴向分为卸压区、峰后应力集中区、峰前应力集中区和原始应力区。其中卸压区通常指巷道的松动圈，该区域煤体已发生破坏，裂隙发育。峰后应力集中区，煤体发生了强度破坏，产生大量裂隙，相互交叉，形成宏观裂隙。因此，封孔深度应覆盖卸压区和峰后应力集中区。
因此确定封孔深度前，首先要确定卸压区的范围，常用的方法有数值模拟、钻孔应力计、钻屑瓦斯解吸等方法。本次工业试验采用钻屑解吸指标判定测试卸压区范围[20]。通过在12030工作面运输巷旁进行打钻，测得钻孔不同深度煤屑瓦斯解吸指标，来确定卸压区范围，测试结果如图9所示。

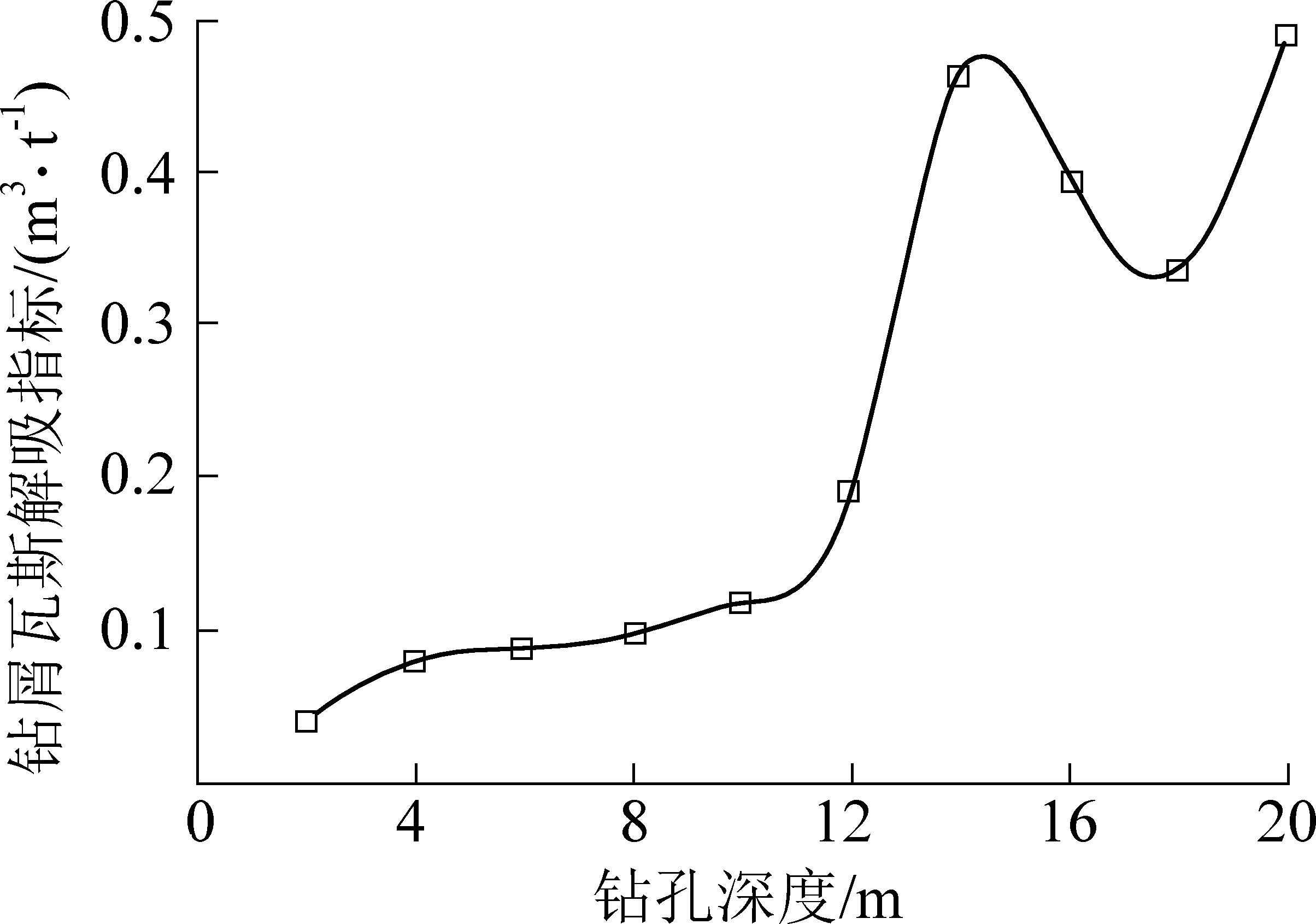

图9 钻孔不同深度钻屑瓦斯解吸指标
Fig.9 Analytical value of coal cuttings in
different depth of borehole
由图9的变化曲线可知，随着钻孔深度的增加，钻屑瓦斯解吸指标不断变大，但在11 m处出现拐点，拐点后瓦斯解吸指标开始大幅度增长，据此可判定卸压区的范围为11 m，所以原封孔深度10 m，无法覆盖卸压区。因此12030运输巷封孔深度应大于11 m。
支承压力峰后应力区可根据三角关系得出，一般煤巷两帮应力集中系数不超过2，此时峰后应力集中区范围等于卸压区范围，所以将12030运输巷抽采钻孔合理的封孔深度确定为20 m。
2)钻孔破碎区封堵。根据12030工作面抽采钻孔实际情况，按式(1)分别取r0=0.044 5 m、φ=30°、H=800 m、σc=2.25 MPa、γ=2.5 kN/m3可得出钻孔卸压直径为0.102 m，考虑到孟津煤矿煤体强度较低，所以卸压区直径会较计算值更大。由于聚氨酯渗入煤体裂隙效果较差，无法对钻孔周围的卸压区进行有效封堵，因此，采用两堵一注，注浆段采用自制的SRS-Ⅱ高强微膨胀型快速凝固封孔材料，该材料由A、B两种组分按比例混合组成，其黏合力高、渗透性高、机械性能好，凝固后强度高且使用寿命长，可与被填充空间周围的岩壁产生高强度黏合。该封孔材料可渗入到煤体裂隙中，产生胶凝、膨胀、聚合、硬化，对裂隙起到有效封堵作用[21]。优化后的封孔工艺如图10所示。
3.2.3 封孔工艺优化后抽采效果
现场在运输巷选择992、855、826和756号钻孔进行工业试验，采用全程注浆工艺封孔，试验结果如图11所示。
初始孔口瓦斯抽采体积分数分别为95%、90%、65%和95%，抽采时间30 d时，孔口瓦斯体积分数分别为80%、35%、35%和30%；在抽采时间达50 d时，孔口瓦斯体积分数分别为32%、30%、30%和30%，较30 d时的抽采浓度并无明显衰减。

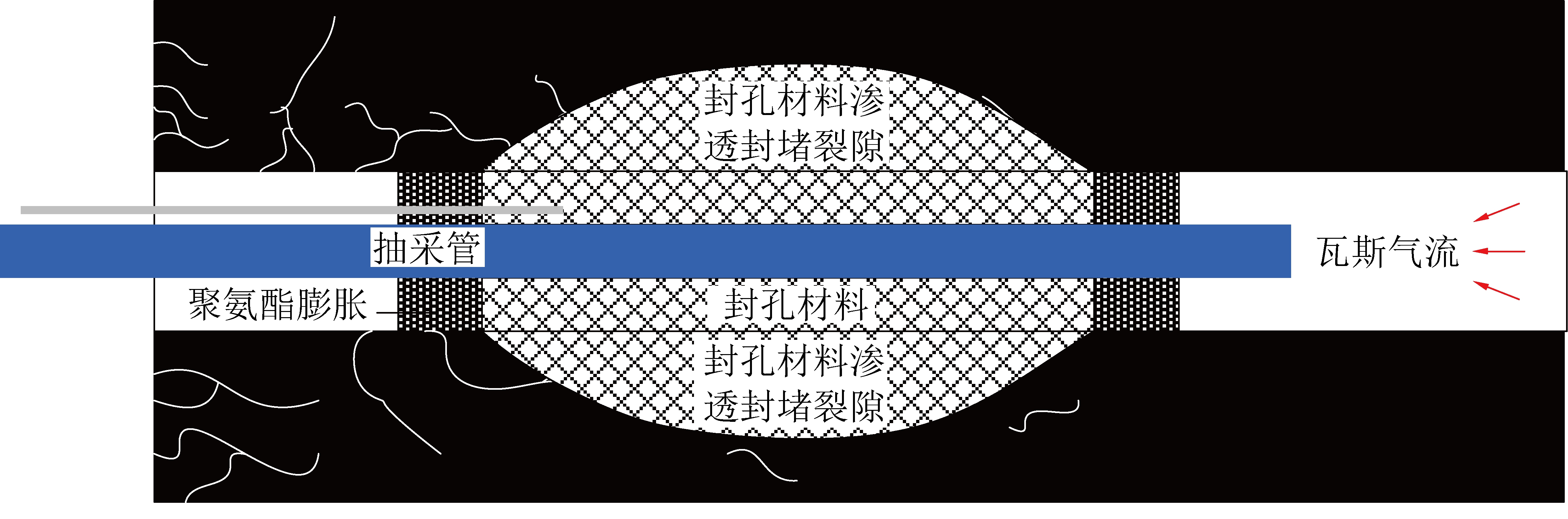

图10 优化后封孔示意
Fig.10 Sealing after optimization

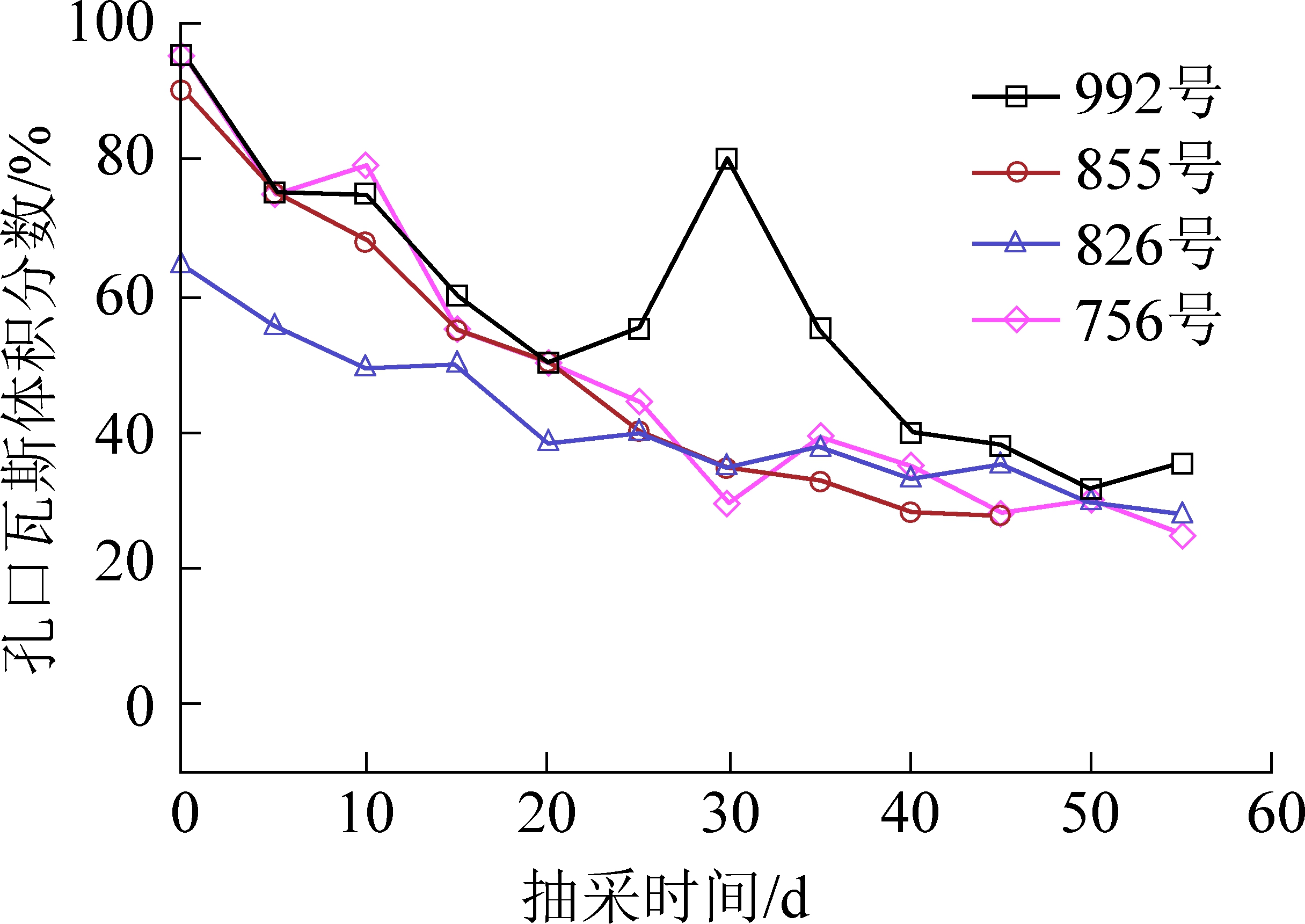

图11 封孔工艺优化后抽采浓度
Fig.11 Extraction concentration after optimization of
sealing technology
抽采纯量变化规律和抽采浓度相似(图12)。监测钻孔抽采纯量分别为0.042、0.018、0.026、0.047 m3/min，20 d后基本衰减至0.008 m3/min左右，并逐渐趋于稳定。

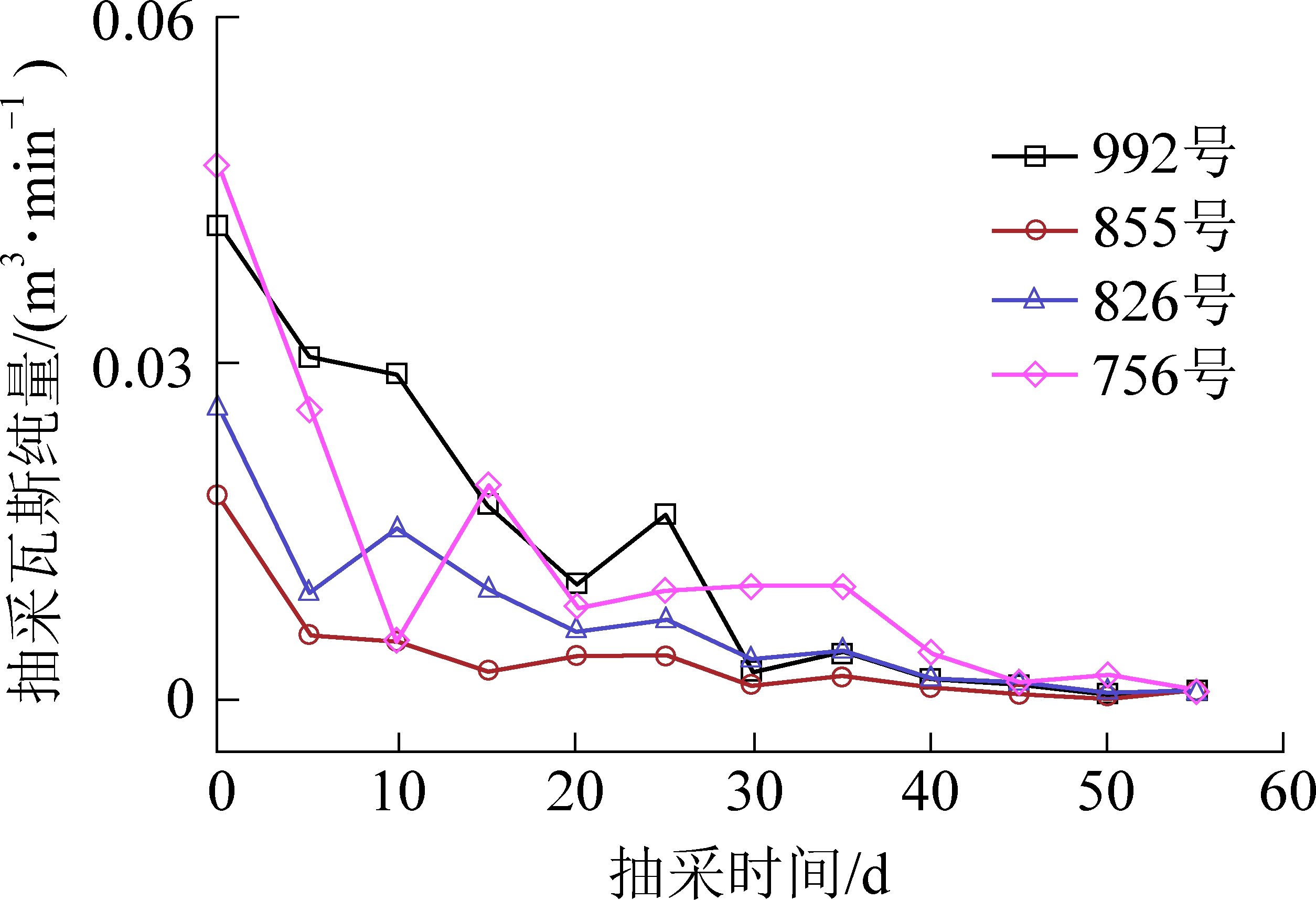

图12 封孔工艺优化后抽采瓦斯纯量
Fig.12 Pure quantity of drainage after optimization of
sealing technology
因此，通过封孔优化前后的跟踪监测抽采数据对比分析，原封孔工艺较封孔优化后的瓦斯抽采体积分数和抽采纯量有明显下降。封孔优化后的抽采体积分数为原封孔瓦斯抽采体积分数的1.1～1.9倍，优化后的抽采纯量为原封孔工艺的2.6倍左右。所以优化后的封孔工艺较原封孔工艺在瓦斯抽采效果上有了明显提高。
4 结 论
1)根据矿山压力理论，分别从钻口轴向和径向分析了裂隙的分布规律，提出了抽采钻孔的4种漏气通道分别为：封孔材料本身漏气、钻孔周围的煤体漏气、封孔材料与钻孔壁间隙漏气和邻近钻孔影响漏气。
2)根据抽采钻孔周围的应力和裂隙分布， 基于4种漏气通道形式，提出堵实钻孔径向松动圈和设计合理的封孔长度的封孔原则。
3)根据孟津煤矿实际地质条件，优化了封孔工艺，提出两堵一注全程注浆封孔工艺，封孔浆液采用自制的SRS-Ⅱ高强微膨胀型快速凝固封孔材料，封孔优化后的瓦斯抽采体积分数为原封孔瓦斯抽采体积分数的1.1～ 1.9倍，优化后的抽采纯量为原封孔工艺的2.6倍左右，优化后的封孔工艺取得了良好的抽采效果。
