Comprehensive evaluation of building damage in mining area based on GIS and random forest
煤炭地下开采引起地表移动变形，采动影响区内的村庄建筑物会受到不同程度的损害，严重损害了村民的权益［1］。 在地下开采过程中，一般会根据《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规范》（以下简称“规范”）中制定的农村砖混结构建筑物损坏等级标准进行预测分级，而实际建筑物出现的裂缝会在房屋调查中作为损害程度的标准再次定级，确定合理的开采方案作为建筑物损害补偿的依据。 根据建筑物损害程度进行定级的结果往往与根据地表变形值预计的等级不同，这是因为地下开采引起的地表移动和变形是建筑物损害的诱发因素，建筑物自身也会作为关键因素影响建筑物最终的受损情况［2］。 所以在进行损害评价和预测过程中要考虑多方面的指标，采取更合理的方法进行综合预测，使建筑物的损害预测等级与实际建筑物损害程度的定级结果更贴近。
GIS 为一个强大的地理分析工具，在开采损害评价中逐渐得到应用，HYUN－JOO Oh 等［3］将基于地理信息系统的证据权重法应用于地面沉降空间危险性制图中，IBRAHIM DJAMALUDDIN 等［4］基于地理信息系统的三维动态模型的可靠性，将其应用于中国地表结构下采煤沉陷损害的预测和评估［4］，饶正保等［5］基于GIS 进行了沉陷区建筑物损害评价与可视化。 采动区建筑物损害评价未建立系统的评价体系，传统的评价方法的预计结果主要与工作面的开采情况有关，与建筑物损害的实际情况不相符。在考虑多方面因素对建筑物损害进行综合评价时，由于评价指标中有属于定性的情况，对建筑物损害进行评价主要采用模糊综合评价方法，评价指标的权重通过层次分析法得出，依赖于专家打分的结果，有一定的主观性［6－7］。 此外，聚类分析、灰色关联分析、物元模型、点数法、熵权法等评价方法也在采动区建筑物损害研究中得到了应用［8］。 点数法根据建筑物自身因素划分建筑物并分别赋予相应的点数并划分级别，建立地表变形与建筑物抵抗变形能力的关系，利用GIS 对建筑物损害进行定级，但实质也是典型的专家打分法［9］；熵权法虽然能避免人为赋权的主观性，但需要大量的实测数据作为支撑来提高评价结果的可靠性［10］。
笔者基于GIS 将开采引起的地表移动、变形和建筑物自身的因素联合在一起，与房屋调查的定级结果相对应，以河北省某矿区的两个村庄的建筑物分别作为训练集和测试集，采用随机森林的机器学习的方法来训练损害等级模型，并使用模型根据已有的指标预测测试集的等级，计算模型的预测精度，分析各等级的预测情况，效果与传统方法相比有明显提升。
开采带来的地表移动变形包括倾斜、 曲率、水平变形等，都会对建筑物产生不同性质和程度的影响。 当建筑物无法抵抗移动和变形带来的附加应力时就会产生裂缝、倾斜等破坏。 地下开采带来的建筑物损害是一个动态的过程，建筑物在工作面推进到一定位置时开始发生变化，主要受带地表拉伸和正曲率的影响。 工作面继续推进后，将会产生地表压缩和负曲率，对建筑物造成损害，若继续推进至建筑物位于下沉盆地中心，将恢复原始状态不再受到地面移动变形的影响，但工作面推进过程中建筑物受到的损害是不可逆的。 农村建筑物高度小，倾斜变形相对影响较小，根据工作面推进过程中建筑物的受损情况，选择曲率和水平变形作为建筑物损害预测的开采因素指标［11－13］。
建筑物自身的因素决定了其抗变形能力，主要因素有建筑物的修建时间、尺寸及结构。 一般建筑物的修建时间越早抗变形能力越弱，建筑物尺寸越大对建筑物越不利，而农村的建筑物结构主要包括砖木结构和砖混结构，相较而言，砖混结构比砖木结构抗变形能力强［14－15］。
根据采动区建筑物损害因素分析收集数据并选取建筑物损害的预测指标，选取的采动区建筑物损 害评价指标与描述信息见表1。

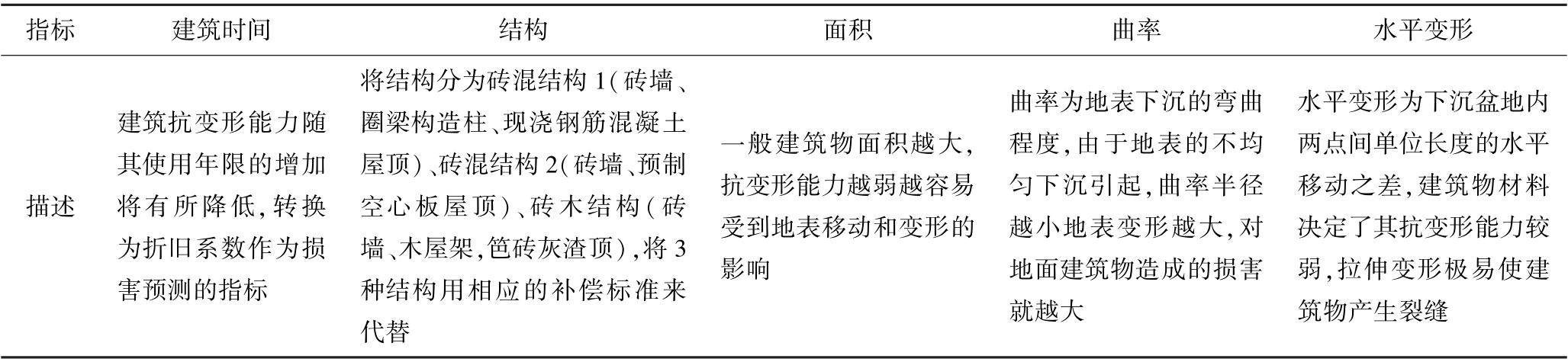

表1 评价指标
Table 1 Evaluation index
指标 建筑时间 结构 面积 曲率 水平变形描述建筑抗变形能力随其使用年限的增加将有所降低，转换为折旧系数作为损害预测的指标将结构分为砖混结构1（砖墙、圈梁构造柱、现浇钢筋混凝土屋顶）、砖混结构2（砖墙、预制空心板屋顶）、砖木结构（砖墙、木屋架，笆砖灰渣顶），将3种结构用相应的补偿标准来代替一般建筑物面积越大，抗变形能力越弱越容易受到地表移动和变形的影响曲率为地表下沉的弯曲程度，由于地表的不均匀下沉引起，曲率半径越小地表变形越大，对地面建筑物造成的损害就越大水平变形为下沉盆地内两点间单位长度的水平移动之差，建筑物材料决定了其抗变形能力较弱，拉伸变形极易使建筑物产生裂缝
利用近年来不断发展并在各个领域得到应用的机器学习人工智能方法进行损害等级预测。 机器学习是人工智能的核心，Tom Mitchell 对其做了一个形式化的定义：假设用P 来评估计算机程序在某类任务T 上的性能，若一个程序通过利用经验E 在任务T 上获得性能的改善，则关于T 和P，该程序对E 进行了学习［16］。 机器学习主要研究在计算机上从数据中产生模型的算法，根据模型训练方法的不同可将机器学习算法分为 3 类： 监督学习算法（Supervised Algorithms）、无监督学习算法（Unsuper⁃vised Algorithms）、强化学习算法（Reinforcement Al⁃gorithms），监督学习根据已知的输入和输出训练模型，让模型能够预测未来输出；无监督学习从输入数据中找出隐藏模式或内在结构；而强化学习算法根据输出结果（决策）的成功或错误来训练自己，通过大量经验训练优化后的算法实现较好的预测。
本研究采动区建筑物损害等级的预测，适用于监督学习算法，监督学习又包括分类和回归，分类用于预测数据属于的类别，回归根据训练集预测连续的、具体的数值，而本文的等级预测结果属于离散型的分类。 机器学习目前已成为解决各行各业的问题的一种有效手段，典型的包括医学成像、语音识别和信用评估，损害预测方面的应用有基于随机森林和梯度增强分类器的震害预测［17］，使用随机森林识别出导致桥梁损坏的重要因素［18］，使用支持向量机进行建筑物采动预测［19］等。 依据收集、整理的采动区建筑物损害数据集的数据大小和类型、模型的性能和预测类型，选用随机森林分类器进行等级预测。
研究对象为河北省某采动区2 个村庄的地面密集建筑物，大体分为两类，多数建筑物属于多年陈旧砖木结构建筑物，建设年代久远，建筑物比较陈旧，建筑结构差，抗变形能力较低。 另一类少数民房属于20 世纪80 年代后建设，为砖混结构平房，建筑质量相对较高，抗变形能力也较强。 研究区的两个村庄分别作为训练集和测试集，测试集村庄的空间位置、范围和各工作面分布情况如图1 所示。

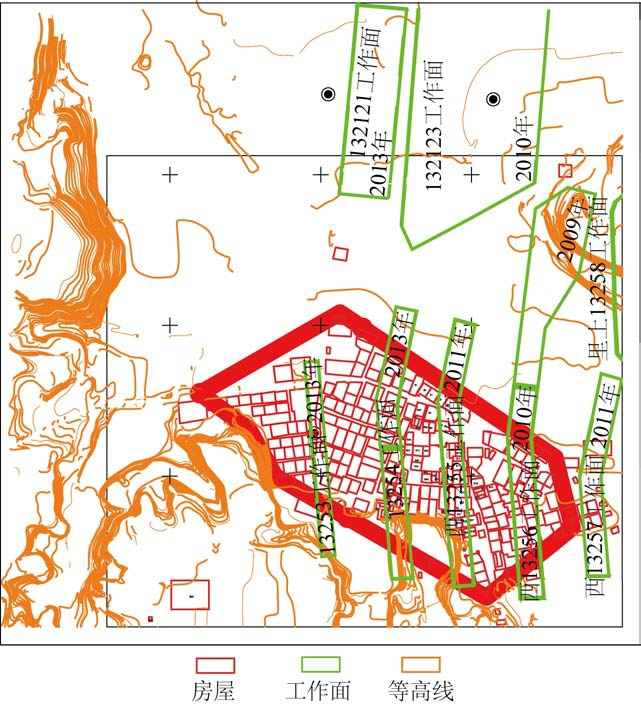

图1 测试集村庄的空间位置、范围和各工作面分布情况
Fig.1 Spatial position，scope and distribution of each working face of test set village
由采动区历年观测结果以及综合分析，选取预计参数如下：下沉系数q ＝0.78，水平移动系数b ＝0.3，最大下沉角θ ＝90°－0.4α，主要影响角正切tan β ＝1.7，拐点偏移距S ＝0。 由井上下对照图可知，已开采工作面中的13253，13254，13255，13256，13257，13258，132121，132123 工作面均对村庄范围内建筑的损坏造成了影响，需对这些工作面的开采对地面建构筑物的联合影响进行分析。
概率积分法目前已成为我国较成熟的、应用最为广泛的预计方法之一，也是《“三下”采煤及煤柱留设规范》所载计算方法，本文选取这一方法对研究区域进行预计［20－22］。 根据上文选区的损害预测指标，将得到的预计数据在arcgis 中根据坐标生成点，然后分别对水平变形、倾斜、曲率选择克里金方法进行插值得到相应的矢量面，再根据《“三下”采煤及煤柱留设规范》各等级相应的变形范围进行重分类，最后利用像元统计方法获取各栅格像元的最大值。 如图2 所示即为利用arcgis 和条件分析法根据预计值得到的预计等级分布图。 此时的等级图多是呈条带状分布，而最终的建筑物损害程度并没有呈此规律分布。

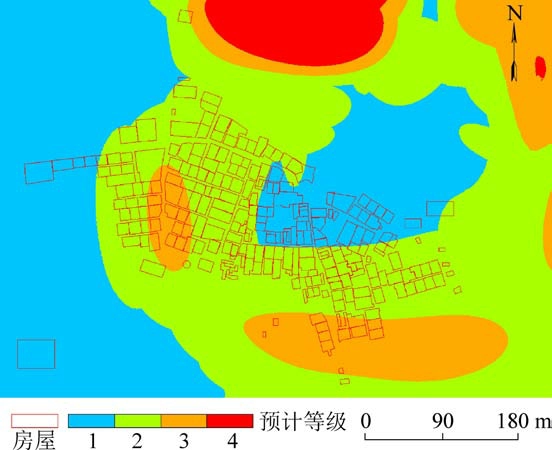

图2 测试集村庄开采损害预计等级
Fig.2 Test set village projected level map
根据调查的裂缝情况按照《“三下”采煤及煤柱留设规范》给建筑物定级并赋值，Ⅰ、Ⅱ、Ⅲ、Ⅳ级对应值1，2、3，4，无明显状况和倒塌的分别赋予0 和5，并将收集到的时间和结构2 种属性转换为折旧系数和补偿标准两种数值以方便进行后续的预测，基于GIS 将整理的折旧系数、补偿标准、面积及等级作为建筑物矢量数据的属性表。 利用深度学习方法在遥感图像提取建筑物分布图，为每户添加编号，通过编号将整理的建筑物调查表连接到建筑物矢量面上来。 另外将预计得到的曲率和水平变形数据进行插值，根据井上下开采图的建筑物位置来提取每户建筑所在位置的曲率和水平变形数据，通过位置和编号连接至建筑物矢量面，即可得到用于训练和预测建筑物损害情况的基础数据。 在利用深度学习提取建筑物分布图上，将测试集村庄的建筑物损害等级进行分级可视化的结果如图3 所示。

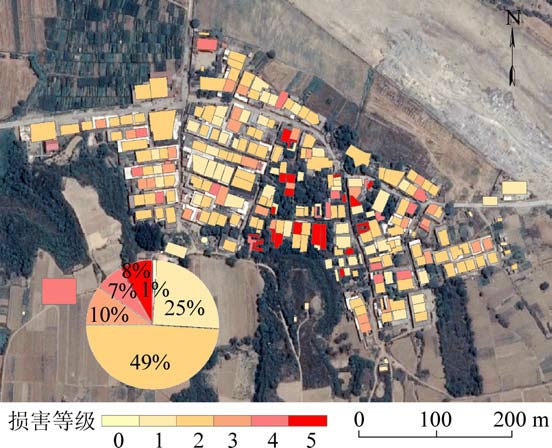

图3 测试集村庄房屋调查损害定级
Fig.3 Housing survey classification map of test set village
在ArcGIS 上将建筑物的等级通过符号系统进行分级显示时可发现各个等级分布散乱，难以寻找规律，测试集278 户中Ⅰ、Ⅱ、Ⅲ、Ⅳ级、无损害及倒塌的分别占25%，49%，10%，7%，1%，8%，损害等级与通过开采沉陷预计得到的等级相对应的有117户，即与调查结果无强烈对应关系。 经过数据整理与标准化创建了具有5 变量的数据集，这些数据有助于对采动区建筑物损害情况进行评价和预测，使用准备好的数据和机器学习库来创建训练模型并对测试集进行预测。
选择随机森林分类方法，使用分层抽样选取了314 个建筑物作为训练集，训练模型并进行评估，根据模型性能进行调参然后对容量为278 的测试集进行预测。 训练集特征为建筑物属性表中的折旧系数、补偿标准、面积、曲率、水平变形，对应特征为损害等级，模型训练后根据模型的性能进行调参来提高分类效果。 随机森林分类效果（准确率）与2 个因素有关：①森林中任意两棵树的相关性：相关性越大，错误率越大；②森林中每棵树的分类能力：每棵树的分类能力越强，整个森林的错误率越低，而树的相关性和分类能力与特征选择个数（m）相关，通过多次尝试选择最优的m（或范围）来提高结果的准确性，最后将模型应用于测试集进行预测，将其保存为要素类。
使用随机森林方法可得到参与训练的评价指标重要性表、训练集和测试集的分类结果，在得到的结果要素类中将预计等级、真实等级和预测等级以图表形式可视化，并新建传统方法预计情况和随机森林方法预测情况2 个字段，使用字段计算器分别计算和分析2 种方法的准确率，并以混淆矩阵的形式显示分类结果的精度。 样本数为314 的训练结果中，采用传统方法预计正确的有70 个，利用随机森林进行综合预测正确的有235 个，正确率为75%，样本数为278 的测试结果中，传统方法预计正确的有117 个，正确率为42%，本方法预测正确的有197个，正确率为71%，与传统方法相比，有了明显的提高。 随机森林分类得到的评价指标重要性见表3，图4、图5 分别为训练集和测试集的建筑物损害等级对比图，显示了开采沉陷预计等级、调查定级与综合预测等级的分布情况，图6、7 分别为训练集和测试集的精度评价混淆矩阵，图中上、下两行数据分别为正确率和错误率。

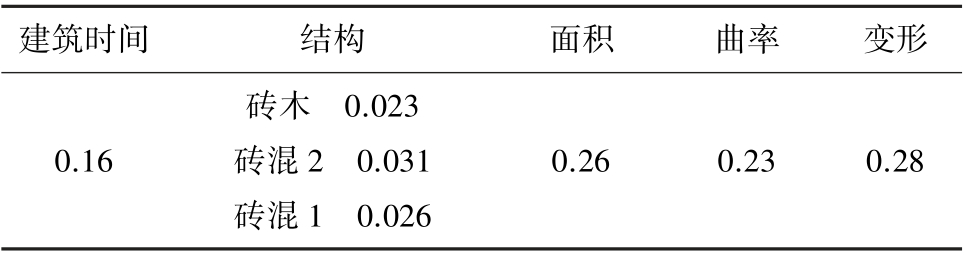

表2 评价指标重要性
Table 2 Importance of evaluation indicators
建筑时间 结构 面积 曲率 变形0.16砖木 0.023砖混2 0.031砖混1 0.026 0.26 0.23 0.28

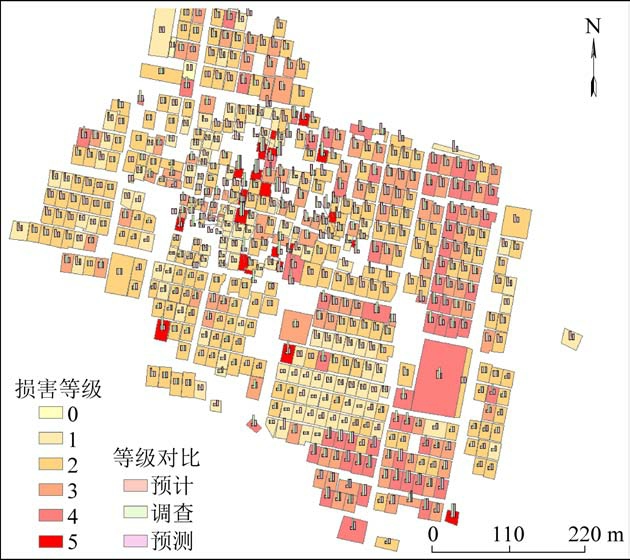

图4 训练集建筑物损害等级对比
Fig.4 Training set building damage level comparison chart

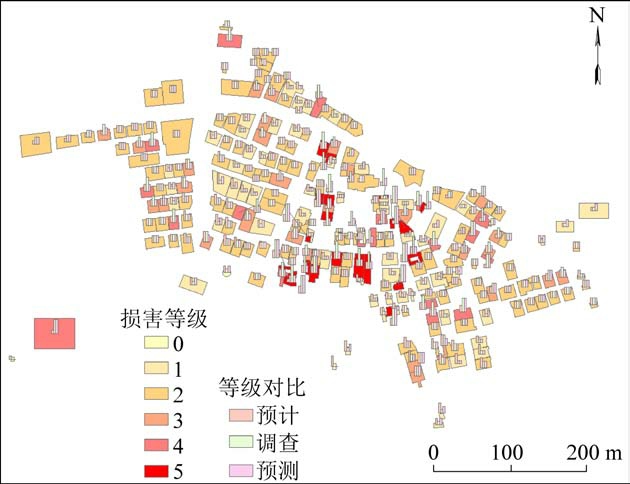

图5 测试集建筑物损害等级对比
Fig.5 Test set building damage rating comparison chart

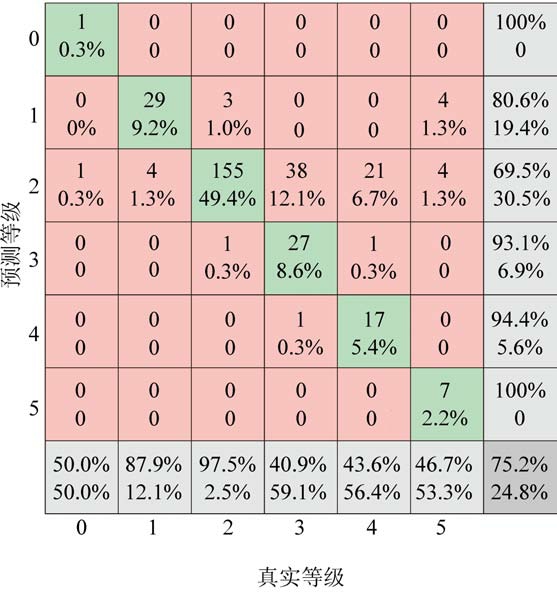

图6 训练集混淆矩阵
Fig.6 Training set obfuscation matrix

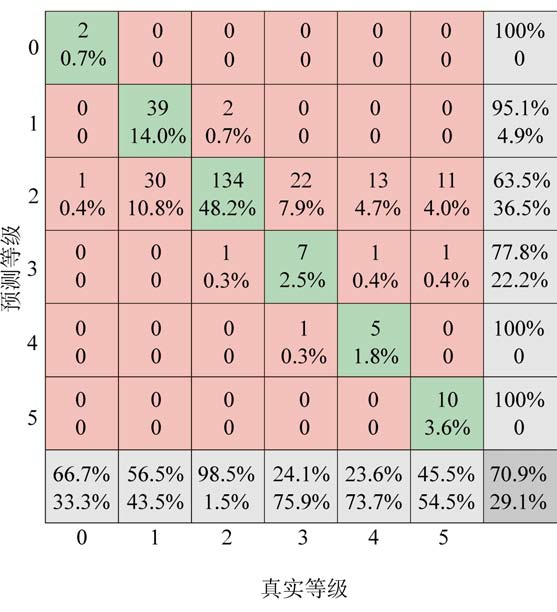

图7 测试集混淆矩阵
Fig.7 Test set obfuscation matrix
在测试集中，有197 个样本预测正确，Ⅰ、Ⅱ、Ⅲ、Ⅳ级、无损害与倒塌的分别为39，134，7、5，2、10个，其中Ⅱ级预测正确率最高，达到了98.5%，Ⅲ级正确率最低为24.1%，经过分析数据集知训练样本和测试样本中Ⅱ级的真实户数占比最多，且各指标值涉及范围较大，故容易将等级预测为Ⅱ级。 各等级的预计和预测情况统计见表3，建筑物等级预测情况分布图如图8 所示，展示了各建筑物和各等级的预测分布情况。

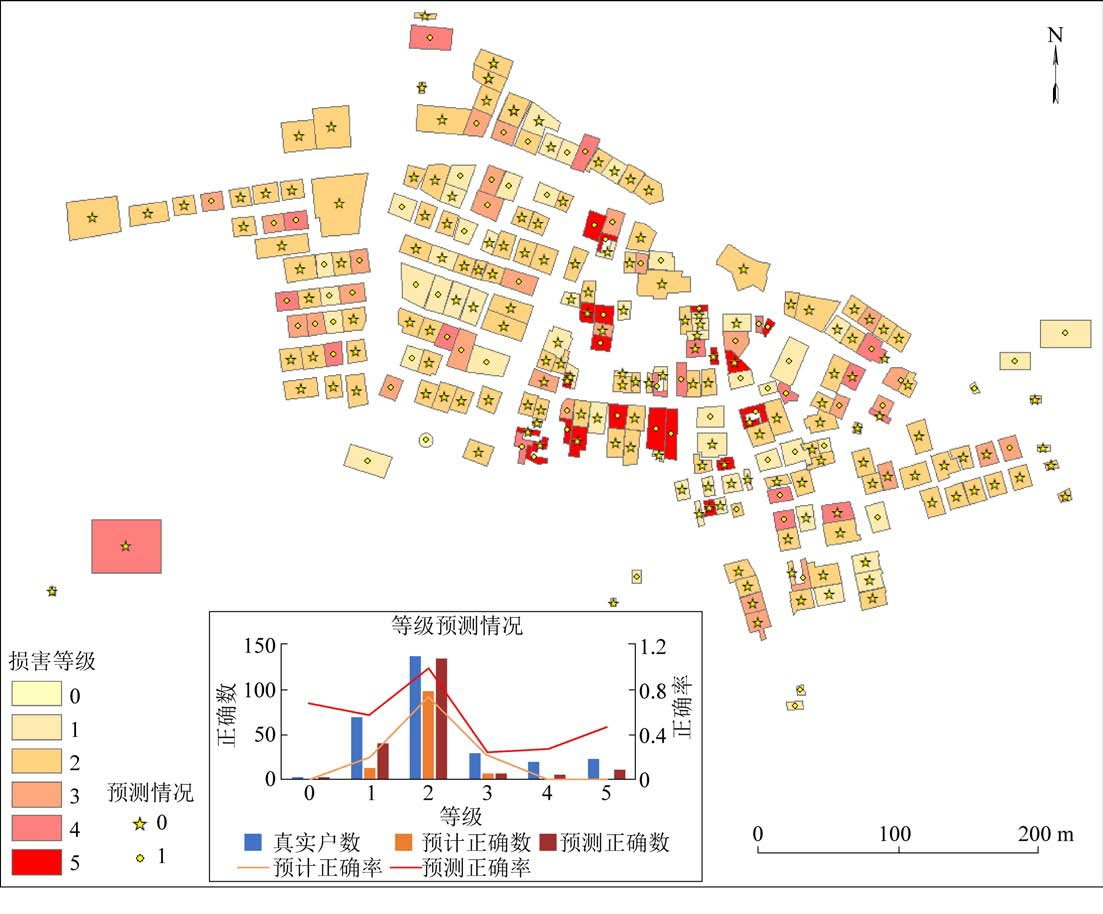

图8 测试集建筑物等级预测情况分布
Fig.8 Test set building grade forecast distribution chart

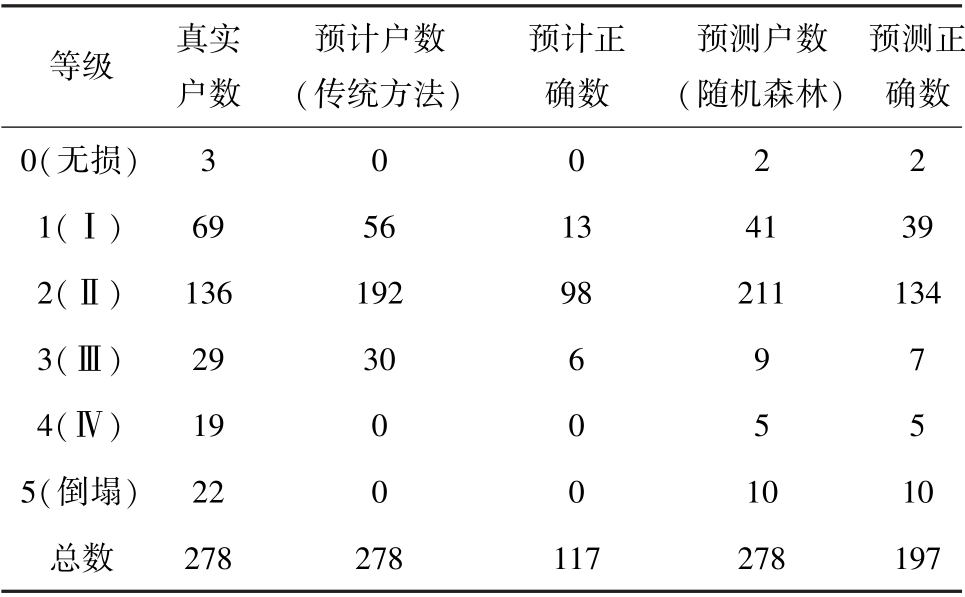

表3 等级统计
Table 3 Statistical of grades
等级 真实户数预计户数（传统方法）预计正确数预测户数（随机森林）预测正确数0（无损） 3 0 0 2 2 1（Ⅰ） 69 56 13 41 39 2（Ⅱ） 136 192 98 211 134 3（Ⅲ） 29 30 6 9 7 4（Ⅳ） 19 0 0 5 5 5（倒塌） 22 0 0 10 10总数 278 278 117 278 197
1）首先采用传统方法对采动区开采沉陷进行预计，按照《“三下”采煤及煤柱留设规范》各等级的地表变形值利用GIS 进行计算和分析，得出村庄建筑物所在位置的预计损害等级，但该等级分布主要与开采工作面位置、采深、采厚和预计参数有关，呈条带状分布，与实际调查结果不符。
2）根据预计的地表移动、变形等数据与建筑物调查数据选取采动区建筑物损害预测的5 个指标，采用深度学习的方法从遥感图像上提取了村庄的建筑物，根据样本编号和位置将指标数据连接到建筑物分布图上，整理出训练样本和测试样本，利用随机森林的分类方法训练和预测。 最终测试集的预测准确率为71%，传统方法的正确率为42%，相比传统预计方法有了很大的进步，能够为今后的采动区建筑物损害评价提供一种研究思路，对采动区的开采工作也有一些参考价值。
3）由于选取的指标不够全面且训练样本的数量有限和等级分布不均衡等因素的影响，使得研究结果的精度还有一定的提升空间，在后续的研究中可选取更全面的预测指标，增大训练样本集，并对数据进行筛选使得各等级的数据较为均衡再对采动区建筑物损害等级进行综合预测，提高预测精度使该评价方法能够应用到采动区开采的规划和管理工作中来。
