Numerical simulation study on the impact of high intensity mining activities on groundwater
-
摘要:

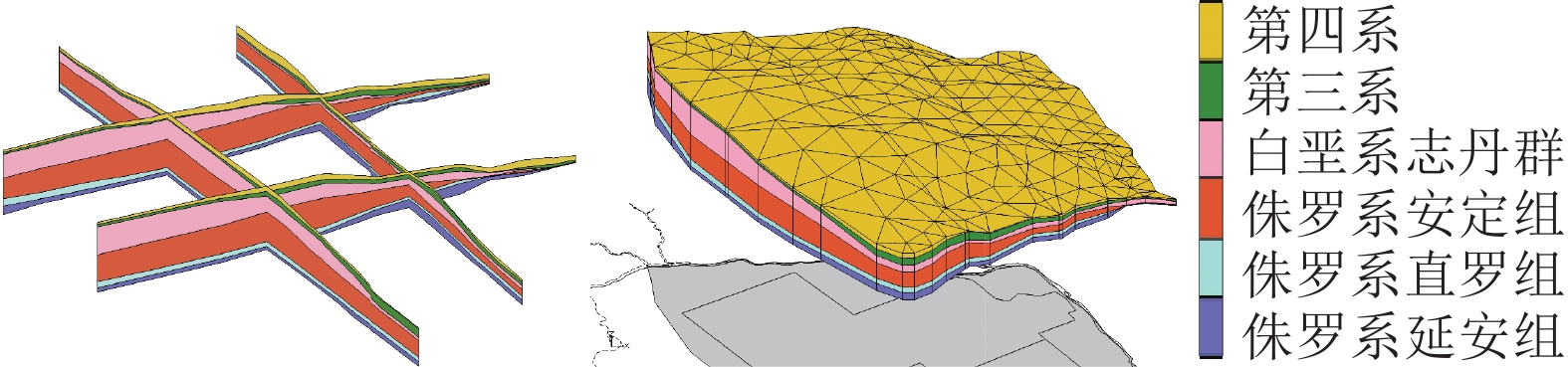

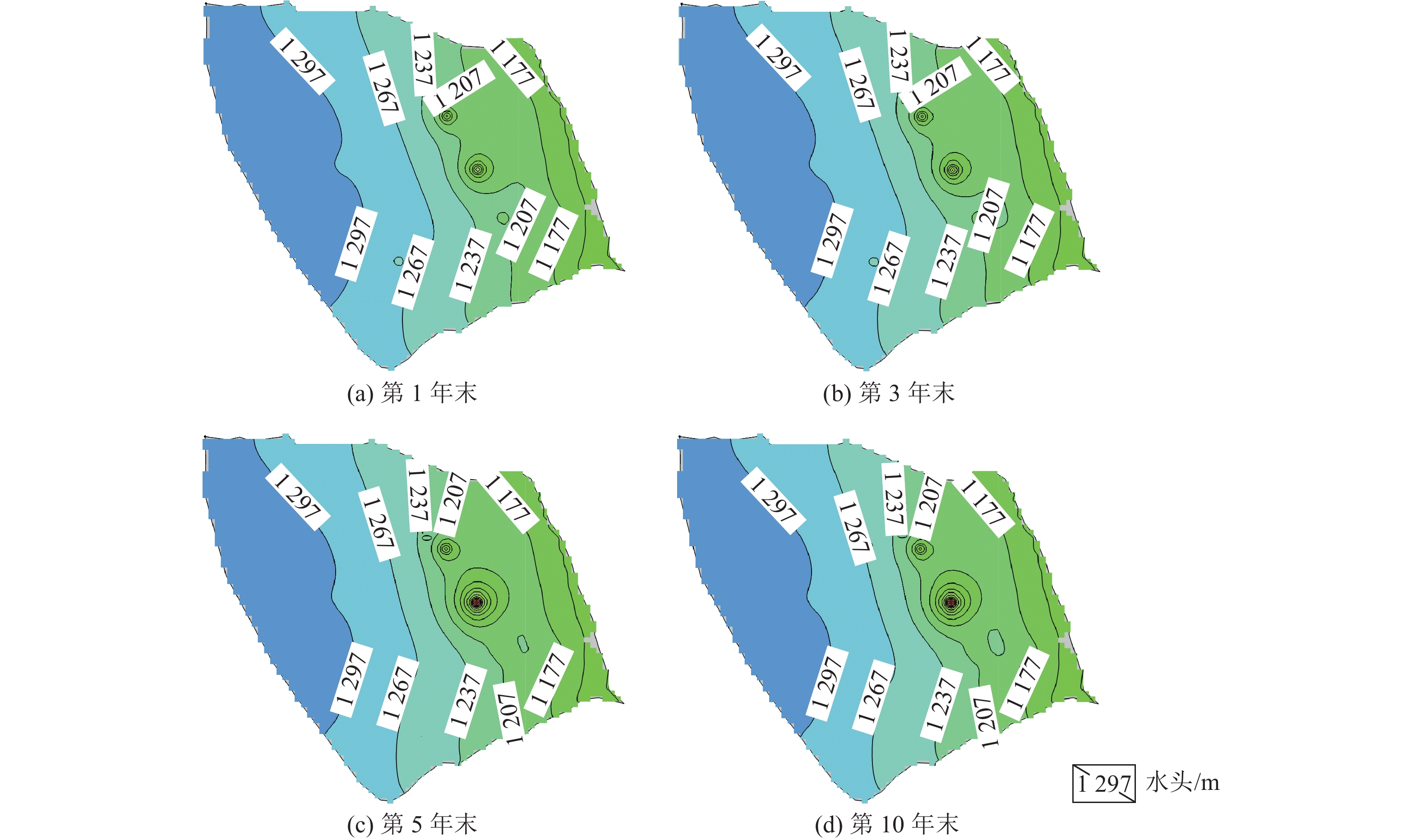

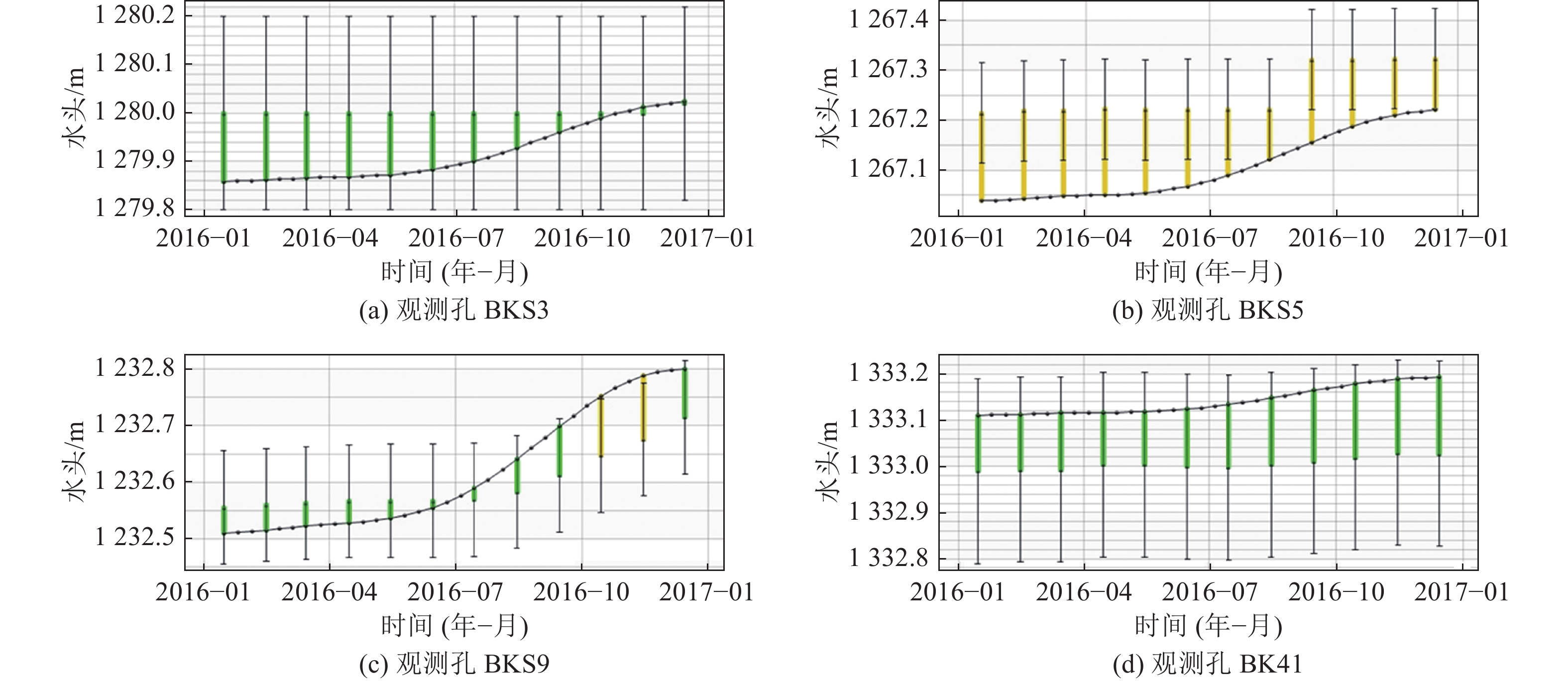

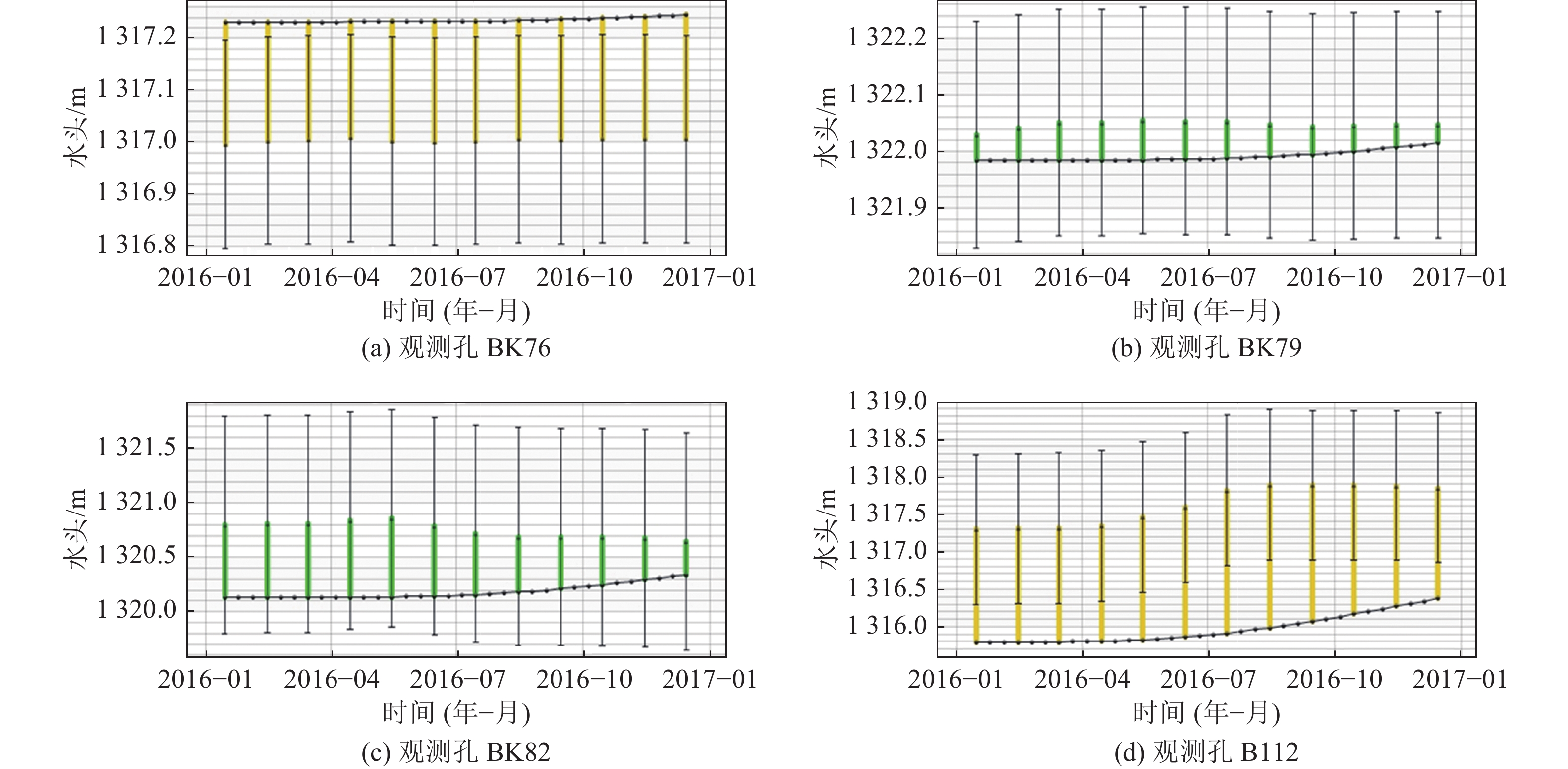

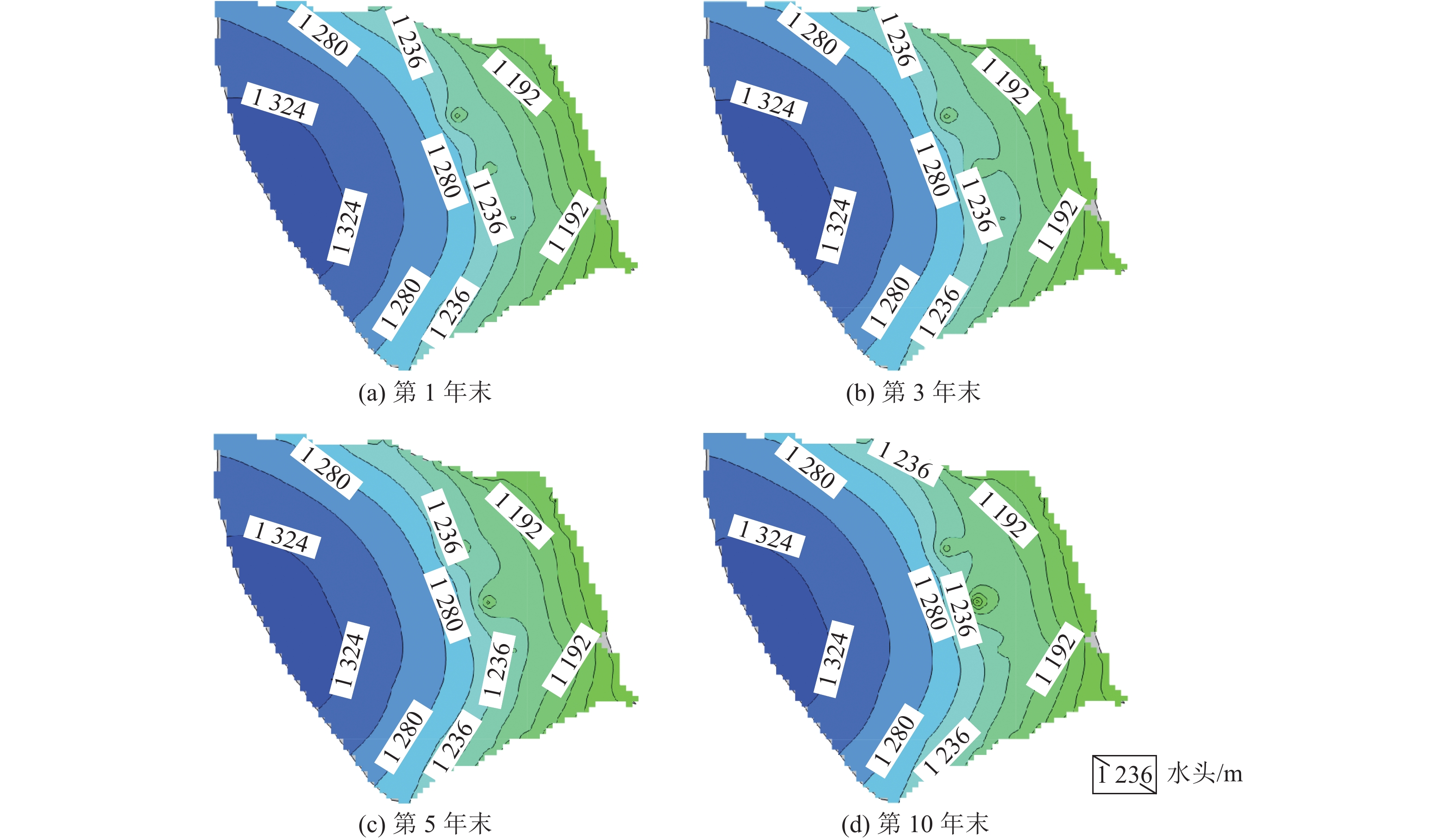

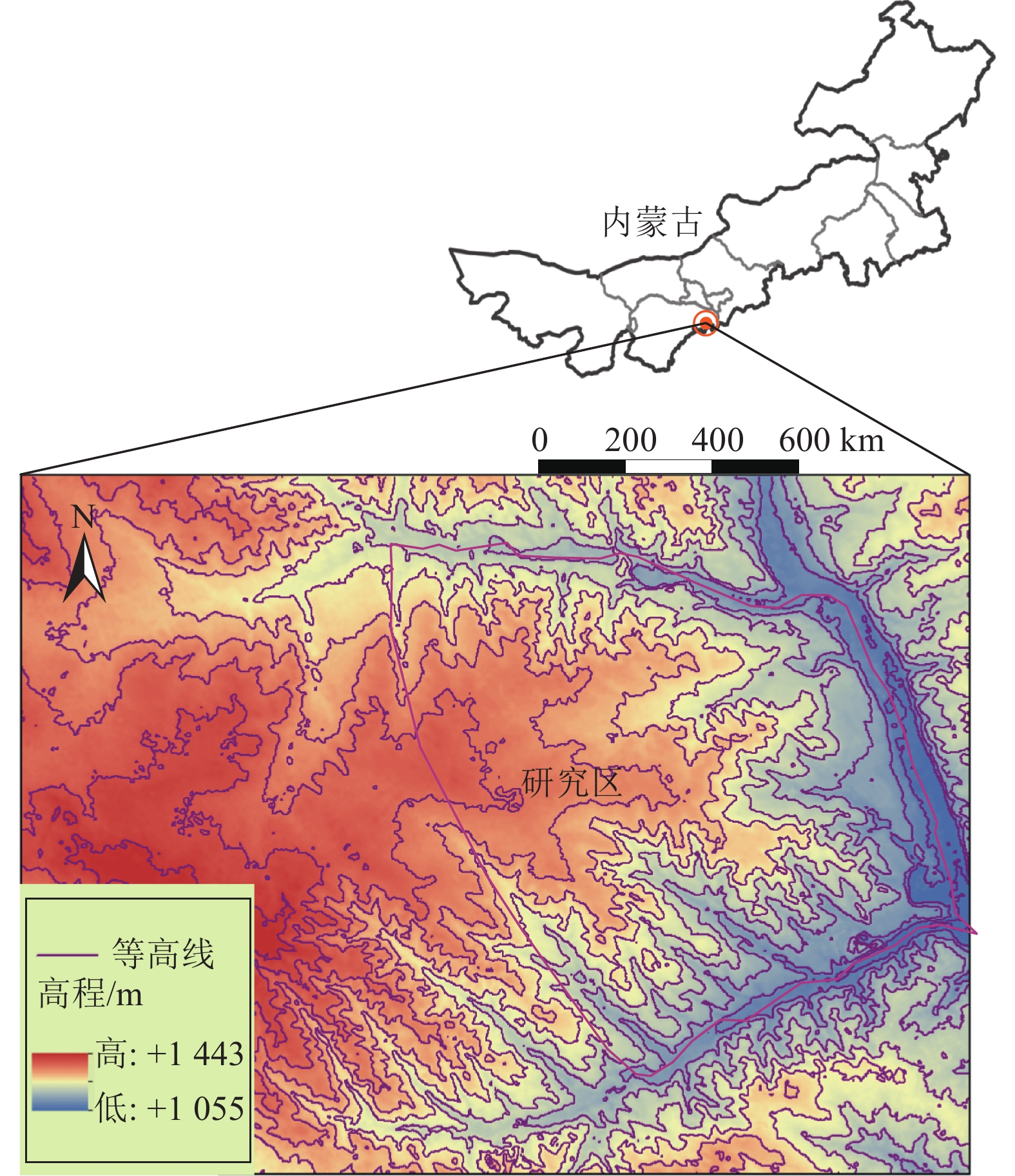

为探究高强度采矿活动对地下水的影响，选取内蒙古神东煤矿区某井田为研究对象，该煤矿为平面上开采面积占比大、空间上开采尺寸大、时间上开采速度快为特点的高强度开采方式。在收集整理相关水文气象、勘测资料的基础上，利用GMS(Groundwater Modeling System)数值模拟软件建立符合研究区水文地质条件的地下水流模型，对研究区未来10年采动影响下的地下水水位及流场进行预测分析，并对地下水水均衡状态进行分析。研究结果表明：高强度采动对直罗组含水层的扰动影响最大，在开采盘区内形成了多个水位降落漏斗，降落漏斗中心水位下降幅度由第1年末的105 m增大到第10年末的351 m，该层地下水整体水位与径流条件均发生改变。高强度采动对志丹群含水层的扰动影响较小，仅在矿井上方局部位置水流场发生改变，10年间，采掘中心处水位由20 m下降至116 m。通过水均衡分析可知，地下水总补给量为357589.74 m3/d，总排泄量为357563.62 m3/d，误差为0.0073%，其中降雨入渗是研究区的主要补给来源，占比51.90%，其次为河流补给，占比45.21%；河流排泄为主要排泄方式，占比达78.24%，其次为潜水蒸发，占比9.82%，矿井排水占比4.52%。志丹群和直罗组含水层补给排泄分别占区域总均衡量的12.0%和5.7%，其中矿井排水量为直罗组含水层的主要排泄方式，占比71.3%。研究结果为保护矿区生产安全与可持续发展提供一定依据。
Abstract:In order to explore the impact of high-intensity mining activities on groundwater, a mine field in Shendong Coal Mine Area of Inner Mongolia is selected as the research object. This mine is characterized by a large proportion of mining area on the plane, a large mining size in space and a fast mining speed in time. Based on the collection of relevant hydrometeorological and survey data, the Groundwater Modeling System numerical simulation software was used to establish a Groundwater flow model in accordance with the hydrogeological conditions of the study area. The Groundwater level and flow field under the influence of mining in the study area in the next 10 years were predicted and analyzed. The equilibrium state of groundwater is also analyzed. The results show that the disturbance of Zhiluo group Aquifer is most affected by high intensity mining, and several water level drop funnels are formed in the mining area. The water level in the center of the drop funnels increases from 105 m at the end of the first year to 351 m at the end of the tenth year, and the overall groundwater level and runoff conditions of this layer are changed. The influence of high intensity mining on the aquifer of Zhidan Group is small, and the water flow field changes only in the local position above the mine. In 10 years, the water level at the mining center decreases from 20 m to 116 m. According to the water balance analysis, the total groundwater recharge is 357 589.74 m3/d, and the total excretion is 357 563.62 m3/d, with an error of 0.0073%. Rainfall infiltration is the main recharge source in the study area, accounting for 51.90%, followed by river recharge, accounting for 45.21%. River drainage was the main way of discharge, accounting for 78.24%, followed by phreatic evaporation, accounting for 9.82%, and mine drainage, accounting for 4.52%. The recharge and discharge of the Zhidan group and Zhiluo group account for 12.0% and 5.7% of the total mean measurement in the region, respectively, and mine drainage is the main discharge mode of the Zhiluo Formation aquifers, accounting for 71.3%. The research results provide some basis for the protection of production safety and sustainable development in mining areas.
-
Keywords:
- coal mining /
- numerical simulation of groundwater /
- groundwater flow field /
- GMS
-
煤炭水分是连接煤炭流向与碳脉和估算煤炭相关CO2排放量的关键环节，煤炭高效脱水是实现“双碳”目标和推动煤炭资源绿色低碳发展的重要保障[1-2]。近年来，随着煤炭机械化开采的快速发展，以及富矿资源的日益枯竭，导致入选原煤中原生煤泥和次生煤泥的含量显著增加，高泥化煤泥水具有黏土矿物含量高、颗粒比表面积大、表面负电性强、水化作用明显、毛细管作用强等特点，致使煤泥滤饼水分偏高、过滤速度慢、过滤设备的工作效率低、煤泥利用价值低等问题[3-5]。
为提高煤泥固液分离效率，当前学者们围绕入料性质、药剂−颗粒相互作用、设备结构参数以及脱水工艺等多个方面进行了深入研究[6-10]，然而，现有研究多集中在相关影响因素的探究和宏观过滤效果的描述上，而针对滤饼孔隙结构特性以及渗流机理的研究报道却较为罕见，事实上，诸多影响因素可以通过改变滤饼孔隙参数，进而影响滤饼渗透率，最终导致过滤性能的差异。当前研究滤饼结构的途径仍然以连续切片观察法为主[11]，但是该方法是一种有损检测法，且只能在二维平面内分析滤饼特性，三维重建难度大。同时，由于滤饼自身存在易松散、水分高、颗粒成分复杂等特征，现有多孔介质孔隙结构表征方法，譬如压汞法、氮气吸附法、核磁共振法、扫描电镜法等[12-15]由于样品制备或测试条件等方面的限制也难以用于微细矿物滤饼结构的表征分析当中，如何实现滤饼结构的三维无损定量表征是选煤行业亟待解决的一大技术难题。
近年来，随计算机科学和相关图像重建技术的进步，显微CT技术凭借其成像精度高、易于重构、样品制备简单、无损检测等优势被快速推广到多孔介质研究领域当中，为矿物颗粒和滤饼孔隙结构研究提供了强有力的支持[16]。LIN和MILLER将显微CT技术和LBM模拟相结合，实现了精煤滤饼的三维定量分析和孔隙网络模型构建，并模拟计算了其渗透率[17-18]。LI等[19]通过X射线显微分析仪（3D-XRM）分析了石英/高岭石絮体的结构和滤饼的孔隙率。FENG等[20]在此基础上对石英矿物的滤饼的孔隙连通性、迂曲度、孔隙形状以及孔径分布等关键结构参数进行了提取和表征。以上研究为探索滤饼微观孔隙结构特征提供了新思路。此外，如何建立滤饼微观结构与渗透性之间的关系也是一个仍在研究中的关键课题。目前主流的多孔介质渗透率预测模型包括经典K-C方程和分形渗透率模型，由于经验系数的局限性和未充分考虑到孔隙结构参数的多样性和复杂性，致使其适用性受到了限制[21-24]。虽然先前学者对此做了大量的修正和优化，但对于各向异性的多孔介质，仍然无法准确地描述和预测其宏观渗透率。而对于滤饼这类高随机性复杂多孔介质的孔渗关系的报道更是少之甚少。
笔者以煤泥、精煤、高岭石、蒙脱石以及石英等矿物为研究对象，分析了其过滤性能和渗透性的差异，利用CT扫描技术，研究了不同矿物颗粒的三维滤饼孔隙结构特性，并结合核磁共振技术，引入束缚水饱和度和孔隙截面形状分形维数，对现有分形渗透率模型进行修正，建立了滤饼微观渗透率预测模型，以期为完善固液分离理论与和优化脱水操作等提供依据和借鉴。
1. 试验材料与表征
试验中使用的煤泥来自山西焦煤集团公司西曲选煤厂的浓缩机底流样品，质量浓度为380 g /L，该煤泥样品45 μm以下的微细矿物颗粒占87.09%; d50=17.21 μm，灰分为67.82%。使用MiniFlex600型X射线衍射仪对该煤样进行XRD分析，其XRD图谱如图1所示。由XRD测试图谱结果可知，煤泥中含有大量的高岭石、石英、蒙脱石、白云石、碳酸钙等矿物质。为了进一步考察煤泥样品各组分对其滤饼孔隙结构和渗透率的影响，本文选取精煤、高岭石、蒙脱石以及石英纯矿物作为研究对象。其中，精煤样品来自于山西焦煤集团公司西曲选煤厂的浮选精煤，试验所用钠基蒙脱石(Na-Mt)原矿选自内蒙古赤峰市，高岭石为化学纯样品，纯度为99%，石英样品为河北富彩纳米材料公司生产的高纯度石英（SiO2>99%）。采用Microtrac S3500激光粒度分析仪分别对试验样品粒度组成进行分析，结果如图2所示。由图2可知，精煤、石英、高岭石以及蒙脱石颗粒的中值粒径d50分别为31.71、32.48、18.5和0.48 μm。
2. 试验方法
2.1 过滤试验
采用图3所示的试验室自主研制的智能加压脱水试验装置进行煤泥脱水试验，具体步骤如下：①量取100 mL煤泥水样品充分混合搅拌5 min；②打开加压脱水机的空气压缩泵，调节压力，将煤泥水倒入样品池中，将样品池安装固定至脱水机内；③打开数据采集软件和智能加压脱水机启动开关，实时记录滤液体积、过滤时间及压力变化值；④将滤饼放置在105 ℃的烘箱内干燥并测量其水分；⑤根据公式（1）和公式（2）分别计算滤饼渗透率和平均过滤速度，利用文献[16]中的方法计算滤饼比阻。
$$ \frac{Q}{A} = - \frac{k}{\mu }\frac{{\Delta P}}{L} $$ (1) 式中：Q为流体流过滤饼的流量，
${{\rm{m}}^3}/ {{\rm{S}}}$ ；A为过滤器截面积，m2；k为滤饼渗透率，m2；μ为滤液黏度，${\rm{Pa}} \cdot {\rm{s}}$ ；∆P为滤饼两端的压差，Pa；L为渗流路径长度，m。$$ u = \frac{V}{{At}} $$ (2) 式中：V为滤液体积；A为过滤面积；t为过滤时间。
2.2 CT试验
利用nanoVoxel-4000 高分辨X 射线三维显微镜分别对不同矿物的滤饼样品进行CT分析，该CT 扫描系统主要由X 射线源、平板探测器、精密样品台、图像采集系统、三维图像重建和处理系统等组成。将聚丙烯圆管垂直向下插入压滤成型的滤饼进行取样，将夹有滤饼的采样器放置液氮罐中冷却10 min，从液氮罐中取出采样器，立即放入冷冻干燥箱中冷冻24 h 得到硬化后的滤饼，将试样固定在载物台上，打开主控计算机，开启X射线源，设置扫描电压为70 kV，电流40 μA，曝光时间为60 s，将旋转360°后所获得的一系列投影图进行图像重构后得到滤饼样品的三维图像（图4）。
2.3 低场核磁共振试验
采用上海纽迈电子科技有限公司生产的MacroMR12-150H-I系列核磁共振分析仪对冷冻干燥后的滤饼试样（饱水状态下）进行低场核磁共振测试，采用 CPMG 序列采集样品信号值，测试参数设置如下：共振频率为12.98 MHz，磁体强度0.55 T，线圈直径为25 mm，磁体温度为32 ℃，回波数为8000，回波时间为0.2 ms，采样等待时间为3000 ms，重复扫描次数为32，试验在 25 ℃恒温环境下进行。采样结束后，等间隔对滤饼的回波曲线进行取点，并保存数据，采用CONTIN算法对滤饼样品的回波曲线进行反演得到样品T2分布曲线，对T2分布曲线中不同的峰进行积分，得到该部分水分的面积，即水分分布。
3. 试验结果与讨论
3.1 过滤试验结果
为考察不同矿物的过滤脱水特性，分别对煤泥、精煤、高岭石、蒙脱石以及石英进行了加压过滤试验，以滤饼水分，滤饼比阻，滤饼渗透率及平均过滤速度为指标分别考察其过滤性能，试验结果见表1。不同矿物的过滤结果表明，由于微细黏土矿物（蒙脱石和高岭石）粒度细，比表面积大、强亲水性和强表面电负性等特点，因而其过滤速度最慢，滤饼比阻和水分最高，煤泥样品由于集中了大量的黏土矿物，其体系十分稳定复杂，脱水也较为困难。而精煤和石英的粒度较大且分布集中，表面性质较为稳定，因此过滤速度最快，滤饼比阻和水分最低。
表 1 不同矿物的过滤性能分析结果Table 1. Statistic results of filtration performance样品 滤饼水分/
%滤饼比阻/
（m·kg−1）渗透率/
(10-12·m2)平均过滤速度/
（m·s−1）蒙脱石 67.73 4.96×1013 3.65×10−7 1.35×10−6 高岭石 39.67 2.17×1013 1.84×10−3 4.55×10−6 石英 17.48 9.80×108 3.73 1.47×10−3 精煤 19.31 4.58×108 1.74 7.81×10−4 煤泥 29.65 1.13×1010 0.25 8.27×10−5 3.2 CT试验结果
在AVIZO 2019软件中利用三维中值滤波算法对5种不同矿物滤饼的CT灰度图像进行滤波增强处理，以提高图像质量，便于后续图像分割及定量分析，并利用Interactive Thresholding模块与Interactive Top-Hat 模块相结合的图像分割方法对微米级CT灰度图像进行二值化分割（图5），划分出孔隙和矿物颗粒基质，将孔隙区域用蓝色渲染并进行三维重构（图6、图7），依据分割结果计算各滤饼的孔隙率，并与气测法所测结果进行对比，以验证CT方法的准确性和可行性。使用Axis Connectivity命令模块对滤饼孔隙连通性进行分析，分别统计滤饼多孔介质当中的联通孔隙、孤立孔隙以及颗粒的的体积，最后计算孤立孔隙占总孔隙的体积比例及连通孔隙的体积比，5种矿物滤饼的孔隙连通性分析结果见表2，进一步利用Separate Objects功能将相互连接的整体孔隙分割为单一的对象（图8），并用于孔隙特征定量分析，分别统计不同矿物滤饼的孔隙率和连通性以及孔径分布，结果分别如表2和图9所示，使用Auto Skeleton命令将孔隙空间的体素骨架转换为由节点和线段组成的孔隙中轴线图，其中节点是分支点和端点，而线段是连接节点的曲线（图10），并计算各个样品的孔隙迂曲度（图11）。
![]()
图 5 不同矿物滤饼的原始二维切片Figure 5. Original two-dimensional slice images of cakes with different mineral![]()
图 7 滤饼孔隙空间三维重构结果Figure 7. Three-dimensional reconstruction results of filter cake pore space表 2 孔隙连通性分析结果Table 2. Analysis results of pore connectivity样品 实测孔隙率/% 总孔隙率/% 有效孔隙率/% 孤立孔比例/% 高岭石 6.34 6.22 5.11 17.81 蒙脱石 5.18 5.73 3.89 32.09 石英 50.33 51.14 49.82 2.58 精煤 40.06 41.15 38.58 6.24 煤泥 16.93 18.18 16.52 9.13 以上结果表明：CT扫描方法能够准确地提取和分割滤饼图像内的颗粒基质和孔隙空间，其孔隙率测试结果与气测法结果吻合良好。石英和精煤滤饼孔隙率最高且连通性最佳，孤立孔比例最低，而高岭石和蒙脱石滤饼孔隙最低，且连通性极差，孤立孔所占比例较大，煤泥滤饼有效孔隙率较低，连通性较差；蒙脱石滤饼孔隙尺寸最小，10 μm以下孔径占到90%以上，高岭石滤饼的孔径也较细，煤泥滤饼孔道较狭窄，孔径略大于粘土矿物滤饼，而精煤滤饼的平均孔径最大，石英次之，且以10～30 μm的大孔为主；煤泥滤饼的迂曲度最大，精煤滤饼迂曲度最小，石英次之，而蒙脱石和高岭石滤饼由于孔隙数量较少，孔径较小的原因导致迂曲度也较大。
![]()
图 10 不同矿物滤饼的孔隙中轴线提取结果Figure 10. Extraction results of pore central axis of cakes with different minerals![]()
图 11 不同矿物滤饼的孔隙迂曲度计算结果Figure 11. Calculation results of pore tortuosity of cakes with different minerals3.3 现有渗透率模型的验证
在微细矿物过滤过程中，流体在滤饼中的渗流往往会受到其自身孔隙结构的控制，考察滤饼微观结构对其渗透率的影响并建立两者之间的相关关系是评价宏观过滤性能的重要基础。目前广泛使用的渗透率预测模型仍然以KC方程为主，其表达式如下：
$$ K = \frac{{{\phi ^3}}}{{k{{(1 - \phi )}^2}{S^2}}} = \frac{{{\phi ^3}}}{{36k{{(1 - \phi )}^2}}}{d^2} $$ (3) 其中，K为多孔介质的渗透率；ϕ为多孔介质的孔隙率；S为颗粒的比表面积；d为颗粒粒径；k为常数，经验系数，随材料变化而变化，对于均匀固定的颗粒床，k通常取5，对于快速移动的床层，k近似为3.36。
众所周知，KC方程虽被广泛应用于众多领域的多孔介质渗透率预测中，但KC常数是一个没有明确物理意义的经验常数，且研究表明KC常数是一个依赖于微观孔隙结构参数的变量，该方程自提出以来就被不断修正以改进其计算精度。分形作为描述复杂、无规、非线性物体的可行理论工具，逐渐替代传统欧氏几何方法被广泛用于描述多孔介质微结构，XU和YU[25]根据分形几何理论并结合毛管束模型提出了具有分形特征的KC方程，具体表达形式如方程（4）所示：
$$ K = \frac{{{{(\text{π} {D_{\rm{f}}})}^{{{(1 - {D_{\rm{T}}})} \mathord{\left/ {\vphantom {{(1 - {D_{\rm{T}}})} 2}} \right. } 2}}}}}{{128}}\frac{{{{\left[ {4(2 - {D_{\rm{f}}})} \right]}^{{{(1 + {D_{\rm{T}}})} / 2}}}}}{{3 - {D_{\rm{f}}} + {D_{\rm{T}}}}}{\left( {\frac{\varphi }{{1 - \varphi }}} \right)^{{{(1 + {D_{\rm{T}}})} / 2}}}\lambda _{\max }^2 $$ (4) 式中：K为渗透率；Df为孔径分布分形维数；DT为孔隙迁曲度的分形维数；
$\varphi $ 为孔隙率；λmax为多孔介质中的最大孔径。区别于其它渗透率模型，该模型考虑到孔隙特征中孔隙大小分布分形维数Df和孔道迁曲度分形维数DT及孔隙率三个重要参数对渗透率的影响，更加接近实际流动情况，也得到了具有分形形式的KC常数，称之为双重分形渗透率模型。首先将滤饼孔隙率和颗粒平均粒径（d50）的数据导入KC方程中，分别将k值取为5和3.36，计算5块不同矿物的滤饼渗透率。同时，滤饼孔隙是一种具有高随机性和复杂性的多孔微结构，因此亦使用双重分形渗透率模型对滤饼渗透率进行了预测，来评价这2种模型在滤饼渗透率预测方面的适用性及可靠性。表3为采用双重分形模型以及KC方程对不同矿物滤饼渗透率的预测以及与实测渗透率之间的比较，由表3可知，当k值取为5时，KC方程会低估滤饼的渗透率，且整体预测误差较大。当k值取为3.36时，K-C模型的预测值和测量值之间的误差有所减小，预测精度一定程度上也得到了改善，但是整体预测结果与实测值仍存在较大误差，KC模型的误差可归因于经验方法确定的KC常数和粒径。先前学者指出KC模型是基于等径且笔直平行毛细管束模型开发的，而实际滤饼孔隙是包含复杂曲折度和孔径分布特征的，同时，KC常数是针对均匀球形颗粒填充床的假设而提出的，实际滤饼中沉积颗粒的尺寸范围很广，取决于沉积矿物的压实和分选特性，在实际工程应用中，颗粒直径d亦或比表面积S是很难确定的，且很难使用控制粒径来反映实际的颗粒分布情况，因此，将k值作为常数来预测其渗透率显然是不合理的。表3数据同样表明，双重分形渗透率模型整体预测精度明显优于KC方程，对精煤和石英滤饼的渗透率预测值与实测值较为接近，但是对黏土矿物和煤泥滤饼的预测误差依旧较大，由此可见，双重分形渗透率模型依然难以胜任滤饼渗透率的预测，其误差源可能是由以下原因引起的：双重分形模型是基于Hagen-Poiseulle方程和Darcy定律而开发的，而Hagen-Poiseulle方程是在单一圆柱毛细管束基础上所建立的，未考虑到孔隙截面形状的影响作用。众所周知，滤饼通常具有可压缩性，其孔隙形状是非常复杂的，往往取决于沉积颗粒自身的形状和排列方式，将其孔隙截面形状简化为标准圆形显然是不合理的，从而致使双重分形渗透率计算模型与实际测试结果存在的较大差异。
表 3 不同渗透率模型预测结果对比Table 3. Comparison of prediction results of different permeability models样品 渗透率实测值/
(10−12·m2)KC方程
(k=5)KC方程
(k=3.36)双重分形模型
渗透率/(10−12·m2)蒙脱石 3.65×10−7 8.09×10−8 1.20×10−7 8.15×10−7 高岭石 1.84×10−4 3.49×10−4 5.19×10−4 2.93×10−4 石英 3.73 2.88 4.28 3.14 精煤 1.74 0.85 1.27 1.91 煤泥 0.25 1.87×10−3 2.78×10−3 0.13 3.4 煤泥滤饼微观渗透率模型的修正
针对传统分形渗透率模型中将孔隙截面简化为圆形的理想化模型的局限性，根据分形理论建立的新型毛管束模型，从而建立一个包含孔隙形状分形维数的三重分形多孔介质渗透率模型。实际滤饼孔隙结构是由不规则截面形状的孔道组成，如图12所示，根据分形理论，对于二维空间内的不规则分形几何体，MANDELBROT[26]提出垂直于流动方向单位截面中的毛管的孔隙面积
$ A(\varepsilon ) $ 和周长$ C(\varepsilon ) $ 满足如下呈幂函数关系：$$ {\alpha _D}(\varepsilon ) = {\alpha _0}{\varepsilon ^{(1 - D)/D}} = \frac{{{{\left[ {C(\varepsilon )} \right]}^{\frac{1}{D}}}}}{{{{\left[ {A(\varepsilon )} \right]}^{\frac{1}{2}}}}} = \frac{{{{(2\text{π} {r_{\rm{c}}})}^{\frac{1}{D}}}}}{{{{(\text{π} {r_{\rm{a}}}^2)}^{\frac{1}{2}}}}} $$ (5) 式中，
$ C(\varepsilon ) $ 为孔隙截面的周长；$ A(\varepsilon ) $ 为孔隙截面的面积；D为形状分形维数；ra为截面面积当量半径；rc为截面周长当量半径。将式（5）变形整理，可得：
$$ {r_{\rm{c}}} = \frac{1}{2}{\text{π} ^{\frac{D}{2} - 1}}{\alpha _D}{(\varepsilon )^D}{r_{\rm{a}}}^D = b{r_{\rm{a}}}^D $$ (6) 在Hagen-Poiseulle流动中，流体在孔道内作定常层流时，孔道内部具有相同速度梯度的流体，其黏滞阻力可表示为
$$ {F_{\rm{V}}} = \mu {A_{\rm{x}}}\frac{{{\rm{d}}v}}{{{\rm{d}}x}} $$ (7) 式中：
${F_{\rm{V}}}$ 为流体黏滞阻力；μ为流体的黏度；Ax为具有相同速度梯度的流动层的层面积；dv/dx为速度梯度。Ax又可写作：
$$ {A_{\rm{x}}} = 2\text{π} {r_{{\rm{cx}}}}{L_{\rm{t}}} = 2\text{π} {r_{{\rm{cx}}}}\tau {L_{\rm{o}}} $$ (8) 其中，rcx为具有速度梯度dv/dx的流动层的周长当量半径；Lt=τL0为孔道实际长度；L0为孔道直线长度；τ为孔道迂曲度。
将式（6）和（7）联立得到：
$$ {F_{\rm{V}}} = 2\text{π} {r_{{\rm{px}}}}\mu \tau {L_{\rm{o}}}\frac{{{\rm{d}}v}}{{{\rm{d}}{r_{{\rm{ax}}}}}} $$ (9) 其中，rax为速度梯度为dv/dx的渗流截面的面积当量半径。
此时，作用在同一流动截面上的流体驱动力为
$$ {F_{\rm{d}}} = \text{π} {r_{{\rm{ax}}}}^2({P_1} - {P_2}) = \text{π} {r_{{\rm{ax}}}}^2\Delta P $$ (10) 式中：Fd为垂直截面流动的驱动力；P1和P2分别为孔道两端的压力。当流体在做无加速度运动时，其驱动力等于黏滞阻力，即：
$$ 2\pi {r_{{\rm{cx}}}}\mu \tau {L_{\rm{o}}}\frac{{{\rm{d}}v}}{{{\rm{d}}{r_{{\rm{ax}}}}}} = - \pi {r_{{\rm{ax}}}}^2\Delta P $$ (11) 将式（5）代入公式（11）中，可得：
$$ {{\rm{d}}{v}} = - \frac{{{r_{{\rm{ax}}}}^2\Delta p}}{{2\mu \tau {L_{\rm{0}}}{r_{{\rm{cx}}}}}}{\rm{d}}{r_{{\rm{ax}}}} = - \frac{{{r_{{\rm{ax}}}}^{2 - D}\Delta p}}{{2b\mu \tau {L_{\rm{0}}}}}{\rm{d}}{r_{{\rm{ax}}}} $$ (12) 对上式积分可得：
$$ v = - \frac{{r_{{\rm{ax}}}^{3 - D}\Delta p}}{{2(3 - D)b\mu \tau {L_0}}} + C $$ (13) 式中，v为当量半径为rax的截面中流体的流速；C为积分常数。
当rax=ra时，v=0，则积分常数C为
$$ C = \frac{{r_{{\rm{ax}}}^{3 - D}\Delta p}}{{2(3 - D)b\mu \tau {L_0}}} $$ (14) 联立公式（12）和（13），可得：
$$ v = \frac{{(r_{\rm{a}}^{3 - D} - r_{{\rm{ax}}}^{3 - D})\Delta p}}{{2(3 - D)b\mu \tau {L_0}}} $$ (15) 将整个孔道中各层内的流量叠加，积分即可得到整个孔道内流体的流量：
$$ q = \int_0^{{r_{\rm{a}}}} {v{\rm{d}}{A_{{\rm{cx}}}} = \int_0^{{r_{\rm{a}}}} {2\text{π} {r_{{\rm{ax}}}}v{\rm{d}}{r_{{\rm{ax}}}} = \frac{\text{π} }{{2(5 - D)b}}\frac{{\Delta p}}{\mu }\frac{{r_{\rm{a}}^{5 - D}}}{{\tau {L_0}}}} } $$ (16) 其中，Acx为具有相同速度梯度的截面面积，因为截面的面积当量直径λ与当量直径ra满足如下关系：
$$ {r_{\rm{a}}} = \lambda /2 $$ (17) 将上式代到式（16），可得整个孔道内流体的流量q(λ)：
$$ q(\lambda ) = \frac{\pi }{{{2^{(6 - D)}}(5 - D)b}}\frac{{\Delta P}}{\mu }\frac{{{\lambda ^{(5 - D)}}}}{{\tau {L_0}}} $$ (18) 将孔径为λ，长度为Lt(λ)的各孔隙中的流体流量q(λ)相叠加，进行积分即可得到所有孔道内的总流量Q：
$$\begin{array}{c} Q = - \displaystyle\int_{{\lambda _{\min }}}^{{\lambda _{\max }}} {q(\lambda ){\rm{d}}N} =\\ \displaystyle\int_{{\lambda _{\min }}}^{{\lambda _{\max }}} {\frac{\pi }{{{2^{(6 - D)}}(5 - D)b}}\dfrac{{\Delta P}}{\mu }} \dfrac{{{\lambda ^{5 - D}}}}{{\tau {L_0}}}{D_{\rm{f}}}\lambda _{\max }^{{D_{\rm{f}}}}{\lambda ^{ - ({D_{\rm{f}}} + 1)}}{\rm{d}}\lambda \end{array}$$ (19) $$ \begin{array}{c} Q = \dfrac{\pi }{{{2^{(6 - D)}}(5 - D)b}}\dfrac{{\Delta P}}{{\mu L_0^{{D_{\rm{T}}}}}}\dfrac{{{D_{\rm{f}}}}}{{4 - D - {D_{\rm{f}}} + {D_{\rm{T}}}}}\lambda _{\max }^{4 - D + {D_{\rm{f}}}} \times \\ \left[ {1 - {{\left( {\dfrac{{{\lambda _{\min }}}}{{{\lambda _{\max }}}}} \right)}^{4 - D - {D_{\rm{f}}} + {D_{\rm{T}}}}}} \right] \\[-15pt] \end{array}$$ (20) 又因为λmin <<λmax，因此λmin/λmax是无限接近于0的，引入多孔介质的横截面积A0，可以将式（20）写为
$$ Q = \frac{\pi }{{{2^{6 - D}}(5 - D)b}}\frac{{L_0^{1 - {D_{\rm{T}}}}}}{{{A_0}}}\frac{{{D_{\rm{f}}}}}{{4 - D - {D_{\rm{f}}} + {D_{\rm{T}}}}}\lambda _{\max }^{4 - D + {D_{\rm{T}}}}\frac{{{A_0}\Delta p}}{{\mu {L_0}}} $$ (21) 根据达西定律，多孔介质孔隙内的流量Q为
$$ Q = \frac{{K{A_0}\Delta p}}{{\mu {L_0}}} $$ (22) 将式（21）和式（22）联立，可得渗透率K为
$$ K = \frac{\pi }{{{2^{6 - D}}(5 - D)b}}\frac{{L_0^{1 - {D_{\rm{T}}}}}}{{{A_0}}}\frac{{{D_{\rm{f}}}}}{{4 - D - {D_{\rm{f}}} + {D_{\rm{T}}}}}\lambda _{\max }^{4 - D + {D_{\rm{T}}}} $$ (23) 根据孔隙的分形标度律，可知多孔介质的总孔面积AP为
$$ {A_{\rm{P}}} = - \int_{{\lambda _{\min }}}^{{\lambda _{\max }}} {\pi \frac{{{\lambda ^2}}}{4}} {\rm{d}}N(\lambda ) = \frac{\pi }{4}\frac{{{D_{\rm{f}}}}}{{2 - {D_{\rm{f}}}}}\lambda _{\max }^2(1 - {\phi _{\rm{e}}}) $$ (24) 则单元的总横截面面积A0为
$$ {A_0} = \frac{{{A_{\rm{p}}}}}{{{\phi _{\rm{e}}}}} = \frac{\pi }{4}\frac{{{D_{\rm{f}}}}}{{2 - {D_{\rm{f}}}}}\lambda _{\max }^2\frac{{(1 - {\varphi _{\rm{e}}})}}{{{\varphi _{\rm{e}}}}} = L_0^2 $$ (25) 将公式（25）代入公式（23）当中，可得多孔介质的有效渗透率为
$$ \begin{array}{c}K = \dfrac{{{{(\pi {D_{\rm{f}}})}^{(1 - {D_{\rm{t}}})/2}}}}{{{2^{(6 - D)}}(5 - D)b}}\dfrac{{{{\left[ {4(2 - {D_{\rm{f}}})} \right]}^{(1 - {D_{\rm{t}}})/2}}}}{{4 - D - {D_{\rm{f}}} + {D_{\rm{t}}}}} \times \\ {\left( {\dfrac{{{\varphi _{\rm{e}}}}}{{1 - {\varphi _{\rm{e}}}}}} \right)^{(1 - {D_{\rm{t}}})/2}}\lambda _{\max }^{3 - D} \end{array}$$ (26) 式（26）即为三重分形渗透率的解析表达式，在此简称Ft模型，该方程不包含任何经验常数，且每一项都有明确的物理意义，它表明多孔介质的渗透率是一个关于微观孔隙结构参数（孔道迂曲度分形维数、孔径分布分形维数、孔隙形状分形维数以及有效孔隙率）的函数。在实际应用过程中，孔隙形状分形维数D可以通过Mandelbrot提出的分形几何体的周长和面积之间的相关关系来确定（公式（20）），将CT扫描获取的滤饼二维切片图中的孔隙周长和面积进行统计并计算lg P和lg A，在双对数坐标系下作图进行线性回归分析，所得直线斜率的2倍即为D。将CT扫描获取的最大孔隙尺寸λmax和最小孔隙尺寸λmin代入公式（27）计算得到孔隙尺寸分形维数Df，将迂曲度的数据代入公式（29）计算迂曲度分形维数DT，再结合有效孔隙率
${\varphi _{\rm{e}}} $ 的数据，通过公式（26）计算各滤饼试样的渗透率，结果见表4。由表4可知，Ft模型对于精煤和石英滤饼的适用性较好，而对于蒙脱石、高岭石及煤泥滤饼的渗透率预测结果却并不合理，原因在于黏土矿物颗粒表面具有强亲水和电负性，水分子能够通过氢键在其表面发生水化作用形成水化膜及束缚水，大量的束缚水会占据孔隙空间，致使渗流有效通道锐减，而Ft模型并未考虑束缚水对流体渗流的影响，因此其计算结果必然会偏大，必须对其进行修正，排除束缚水占据的无效孔隙的影响，才能用于黏土渗透系数的预测。表 4 滤饼渗透率实测值与预测值的对比Table 4. Results of measured and calculated permeability样品 水测渗透率/
(10−12·m2)三重分形模型
渗透率/(10−12·m2)相对误差/% 蒙脱石 3.65×10−7 5.12×10−7 40.27 高岭石 1.84×10−4 2.05×10−4 11.41 石英 3.73 3.81 2.14 精煤 1.74 1.78 2.30 煤泥 0.25 0.27 8.00 $$ {\left( P \right)^{\frac{1}{D}}} = {a_0}{\left( A \right)^{\frac{1}{2}}} $$ (27) $$ {D_{\rm{f}}} = 2 - \frac{{\ln {\varphi _{\rm{e}}}}}{{\ln ({\lambda _{\min }}/{\lambda _{\max }})}} $$ (28) $$ {D_{\rm{t}}} = 1 + \frac{{\ln \tau }}{{\ln ({L_0}/\lambda )}} $$ (29) 3.5 滤饼束缚水饱和度的测定
为了束缚水占据总孔道的比例，采用低场核磁共振分析仪分别测量五个滤饼样品的水分分布，通过对弛豫信号进行反演得到各自的横向弛豫时间T2分布曲线，如图13所示。随着横向弛豫时间的增加，将这些独立的峰代表的水分自左向右分为颗粒内部束缚水、颗粒间束缚水以及自由水，各部分的面积和比例见表5。结合图13和表5中数据分析可知，蒙脱石因其特殊的2∶1型层状晶体结构，极易吸水膨胀，因此其滤饼中颗粒内部存在大量的束缚水，颗粒间存在少量的束缚水，孔隙内自由水含量极低，说明其滤饼孔隙多为无效孔道；煤泥、石英和高岭石滤饼的T2反演图谱曲线上均存在颗粒内束缚水和自由水2个明显的波峰，其中，高岭石束缚水和自由水峰的位置更靠左，束缚水峰面积略大于石英，自由水峰面积略小于石英滤饼，说明高岭石颗粒更容易膨胀水化，滤饼内束缚水含量更高；煤泥颗粒成分复杂，黏土矿物含量较高，其滤饼内也存在大量的颗粒内束缚水；精煤滤饼T2图谱曲线在100 ms附近呈现一个尖锐的独立峰，在3 ms附近出现一个极其微弱的峰，表明其滤饼内几乎不存在束缚水，自由水含量极高，多为连通的有效孔道。
![]()
图 13 不同矿物滤饼的横向弛豫时间分布曲线Figure 13. Transverse relaxation time distribution curve of different mineral filter cake表 5 不同矿物滤饼的水分相态划分结果Table 5. Results of water phase state partition of different mineral filter cake样品 水分分类 峰面积 峰比例/% 精煤 颗粒间束缚水 1.911 0.038 自由水 5039.231 99.962 高岭石 颗粒内束缚水 297.618 7.604 自由水 3616.552 92.396 蒙脱石 颗粒内束缚水 1201.01 95.396 颗粒间束缚水 45.321 3.6 自由水 12.642 1.004 石英 颗粒内束缚水 86.142 3.11 自由水 2683.294 96.89 煤泥 颗粒内束缚水 1113.264 52.964 自由水 988.665 47.036 为了量化束缚水的影响，引入束缚水饱和度的概念，对三重分形渗透率模型进行再次修正，假定束缚水均匀地附着在毛细管的内壁上（图14），则孔道内束缚水饱和度为
![]()
图 14 包含束缚水的多孔介质孔隙空间模型Figure 14. Pore space model of porous media containing bound water$$ {S_{{\rm{wir}}}} = \frac{{{V_{{\rm{bound}} - {\rm{water}}}}}}{{{V_{{\rm{pore}}}}}} = \frac{{\pi r_{\rm{h}}^2{L_{\rm{h}}} - \pi r_{\rm{f}}^2{L_{\rm{h}}}}}{{\pi r_{\rm{h}}^2{L_{\rm{h}}}}} = \frac{{r_{\rm{h}}^2 - r_{\rm{f}}^2}}{{r_{\rm{h}}^2}} $$ (30) 式中：Vboud-water，Vpore分别是束缚水体积和孔隙体积。重新排列公式（30）给出束缚水孔道半径rh和孔道实际半径rf之间的关系：
$$ {r_{\rm{f}}} = {r_{\rm{h}}}\sqrt {1 - {S_{{\rm{wir}}}}} $$ (31) 因此，在考虑束缚水存在时，渗透率模型中的面积当量直径λ应使用以下公式修正：
$$ {\lambda _{\rm{f}}} = \lambda \sqrt {1 - {S_{{\rm{wir}}}}} $$ (32) 其中，λf为修正后的实际当量直径，将上式代入式（18），可得包含束缚水饱和度的整个孔道内流体的流量q(λ)：
$$ q(\lambda )=\frac{\pi }{{2}^{(6-D)}(5-D)b}\frac{\Delta P}{\mu }\frac{（1-{S}_{{\rm{wir}}})^{\tfrac{5-D}{2}}{\lambda }^{(5-D)}}{\tau {L}_{0}} $$ (33) 将修正后的流量方程代入三重分形渗透率模型的解析表达式中，得到包含束缚水饱和度的三重分形渗透率模型，并将该模型命名为Fts模型，其表达式如下：
$$ \begin{array}{c} K = \dfrac{{{{(\pi {D_{\rm{f}}})}^{(1 - {D_{\rm{t}}})/2}}}}{{{2^{6 - D}}(5 - D)b}}\dfrac{{{{\left[ {4(2 - {D_{\rm{f}}})} \right]}^{(1 + {D_{\rm{t}}})/2}}}}{{4 - D - {D_{\rm{f}}} + {D_{\rm{t}}}}} \times \\ {\left( {\dfrac{{{\varphi _{\rm{e}}}}}{{1 - {\varphi _{\rm{e}}}}}} \right)^{(1 + {D_{\rm{t}}})/2}}{(1 - {S_{{\rm{wir}}}})^{\dfrac{{3 - D}}{2}}}\lambda _{\max }^{3 - D} \end{array} $$ (34) 将包含束缚水饱和度的三重分形渗透率模型应用到各个矿物滤饼渗透率的预测当中，将CT扫描和低场核磁共振获取到的各个中间参数通过公式（34）计算不同矿物滤饼的渗透率，结果见表6。
表 6 滤饼渗透率实测值和模拟值的对比Table 6. Comparison of measured and simulated permeability of filter cake样品 水测渗透率/
(10−12 m2)Fts模型预测渗透率/
(10−12 m2)预测相对误差/% 蒙脱石 3.65×10−7 3.16×10−7 13.42 高岭石 1.84×10−4 1.92×10−4 4.34 石英 3.73 3.78 1.34 精煤 1.74 1.76 1.15 煤泥 0.25 0.242 3.59 由表6可知，Fts模型对于不同矿物滤饼渗透率的计算精度明显优于Ft模型，对于石英和精煤滤饼的适用性最好，相对误差分别为1.34%和1.15%，对于高岭石及复杂组分的煤泥滤饼，其渗透率预测误差也可以控制在5%之内，而且蒙脱石渗透率的计算误差也从40.27%降低至13.42%。蒙脱石滤饼渗透率计算偏差是由于蒙脱石复杂的流变性所导致的，流体黏度μ的取值会对该模型的计算精度产生较大的影响。
本文推导了包含孔隙截面形状和束缚水饱和度的滤饼有效渗透率模型，该模型相对于传统K-C方程，双重分形渗透率模型以及三重分形渗透率模型而言，该方程不包含任何经验常数，将较容易准确测得的孔隙参数和计算变量有机的结合起来，具有确切的物理意义，能够实现对复杂矿物滤饼渗透率的精准预测。值得注意的是，该模型是在基于牛顿流体和稳定层流的前提所建立的，为了扩大其适用范围，可以将流体以及流动的非线性因素（比如湍流情况、非牛顿流体等）考虑到模型中，以期进一步为煤泥高效固液分离提供科学依据和支持。
4. 结 论
1） 蒙脱石和高岭石的过滤速度最慢，滤饼比阻和水分最高，煤泥的过滤速度较慢，滤饼比阻和水分较高，而精煤和石英的过滤速度最快，滤饼比阻和水分最低。
2） 精煤滤饼的孔径分布以大孔为主，但内部存在一定量的孤立小孔，连通性一般，孔隙迂曲度最低；石英滤饼孔隙率最大，连通性最高，但孔径较小，迂曲度较大；煤泥滤饼孔隙以狭窄条状分布为主，且孔径较小，总体孔隙率较低，连通性差，迂曲度高；而蒙脱石和高岭石类黏土矿物所形成的滤饼，孔隙数量极少，而且多以10 μm以下的细孔所组成，迂曲度较大，连通性也较差。
3） K-C方程和双重渗透率分形模型对滤饼渗透率的预测误差都较大，误差来源于未考虑滤饼孔隙截面形状以及束缚水饱和度对渗透率的影响。通过引入孔隙截面形状分形维数推导的三重分形渗透率模型对石英和精煤滤饼渗透率的预测误差控制在2.55%和2.05%，然而对于蒙脱石、高岭石及煤泥滤饼的渗透率预测结果却明显偏大。
4） 滤饼微观渗透率预测模型不仅对纯矿物滤饼渗透率预测精度高，而且对于复杂组分的煤泥滤饼，其渗透率预测误差也可以控制在5%之内，而且蒙脱石渗透率的计算误差也从40.27%降低至13.42%。
-
![]()
图 5 2019年1月志丹群和直罗组含水层校核结果
Figure 5. Check results of Zhidan Group and Zhiluo Formation aquifer in January 2019
![]()

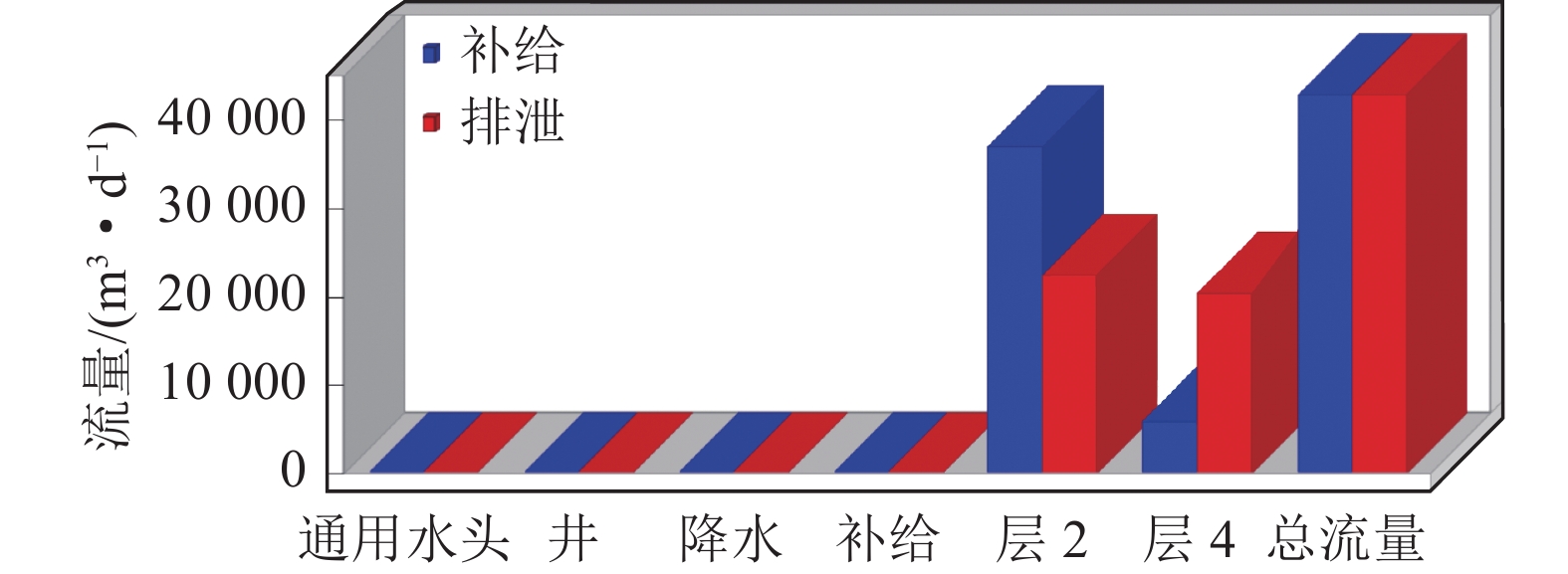

图 8 志丹群含水层的区域水均衡计算
Figure 8. Regional water balance calculation chart of Zhidan Group aquifer
![]()

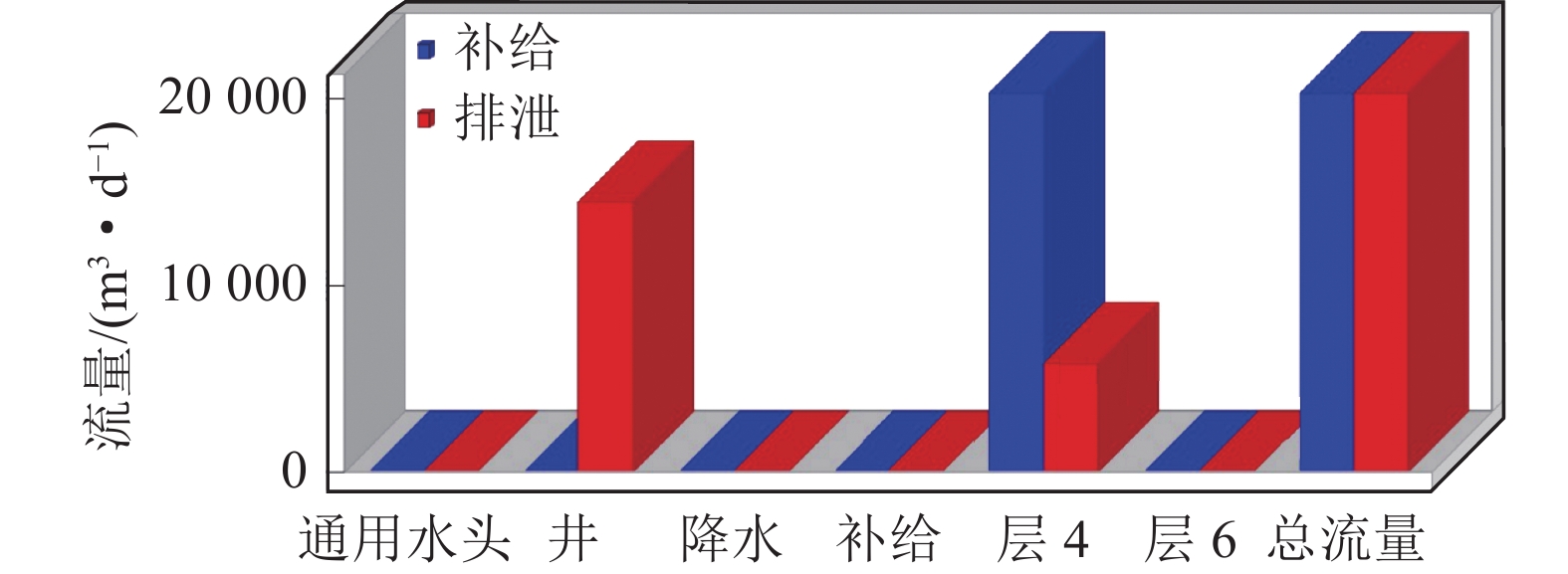

图 9 直罗组含水层的区域水均衡计算
Figure 9. Regional water balance calculation chart of Zhiluo Formation aquifer
表 1 煤炭资源开采强度划分指标
Table 1 Coal resources exploitation intensity classification index
采高/m 开采强度 平面开采比
≥ 60%平面开采比
60% ~ 30%平面开采比
30% ~ 10%平面开采比
≤ 10%≥ 4.50 极高 高 中 低 1.30 ~ 4.50 高 中 中 低 ≤ 1.30 中 低 低 低
下载: 导出CSV
表 2 校正后水文地质参数
Table 2 Corrected hydrogeological parameters
分区 各向渗透系数/(m·d−1) 储水率
Ss/m−1给水度
SyKx Ky Kz 第一含水层 3.95 3.95 3.95×10−1 — 3.0×10−2 第一隔水层 2.1×10−3 2.1×10−3 2.1×10−4 5.5×10−5 — 第二含水层 2.3×10−1 2.3×10−1 2.3×10−2 6.4×10−6 — 第二隔水层 5.8×10−3 5.8×10−3 5.8×10−4 7.9×10−7 — 第三含水层 1.5×10−1 1.5×10−1 1.5×10−2 2.0×10−6 — 第三隔水层 2.0×10−4 2.0×10−4 2.0×10−5 4.0×10−8 —
下载: 导出CSV
表 3 地下水均衡情况
Table 3 Groundwater balance
水均衡项 类型 水量/(m3·d−1) 类型占水均衡项比例/% 补给项 降雨入渗补给 185591.06 51.90 侧向补给 10332.68 2.89 河流补给 161665.4 45.21 小计 357589.74 100 排泄项 潜水蒸发 35122.67 9.82 侧向排泄 26522.79 7.42 河流排泄 279766.16 78.24 矿井排水 16152 4.52 小计 357563.62 100 均衡差 26.12 误差 0.0073%
下载: 导出CSV
-
