Research on shearer positioning experiment based on IMU and UWB at the end of underground coal mining working face
-
摘要:
采煤机自主定位装置的长期精度是采煤工作面智能开采的重要研究内容。针对当前采煤机定位精度难以满足自动开采的需求，建立了基于惯性测量单元(Inertial Measurement Unit, IMU)/超宽带(Ultra-Wideband, UWB)融合定位的模型，提出了采煤工作面端头自主修正补偿惯性导航定位装置的漂移误差，利用IMU/UWB的融合结果对惯性导航定位装置的位置和姿态进行自主纠偏，能实时补偿IMU的偏差，实现采煤机长期高精度自主循环截割。为减小不确定的测量噪声对定位结果的影响，提出了利用变分无迹卡尔曼滤波(Variational Bayesian unscented Kalman filter, VB-UKF)技术对定位结果进行平滑处理，进一步提升融合定位精度，在太原重型机械有限公司开展了地面采煤机融合定位试验和山东能源集团济三工作面端头开展井下采煤机机载试验，验证采煤工作面端头的定位精度。试验结果表明，IMU/UWB融合定位精度高于单纯的UWB解算的精度；经过VB-UKF算法平滑后，井下试验的IMU/UWB融合定位的x轴和z轴方向的平均误差分别从0.102 m和0.194 m降低为0.082 m和0.158 m，平均精度对应的提升了19.6%和18.6%；3个姿态角的误差小于2°，在融合定位模型中利用误差扩展卡尔曼滤波实时补偿修正IMU的偏差，能有效的抑制IMU姿态角的漂移，井下现场试验证明了采煤工作面端头定位方法的有效性，为井下IMU/UWB融合定位的应用提供较好的参考和经验。
Abstract:The long-term precision of shearer independent positioning device is an important research content of intelligent mining. The current shearer positioning accuracy is hard to meet the demands of automatic mining, and we established a fusion positioning model based on IMU/UWB, and proposed autonomous correction to compensate the drift error of inertial navigation device for the coal mine working face by using the fusion results of IMU/UWB to correct the position and posture of inertial positioning system. It can compensate the deviation of IMU in real time, and realize long-term high-precision autonomous cycle cutting of the shearer. To reduce the influence of uncertain measurement noise on the positioning results, we use variational Bayesian unscented Kalman filter (VB-UKF) technique to smooth the positioning results in order to further improve the fusion positioning accuracy. To verify the positioning accuracy of the mining face end, fusion positioning experiments are conducted in Taiyuan Heavy Machinery Co., Ltd on the ground and Shandong Energy Group coal mine working face in the underground, respectively. The experimental results demonstrate that, the accuracy of IMU/UWB fusion positioning is higher than that of the single UWB solution. After smoothing via the VB-UKF algorithm, the error in the x-axis and z-axis orientation of the IMU/UWB fusion localization for underground experiments decreased from 0.0102 m and 0.194 m to 0.082 m and 0.158 m, respectively, and the corresponding average accuracy improved by 19.6% and 18.6%. The error of the three pose angles is less than 2°, because the error extended Kalman filter compensates and modifies the IMU bias in the fusion localization model, which can effectively suppress the drift of the IMU posture angle. The underground field experiment proves the effectiveness of the positioning method of coal mining face end, which provides better reference and experience for the further application in underground coalmine by using IMU/UWB fusion positioning.
-
Keywords:
- shearer /
- coal mining working face /
- end positioning /
- Ultra-Wideband /
- IMU
-
0. 引 言
水平井完井与增产技术逐渐成为煤层气高效开发的关键技术，并面临更加复杂的煤层条件[1]。在各种地质作用下，煤体内部受破坏变形程度差异导致煤储层垂直方向煤体结构呈现显著差异性，例如沁水盆地南部山西组3号煤层上部煤体结构以原生结构为主，中、下部主要为碎裂与碎粒结构[2-3]。鄂东盆地东南缘的韩城区块山西组5号煤的煤体结构自上而下依次呈现原生、碎裂和碎粒结构，区块平面内三种煤体结构呈现分区、分带特征[4]。同时，煤层水平井钻进过程中地层起伏变化，导致实钻井眼轨迹在不同煤体结构的煤岩之间交互穿行。在碎软煤层顶板钻水平井的成功率明显高于碎软煤层[5-7]，配合定向射孔与压裂技术进行煤层改造增产，但是受地质构造及导向仪器精度等因素影响，煤层顶板水平钻进中也经常钻遇碎软煤层。
原生结构或以原生结构为主的碎裂煤体内部破坏变形程度相对较低[8]，可通过水平井分段压裂技术进行增产改造，产气过程中煤粉产出量少，在沁水盆地南部、鄂东盆地东缘与阜康地区等煤层水平井分段密集压裂后，平均日产气量超过1×104 m3[2,9]。碎粒和糜棱结构的煤层由于煤体内部结构破碎变形程度较高，水力压裂过程中难以形成有效人工裂缝，压裂后煤粉产出严重，影响单井煤层气产量和采收率 [10-12]。常规油气井针对储层非均质性、含水及出砂问题，相关人员提出了水平井筛管分段完井工艺技术，水平井内完井筛管外安装有管外封隔器，后续下入作业管柱进行管外封隔器胀封作业 [13]。碎裂与碎粒结构的煤体内部裂缝发育、含气量与渗透率相对较高，水平井双管柱筛管完井技术能够提高煤体结构破碎的煤层水平井完井筛管下入成功率，有效支撑井壁、控制煤粉并消除井壁煤岩钻井液伤害 [14-17]。煤层气水平井注氮技术可解除筛管外环空与近井煤层的堵塞，沟通煤层内部裂缝与孔隙，提高煤层渗透性与甲烷采收率[18-19]。但是，研究与实践表明笼统注气方式对水平井段整体增产与提采效率很低[20-22]；同时，多种煤体结构交互分布使煤层呈现力学与物性特征的强非均质性，笼统注氮方式无法满足复杂煤体结构煤层水平井增产及提采需求。连续油管带双封隔器拖动压裂技术是油气井增产的成熟工艺技术[23-24]，对碎软煤层分段筛管完井后进行注氮，可解决笼统注氮方式无法有效改造强非均质煤层的问题。水平井下入套管（不固井）后水力喷射分段压裂技术被应用于软硬交互煤层增产，原生结构的煤层井段人工压裂形成的裂缝扩展延伸至软煤层，以提高软硬煤的压裂增产效果[3]，但是该技术未封隔套管与井壁之间环空，未能消除煤层强非均质性对煤储层改造的影响。
复杂煤体结构煤储层是指同煤层中煤体结构破坏变形差异性强，呈现原生、碎裂、碎粒和糜棱结构交互分布，导致煤储层力学与物性特征呈现强非均质性。现场工程实践表明，复杂媒体结构煤储层中水平井实钻井筒剖面多呈现不同的煤体结构相见分布，单一的完井与增产技术无法适应复杂煤体结构煤层水平井高效开发需求。因此，笔者开展复杂煤体结构煤储层水平井复合管柱完井方法研究，根据煤层的煤体结构、力学及物性特征选择筛管完井或套管射孔完井，并采用管外封隔器分段封隔完井管柱与井壁之间的环空，可为水力喷射、可控冲击波、注氮气和水力压裂等适应性增产作业提供有利条件，为煤层气稳定产出与煤粉控制提供保障。
1. 复合管柱完井技术机理
1.1 复合管柱完井工艺机理
煤层水平井复合管柱完井技术主要包括采用筛管完井与套管完井，根据水平井段煤层煤体结构差异性，首先优化设计完井筛管与套管组合方式，进而确定管外封隔器的数量和安装位置，如图1所示。管外封隔器用于封隔井眼与完井管柱的环空，以实现复杂煤体结构煤层水平井眼分段完井。完井管柱内部为作业油管柱，两层管柱通过悬挂器与上部钻杆连接并延伸至井口。内层管柱在外层复合完井管柱（筛管柱+套管柱）下入过程中可建立井筒水力循环，清除井底堆积的煤屑，保障完井管柱下入安全。完井管柱下至设计位置后，通过内层管柱向煤层井筒注入破胶液，降解滞留的钻井液，清除井壁泥饼，恢复近井煤储层的渗透性。最后，通过内层管柱管底部组合逐个对完井管柱外封隔器进行液压胀封，完成水平井段煤层的分段完井作业。
![]()
图 1 煤层水平井复合管柱完井结构示意Figure 1. Schematic diagram of horizontal completion with composite liner in coal seam煤层水平井眼的分段与封隔是复合管柱完井与增产的前提，水平井复合管柱完井工艺采用双管柱结构与滑套式注液装置。如图1所示，双管柱外层为筛管、套管、裸眼封隔器、定位套管、密封筒与引鞋（带侧向水眼）组成的完井管柱，简称外层管柱；内层为油管、2个管内封隔器、滑套式注液装置、单向阀与旋转喷头组成的作业管柱，简称内层管柱，双管柱通过悬挂器与上部钻杆连接，并延伸至井口。在双管柱下入过程中，旋转喷头位于密封筒与引鞋之间的套管内，钻井液流经钻杆、膨胀式悬挂器与内管柱后，由引鞋喷射冲洗井底堆积的煤屑，钻井液携带煤屑流经外管柱与井壁之间环空、钻杆与技术套管之间环空后上返至地面。双管柱下至设计位置后，通过悬挂器将外管柱悬挂于技术套管内壁，进而完成双层管柱之间的分离。拖动内层管柱使两个管内封隔器移动至管外封隔器两端定位套管位置，投球后液压剪切滑套式注液装置销钉，一级压力下流体经1号进液孔进入管内封隔器并完成其胀封；继续加压至二级压力，打开注液装置的侧孔，流体经2号、3号进液孔进入管外封隔器。管外封隔器注液压力达到预设值后其内部保压装置关闭3号进液孔，完成管外封隔器胀封后卸载内管柱的压力，注液装置的弹簧推动滑套上行并关闭侧孔，管内封隔器收缩复位，拖动内管柱逐个完成管外封隔器胀封后起出钻杆与内层管柱。
1.2 复合管柱完井技术关键装置及工艺流程
滑套式注液装置是液压式管内封隔器与管外封隔器胀封的关键装置，两个液压式管内封隔器连接于滑套式注液装置两端，其间距不超过液压式裸眼封隔器两端定位套管的长度。双管柱下入过程中，底部组合如图2a所示，进入引鞋与密封筒之间套管内的作业油管（带喷头）长度可补偿双层管柱长度差值。双管柱遇阻或下至设计井深时，由内层管柱建立井筒钻井液循环，清除水平井底堆积煤屑，解除遇阻或完成洗井作业，如图2b所示。完成洗井作业后上提内层管柱，使2个管内封隔器横跨于管外封隔器两侧，向内层管柱投入金属球，并开泵注入洗井液驱动金属球到达滑套式注液装置前端的弧面球座，封闭内层管柱过液通道，如图2c所示。继续向内管柱内泵入洗井液，滑套在一级液压作用下剪断销钉并下行，1号进液孔与内管柱连通，洗井液由1号进液孔进入两个液压式管内封隔器，使其封隔内管柱与外管柱之间环空，如图2d所示。继续向内管柱内泵入洗井液，滑套在二级液压作用下压缩弹簧下行，2号进液孔与侧孔连通，洗井液流经侧孔、2号和3号进液孔进入液压式管外封隔器，其胶筒在液压下膨胀，并封隔外管柱与井壁之间环空，如图2e所示。停泵后卸载内管压力，弹簧推动滑套上行，并关闭2号进液孔，液压式管内封隔器胶筒内液体进入内管柱并回缩，管外封隔器在其内部保压装置下保持胀封状态，如图2f所示。完成单个管外封隔器胀封后，拖动内层管柱，重复上述步骤，逐个完成所有管外封隔器胀封，完成水平段井筒的分段完井。
2. 工程计算模型
软杆模型[25]与刚性模型[26]是井下管柱力学经典计算模型，高德利[27-28]采用有限差分法进一步完善井下管柱力学计算模型，并提出大位移井延伸极限量化计算模型，包括机械延伸极限、裸眼延伸极限和水力延伸极限。基于上述管柱受力模型与水力计算模型，以管柱螺旋屈曲和井下管柱水力损耗为约束条件，优化水平井双管柱受力与水力计算模型，对试验井的双管柱进行管柱力学与水力计算，为煤层水平井复合管柱完井工艺设计与控制提供理论依据。
2.1 假设条件
①完井管柱采用软杆模型；②采用三维井眼轨迹计算模型；③外管柱与井壁完全接触，管柱与井眼曲率相同；④忽略管柱上的剪力；⑤内管柱与外管柱完全接触，忽略管柱接头与刚性井下工具影响；⑥未考虑管柱动载荷的影响；⑦不计流体黏滞阻力对管柱力学与水力学计算影响。
2.2 井下管柱受力计算模型
采用迭代法计算水平井三维井筒的管柱轴向力，将井下管柱自下而上进行均匀离散，管柱微元下端轴向力为Ti+1，侧向力Fn，上端轴向力Ti，管柱微元轴向力计算公式如下[29]：
$$ {T_i} = {T_{i + 1}} + \dfrac{{{L_{\rm{s}}}}}{{\cos \left( {\dfrac{\theta }{2}} \right)}}\left[ {q\cos \overline \alpha \pm \mu \left( {{F_{\rm{E}}} + {F_{\rm{n}}}} \right)} \right] $$ (1) 式中：i为管柱微元编号。
管柱弯曲变形引起的侧向力为
${F_{\rm{E}}}$ ，计算公式如下：$$ {F_{\rm{E}}} = \left\{ {\begin{array}{*{20}{l}} {0 ,T\left( i \right)<{\rm{ }}{F_{{\rm{cr}}}}}\\ {\dfrac{{{r_{\rm{c}}}T{{\left( i \right)}^2}}}{{8EI}},\;\;{F_{{\rm{cr}}}}< T\left( i \right){\rm{ }}<{F_{{\rm{hel}}}}}\\ {\dfrac{{{r_{\rm{c}}}T{{(i)}^2}}}{{4EI}},\;\;T\left( i \right)> {F_{{\rm{hel}}}}} \end{array}} \right.$$ (2) 单位长度管柱侧向力
${F_{\rm{n}}}$ 为计算公式：$$ {F_{\rm{n}}} = \frac{{\sqrt {F_{{\rm{ndp}}}^2 + F_{{\rm{np}}}^2} }}{{{L_{\rm{s}}}}} $$ (3) $$ \left\{ {\begin{array}{*{20}{l}} {q = {q_2} + {q_3},\;\; L \gt {L_{{\rm{dp}}}}} \\ {q = {q_1},\;\; L \leqslant {L_{{\rm{dp}}}}} \end{array}} \right. $$ (4) 式中：
$\overline \alpha $ 为管柱微元长度内井眼轨迹平均井斜角，（°）；$\mu $ 为外管柱与井壁之间摩擦因数，无量纲，下钻时取“+”，起钻时取“−”；$\theta $ 为管柱微元全角变化，(°)；Ls为管柱微元长度，m；q为完井管柱微元在井筒液体中的重力，N/m；${q_1}$ 为单位长度钻杆在井筒液体中的重力，N/m；${q_2}$ 为单位长度的内管柱在井筒液体中的重力，N/m；${q_3}$ 为单位长度的外管柱在井筒液体中的重力，N/m；L为管柱长度（从上往下），m；${L_{{\rm{dp}}}}$ 为钻杆长度（从上往下）；E为钢材的弹性模量，Pa；I为管柱横截面的惯性矩，m4；${r_{\rm{c}}}$ 为内外管柱或管柱与井壁之间的间隙，m；${F_{{\rm{ndp}}}}$ 为全角平面的侧向力，N；${F_{{\rm{np}}}}$ 为垂直于全角平面的侧向力，N。2.3 井下管柱水力计算模型
忽略接头与短接造成的局部压力损失，井下管柱水力损耗为
$P_{{\rm{sum}}}$ ，主要包括钻杆内外、内管柱内部、外管柱与井壁环空的循环压耗和喷嘴压降，计算公式如下：$$ {P_{{\rm{sum}}}} = {P_1}{\text{ + }}{P_{\text{2}}}{\text{ + }}{P_3} $$ (5) 井下管柱管内压力损耗为
${P_1}$ ，计算公式为$$ {P_1} = \sum {\frac{\rho }{g}v_{\rm{p}}^2\left( i \right){f_{\rm{p}}}{L_{\rm{s}}}\left( {\frac{2}{{{d_{\rm{I}}}\left( i \right)}}} \right)} ,\qquad i = 1,2 $$ (6) 井下管柱与井壁之间环空的压力损耗为
${P_2}$ ，计算公式为$$ {P_2} = \sum {v_{{\rm{a}}}^2\left( i \right)\rho {f_{\rm{a}}}{L_{\rm{s}}}\left[ {\frac{2}{{{d_{\rm{h}}} - {d_{\rm{O}}}\left( i \right)}}} \right]} ,\;\; i = 1,3 $$ (7) 喷嘴处的压降为
${P_3}$ ，计算公式为$$ {P_3} = \frac{{\rho v_{\rm{f}}^2}}{{2C_{\rm{d}}^2}} $$ (8) 式中：
$\rho $ 为井筒液体密度，kg/m3；g为重力加速度，m/s2；${v_{\rm{p}}}\left( i \right)$ 为管内液体流速（i=1为钻杆，i=2时为内管柱）；${f_{\rm{p}}}$ 为管内流动摩擦因数，无量纲；${d_{\rm{I}}}\left( i \right)$ 为管柱内径（i=1为钻杆，i=2时为内管柱），m；${v_{\rm{a}}}\left( i \right)$ 为环空液体流速（i=1为钻杆与套管环空，i=3时为外管柱与井壁环空）；${f_{\rm{a}}}$ 为环空流动摩擦因数，m/s；${d_{\rm{O}}}\left( i \right)$ 为管柱外径（i=1为钻杆，i=3时为外管柱），m；${d_{\rm{h}}}$ 为井眼直径，m；${v_{\rm{f}}}$ 为喷嘴处流体流速，m/s；${C_{\rm{d}}}$ 为喷嘴系数，无量纲。2.4 约束条件
忽略井下管柱正弦屈曲对管柱摩阻影响，仅考虑管柱螺旋屈曲对井内管柱运动摩阻的影响，计算公式[30-32]如下：
$$ {F_{{\text{hel}}}}{\text{ = }}\left\{ {\begin{array}{*{20}{l}} {5.55{{\left( {EI{q^2}} \right)}^{\frac{1}{3}}},L \subset {L_{\rm{V}}}} \\ {\dfrac{{12EI}}{{{r_{\text{c}}}R}}\left( {1 + \sqrt {1 + \dfrac{{{r_{\text{c}}}{R^2}q\sin \, \theta }}{{8EI}}} } \right),L \subset {L_{\rm{B}}}} \\ {2\left( {2\sqrt 2 - 1} \right)\sqrt {\dfrac{{EIq\sin \, \theta }}{{{r_{\text{c}}}}}} ,L \subset {L_{\rm{H}}}} \end{array}} \right. $$ (9) 式中：
${F_{{\rm{hel}}}}$ 为管柱螺旋屈曲临界载荷，N；R为曲率半径，m；L为管柱长度，m；LV为直井段长度区间，m；LB为弯曲段长度区间，m；LH为水平井段长度区间，m。3. 现场试验
3.1 工程计算
3.1.1 井下管柱受力计算
试验井为一口停产水平井，其二开采用177.8 mm套管下至947.25 m，三开采用152.4 mm钻头侧钻至1600 m完钻。完井外管柱组合为ø127 mm 引鞋+ø114.3 mm 套管/筛管+ø146 mm 裸眼封隔器；内管柱组合为ø94 mm引鞋+ø60.3 mm油管+ø94 mm单流阀短节+ø60.3 mm 油管短节+ø94 mm管内封隔器+ø60.3 mm 油管+ø94 mm滑套式注液器+ø94 mm管内封隔器+ø94 mm安全接头；作业管柱为ø88.9 mm 钻杆延伸至地面。
针对该井实钻井眼轨迹与井身结构，基于双管柱结构与井下管柱力学计算模型，采用软件进行编程，并计算该井双管柱受力，完井管柱与技术套管之间摩擦因数设为0.25，完井管柱与井壁之间摩擦因数设为0.35。双管柱与单层管柱的力学数值计算结果进行对比，如图3a所示，双管柱与单层管柱（套管或筛管）下至设计井深时，井口的轴向力分别为64443.98、70086.73 N；如图3b所示，双管柱与单层管柱（套管或筛管）上部作业管柱为相同钻杆，在井斜角较小时管柱受到的侧向力相差较小，随着井斜角与方位角增加，双管柱受到的侧向力大于单层管柱（套管或筛管），在水平段管柱受到的侧向力平均增幅超过34 N/m。因此，相比单层管柱（套管或筛管），双管柱在弯曲段与水平段承受更大侧向力，其下入过程中管柱受到更大的摩阻。同时，数值计算结果显示，该井双管柱下入过程中未发生螺旋屈曲，现场施工过程中双管柱发生遇阻，经过活动管柱与水力循环后，解除遇阻并下至井底。
3.1.2 井下管柱水力计算
该井钻井液为幂律流体，密度ρ=1.05 g/cm3，流性指数n=0.5，稠度系数k=0.47 Pa·sn。基于双管柱结构与水力计算模型，采用软件编程并计算井下管柱水力损耗，进行井下管柱压耗分布及影响因素分析，如图4所示。
如图4a所示,在泵排量20 L/s条件下，双管柱及作业管柱下至1592 m时，井下管柱内、管柱外环空、喷头压降与总压耗分别为3956.30、1010.62、8302.13、12258.43 kPa，喷头较高的压降以提供喷嘴高压水射流，冲击管柱前端堆积煤屑，以保障完井管柱顺利通过遇阻段。井下管柱的外环空包括钻杆与技术套管之间环空、管外环空双管柱与井壁组成的两个环空（即外管柱与井壁之间环空、内外管柱之间环空），如图4b、4c所示，管内与管外环空的水力压耗随着井深与排量增加而增大。如图4d所示，在双管柱下至井底时，井下管柱循环总压耗随着排量增加显著上升，其中喷头压降为主要因素，内管柱水力压耗为次要因素，管外环空水力压耗最小。根据该井煤层条件，双管柱下入过程中遇阻时的水力循环排量控制在16～20 L/s，防止煤层漏失与维持井壁稳定；在洗井作业时排量提升至20～24 L/s，增加环空排量以消除井壁泥饼与近井煤储层钻井液伤害。
3.2 试验概况
该试验井位于沁水盆地东北缘的阳泉地区，该区太原组15号煤层平均厚度为3.27 m，前期钻井取心显示本区太原组15号煤层的煤体结构破碎变形严重，以碎粒煤为主，部分层段含有碎裂煤和糜棱煤，如图5所示。煤储层非均质性显著，煤心气测渗透率最小值0.0339×10−3 μm2，最大值15.3375×10−3 μm2，主要集中在0.1×10−3～0.5×10−3 μm2，其中渗透率值较大的岩心都是由于含有贯穿整个岩心的裂缝，完整煤岩岩心的渗透率峰值主要集中在0.05×10−3～0.2×10−3 μm2之间。针对该区15号煤体结构破碎与强非均质性的特征，开展水平井复合管柱完井增产技术现场试验，该井煤层进尺和钻遇率分别为544 m、83.5%，水平井段实钻井眼轨迹与地层情况如图6所示（蓝色方框内为非煤地层）。该井水平段下入套管与筛管共计659.54 m，采用悬挂器固定于上层技术套挂内壁，通过4个裸眼封隔器将水平段分为4段，其分段长度分别为160.47、152.07、155.24、154.42 m，为后期储层分段增产改造提供封隔条件，裸眼封隔器与管内封隔器如表1、表2和图7所示。该井在试验前处于停产状态，煤层水平井眼分段完井后采用可控冲击波增透，投产后产气量达到1200 m3/d。
![]()
图 6 实钻水平井眼轨迹与随钻实测地层伽马值曲线Figure 6. Horizontal wellbore trajectory and formation gamma curves表 1 管外封隔器规格参数Table 1. Specification parameters of ECP序号 参数 取值 1 最大外径/mm 146 2 工具总长/mm 1500 3 膨胀系数 1.4～1.6 4 内通径/mm 100 5 密封面长度/mm 1100 6 启动压力/MPa 1～2 7 工作压力/MPa 20 8 适应井径/mm 152.4 9 工作直径/mm 155~241 表 2 管内封隔器规格参数Table 2. Specification parameters of tubing packer序号 参数 取值 1 最大外径/mm 94 2 内通径/mm 42 3 总长/mm 850 4 适用套管内径/mm 100-110 5 密封压差/MPa 20 6 工作温度/℃ 120 7 扣型 23/8TBG 4. 结 论
1）采用煤层水平井复合管柱完井方法，可以实现水平井段碎软煤筛管完井及原生煤层套管射孔完井，为后期差异性、多样化和适应性的煤储层增产改造提供了可靠的分段与封隔条件。
2）对双管柱受力和水力损耗的数值计算与分析结果，可为煤层气水平井复合管柱完井设计控制提供理论指导；通过优化设计双管柱结构与配套完井工具，可以实现双管柱入井、洗井及胀封裸眼封隔器等一趟完井作业，从而提高了作业效率减少了储层伤害。
3）通过现场试验表明，提出的煤层水平井复合管柱完井方法，可为复杂煤体结构煤层水平井适应性增产工程提供新技术支撑，具有良好的推广应用前景。
-
![]()

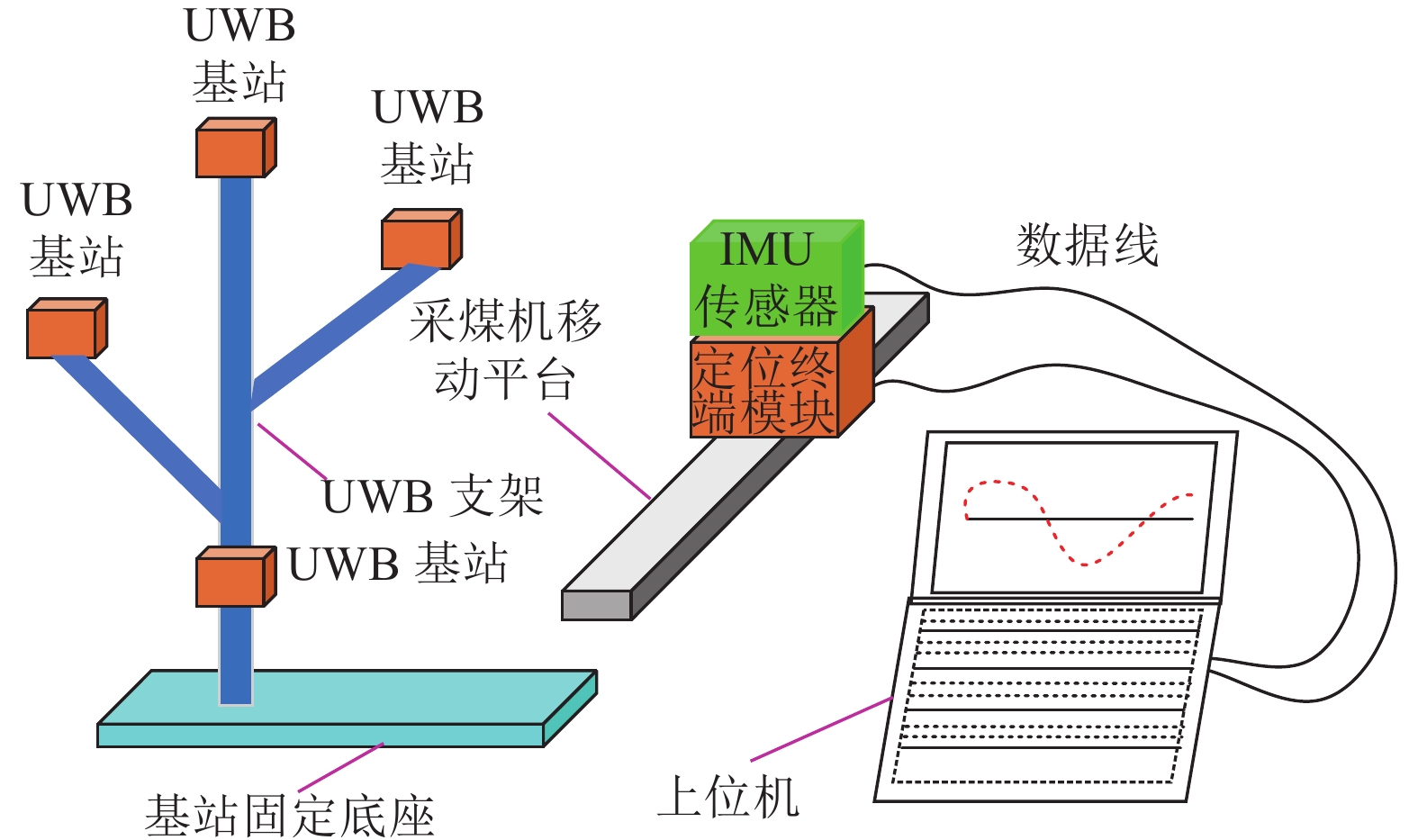

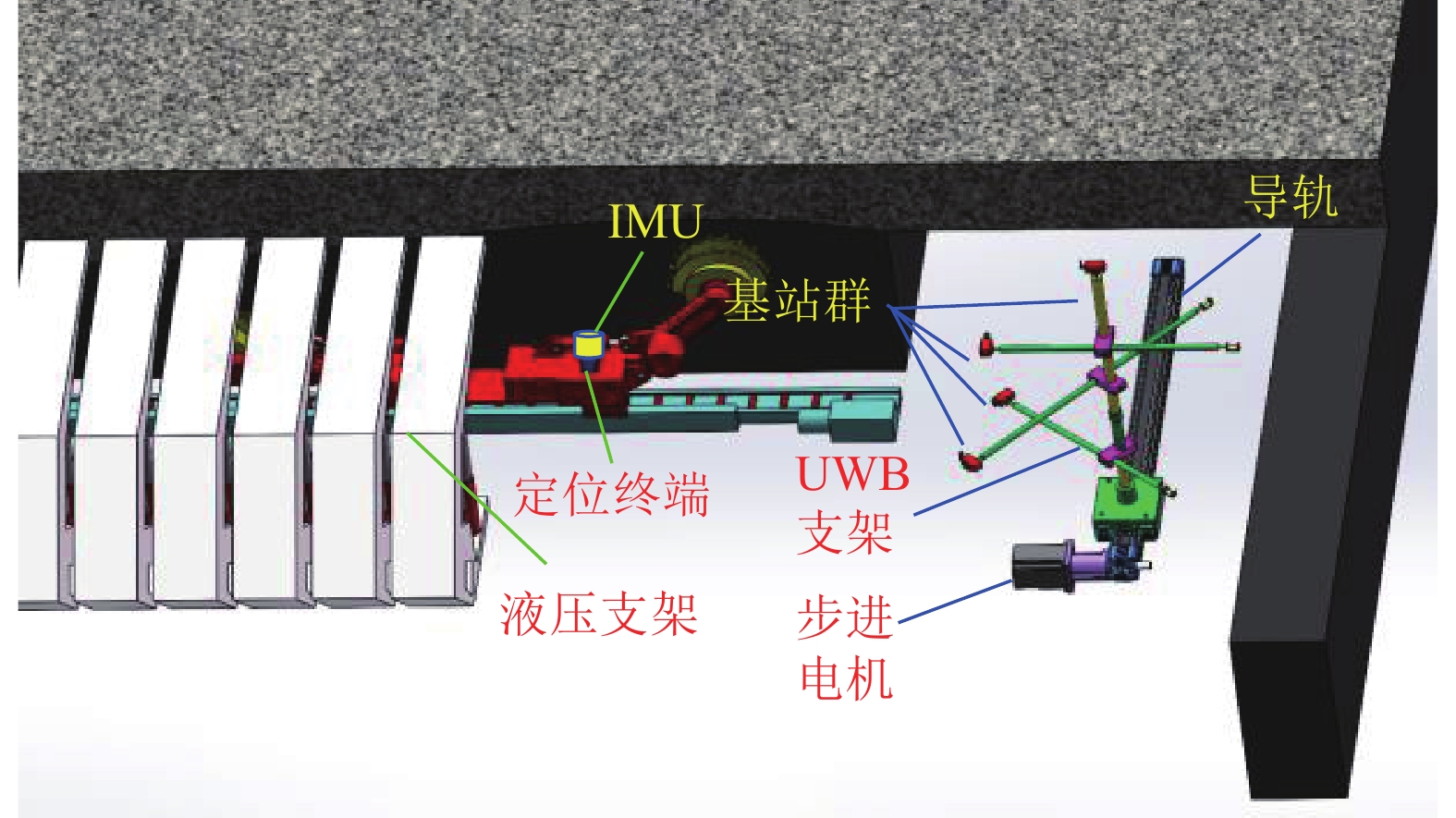

图 1 采煤工作面端头采煤机自主定位系统结构
Figure 1. Structure of the shearer autonomous positioning system of the coal mining face end
![]()

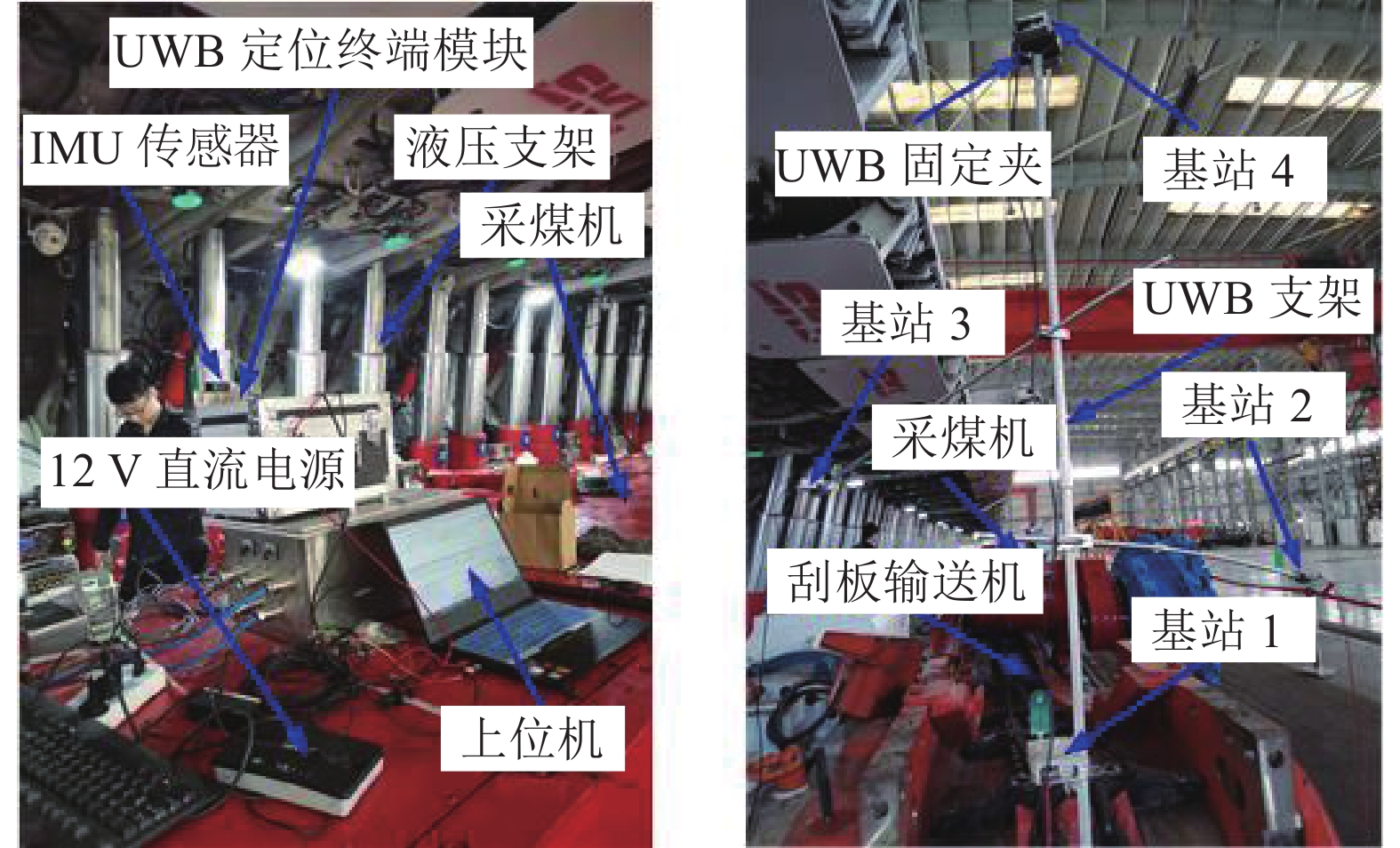

图 2 地面采煤机IMU/UWB融合定位试验场景
Figure 2. Experimental scenario of IMU/UWB fusion positioning for the ground shearer
![]()

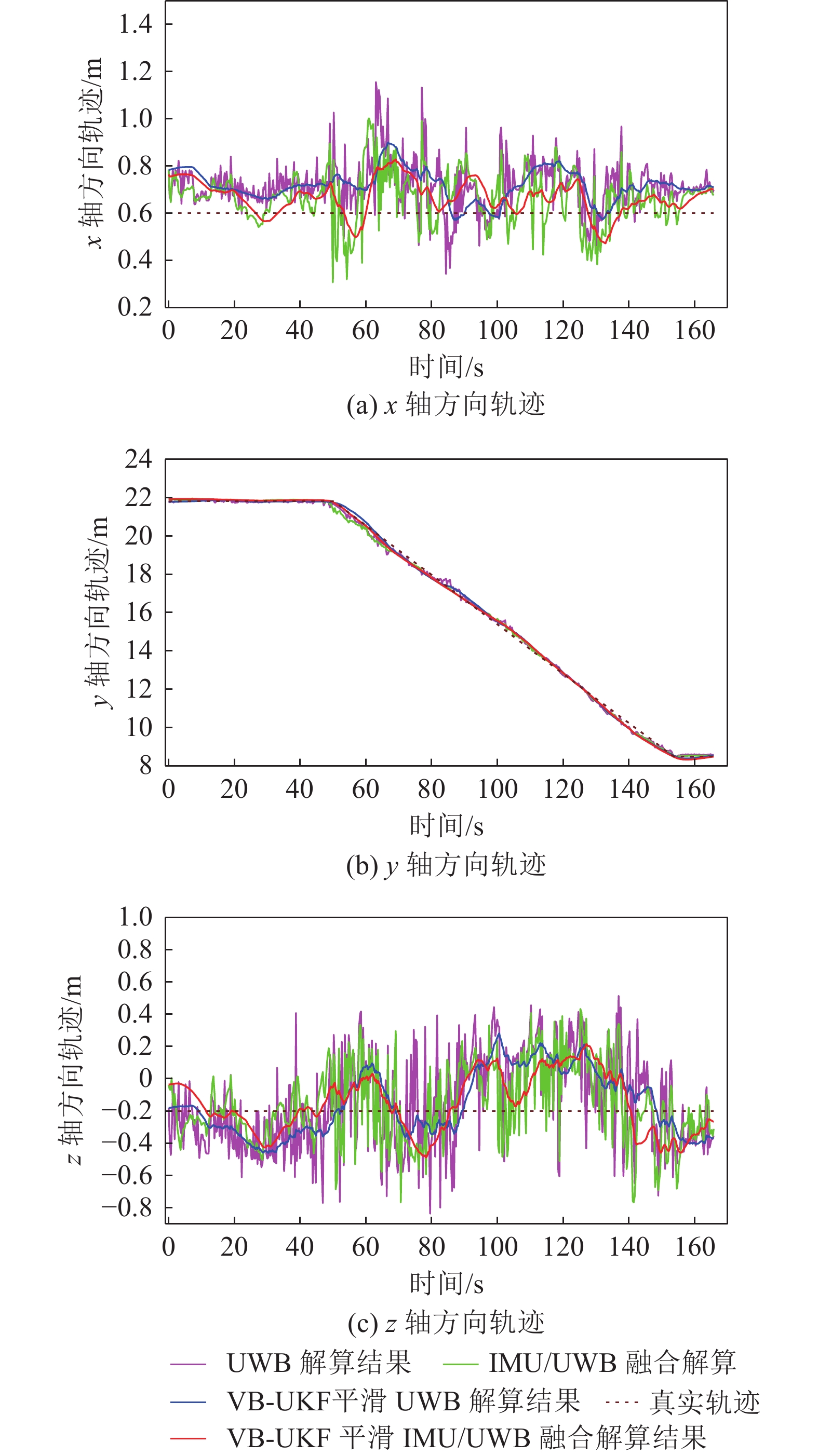

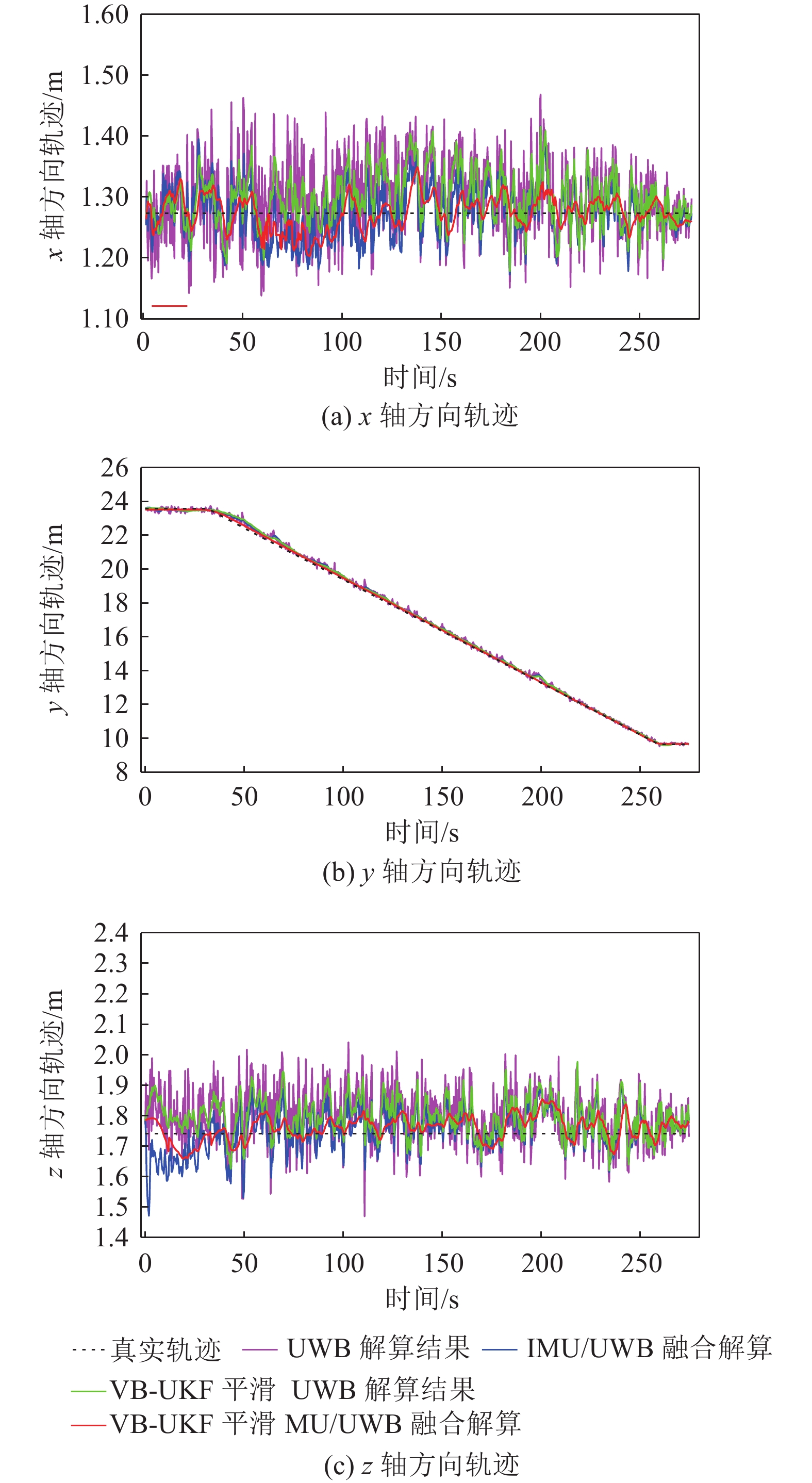

图 4 地面采煤机的IMU/UWB融合定位轨迹对比
Figure 4. Comparison of the localization trajectory for IMU/UWB fusion of ground shearer machine-load experiment
![]()

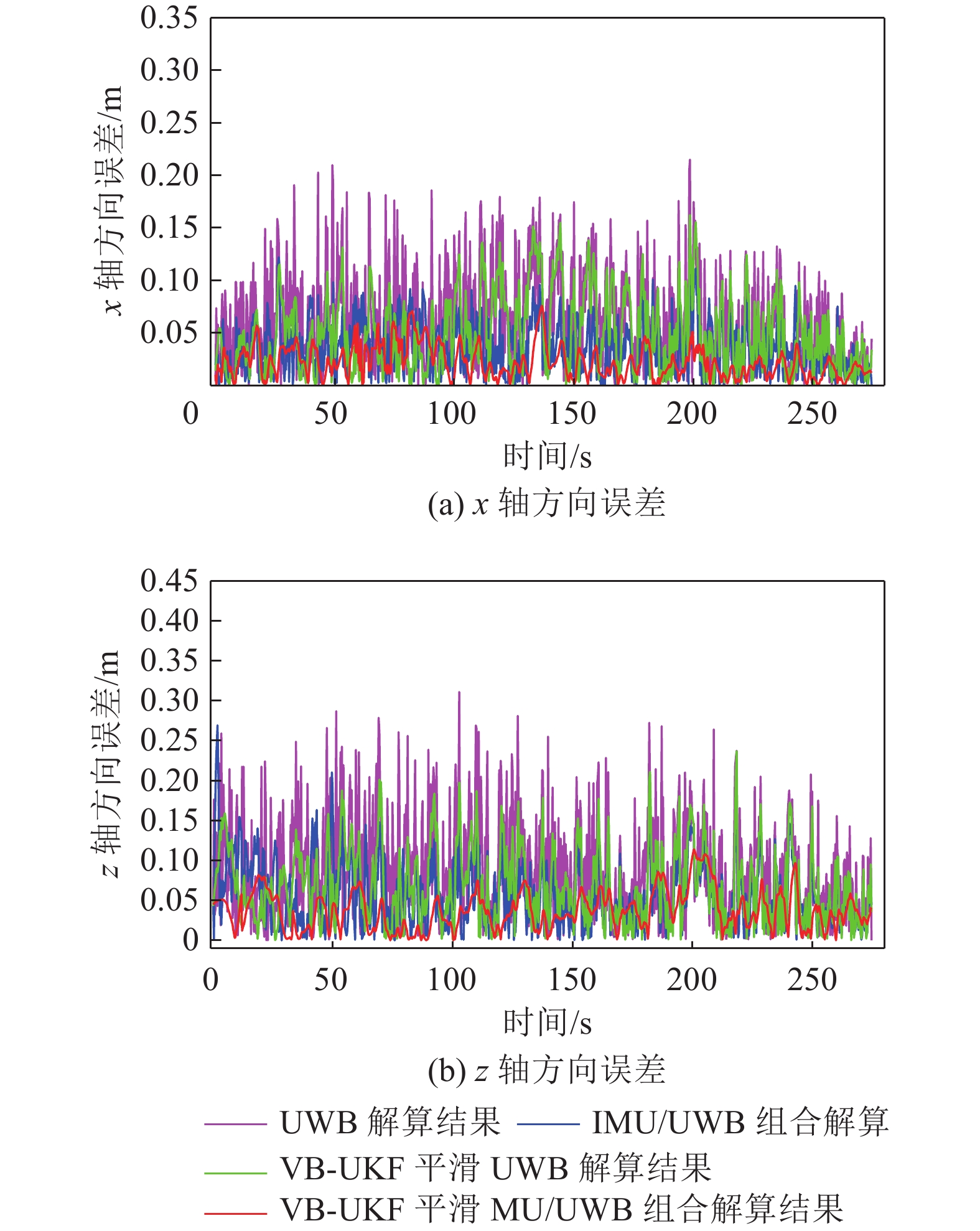

图 5 地面采煤机试验的IMU/UWB融合定位结果的x轴和z轴方向误差曲线
Figure 5. Localization error curves of x-axis and z-axis direction for results of IMU/UWB fusion positioning in ground shearer experiment
![]()

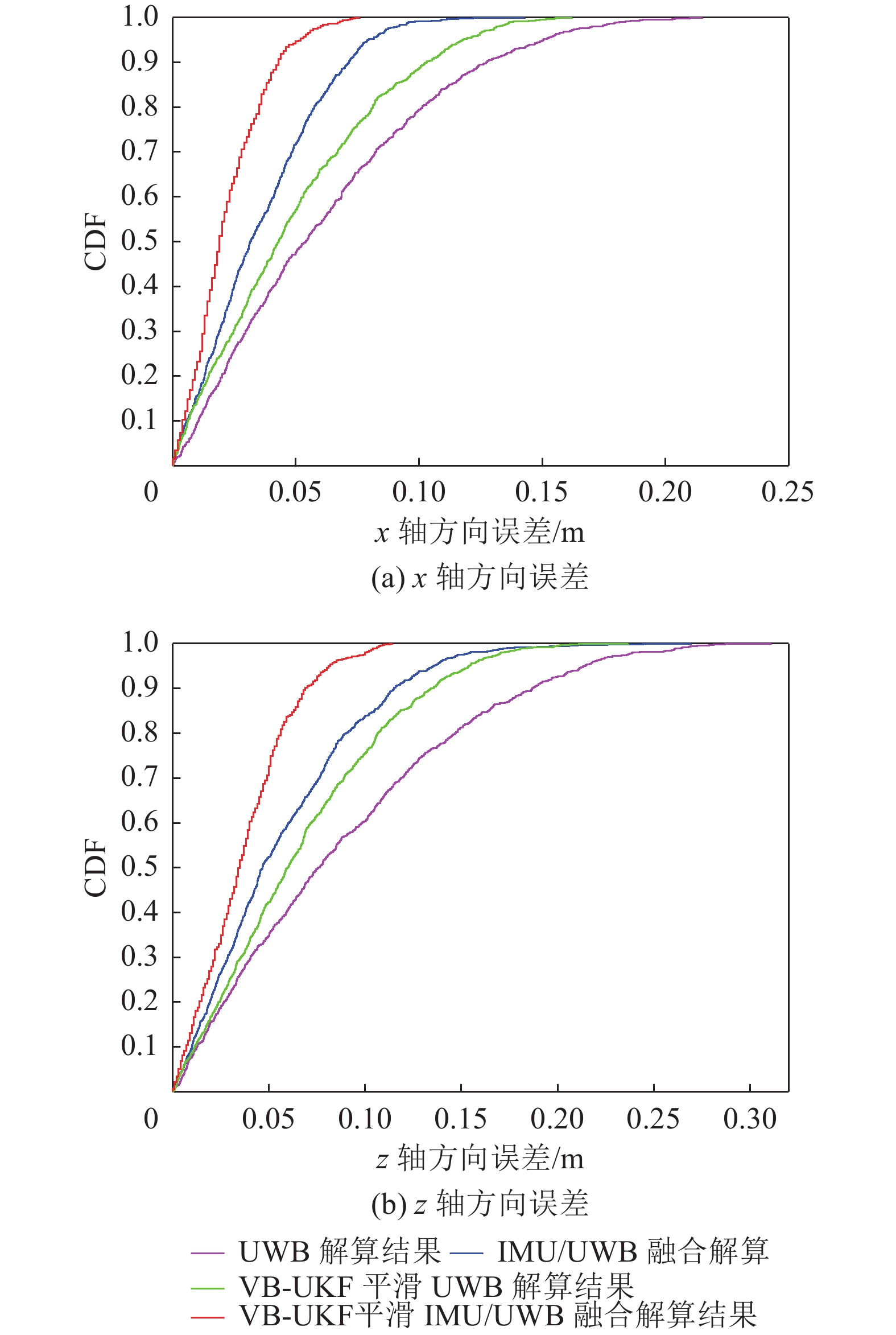

图 6 地面采煤机试验的IMU/UWB融合定位结果x轴和z轴方向定位误差的CDF曲线
Figure 6. CDF curves of x-axis and z-axis directional localization error for results of IMU/UWB fusion positioning of ground shearer experiment
![]()

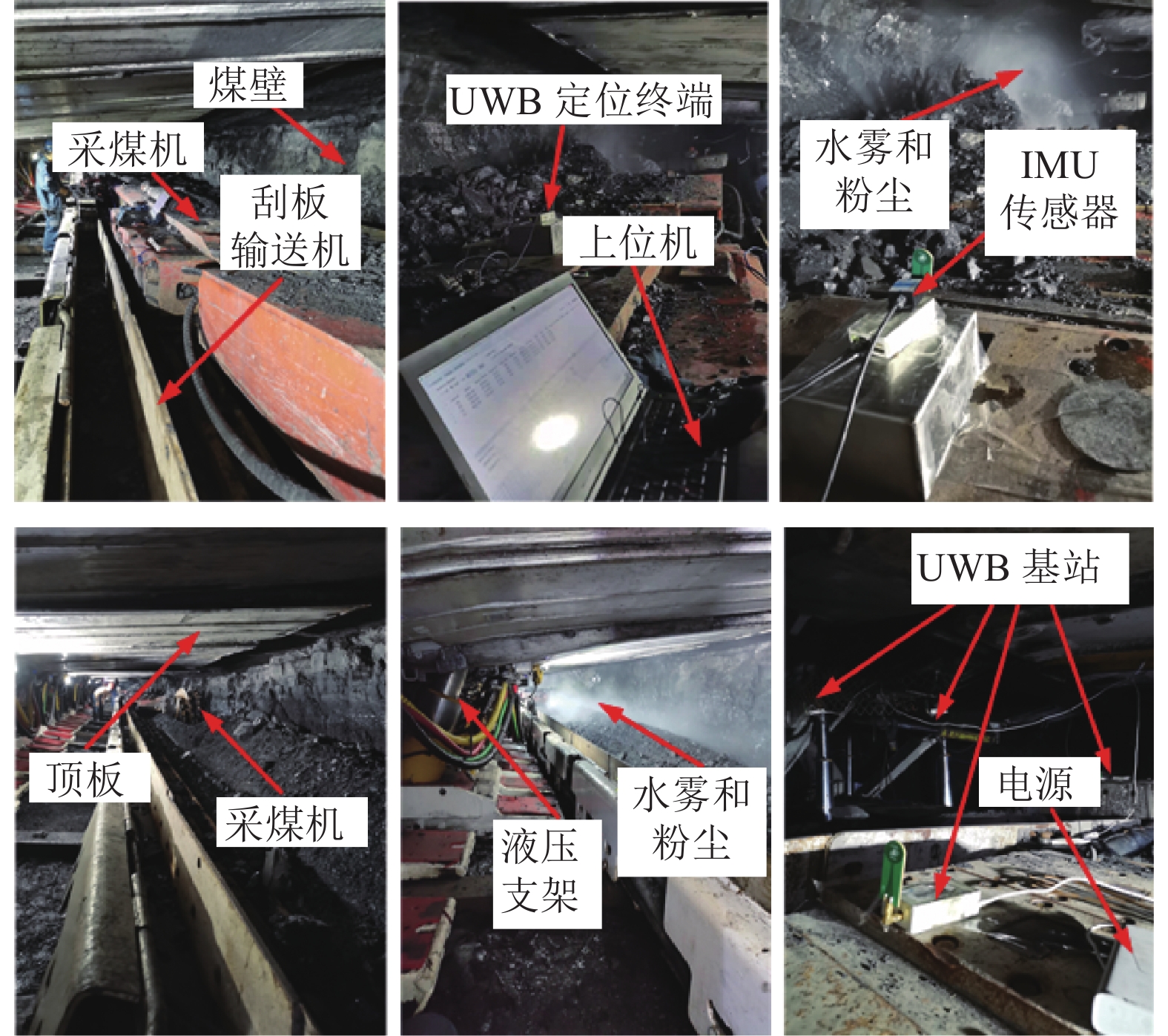

图 7 井下采煤机IMU/UWB 融合定位现场试验场景
Figure 7. Field experimental scenario of IMU/UWB integrated positioning system of shearer in underground coal mine environment
![]()

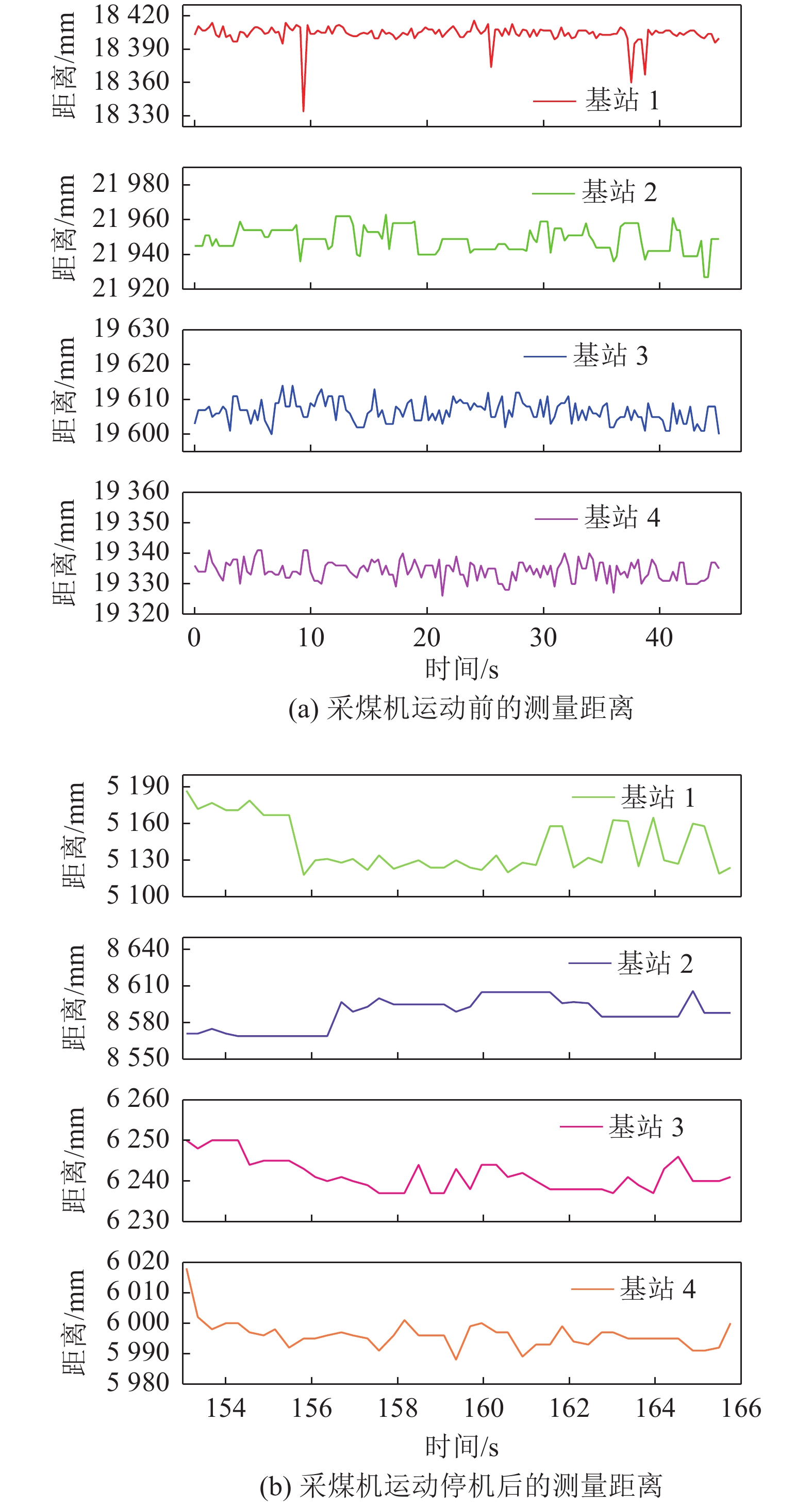

图 8 井下环境采煤机运动前和停机后4个基站测量距离
Figure 8. Measurement distance of four base stations before the shearer movement and shutdown in the underground coal mine environment
![]()
图 9 井下采煤机机载试验融合方法的定位轨迹
Figure 9. Localization trajectory of fusion method in underground coalmine shearer machine-load experiment
![]()

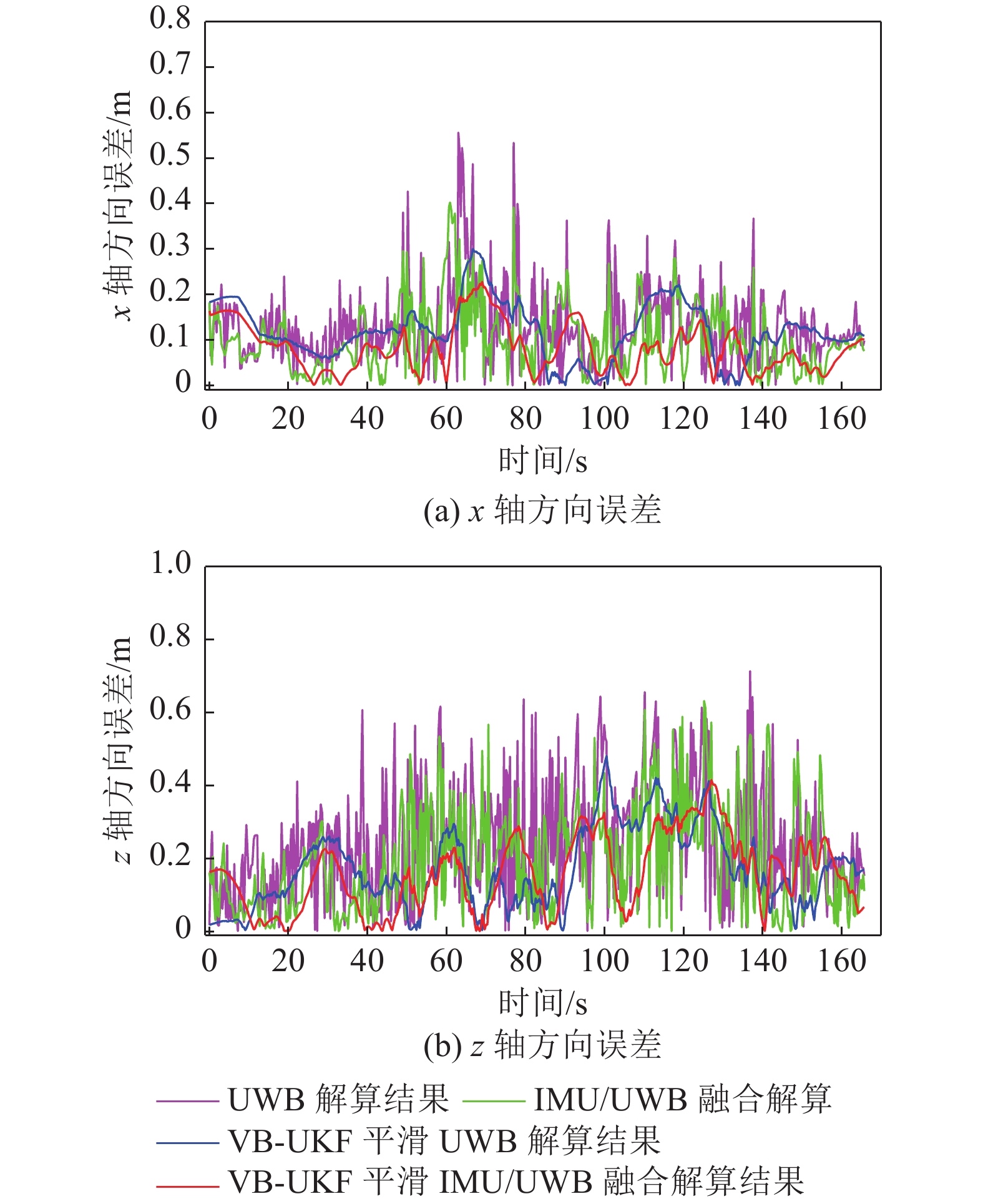

图 10 井下采煤机机载试验融合定位结果的x轴和z轴方向定位误差曲线
Figure 10. Localization error curves of x-axis and z-axis direction for results of fusion positioning in underground coalmine shearer machine-load experiment
![]()

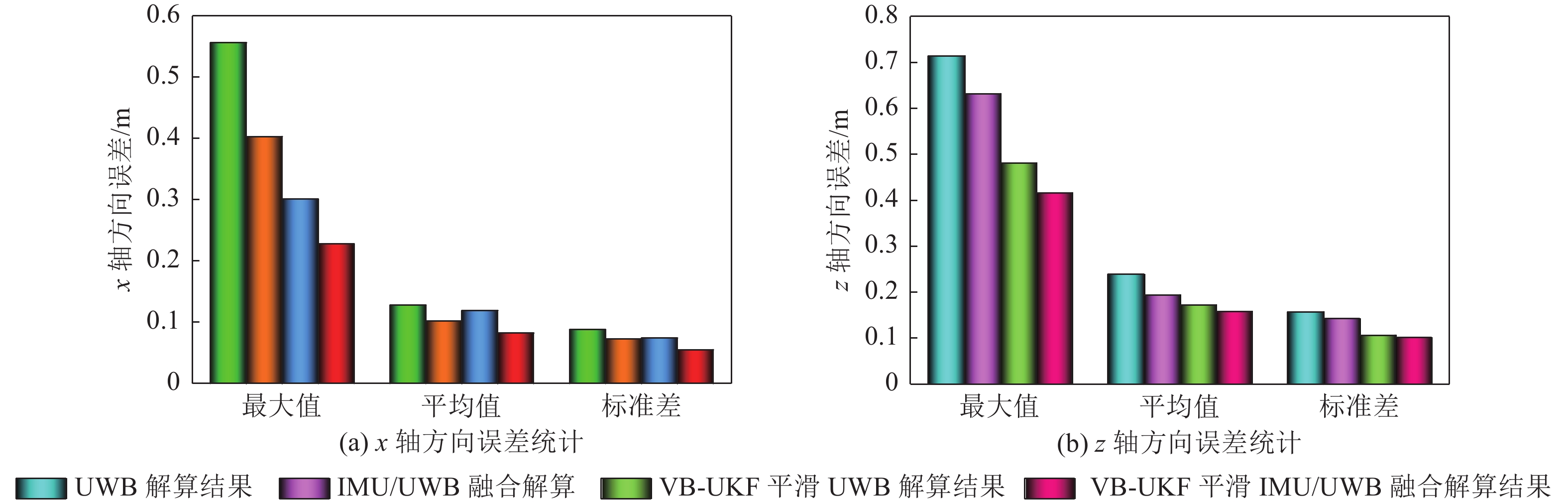

图 11 井下采煤机机载试验融合定位结果的误差统计
Figure 11. Localization error statistics for results of tight fusion in underground coalmine shearer machine-load experiment
![]()

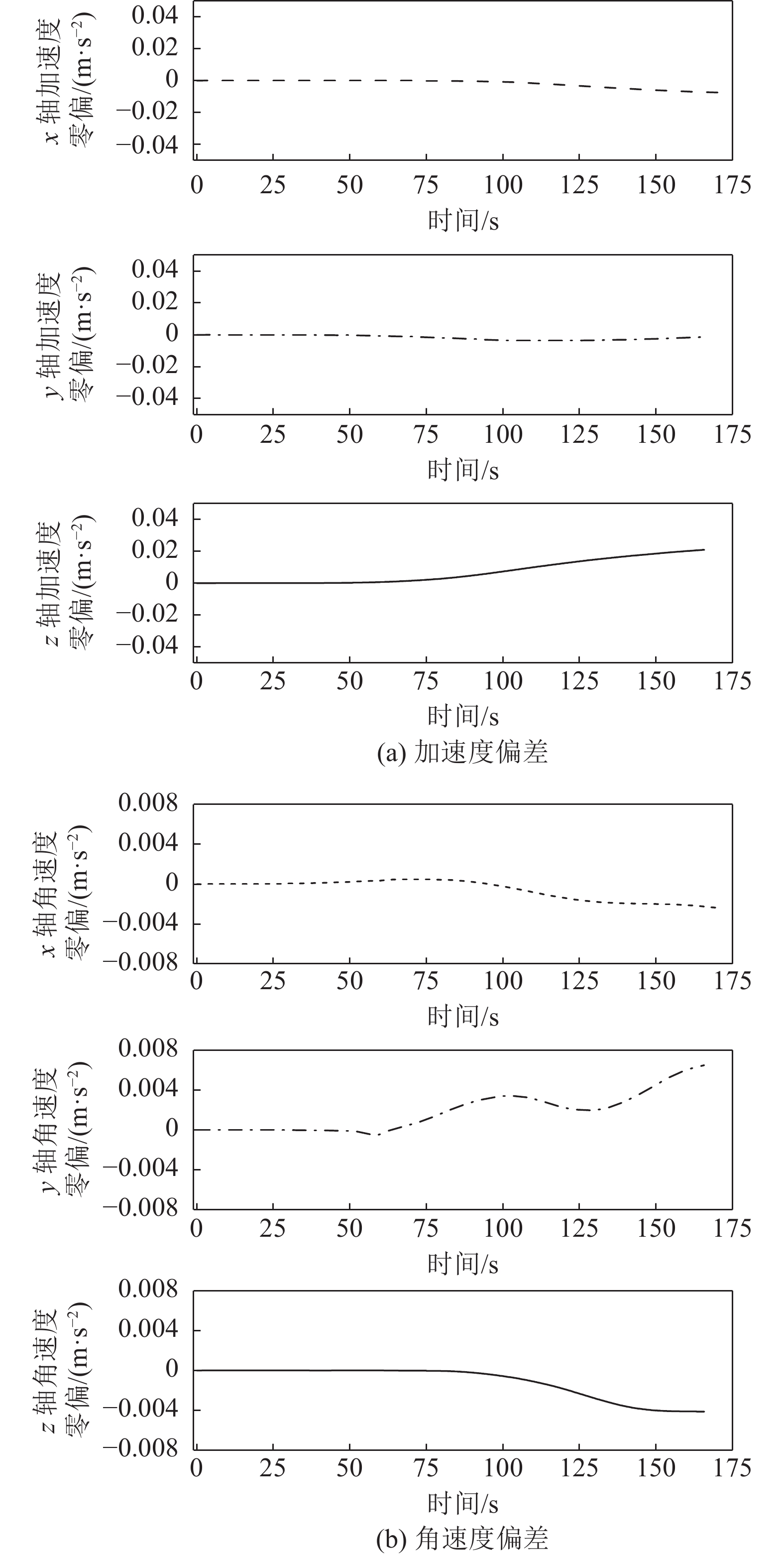

图 12 采煤机定位过程中IMU的加速度偏差和角速度偏差变化曲线
Figure 12. Variation curve of acceleration and angular velocity bias for IMU during the shearer positioning
![]()

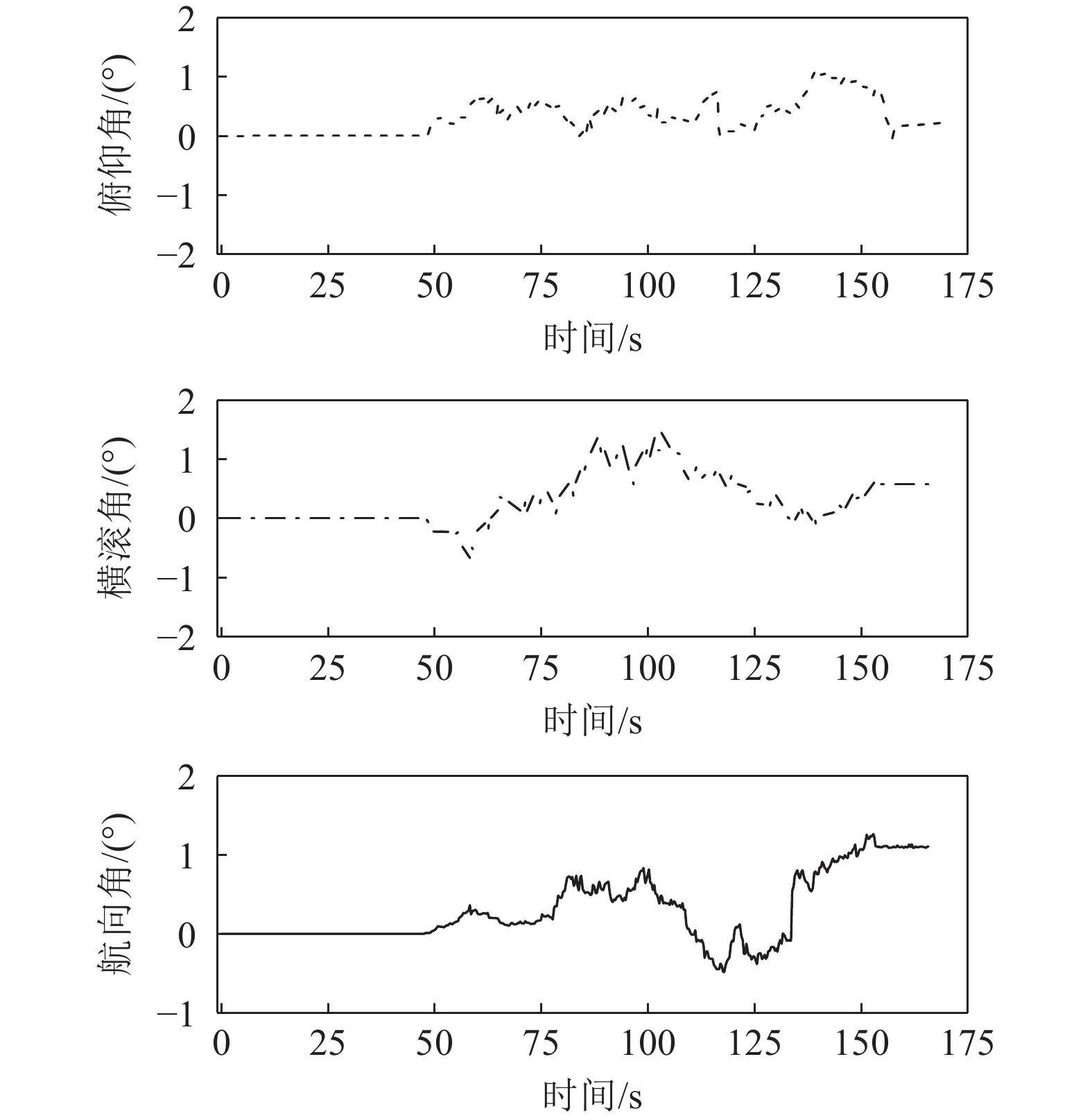

图 13 采煤机定位过程中融合定位的姿态角变化曲线
Figure 13. Variation curve of attitude for fusion positioning during the shearer positioning
表 1 IMU传感器的主要参数指标
Table 1 Main parameters of IMU sensor
部件 最大量程 最大输出频率/Hz 陀螺仪 ±2000(°)/s 200 加速度计 ±16 g 200 地磁计 800 mG 200 角度 ±180°/ ±90° 200
下载: 导出CSV
表 2 UWB模块的主要参数指标
Table 2 Main parameters of UWB module
功率/μW 电压/V 频率/GHz 中心频率/GHz 刷新率/Hz 50 5 3.1~ 4.8 4.3 125
下载: 导出CSV
表 3 4个UWB基站的位置坐标
Table 3 Position coordinates of four UWB base stations
基站编号 x/m y/m z/m 基站1 1.112 0.471 1.375 基站2 0.442 1.483 1.556 基站3 1.925 1.551 1.913 基站4 1.073 0.542 2.532
下载: 导出CSV
表 4 地面采煤机定位的x轴和z轴方向定位误差统计
Table 4 Localization error statistics on x- and z-axis direction for results of ground shearer positioning
解算方法 误差/m 最大 平均 标准差 UWB单独解算 x: 0.215
z: 0.311x: 0.062
z: 0.089x: 0.045
z: 0.066VB-UKF平滑UWB结果 x: 0.162
z: 0.236x: 0.049
z: 0.067x: 0.036
z: 0.046IMU/UWB融合解算 x: 0.143
z: 0.269x: 0.036
z: 0.057x: 0.025
z: 0.041VB-UKF平滑IMU/UWB融合结果 x: 0.076
z: 0.114x: 0.022
z: 0.038x: 0.016
z: 0.024
下载: 导出CSV
表 5 井下现场试验4个UWB基站的坐标
Table 5 Position coordinates of four UWB base stations in the underground field experiment
基站编号 x/m y/m z/m 1 1.251 3.352 −0.251 2 0 0 0 3 −0.110 2.375 0.311 4 −1.223 2.758 0.349
下载: 导出CSV
-
[1] 葛世荣,郝雪弟,田 凯,等. 采煤机自主导航截割原理及关键技术[J]. 煤炭学报,2021,46(3):774−788. doi: 10.13225/j.cnki.jccs.yt21.0114 GE Shirong,HAO Xuedi,TIAN Kai,et al. Principle and key technology of autonomous navigation cutting for deep coal seam[J]. Journal of China Coal Society,2021,46(3):774−788. doi: 10.13225/j.cnki.jccs.yt21.0114
[2] 王世博,葛世荣,王世佳,等. 长壁综采工作面无人自主开采发展路径与挑战[J]. 煤炭科学技术,2022,50(2):231−243. doi: 10.13199/j.cnki.cst.2020-1150 WANG Shibo,GE Shirong,WANG Shijia,et al. Development and challenge of unmanned autonomous longwall fully-mechanized coal mining face[J]. Coal Science and Technology,2022,50(2):231−243. doi: 10.13199/j.cnki.cst.2020-1150
[3] 鲁 程,王世博,葛世荣,等. 多惯导冗余的采煤机定位原理及其合理性分析[J]. 煤炭学报,2019,44(S2):746−753. doi: 10.13225/j.cnki.jccs.2019.0491 LU Cheng,WANG Shibo,GE Shirong,et al. Redundant multi-INS positioning algorithm of shearer and analysis of its rationality[J]. Journal of China Coal Society,2019,44(S2):746−753. doi: 10.13225/j.cnki.jccs.2019.0491
[4] SCHIFFBAUERW H. Navigation and control of continuous mining systems for coal mining[C]. IEEE Industry Applications Conference Thirty-First IAS Annual Meeting. 1996, 4: 2473-2479.
[5] SCHIFFBAUER W H. Accurate navigation and control of continuous mining machines for coal mining [J]. U. S. Dept of health and human services, 1997.
[6] REID P B, DUNN M T, REID D C, et al. Real-world automation: New capabilities for underground longwall mining[A]. Proceedings of the 2010 Australasian Conference on Robotics and Automation 2010 [C]. Brisbane: Queensland University Fechnology, 2010.
[7] RALSTON J C,REID D C,DUNN M T,et al. Longwall automation: Delivering enabling technology to achieve safer and more productive underground mining[J]. International Journal of Mining Science and Technology,2015,25(6):865−876. doi: 10.1016/j.ijmst.2015.09.001
[8] 方新秋,何 杰,张 斌,等. 无人工作面采煤机自主定位系统[J]. 西安科技大学学报,2008,28(2):349−353. doi: 10.3969/j.issn.1672-9315.2008.02.033 FANG Xinqiu,HE Jie,ZHANG Bin,et al. Self-positioning system of the shearer in unmanned workface[J]. Journal of Xi’an University of Science and Technology,2008,28(2):349−353. doi: 10.3969/j.issn.1672-9315.2008.02.033
[9] FAN Qigao,LI Wei,LUO Chengming. Error analysis and reduction for shearer positioning using the strapdown inertial navigation system[J]. International Journal of Computer Science Issues,2012,9(1):49−54.
[10] 张博渊,王世博,葛世荣. 惯性导航初始对准偏差与安装偏差对采煤机定位精度影响及其校准方法[J]. 煤炭学报,2017,42(3):789−795. ZHANG Boyuan,WANG Shibo,GE Shirong. Effects of initial alignment error and installation noncoincidence on the shearer positioning accuracy and calibration method[J]. Journal of China Coal Society,2017,42(3):789−795.
[11] 郝尚清,李 昂,王世博,等. 采煤机惯性导航安装偏差对定位误差的影响[J]. 煤炭学报,2015,40(8):1963−1968. doi: 10.13225/j.cnki.jccs.2014.1561 HAO Shangqing,LI Ang,WANG Shibo,et al. Effects of shearer inertial navigation installation noncoincidence on shearer positioning error[J]. Journal of China Coal Society,2015,40(8):1963−1968. doi: 10.13225/j.cnki.jccs.2014.1561
[12] HOL J D, DIJKSTRA F, LUINGE H, et al. Tightly coupled UWB/IMU pose estimation[C]. IEEE International Conference on Ultra-wideband, 2009: 688−692.
[13] WEN Kai,YU Kegen,LI Yingbing,et al. A new quaternion Kalman filter based foot-mounted IMU and UWB tightly-coupled method for indoor pedestrian navigation[J]. IEEE Transactions on Vehicular Technology,2020,69(4):4340−4352. doi: 10.1109/TVT.2020.2974667
[14] MIRAGLIA G, MALEKI K N, HOOK L R. Comparison of two sensor data fusion methods in a tightly coupled UWB/IMU 3-D localization system[C]//International Conference on Engineering, Technology and Innovation, 2017: 611-618.
[15] WANG Yan,LI Xin. An improved robust EKF algorithm based on sigma points for UWB and foot-mounted IMU fusion positioning[J]. Journal of Spatial Science,2021,66(2):329−350. doi: 10.1080/14498596.2019.1632754
[16] 张斌飞,靳伍银. 基于UWB和IMU紧组合的室内定位导航算法[J]. 电子测量技术,2022,45(10):67−73. ZHANG Bingfei,JIN Wuyin. Indoor positioning and navigation algorithm based on UWB and IMU tightly coupled[J]. Electronic measurement technology,2022,45(10):67−73.
[17] 朱建斌,赵健康,崔 超,等. 基于EKF的UWB/IMU组合导航系统鲁棒性设计[J]. 计算机仿真,2020,37(12):47−52. doi: 10.3969/j.issn.1006-9348.2020.12.011 ZHU Jianbing,ZHAO Jiankang,CUI Chao,et al. Robustness Design of UWB/IMU Tightly Integrated Navigation and Positioning System Based on EKF[J]. Computer simulation,2020,37(12):47−52. doi: 10.3969/j.issn.1006-9348.2020.12.011
[18] 匡 兵,陈凤冉,田春月,等. 基于改进粒子滤波的超宽带与惯性测量单元融合定位算法[J]. 科学技术与工程,2020,20(30):12460−12466. doi: 10.3969/j.issn.1671-1815.2020.30.029 KUANG Bing,CHEN Fengran,TIAN Chunyue,et al. Unit fusion positioning algorithm of ultra-wideband and inertial measurement based on improved particle filtering[J]. Science Technology and Engineering,2020,20(30):12460−12466. doi: 10.3969/j.issn.1671-1815.2020.30.029
[19] 王春琦,孔祥琦,丁晓欢,等. 基于无迹卡尔曼滤波的IMU和UWB融合定位算法研究[J]. 南昌航空大学学报,2020,34(3):8−17. WANG Chunqi,KONG Xiangqi,DING Xiaohuan,et al. Unscented kalman filter based IMU and UWB fusion position algorithm[J]. Journal of Nanchang Hang Kong University,2020,34(3):8−17.
[20] YANG Hai, LUO Tao, LI Wei, et al. A stable SINS/UWB integrated positioning method of shearer based on the multimodel intelligent switching algorithm [J]. IEEE Access, 2019, 7: 2912829138.
[21] CUI Yuming,LIU Songyong,YAO Jian,et al. Integrated positioning system of unmanned automatic vehicle in coal mines[J]. IEEE Transactions on Instrumentation and Measurement,2021,70:1−13.
[22] LI Menggang,ZHU Hua,YOU Shaoze,et al. UWB-based localization system aided with inertial sensor for underground coal mine applications[J]. IEEE Sensors Journal,2020,20(12):6652−6669. doi: 10.1109/JSEN.2020.2976097
[23] FAN Qigao,LI Wei,JING Hui,et al. Integrated positioning for coal mining machinery in enclosed underground mine based on SINS/WSN[J]. The Scientific World Journal,2014(1):460415.
[24] SONG Yang,HSU Lita. Tightly coupled integrated navigation system via factor graph for UAV indoor localization[J]. Aerospace Science and Technology,2021,108:106370. doi: 10.1016/j.ast.2020.106370
[25] 许晓伟,赖际舟,吕 品,等. 基于采煤机工作面端头量测的改进因子图高精度自主定位方法研究[J]. 控制与决策,2022,37(8):2170−2176. XU Xiaowei,LAI Jizhou,LYU Pin,et al. Research on the highprecision autonomous positioning method based on the improved factor graph of the measurements at both ends of shearer working face[J]. Control and Decision,2022,37(8):2170−2176.
[26] LIU Fei,LI Xin,WANG Jian,et al. An adaptive UWB/MEMS-IMU complementary kalman filter for indoor location in NLOS environment[J]. Remote Sensing,2019,11(22):2628. doi: 10.3390/rs11222628
[27] SHI Qin,ZHAO Sihao,CUI Xiaowei,et al. Anchor self-localization algorithm based on UWB ranging and inertial measurements[J]. Tsinghua Science and Technology,2019,24(6):728−737. doi: 10.26599/TST.2018.9010102
[28] 曹 波,王世博,葛世荣,等. 基于校准补偿和VBUKF平滑的超宽带采煤机定位技术[J]. 煤炭科学技术,2022,50(8):210−219. CAO Bo,WANG Shibo,GE Shirong,et al. Localization technology of ultra-wideband for shearer based on calibration compensation and VBUKF smoothing[J]. Coal Science and Technology,2022,50(8):210−219.
[29] 葛世荣, 王世佳, 曹 波, 等. 智能采运机组自主定位原理与技术[J]. 煤炭学报, 2022, 47(1): 75-86. GE Shirong, WANG Shijia, CAO Bo, et al. Autonomous positioning principle and technology of intelligent shearer and conveyor [J], Journal of China Coal Society, 2022, 47(1): 75-86.
-
