Difference and mechanism of dynamic behaviors between two walls of normal fault
-
摘要:

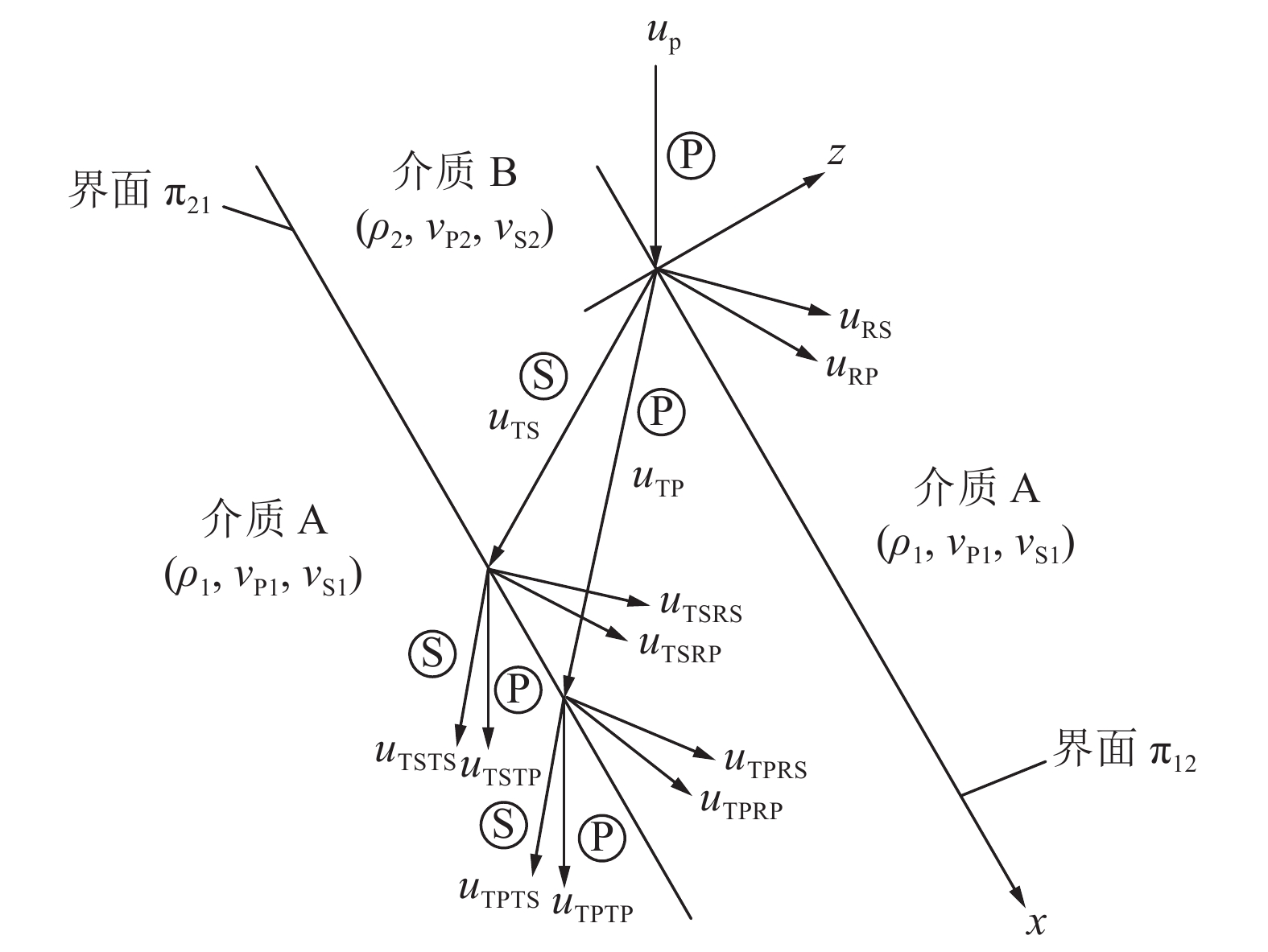

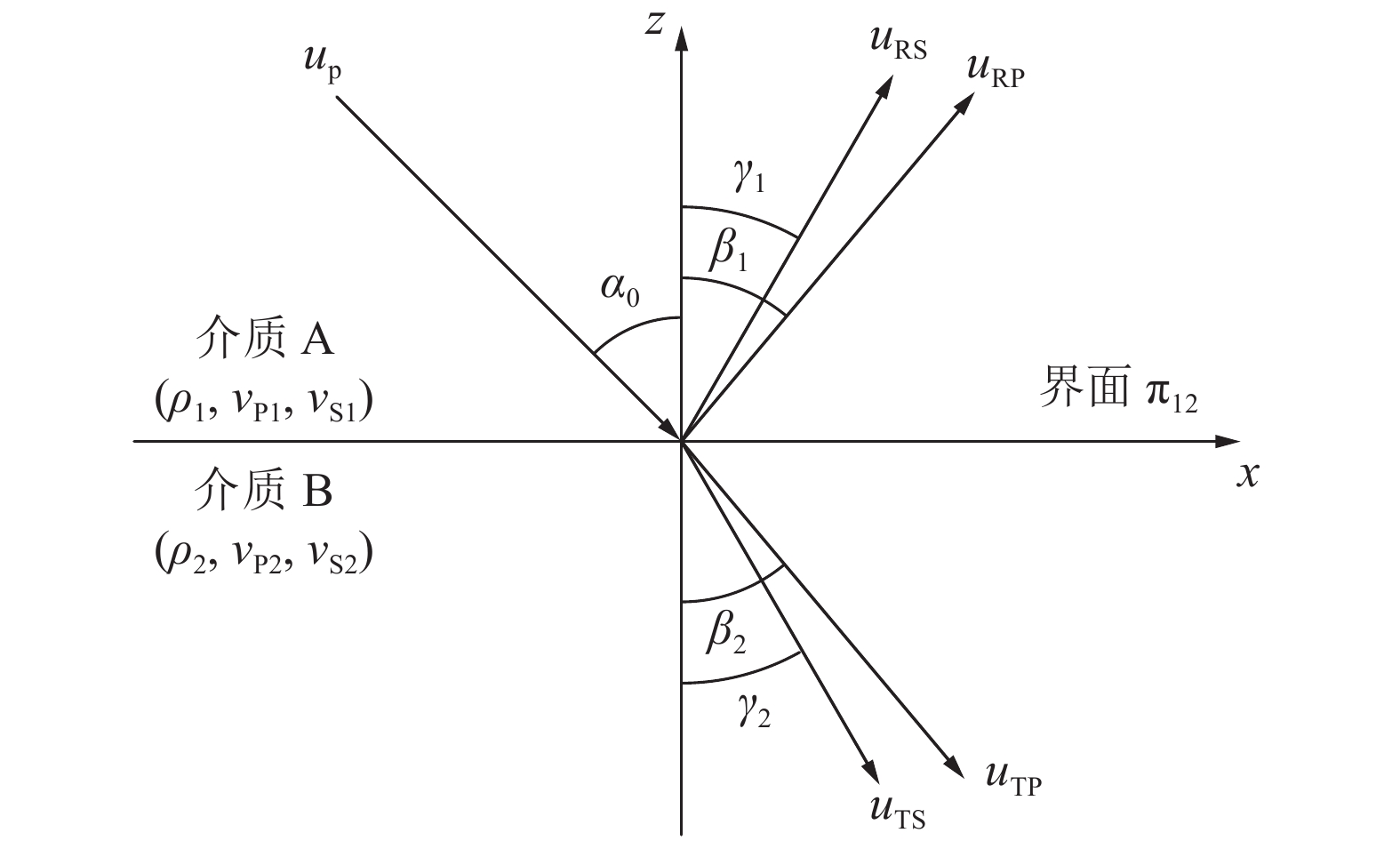

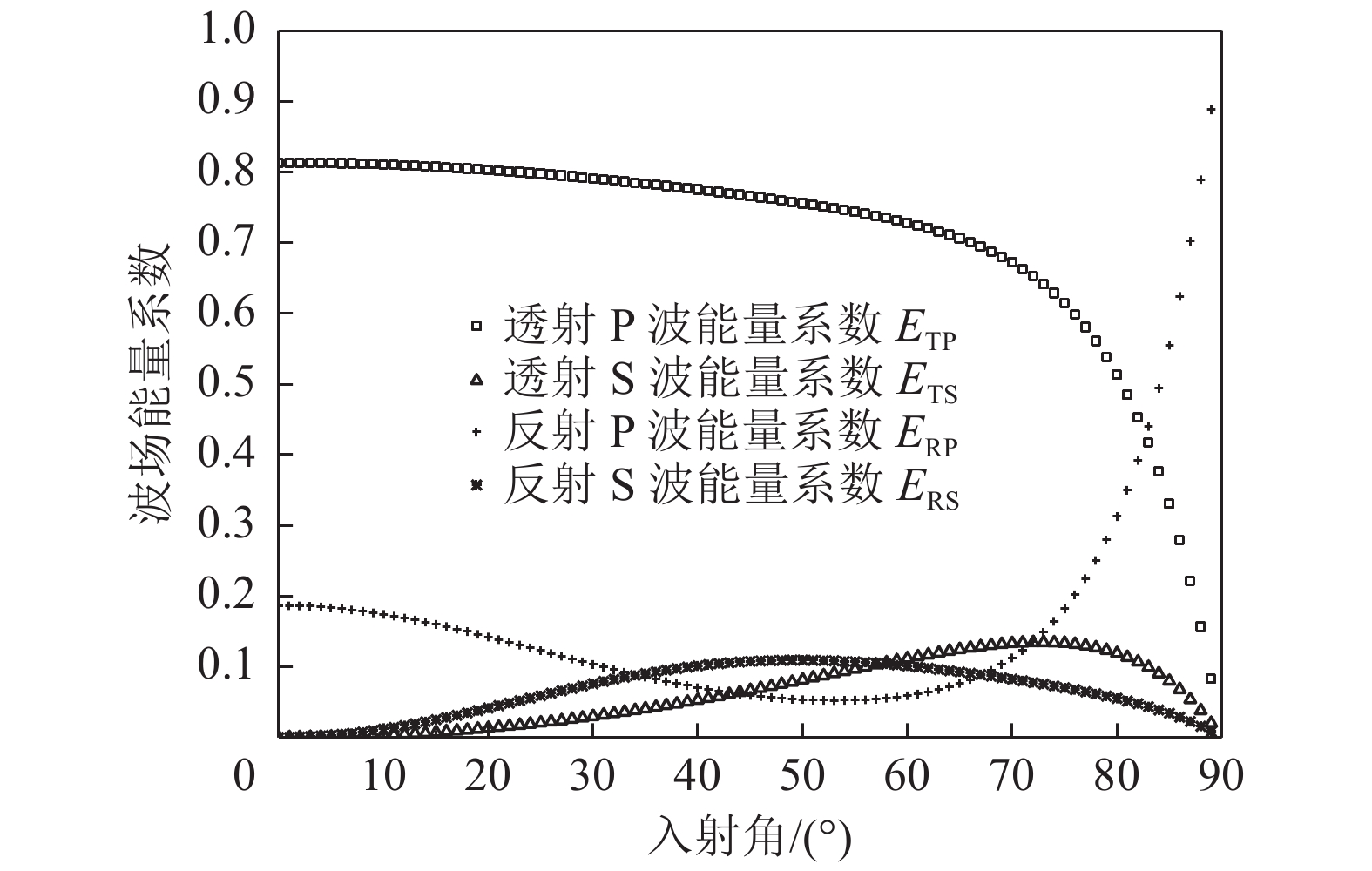

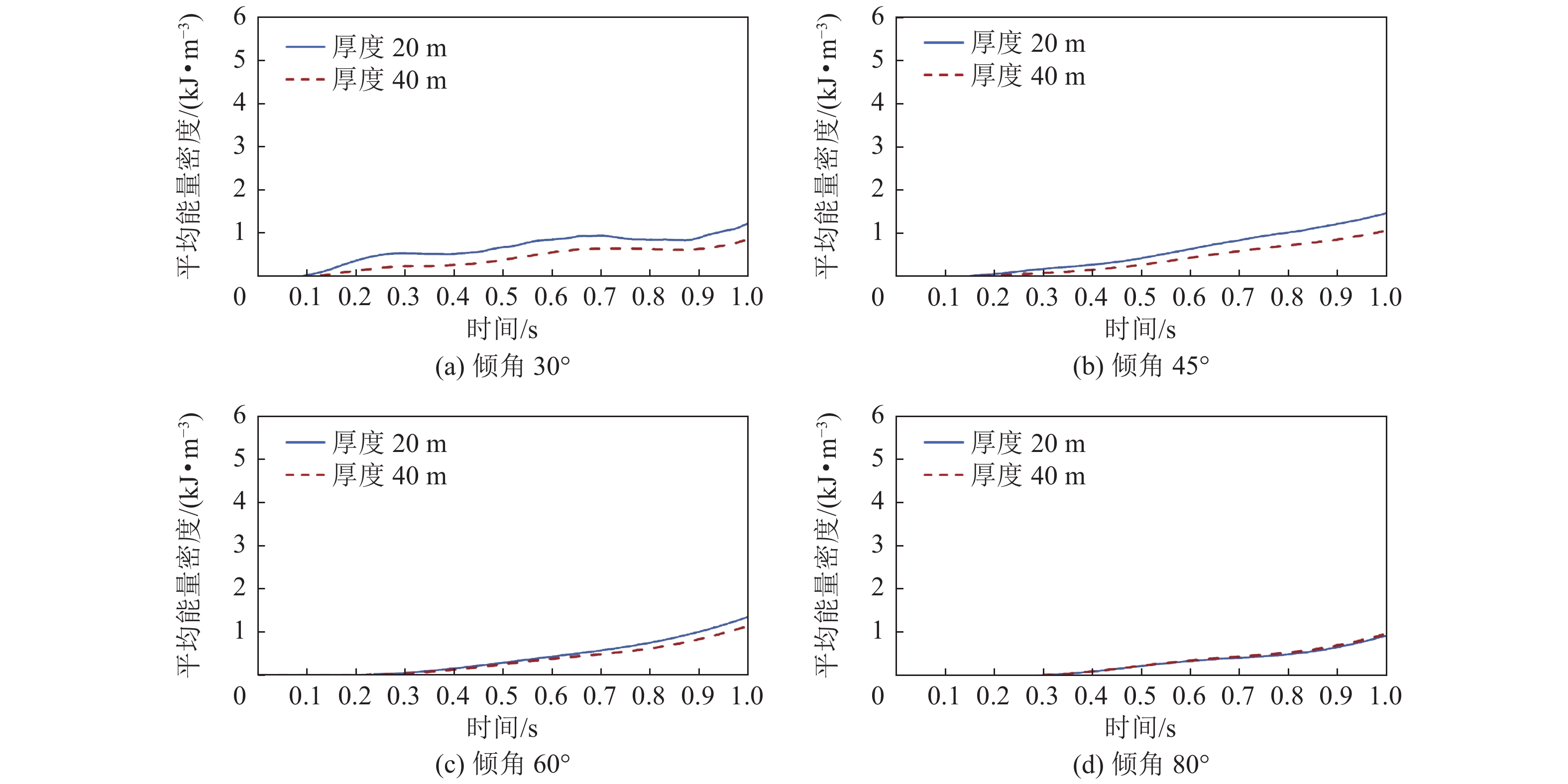

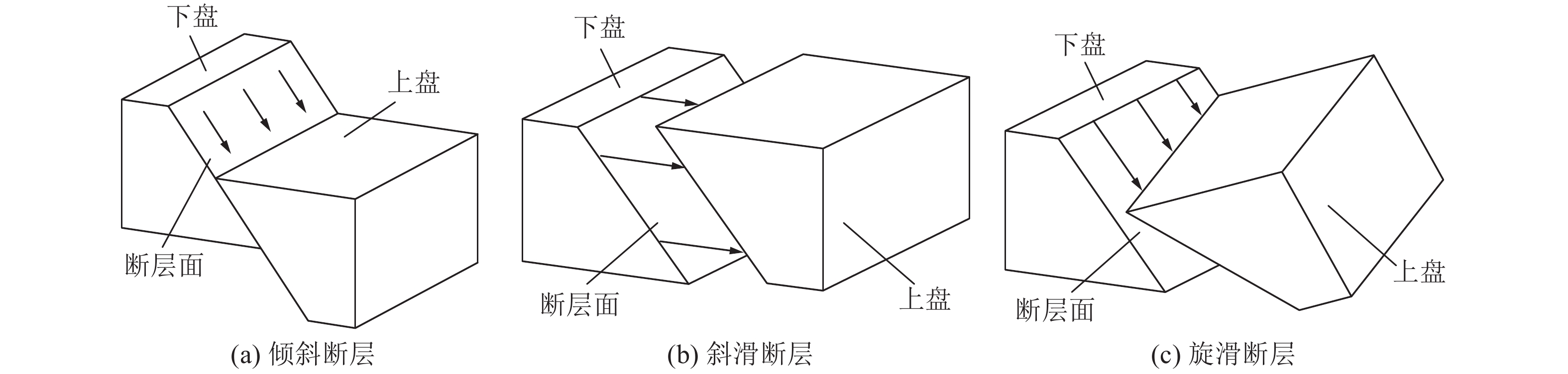

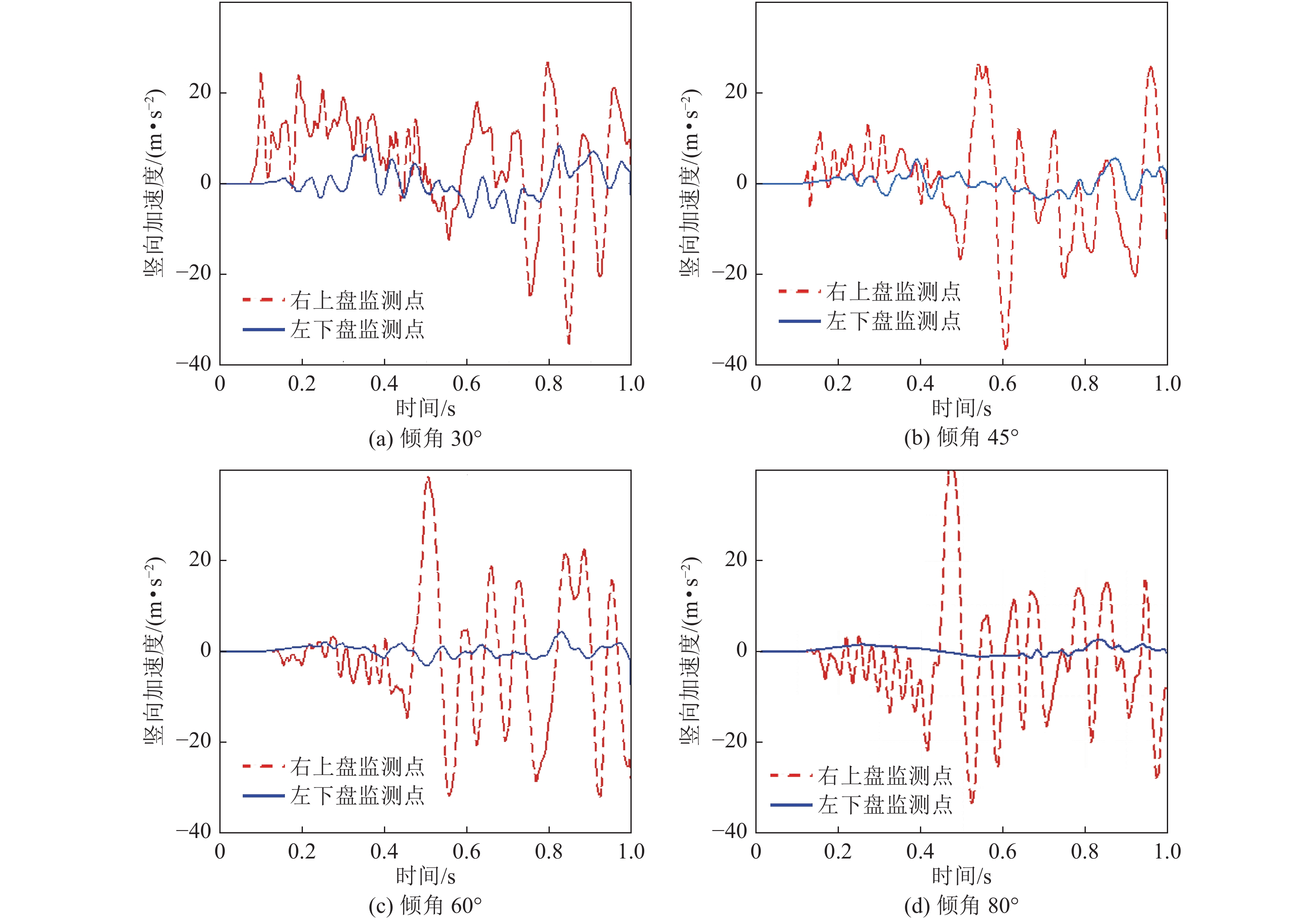

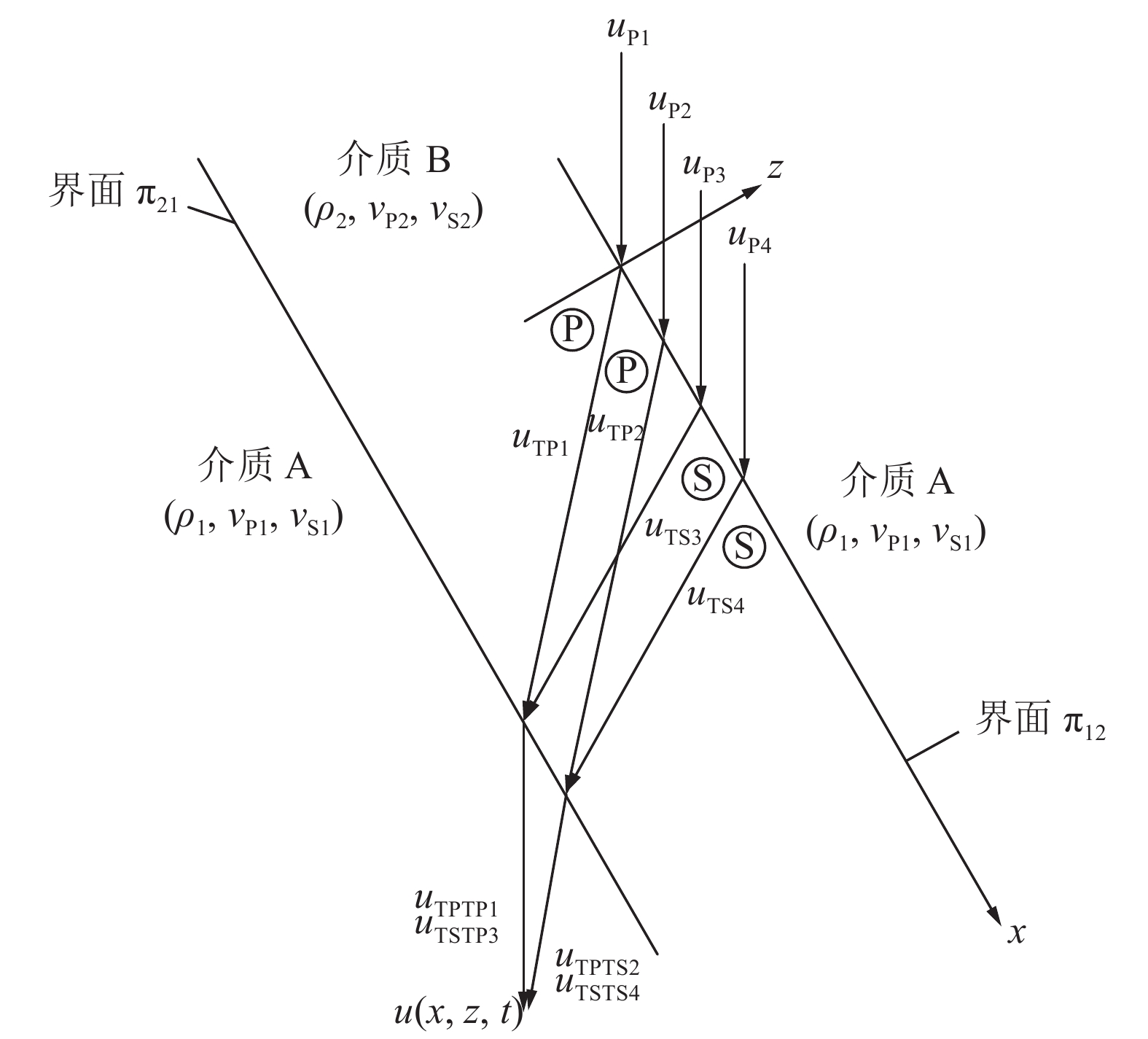

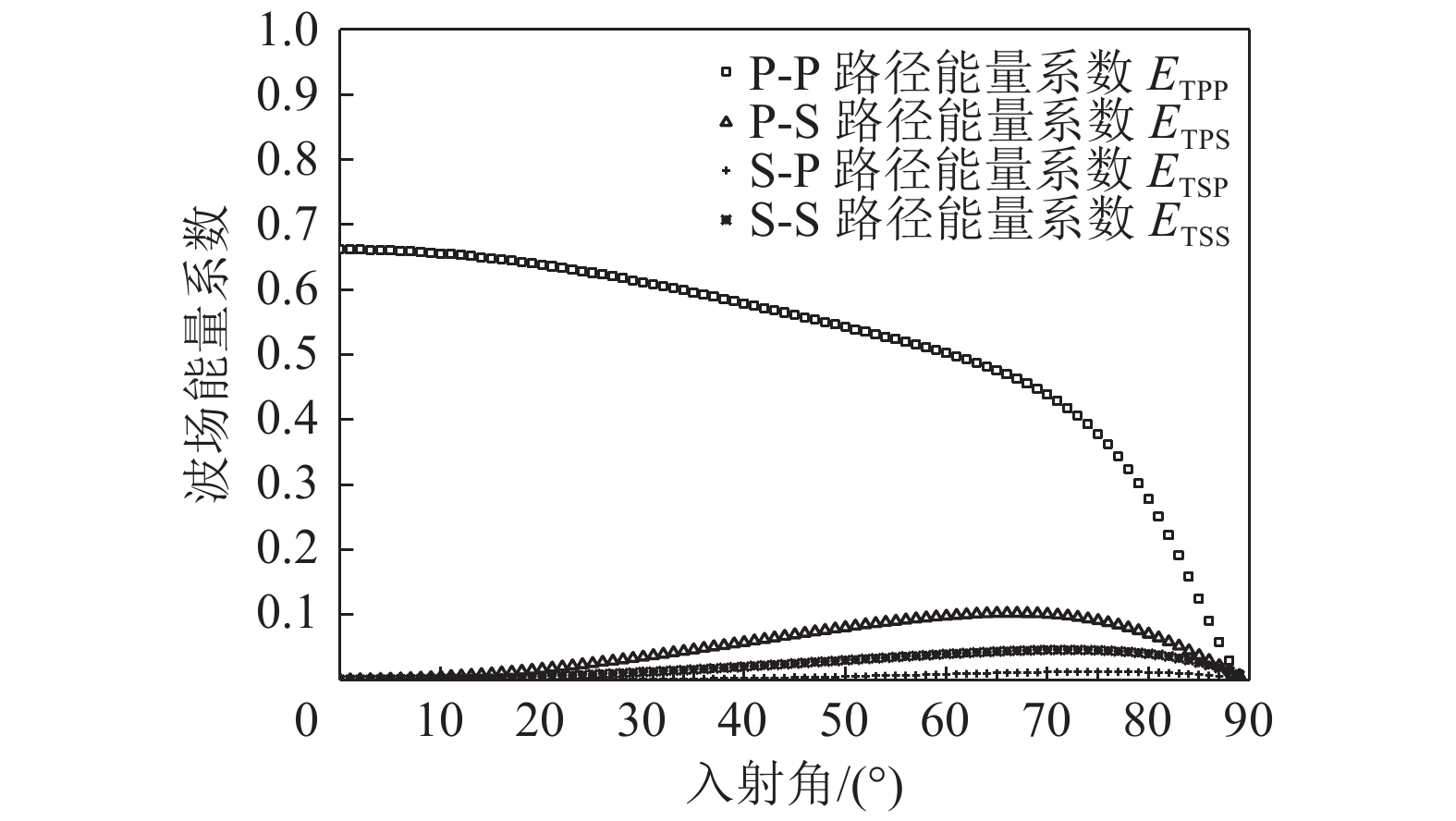

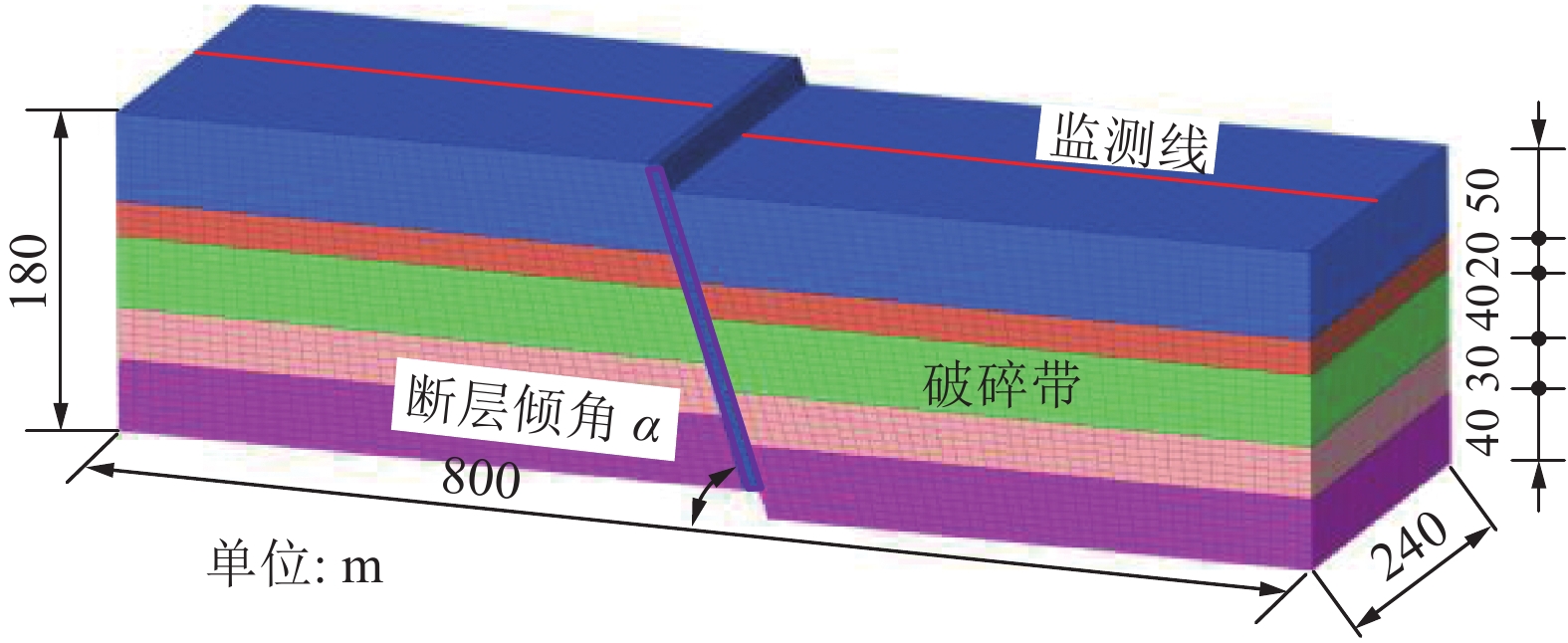

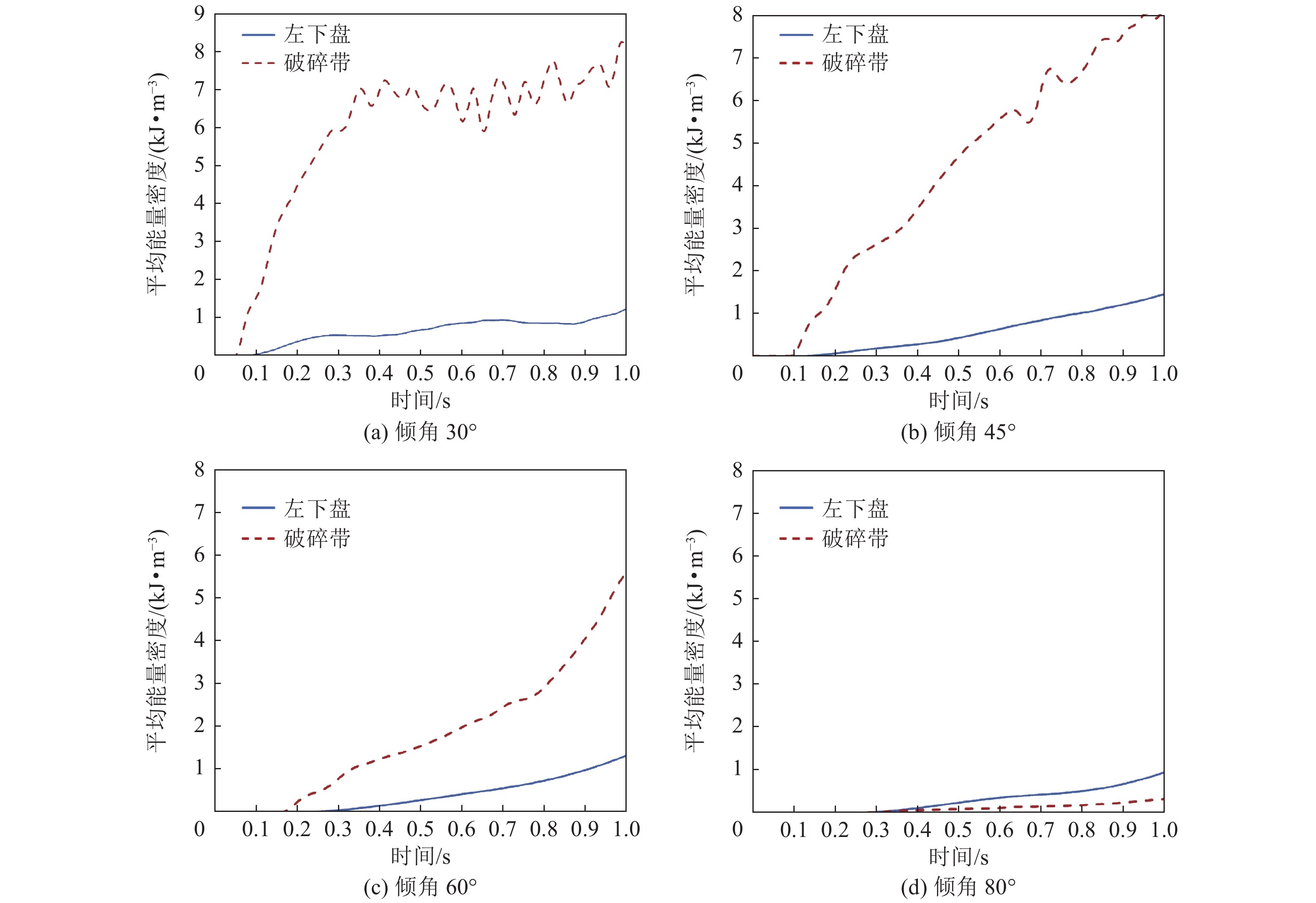

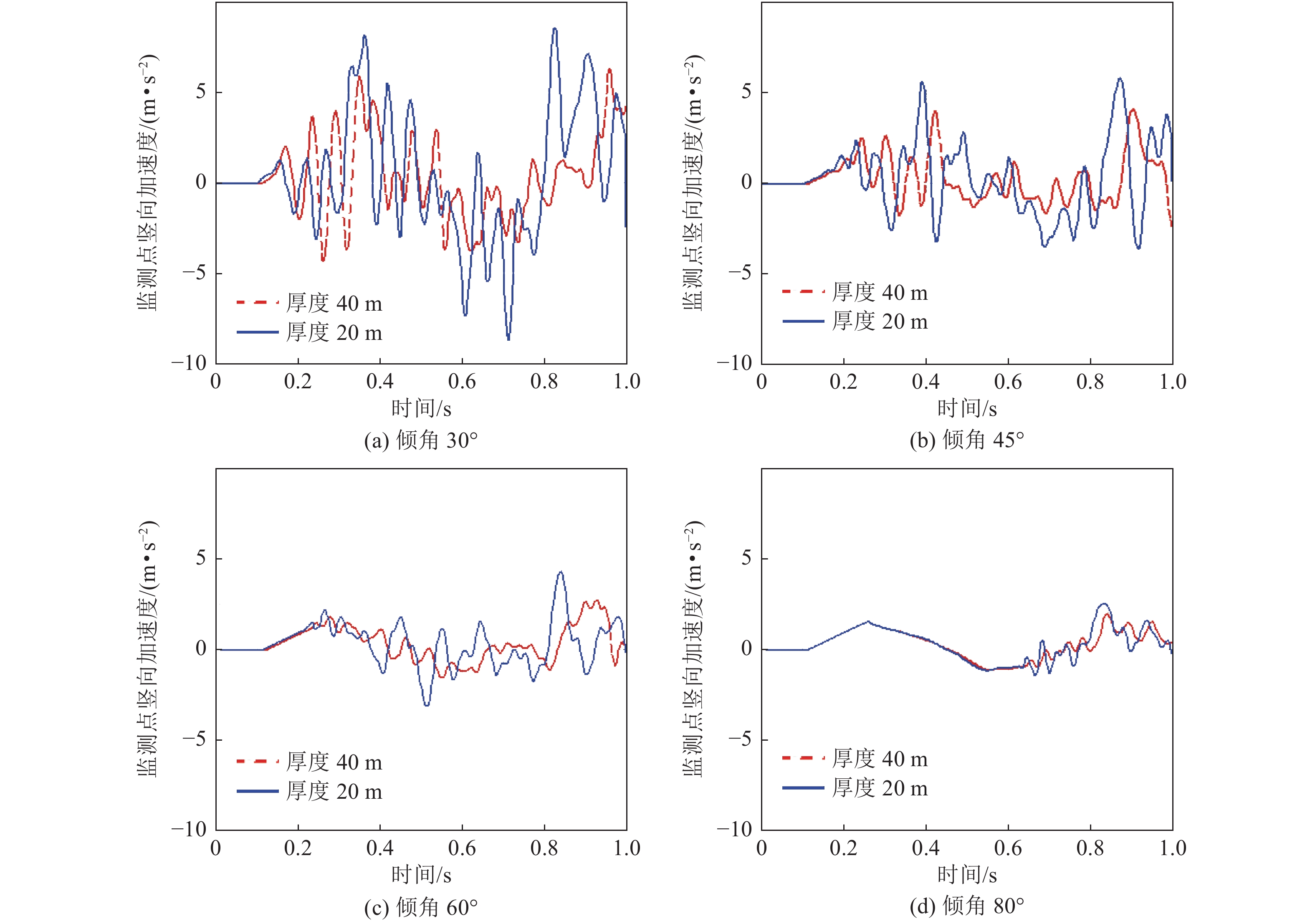

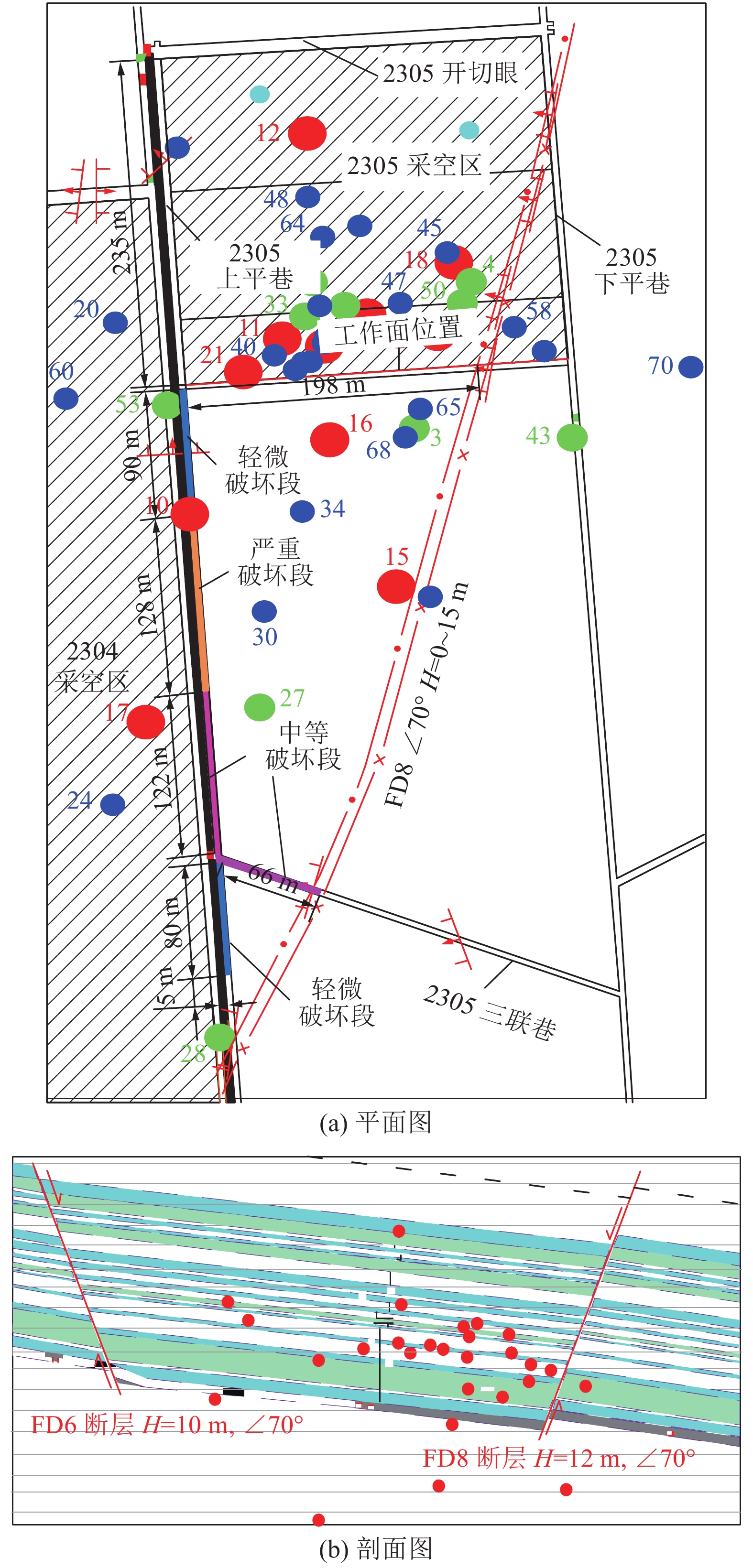

随着大范围采矿活动的进行，正断层易滑动失稳产生震动波，并在断层两侧区域呈现出显著不对称动力响应特征。为解释山东新巨龙能源有限责任公司发生“2·22”冲击地压事故破坏区域主要集中在FD8断层上盘区域而下盘几乎没有出现动力破坏这一现象，从理论上分析了断层面（带）隔震的基本力学机理，基于波场及能量分解建立起了弹性波在断层面（带）界面波场分解能量系数模型，通过不同倾角断层面、不同破碎带厚度对震动波阻隔性数值模拟，并对正断层两盘活动性差异进行了分析。研究表明，对于一个相对孤立正断层（非断层组）而言随着断层倾角的增大，正断层上盘内的震动波沿着断层面“透射”将明显降低，呈现出显著的“隔震”特性，即当正断层上盘滑动诱发震动波难以穿过断层传播至下盘；地下正断层两盘活动差异性即断层上盘下降滑动、下盘不动2个方面揭示了正断层两盘动力灾害显现差异性动力学机制，为科学认知正断层活动诱灾机制提供了参考，并为在地下采矿中正断层诱灾防控策略提供了理论依据。
Abstract:With the development of large-scale mining activities, the normal fault is prone to slide and instability, resulting in vibration waves, which show significant asymmetric dynamic response characteristics in the areas on both sides of the fault. In order to solve the phenomenon that the “2·22” rock burst accident occurred in Shandong Xin Julong Energy Co., Ltd., the damage area is mainly concentrated in the FD8 fault hanging wall, but almost no dynamic damage in the footwall, it was theoretically analyzed the basic mechanical mechanism of fault plane (belt) isolation, by establishing an energy coefficient model of elastic wave field decomposition at along fault plane, based on the wave field and energy decomposition; numerically simulations for vibration wave barrier of fault plane with different dip angles and different fracture zone thickness were done; and it was also analyzed the activity difference between the two walls of normal fault. The investigations showed that for a relatively isolated normal fault (non fault group), with the increase of fault dip angle, the “transmission” of seismic waves in the hanging wall of the normal fault along the fault plane will be significantly reduced, showing a significant “isolation” characteristic. Also, the activity is different between two walls of normal fault, i.e. the hanging wall slides downward instead of the footwall slides upward. Thus, the dynamic mechanism of the difference between the two walls was revealed. It provides a reference for scientific cognition of the mechanism of normal fault induced disaster, and provides a strategy for the prevention and control of normal fault induced disaster in underground mining
-
0. 引 言
蒙陕接壤区聚集全国最具开发潜力的神东、陕北两大煤炭基地，煤层赋存条件好、地质构造简单，2022年煤炭产量近13亿t，占全国煤炭总产量的28.5%，在我国能源保供、促进局地经济高质量发展中发挥了“顶梁柱”、“定盘星”作用。但是，密集分布的矿井群开采高强度扰动顶板地下水系统，大量地下水涌入矿井，加剧了黄河流域中段区域水资源紧张形势[1]。
以往学者普遍关注区内浅埋煤层开采松散层漏失问题，就松散层水保护问题开展了较多的研究工作，提出了一些卓有成效的解决策略，王双明、范立民团队[2-3]系统提出了“保水采煤”科学思想，顾大钊团队[4-5]构建了导储用“煤矿地下水库”技术体系，董书宁团队[6-9]研发了有针对性的帷幕保水技术等，李文平团队[10-11]研究了采煤保水关键层工程地质特征，提出保水采煤矿井等级类型划分方法，一定程度上推动了浅埋煤层开采松散层水资源保护技术的进步；在聚焦水资源扰动定量评价方面，虎维岳和赵春虎[12-14]提出地下水环境系统概念，并利用地下水三维数值仿真技术定量评价了浅埋煤层开采对松散层含水层水位、水量的影响；侯恩科等[15-16]、靳德武等[17-18]、杨建等[19]、王甜甜等[20]、周振方等[21]、王昱同等[22]从水害防治和水文地球化学角度研究了浅埋煤层开采过程涌水量、矿井水水质演化的定量计算。随着开采深度或开采层数的不断增加，煤层开采导水裂隙带发育特征发生变化，垂向上扰动含水层改变或层数更多、影响程度更大，以往开展的浅埋单一煤层开采顶板含水层扰动与当前多煤层重复扰动、深部煤层开采扰动顶板充水模式均有所不同，聚焦盆地边缘浅部至深部煤层开采顶板水扰动程度之间差异的大尺度剖面对比研究还较少。
通过系统分析蒙陕接壤区煤层顶板大尺度水文地质条件，研究主采煤层开采覆岩导水裂隙带与主要充水含水层交叉关系，划分不同的顶板充水模式，选择典型矿井，建立不同工况地下水扰动数值仿真模型，定量分析地下水流场演变和水量漏失速度。形成系统的地下水扰动定量表征方法，为区域地下水资源保护提供技术参考。
1. 研究区概况
蒙陕接壤区位于鄂尔多斯聚煤盆地北部，划分有榆神、榆横、神府等煤矿区（图1），地势总体由西北向东南降低，受到水蚀、风蚀作用影响，区内地形存在明显起伏，高程总体在1 000～1 500 m（图2）。研究区地层由上至下依次发育有第四系、新近系、白垩系、侏罗系，三叠系延长组为基底，地表多被第四系萨拉乌苏组松散层和全新统风积沙所覆盖，渗透性好，为大气降水入渗起到良好的导渗条件。侏罗系延安组为主要含煤地层，目前广泛开采的煤层主要是2煤组和3煤组，埋深从100 m以浅至600 m以深不等。区域广泛发育的侏罗系安定组和新近系红土层一般认为是相对稳定的隔水层，但存在局部缺失的情况；第四系松散层、白垩系志丹群以及侏罗系直罗组具有相对较好的富导水性，是煤层开采主要的充水水源。
![]()
图 1 蒙陕接壤区煤矿区划分及研究矿井位置Figure 1. Coal mining areas division and location in the contiguous area of Inner Mongolia and Shaanxi![]()
图 2 蒙陕接壤区典型水文地质剖面图及水文地质综合柱状简图Figure 2. Typical hydrogeological profile of the border area between Mongolia and Shaanxi研究矿井分别地处榆神矿区（A矿）和新街矿区（B矿）。A矿主要为浅部2煤组和3煤组复合煤层开采，开采深度200～250 m，B矿主要为深部3煤组单一煤层开采，开采深度600～650m。
2. 地下水系统扰动模式划分
煤层埋深和开采煤层的不同决定了覆岩地下水系统扰动程度的差异，因此，确定煤层开采覆岩导水裂隙带发育高度，分析导水裂隙带与顶板主要含/隔水层空间交叉关系，划分煤层开采地下水系统扰动模式，是定量表征地下水系统扰动程度的基础。
2.1 导水裂隙带发育高度确定
选择A矿和B矿典型工作面，A矿2煤组采厚4.0 m、3煤组采厚6.0 m，B矿3煤组采厚6.0 m，利用《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规范》[23]经验公式进行了理论计算，利用FLAC3D软件进行了数值模拟，确定覆岩塑性破坏区为导水裂隙带发育范围，并获取了导水裂隙带现场实测数据，通过比选，确定A矿和B矿典型工作面导水裂隙带发育高度，工作面倾向导水裂隙带稳定发育特征如图3所示；另外，为进一步验证研究矿井导水裂隙带发育高度优选结果的可靠性，收集了周边开采条件和地质条件相对类似的矿井，通过分析导水裂隙带发育高度和裂采比，综合分析导水裂隙带发育高度（表1）。
![]()
图 3 工作面倾向导水裂隙带稳定发育特征Figure 3. Stable development characteristics of inclined water-conducting fracture zone of working face表 1 典型工作面煤层开采导水裂隙带发育高度Table 1. Development height of water-conducting fracture zone in coal seam mining of typical working face研究矿井 开采煤层 煤层
采厚/m导水裂隙带高度/m 裂采比 理论值 模拟值 实测值 优选值 A矿 2煤组 4.0 67.7 70.0 70.0 71.5 71.5 17.9 下行开采3煤组 6.0 80.3 104.9 124.9 — 124.9 — A1矿 2煤组 4.6 70.1 74.3 — 64.4 74.3 14.0 下行开采3煤组 2.2 75.8 88.2 — 95.2 95.2 — A2矿 2煤组 7.8 77.6 93.8 — 87.8 93.8 11.2 下行开采3煤组 2.8 80.3 104.9 — 135.3 135.3 — B矿 3煤组 6.0 74.1 83.5 105.0 110.3 110.3 18.4 B1矿 3煤组 4.4 69.3 72.9 — 140.5 140.5 31.9 B2矿 3煤组 4.0 67.7 70.0 — 132.9 132.9 22.1 其中A矿为2煤组和3煤组复合煤层重复开采，理论计算2煤组开采导水裂隙带最大发育高度70.0 m，2煤组和3煤组复合开采导水裂隙带最大发育高度104.9 m，FLAC3D软件模拟2煤组开采导水裂隙带发育高度70.0 m，2煤组和3煤组复合开采导水裂隙带发育高度124.9 m，井下仰孔注水侧漏法实测A矿2煤组开采导水裂隙带发育高度71.5 m，2煤组和3煤组复合开采导水裂隙带发育高度未实测。参考周边矿井，均存在近距离煤层开采覆岩重复扰动现象，重复开采导水裂隙带发育高度最大不超过135.3 m，不沟通第四系松散层。根据以上计算结果推断A矿2煤组和3煤组复合开采导水裂隙带发育高度在124.9 m是可信的。
B矿主采单一3煤组，理论计算3煤组开采导水裂隙带最大发育高度83.5 m，FLAC3D软件模拟3煤组开采导水裂隙带发育高度105.0 m，井下仰孔注水侧漏法实测高度110.3 m，裂采比18.4，导水裂隙带最大波及直罗组含水层或向上继续沟通安定组隔水层，不沟通白垩系志丹群含水层。参考周边矿井，3煤组开采裂采比分别为31.9和22.1，按照最大裂采比计算，B矿开采3煤层顶板导水裂隙带也并不沟通白垩系含水层。据此，确定3煤层顶板导水裂隙带发育高度为110.3 m。
另外，薛建坤等[24]收集了鄂尔多斯盆地大量导水裂隙带实测资料，拟合出相应计算经验公式，综合确定的A、B矿导水裂隙带发育高度与之相符，最终确定A矿2煤组和3煤组复合开采导水裂隙带发育高度为124.9 m，B矿3煤组开采导水裂隙带发育高度为110.3 m。
2.2 含/隔水层结构扰动模式划分
根据主采煤层开采导水裂隙带发育高度与上覆主要含/隔水层的空间接触关系，A矿浅埋复合煤层开采将贯穿直罗组含水层，突破安定组相对隔水层顶界面，进入白垩系志丹群含水层，B矿深埋单一煤层开采将直接沟通直罗组砂岩含水层，但导水裂隙带包络线上边界未进入安定组相对隔水层（图4），据此，将A、B两矿主采煤层开采充水类型分别划分为直罗组−志丹群砂岩复合含水层充水型和直罗组砂岩单一含水层充水型2种类型。
![]()
图 4 主采煤层开采顶板含水层扰动模式示意Figure 4. Schematic of disturbance mode of roof aquifer in mining coal seam3. 开采扰动地下水流数值模型构建
为进一步直观和定量化研究2种典型矿井开采地下水流场扰动特征，根据主采煤层开采覆岩含水层扰动模式，构建了A、B两个矿井地下水流概念、数学和数值模型，并通过模型率定，形成可靠的数值预测模型。
3.1 概念模型构建
根据井田地质构造展布特征、井田水文地质条件，对A、B两矿开采地下水系统进行概化。其中，含/隔水层岩层结构和地下水补径排特征相对清晰，由于研究区地质构造、地表水体不发育，自然稳定隔水或稳定补给边界不存在，模型四周水平边界均为开放边界，与井田外含水系统存在密切的水力联系，由于煤层开采一般造成明显的垂向水量交换，模型垂向顶界面均选择地表；研究层段最下部均选择了3煤组，据此，确定模型垂向底界面为3煤组底板隔水层。
3.2 数学模型构建
根据A、B矿井开采水文地质概念模型构建结果，模拟区含水岩组空间分布存在差异，且计算时段处于开采阶段，地下水已形成降落漏斗，水力坡度较大，水流汇集漏斗中心，具有显著的三维非稳定地下水流运动特征，依据地下水渗流连续性方程和达西定律，可用下列偏微分方程和定解条件组成的数学模型对研究区地下水运动进行描述。
$$ \left\{ {\begin{array}{*{20}{l}} {{S_{\rm{s}}}\dfrac{{\partial h}}{{\partial t}} = \dfrac{\partial }{{\partial x}}\left( {{K_x}\dfrac{{\partial h}}{{\partial x}}} \right) + \dfrac{\partial }{{\partial y}}\left( {{K_y}\dfrac{{\partial h}}{{\partial y}}} \right) + \dfrac{\partial }{{\partial z}}\left( {{K_z}\dfrac{{\partial h}}{{\partial z}}} \right) + \varepsilon }&{\left( {x,y,z} \right) \in {\varOmega },t \geqslant 0}\\ {{\mu }\dfrac{{\partial h}}{{\partial t}} = {K_x}{{\left( {\dfrac{{\partial h}}{{\partial x}}} \right)}^2} + {K_y}{{\left( {\dfrac{{\partial h}}{{\partial y}}} \right)}^2} + {K_z}{{\left( {\dfrac{{\partial h}}{{\partial z}}} \right)}^2} - \dfrac{{\partial h}}{{\partial z}}\left( {{K_z} + p} \right) + p}&{\left( {x,y,z} \right) \in {{\varGamma }_0},t \geqslant 0}\\ {{{\left. {{h}\left( {x,y,z,t} \right)} \right|}_{t = 0}} = {h_0}\left( {x,y,z} \right)}&{\left( {x,y,z} \right) \in {\varOmega },t = 0}\\ {{K_n}{{\left. {\dfrac{{\partial h}}{{\partial n}}} \right|}_{{{\varGamma }_1}}} = q\left( {x,y,z,t} \right)}&{\left( {x,y,z} \right) \in {{\varGamma }_1},t \geqslant 0}\\ {{K_n}{{\left. {\dfrac{{\partial h}}{{\partial n}}} \right|}_{{{\varGamma }_2}}} = 0}&{\left( {x,y,z} \right) \in {{\varGamma }_2},t \geqslant 0} \end{array}} \right. $$ 式中：
$\varOmega$ 为研究区域；$ {K}_{x} $ ，$ {K}_{y} $ ，$ {K}_{z} $ 分别为x、y、z方向的渗透系数，m/d；${h} \left(x,y,z,t\right)$ 为t时刻的水位标高，m；$ {h}_{0}\left(x,y,z\right) $ 为初始水位标高，m；Ss为贮水率（1/m）；μ为给水度；$ {\varepsilon } $ 为源汇项，1/d；$ p $ 为潜水面上的降水入渗量和蒸发量，河流、灌溉入渗量，m/d，根据前文分析，降水入渗、蒸发作用对新近系隔水层以下的地下水系统影响不大，模型计算过程不再纳入；${\varGamma }_{0}$ 为渗流区域的上边界，即地下水的自由表面；${\varGamma }_{1}$ 为渗流区域的流量边界；${\varGamma }_{2}$ 为渗流区域的零流量边界；$ {K}_{n} $ 为边界法向方向的渗透系数，m/d；$ q $ 为第二类边界的水流通量，m/d。3.3 数值模型构建
1）地质模型剖分。根据A、B井田勘探钻孔资料、地下水流特征和煤矿开采情况，将2个研究矿井（模拟区）垂向地层均分为6个层段，其中A矿第一层是第四系含水层，第二层是白垩系志丹群含水层，第三层是安定组隔水层，第四层是直罗组含水层，第五层是直罗组含水层底至2煤组间的延安组含水层，第六层是2煤组至3煤组底；B矿第一层是第四系含水层，第二层是志丹群含水层，第三层是安定组隔水层，第四层是直罗组含水层，第五层是直罗底至31煤层间的延安组含水层；第六层是31煤层底板（图5）。
根据层段划分结果，利用Visual Modflow软件进行各层面结点剖分，其中，A矿在平面上剖分结点117×88个，每个单元格的长宽基本相等，约为100 m，整个模型共计剖分单元10296个；B矿在研究区平面上剖分结点92×87个，每个单元格的长宽基本相等，约为200 m，整个模型共计剖分单元8004个。对于水位观测孔位置，进行加密剖分，以提高计算精度。
2）参数赋值与模型率定。水文地质参数是表征含水介质储水、释水能力以及地下水渗流速度的指标。因此，水文地质参数选取对模型计算至关重要，其合理与否直接影响到模型的计算精度和结果的可靠性。由于研究矿井以往开展的水文地质工作相对有限，且仅有的水文地质钻孔也仅仅对地表松散层或直罗组含水层进行了水文地质试验，获取的水文地质参数十分有限，周边煤矿开展的水文地质试验多是对渗透系数和单位涌水量两种参数的获取，模型计算需要的给水度和释水系数缺乏实测，不足以支撑地下水数值模型的构建。根据《地下铁道、轻轨交通岩土工程勘察规范》（GB50307—1999）[25]，文章对相应岩性岩层赋值（表2、表3、表4）。
表 2 不同岩性给水度经验值Table 2. Empirical value of water yield of different lithology岩性 给水度 岩性 给水度 黏土 0.02～0.035 细砂 0.08～0.11 亚黏土 0.03～0.045 中细砂 0.085～0.12 亚砂土 0.035～0.06 中砂 0.09～0.13 黄土 0.025～0.05 中粗砂 0.10～0.15 黄土状亚黏土 0.02～0.05 粗砂 0.11～0.15 黄土状亚砂土 0.03～0.06 黏土胶结砂岩 0.02～0.03 粉砂 0.06～0.08 裂隙灰岩 0.08～0.10 粉细砂 0.07～0.10 砂卵砾石 0.13～0.20 注：参数引自《地下铁道、轻轨交通岩土工程勘察规范》[25]。 表 3 不同岩性渗透系数经验值Table 3. Empirical value of permeability coefficient of different lithology岩性 渗透系数/（m·d−1） 岩性 渗透系数/（m·d−1） 黏土 0.001～0.054 细砂 5～15 亚黏土 0.02～0.5 中砂 10～25 亚砂土 0.2～1.0 粗砂 20～50 粉砂 1～5 砂砾石 50～150 粉细砂 3～8 卵砾石 80～300 注：参数引自《地下铁道、轻轨交通岩土工程勘察规范》[25]。 表 4 不同土层岩性释水系数经验值Table 4. Empirical value of specific water release coefficient of different soil layers土层岩性 释水系数 土层岩性 释水系数 塑性黏土 1.9×10−3～2.4×10−4 密实砂层 1.9×10−5～1.3×10−6 固结黏土 2.4×10−4～1.2×10−4 密实砂砾 9.4×10−6～4.6×10−6 稍硬黏土 1.2×10−4～8.5×10−4 裂隙岩层 1.9×10−6～3.0×10−7 松散砂层 9.4×10−5～4.6×10−5 固结岩层 3.0×10−7以下 注：参数引自《地下铁道、轻轨交通岩土工程勘察规范》[25]。 根据水文地质概念和数学模型所建立的数值模型，应反映实际流场的特点。为了获得可靠的预测模型，必须进行模型率定。利用井田内长观孔水位观测数据与模型运行的计算结果进行比较分析，以确认模型的正确性和可靠性。
A、B两矿地下水流数值模型分别选择A1和B1直罗组观测孔实测水位数据进行率定，经反复多次调参计算，取得了较好的率定效果（图6）。
![]()
图 6 A矿和B矿主采煤层开采地下水流数值模型率定结果Figure 6. Numerical model calibration results of underground water flow in A and B coal mine4. 接续期开采地下水流场和涌水量预测
4.1 接续期开采地下水流场演变特征
利用率定好的地下水流数值模型对A、B两个矿井2023—2024年接续开采期间主要受影响含水层地下水流场进行了模拟（图7、图8）。可以看出，围绕接续开采工作面附近，形成了较为明显的地下水降落漏斗，漏斗中心区水头基本降至开采煤层标高。随着接续工作面更替，已采工作面顶板围岩应力和岩层结构重分布，达到新的平衡态，采空区及覆岩裂隙空间地下水水头出现逐步恢复的现象。
![]()
