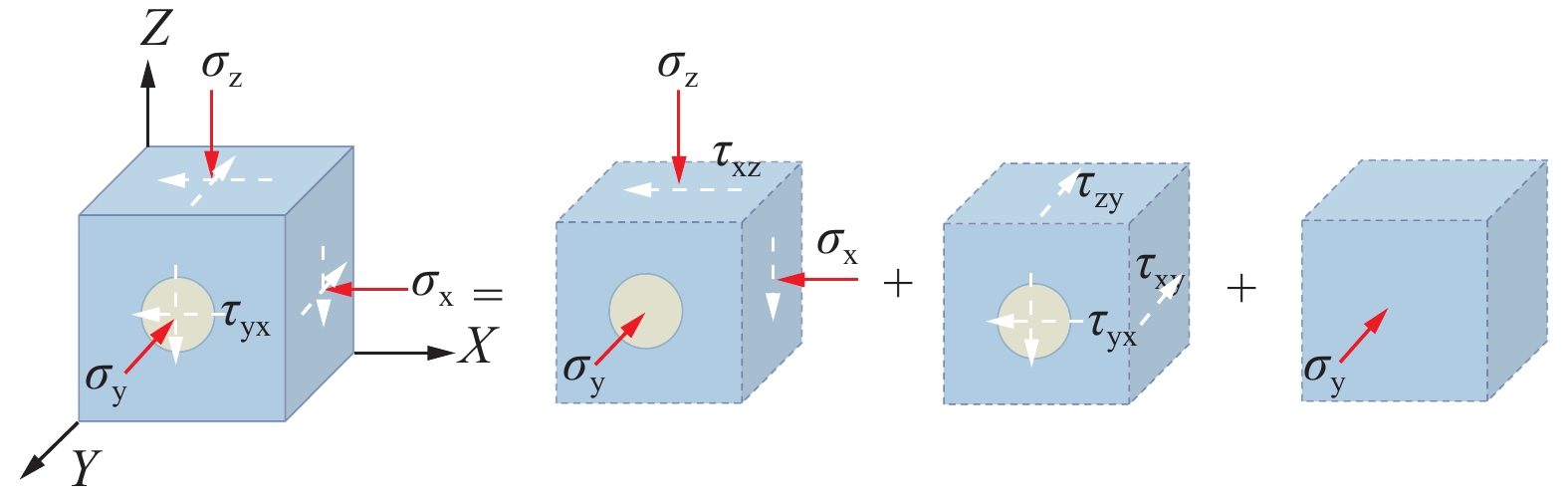

Approximate solution of plastic zone boundary of surrounding rock of circular roadway considering axial stress
-
摘要:
为了研究考虑轴向应力作用的巷道围岩塑性区边界问题，基于Mohr-Coulomb准则，通过引入Lode角参数，推导出考虑轴向应力作用的圆形巷道围岩塑性区边界隐性方程，通过变化巷道水平应力σx、轴向应力σy分析了不同应力场下的围岩塑性区尺寸及形态，并通过数值模拟进一步说明了理论分析的可靠性。此外还研究了围岩黏聚力C、内摩擦角φ、巷道半径R、泊松比v对巷道围岩稳定性的影响。结果表明：①固定轴向侧压变化水平侧压的条件下，围岩塑性区尺寸变化会分为敏感区和迟钝区，且在水平侧压变化的过程中围岩塑性区形态会呈现圆形、椭圆形及蝶形3种形态。②固定水平侧压变化轴向侧压的条件下，围岩各位置的塑性区会呈现强烈的区间效应，通过与平面应变问题下的塑性区尺寸对比将区域分为轴向应力影响区和轴向应力无影响区。在轴向应力影响区内，轴向侧压的变化对围岩的塑性区尺寸影响较大。③巷道围岩的破坏形态由水平侧压η1决定，轴向侧压η2对塑性区形态影响较小，对尺寸影响较大。④围岩C、φ的增加会使巷道围岩的塑性区尺寸不同程度的减小，R的增加会使围岩不同位置塑性区呈等差数列增大。在轴向应力无影响区，v对围岩塑性区尺寸无影响，在轴向应力影响区内，翼角处的塑性区尺寸不受v的影响，其余位置的塑性区尺寸会受到不同程度的影响。
Abstract:In order to study the boundary of plastic zone of surrounding rock of a roadway considering axial stress, based on Mohr-Coulomb criterion, the implicit equation of plastic zone boundary of surrounding rock of circular roadway considering axial stress is derived by introducing Lode angle parameter. The size and shape of plastic zone of surrounding rock under different stress fields are analyzed by changing the horizontal stress σx and axial stress σy of roadway, and the reliability of theoretical analysis is further illustrated by numerical simulation. In addition, the influence of cohesion C, internal friction angle φ, roadway radius R and Poisson’s ratio v on the stability of surrounding rock is studied. The results show that : ① Under the condition of fixed axial lateral pressure while changing horizontal lateral pressure, the size change of plastic zone of surrounding rock can be divided into sensitive zone and insensitive zone, and in the changing process of horizontal lateral pressure, the plastic zone of surrounding rock shows three forms: circular, elliptical and butterfly-shaped. ② Under the condition of fixed horizontal lateral pressure while changing axial lateral pressure, the plastic zone at each position of surrounding rock shows a strong interval effect. By comparing the size of plastic zone under plane strain problem, the region is divided into axial stress-affected zone and axial stress-unaffected zone. In the influence zone of axial stress, the change of axial lateral pressure has great influence on the size of plastic zone of surrounding rock. ③ The failure mode of roadway surrounding rock is determined by the horizontal lateral pressure η1, and the axial lateral pressure η2 has little effect on the shape of plastic zone, but has great influence on the size. ④ The increase of surrounding rock C and φ will reduce the size of plastic zone of roadway surrounding rock to varying degrees, and the increase of R will increase the plastic zone at different positions of surrounding rock in an equal number sequence. In the axial stress-unaffected zone, v has no effect on the size of plastic zone of surrounding rock. In the axial stress-affected zone, the size of plastic zone at the wing corner is not affected by v, and the size of plastic zone at other locations is affected to different degrees.
-
0. 引 言
酸性矿山废水(Acid Mine Drainage，AMD)是人类在开采和利用矿物过程中产生的一种工业废水[1]。AMD中不但H+浓度很高，而且含有高浓度的硫酸盐和较多种类、毒性较强的重金属离子（如Fe2+、Mn2+、Pb2+、Zn2+）[2-4]。AMD中的污染物不仅会对排放源周围地区产生毒害作用，而且还会通过地表水和地下水输送的方式对遥远地区产生不利影响，这种不利影响会持续存在，并随着时间的推移变得更加明显。重金属会消耗水体中大量的溶解氧，且在酸性条件下，会使水体的自净效果大幅降低[5-6]。因此，解决AMD污染问题，保护流域环境，是矿业界面临的重大挑战，受到学者的高度关注。目前，AMD常用的处理方法主要有物理法、中和法和微生物法[7]。物理法和中和法是水处理中常用的方法，但具有处理成本高，极易造成二次污染等缺点[6]。微生物法中的(Sulfate-Reducing Bacteria, SRB)处理法具有经济、高效、简单的特点，被广泛的应用在水处理领域。
在酸性和含有重金属的AMD环境中，SRB的生长会受到抑制[8]，前期研究成果表明，通过固定SRB颗粒技术可以有效解决上述问题[9]。但是在固定SRB颗粒时需要添加碳源材料，而传统的乳酸钠等有机碳源成本较高，不适宜在处理AMD时大面积应用。因此，需要寻找一种廉价的碳源材料。褐煤作为一种煤化程度最低的材料，具有开采便利、成本低、在矿区取材方便等优点[10]。褐煤具有发达的孔隙结构，表面含有羧基、醇羟基、酚羟基等活性基团，呈负电性，对H+和重金属离子具有较好的亲和性，可提升AMD的pH同时去除AMD中重金属离子[11]。此外，徐敬尧等[12]提出球红假单胞菌可以将褐煤中的芳香类高聚物降解为低分子量类物质。褐煤分解后的小分子有机物可以为SRB提供碳源。SRB利用褐煤分解的有机质作为碳源，将SO4 2−还原为S2−，S2−与金属离子生成沉淀，从而达到修复AMD的效果[13]。因此，褐煤协同球红假单胞菌作为固定SRB颗粒的基质材料不仅可以解决SRB的碳源问题，而且可以吸附金属离子增强SRB的活性，但是关于褐煤协同球红假单胞菌固定SRB颗粒处理AMD中金属的机理尚不明确。
试验基于微生物固定化技术，以聚乙烯醇和饱和硼酸作为主要固定剂[14-16]。以褐煤、球红假单胞菌和SRB为主要基质材料，制备褐煤协同球红假单胞菌固定SRB颗粒（L-P-SRB）。将制备的L-P-SRB用于处理AMD中的Fe2+、Mn2+、和SO4 2−，探究了L-P-SRB对AMD的处理效果。同时，基于还原动力学及吸附动力学原理，分析了L-P-SRB对AMD中SO4 2−和Fe2+、Mn2+去除机理。冬季气温较低，微生物在低温条件下活性会受到抑制，探究了低温冷藏处理L-P-SRB对AMD的修复效果，为低温条件下矿区处理AMD提供一定的依据。
1. 试 验
1.1 酸性矿山废水离子去除试验材料
试验使用褐煤购自山西大同，使用破碎机将褐煤进行研磨筛分，选取粒径为75 μm的褐煤备用。试验所用球红假单胞菌是购自杭州立冬公司，在范尼尔液体培养基中进行富集培养备用。试验所用SRB来自实验室保存菌种，将菌种接入改进型Starkey式培养基中进行富集培养备用。其中，试验所用Na2SO4、MnSO4、FeSO4、硼酸、聚乙烯醇、海藻酸钠、NaCl、CaCl2等药品均为分析纯。
模拟废水是参考某煤矿实际废水水质配制而成，其中SO4 2−、Mn2+、Fe2+质量浓度分别为816、39.31、55.14 mg/L，pH为4.0。
1.2 试验方法
根据已有研究成果[17]，可知颗粒的最佳质量配比为褐煤3%、球红假单胞菌10%，SRB 10%。将球红假单胞菌和SRB放入50 mL离心管中，以12 000 r/min离心10 min，取离心后的沉淀备用。制备凝胶后冷却备用，将1.98 g褐煤，6.6 g球红假单胞菌浓缩液和6.6 g SRB浓缩液加入到凝胶中，制备成球形的固定化颗粒，强化4 h后取出，用9 g/L生理盐水冲洗3次。将制备好的L-P-SRB等量分装，在4 ℃条件下分别冷藏0、2、4、6 d，用以模拟实际生产中一次制备多次使用的情况。颗粒在使用前12 h，加入到无机改进型Starkey式培养基溶液激活，激活后使用。
L-P-SRB对SO4 2−的还原动力学和对Fe2+、Mn2+的吸附动力学试验：将激活后的L-P-SRB按照固液比1∶10 g/mL分别投加到250 mL的1号和2号废水中，进行褐煤协同球红假单胞菌固定SRB颗粒处理AMD中Fe2+、Mn2+和SO4 2−反应动力学试验。其中，1号废水含SO4 2−、Fe2+质量浓度分别为816、55.14 mg/L，pH为4.0；2号废水含SO4 2−、Mn2+质量浓度分别为816、39.31 mg/L，pH为4.0。在35 ℃、120 r/min的恒温振荡器中进行振荡反应，每日上午十点取样进行水质检测。试验做3组平行试验，取平均值作为最终结果。基于还原动力学及吸附动力学原理，分析L-P-SRB对AMD中SO4 2−的还原动力学和对Fe2+、Mn2+的吸附动力学。
低温冷藏处理L-P-SRB对AMD中Fe2+、Mn2+的去除试验：将L-P-SRB在4 ℃条件下分别冷藏0、2、4、6 d，分批激活，分别投入1号、2号废水中，定期检测废水中Fe2+、Mn2+的质量浓度，分析低温处理L-P-SRB对AMD中Fe2+、Mn2+的去除效果。
试验结束后，取处理AMD前后的L-P-SRB进行SEM和FT-IR检测，对比分析L-P-SRB微观结构和表面官能团的变化情况，进一步揭示L-P-SRB处理AMD的反应机理。
1.3 试验仪器和水质检测方法
试验仪器：TG-328A型电子天平、PHS-3C型pH计、CT-8022型ORP计、DL-1型电子万用炉、HZ-9811K型的双速恒温振荡器、日立Z-2000火焰原子分光光度计、V-1600PC型的可见分光光度计、JSM 7200F型扫描电子显微镜、赛默飞IS5型红外光谱仪。
pH测量方法为玻璃电极法（HJ 1147—2020）；氧化还原电位（oxidation-reduction potential, ORP）值测量方法为甘汞电极法；SO4 2−测量方法为铬酸钡分光光度法（HJ/T 342—2007）；Mn2+、Fe2+测量方法为火焰原子吸收分光光度法（GB 11911—89）。
2. 试验结果与讨论
2.1 L-P-SRB对AMD中Fe2+、Mn2+的去除效果分析
将L-P-SRB添加到含Fe2+、Mn2+的废水（1号、2号废水）后，废水中pH、ORP的变化情况以及SO4 2−、Fe2+、Mn2+的去除情况如图1、图2所示。
由图1可知，0～48 h时，L-P-SRB能有效提升1号、2号废水的pH值，降低1号、2号废水的ORP值， L-P-SRB处理1号、2号废水48 h后，pH值和ORP值分别为7.69、7.76 mV和−49、−31 mV。48~144 h时，1号、2号废水体系中的pH值逐渐趋于平稳，ORP值呈上升的趋势，最终达72 mV和61 mV。由图2可知，L-P-SRB对SO4 2−、Fe2+、Mn2+的去除率均呈先增加再趋于平稳的趋势，L-P-SRB对1号、2号废水中SO4 2−的最终去除率分别为91.28%、81.94%，对Fe2+、Mn2+的最终去除率分别为92.42%、79.39%。根据已有研究成果，褐煤对SO4 2−的去除率几乎为零[18]。因此，L-P-SRB去除率SO4 2−主要依靠SRB的代谢作用。反应前期，SRB和球红假单胞菌适应新的废水环境后，球红假单胞菌活性增强、分解褐煤形成大量小分子的有机物，为SRB提供碳源，使SRB活性不断增强。1号废水中SO4 2−的去除率明显高于2号，因为高浓度的Mn2+对SRB和球红假单胞菌有抑制作用相反虽然中低浓度的Fe2+对细菌没有明显促进作用，但是直到80 mg/L的Fe2+对细菌也未见明显的抑制作用[19]。反应后期，SO4 2−的去除速率变慢，这是因为体系中的碳源和电子减少，SRB的活性降低，SO4 2−的还原速率降低。
2.2 L-P-SRB对SO42的还原动力学和对Fe2+、Mn2+的吸附动力学分析
利用SO4 2−反应动力学方程式（1）和式（2），对L-P-SRB还原SO4 2−的过程进行零级与一级拟合，结果如图3、图4和表1所示。
表 1 SO4 2−反应动力学参数Table 1. Kinetic parameters of SO4 2− reaction项目 零级反应 一级反应 k0/(mg·L−1·h−1) R2 k1/h−1 R2 1号 5.610 6 0.896 0.019 65 0.955 2号 5.081 4 0.879 0.013 56 0.907 $$ C_{t}=C_{0}-k_{0}t $$ (1) $$ \ln C_{t}=\ln C_{0}-k_{1}t $$ (2) 式中：C0为初始SO4 2−质量浓度，mg/L；Ct为任意时刻 SO4 2−质量浓度，mg/L；k0为零级反应速率常数，mg/(L·h)；k1为一级反应速率常数，h−1；t为反应时间。
由图3、图4和表1可知，1号和2号废水的一级反应动力学模型相关系数都要大于零级反应动力学模型相关系数。说明L-P-SRB对SO4 2−的还原动力学更加符合一级反应动力学模型。SO4 2−的还原主要受电子受体影响，废水中SO4 2−的主要去除过程是SRB异化还原作用[20]。0~12 h，SO4 2−的去除速率较慢，主要体系中的SRB和球红假单胞菌适应废水环境，代谢较为缓慢。12~72 h，SO4 2−的还原速率达到最大值221.43 mg/(L·d)和209.98 mg/(L·d)，此阶段L-P-SRB中的球红假单胞菌比SRB生长周期更短，响应速度更快，在经过短暂适应后，球红假单胞菌率先对L-P-SRB中的褐煤进行分解，产生大量的碳源和电子，促进SRB对SO4 2−的还原。72 h后，球红假单胞菌和SRB的活性下降，导致SO4 2−的还原速率下降。120 h之后，微生物失活，SO4 2−的还原反应已基本停滞。
利用拟一级动力学反应模型式（3）和拟二级动力学反应模型式（4），对L-P-SRB吸附Fe2+、Mn2+的过程进行一级与二级拟合，结果如图5和表2所示。
表 2 Fe2+、Mn2+的吸附动力学参数Table 2. Adsorption kinetic parameters of Fe2+ and Mn2+离子 拟一级动力学 拟二级动力学 k1/h−1 qe/(mg·g−1) R2 k2/(g·mg−1·h−1) qe/(mg·g−1) R2 Fe2+ 0.030 1 0.515 0.976 0.389 0 0.666 0.971 Mn2+ 0.032 4 0.316 0.996 0.089 6 0.385 0.994 $$ \ln ({q_{\rm{e}}} - {q_t}) = \ln {q_{\rm{e}}} - {k_1}t $$ (3) $$ \frac{{\text{t}}}{{{q_t}}} = \frac{1}{{{k_2}{q_{\rm{e}}}^2}} + \frac{1}{{{q_{\rm{e}}}}}t $$ (4) 式中：qe为吸附平衡时的吸附量，mg/g；qt为吸附时间为t时刻的吸附量，mg/g；t为吸附时间，h；k1为拟一级动力学反应速率常数，h-1；k2为拟二级动力学反应速率常数，g/(mg·h)。
由图5和表2可知，L-P-SRB吸附Fe2+、Mn2+的拟一级反应动力学模型相关系数都略大于拟二级反应动力学模型相关系数，说明L-P-SRB吸附Fe2+、Mn2+的过程更符合拟一级反应动力学，吸附以物理吸附为主。其中，L-P-SRB吸附Fe2+和Mn2+的拟一级反应动力学方程分别为：ln (0.515−qt)= ln 0.515−0.030 1t, R2=0.976和ln (0.316−qt)= ln 0.316−0.032 4t, R2=0.996。其中，拟合得L-P-SRB吸附Fe2+的qe=0.515 mg/g与试验测得t =144 h时的平衡吸附量0.510 mg/g接近，拟合得L-P-SRB吸附Mn2+的qe=0.316 mg/g与试验测得t =144 h时的平衡吸附量0.312 mg/g接近，说明拟合效果较好。
2.3 低温冷藏处理L-P-SRB对AMD中Fe2+、Mn2+的去除效果分析
低温冷藏处理L-P-SRB对AMD中Fe2+、Mn2+的去除效果如图6、图7所示。
由图6、图7可知，低温冷藏对L-P-SRB的活性影响较小，基本不会抑制L-P-SRB处理AMD中的Fe2+、Mn2+。低温冷藏对最终的去除率影响很小，主要是对前期处理速率有影响，对24~72 h的影响较为明显，原因是冷藏影响了SRB和球红假单胞菌的激活，延长了菌种的延滞期，但对细菌的活性没有影响。72 h之后达到了与没有冷藏的颗粒相同的效果。论证了L-P-SRB在低温条件下处理AMD的可行性，同时在实际生产过程中L-P-SRB可一次制备后经低温冷藏保存分多次使用，极大节约了生产成本，增加的水处理的灵活性。
0~72 h，Fe2+的去除速率较高，是因为球红假单胞菌代谢作用使L-P-SRB中的褐煤分解，使颗粒的孔隙率变大，有利于褐煤对Fe2+的吸附作用。同时，分解产生的小分子有利于SRB的生长繁殖，将SO4 2−还原为S2−，而S2−能和Fe2+进行反应生成硫化沉淀物，有利于Fe2+的去除。72~120 h，球红假单胞菌的活性下降，对颗粒褐煤的分解基本停止，导致吸附Fe2+达到饱和状态，SRB活性下降，Fe2+与S2−反应处于停滞状态，使Fe2+最终去除率基本稳定在91%左右。据报道，无载体的SRB菌液对低于10 mg/L的Mn2+无去除作用，高浓度的Mn2+对SRB和球红假单胞菌有明显的延滞和毒害作用[8]。0~72 h，高浓度的Mn2+对红假单胞菌和SRB没有产生明显的抑制影响，说明在高浓度的重金属情况下，L-P-SRB可以对细菌产生隔离保护作用，有利于缩短菌种的延滞期，进而缩短水处理时间。MnS的溶度积常数较大（Ksp=2.5×10−15），因此这个阶段L-P-SRB去除Mn2+主要以是褐煤吸附Mn2+为主，仅有少量的Mn2+和S2−进行反应生成MnS沉淀。经冷藏处理的L-P-SRB对Mn2+的最终去除率为78%~79%。
2.4 L-P-SRB在处理Fe2+、Mn2+前后的SEM和FT-IR分析
将L-P-SRB和处理Fe2+、Mn2+后的L-P-SRB，置于电热鼓风干燥箱中105 ℃干燥24 h，使用JSM7200F扫描电镜进行SEM分析，对比L-P-SRB处理Fe2+、Mn2+前后的比表面和内部孔隙结构的变化规律。将上述干燥的样品进行研磨处理，使用赛默飞IS5型红外光谱仪进行红外吸收光谱分析，分析处理Fe2+、Mn2+前后L-P-SRB官能团的变化情况，揭示L-P-SRB处理Fe2+和Mn2+的机理。
由图8可知，L-P-SRB表面附着大量褐煤颗粒，这些褐煤可以作为吸附材料，率先发挥吸附作用。处理结束后，L-P-SRB表面的褐煤消失，可以证明球红假单胞菌适应水环境后会对褐煤进行分解，将褐煤分解为小分子物质。小分子会被SRB利用，促进SRB的生长，导致颗粒的表面出现大量的粗糙的沟壑，增大颗粒的比表面积，提供更多的附着点位，为重金属离子的吸附和SO4 2−的还原提供了足够的场所[21]。对比图9、图10中L-P-SRB的结构可知，在处理废水时，L-P-SRB的褐煤被球红假单胞菌分解形成了蜂窝状结构，增加了颗粒的孔隙率，在这些空隙中SO4 2−可以被SRB还原为S2−，S2−与重金属离子反应生成了片状和零散无定形状的沉淀。
![]()
图 9 L-P-SRB处理1号含Fe2+废水后的SEM图Figure 9. SEM diagram of L-P-SRB after treatment of No.1 wastewater containing Fe2+![]()
图 10 L-P-SRB处理2号含Mn2+废水后的SEM图Figure 10. SEM diagram of L-P-SRB after treatment of No.2 wastewater containing Mn2+由图11可知，处理废水后，L-P-SRB在波数3 430 cm−1处对应的—OH伸缩振动吸收峰增强。L-P-SRB颗粒中的褐煤被球红假单胞菌分解，颗粒表面的羧基和羟基官能团与水分子形成氢键，吸附在颗粒表面，导致L-P-SRB颗粒红外光谱中吸附游离水的—OH 伸缩振动吸收峰增强。处理废水后，颗粒在2 910 cm−1附近的反对称—CH振动信号增强，此处对应的是甲基和亚甲基，表明球红假单胞菌够破坏褐煤结构中芳环与侧链之间的C—C，从而使褐煤中芳环结构与侧链断开。在1 600 cm−1附近的—OH吸收峰减弱，说明L-P-SRB颗粒结构中有羟基水脱出，表明在水处理过程，球红假单胞菌使颗粒分子结构与羟基之间的化学键发生了断裂。这主要是L-P-SRB颗粒结构中的羟基与Fe2+和Mn2+发生配位作用，从而使羟基水脱出[22-23]。1 400 cm−1和1 100 cm−1附近对应醚类、醇类、酚类的—OH和C—O伸缩振动峰增强，说明L-P-SRB颗粒结构中的C—O被破坏，生成了小分子的结构。600~850 cm−1处复杂的C—H面外弯曲振动吸收峰发生了变化，说明L-P-SRB颗粒结构上发生了一定的崩塌变化，使结构更加的复杂。
![]()
图 11 L-P-SRB处理Fe2+、Mn2+废水前后的FT-IR谱图Figure 11. FT-IR Spectra of Fe2+ and Mn2+ wastewater before and after L-P-SRB treatment3. 结 论
1）L-P-SRB对可以对SO4 2−起到很好的去除作用，对含Fe2+、Mn2+废水中SO4 2−的去除率分别91.28%、81.94%。说明球红假单胞菌可以分解褐煤形成小分子，为SRB提供碳源和电子，且为SRB提供载体和良好的生长代谢环境，促进SRB还原SO4 2−。L-P-SRB还原SO4 2−的过程为电化学还原过程，且一级反应动力学模型可以很好地描述该还原过程。
2）褐煤协同球红假单胞菌固定化SRB颗粒对Fe2+和Mn2+的去除率分别为91%和79%。L-P-SRB吸附Fe2+、Mn2+的过程以物理吸附为主，L-P-SRB吸附Fe2+和Mn2+的拟一级反应动力学方程分别为：ln(0.515−qt)= ln0.515−0.030 1t，R2=0.976和ln(0.316−qt)= ln0.316−0.032 4t，R2=0.996。L-P-SRB不但对金属离子有很好的的吸附作用，而且可以有效提升废水的pH。低温冷藏处理的L-P-SRB 对AMD中的Fe2+和Mn2+仍具有较好的效果，为低温条件下矿区处理AMD提供一定的依据。同时，L-P-SRB可一次制备后经低温冷藏保存分多次使用，节约了生产成本，增强了矿区处理AMD的灵活性。
3）通过SEM和FT-IR分析可知，球红假单胞菌对褐煤有一定的分解作用，破坏褐煤分子结构与羟基之间的化学键、使褐煤分子结构中的 C—C和 C=O断裂，增大颗粒的比表面积，使L-P-SRB的吸附能力增加。同时，为SRB提供载体，且能促进SRB的生长，对Fe2+、Mn2+和SO4 2−有很好的去除效果。
-
![]()
图 2 不同η1情况下巷道不同位置塑性区深度及分区
Figure 2. Size and partition of plastic zone in different position of roadway under different η1
![]()

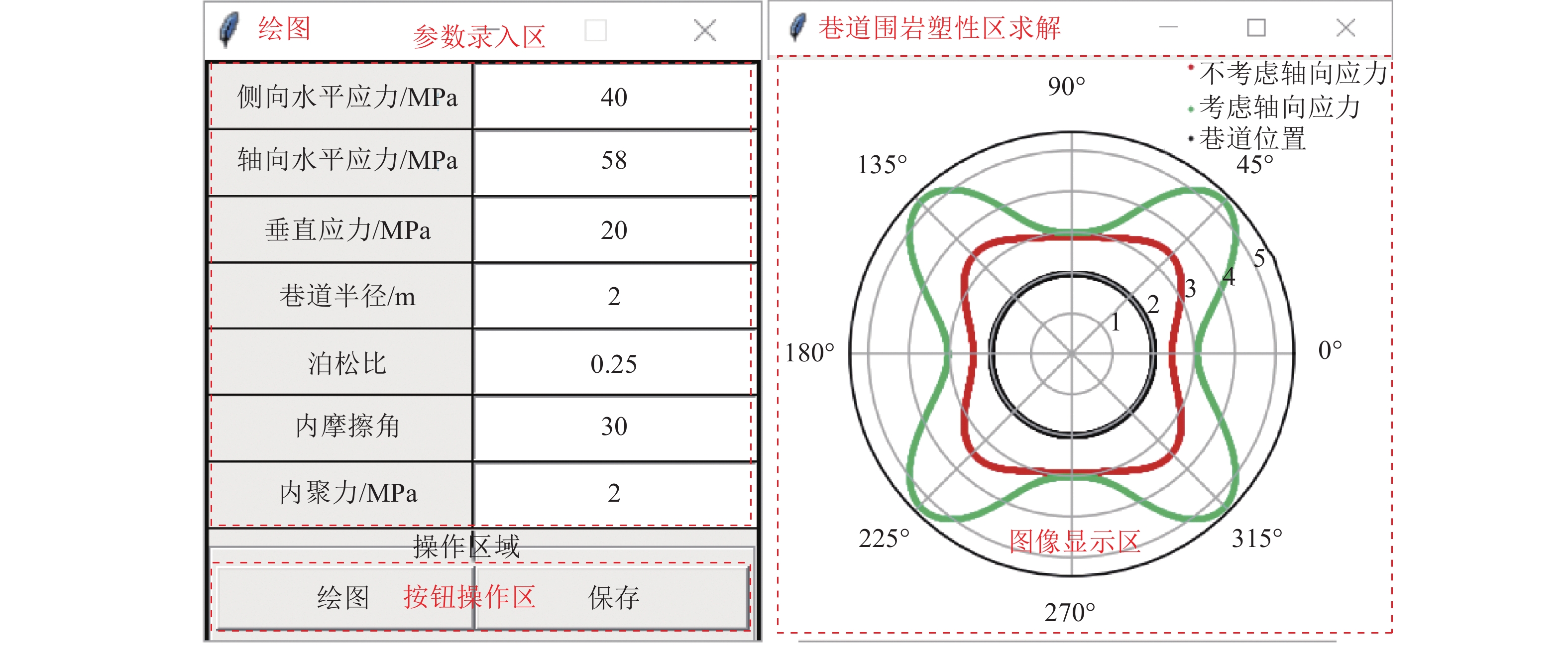

图 3 巷道围岩塑性区求解软件操作界面
Figure 3. Software operation interface for solving plastic zone of roadway surrounding rock
![]()

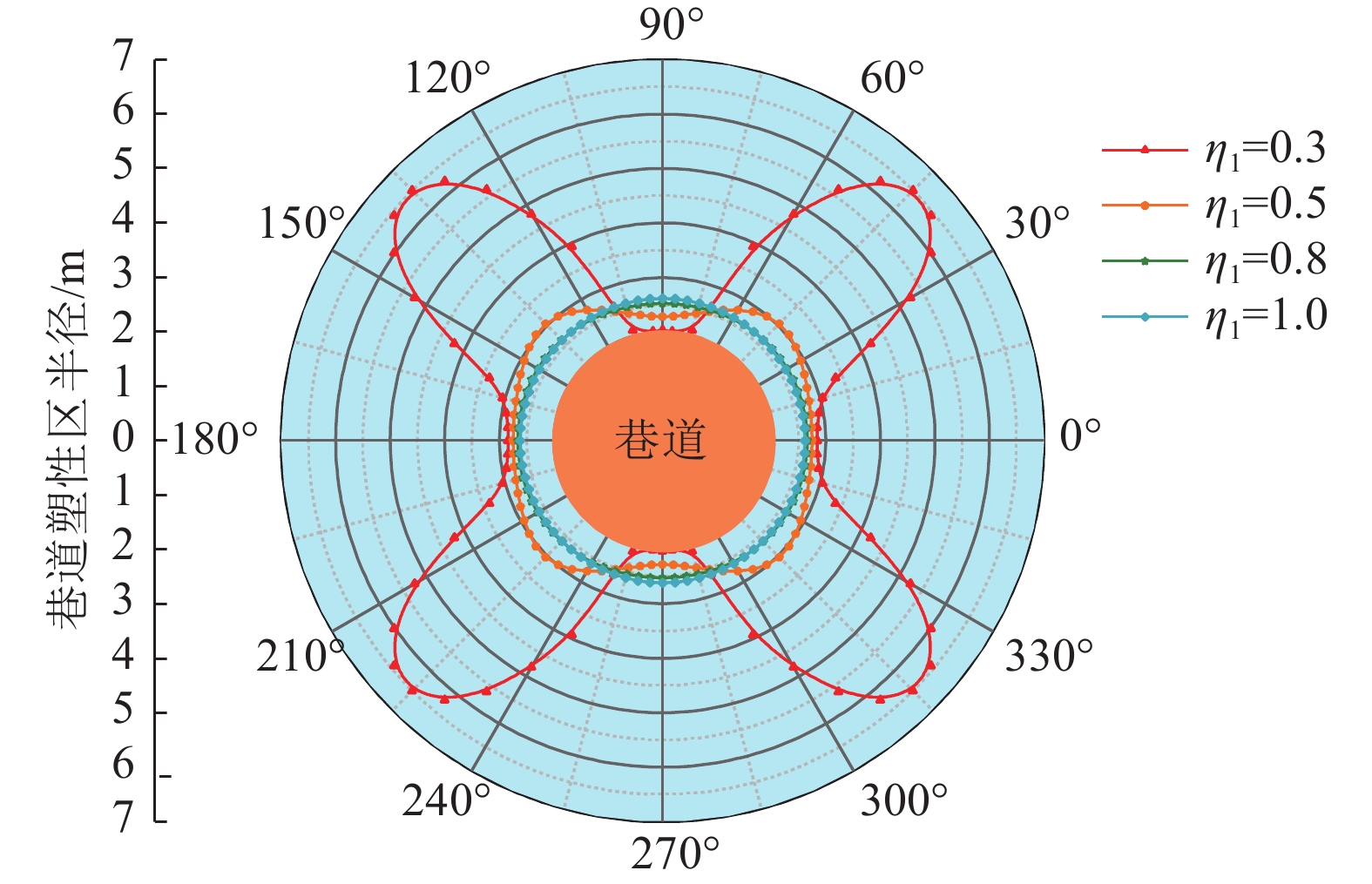

图 4 η1≤1时围岩塑性区形态演化规律
Figure 4. Evolution law of plastic zone morphology of surrounding rock when η1 ≤ 1
![]()

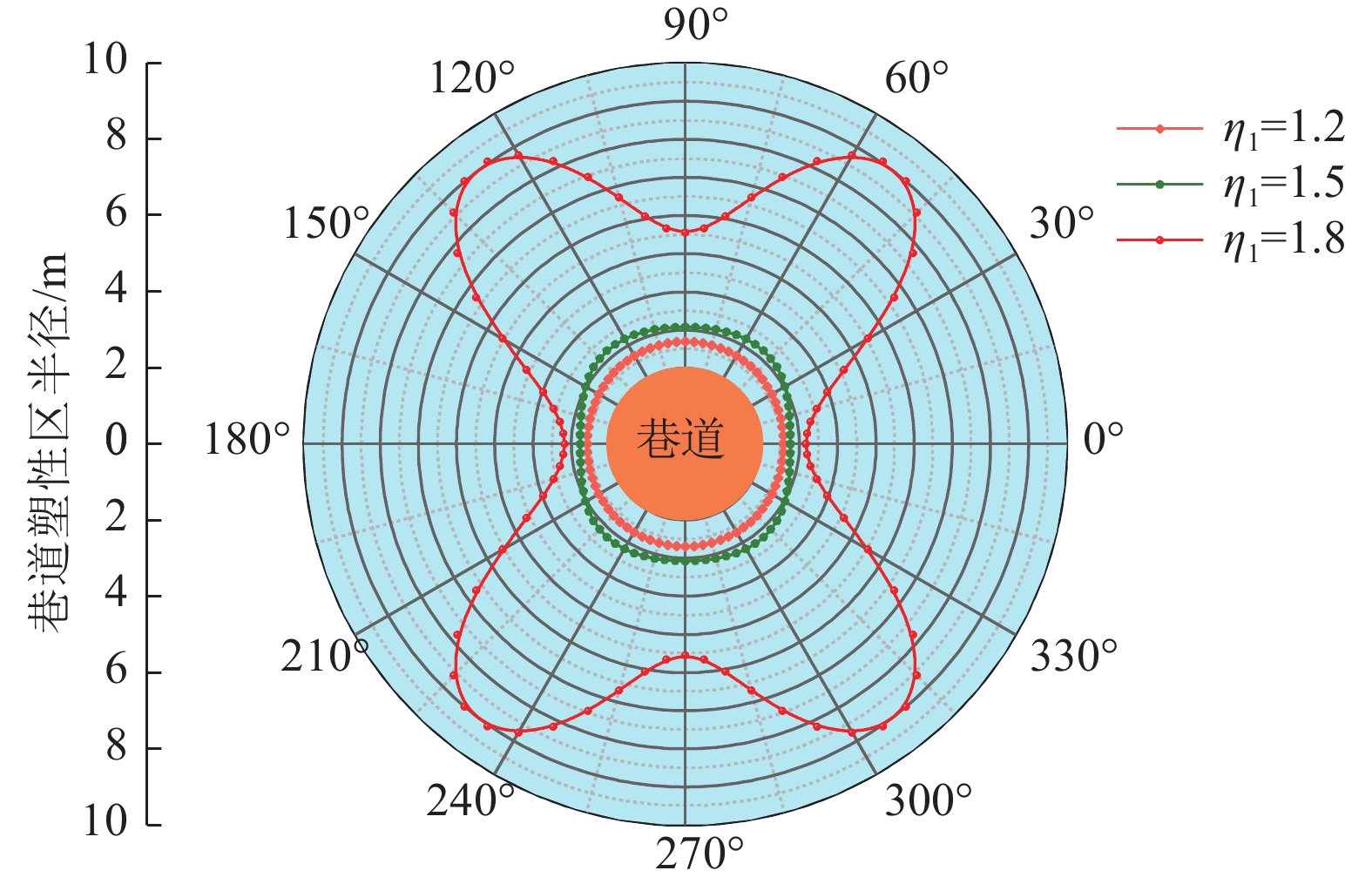

图 5 η1>1时围岩塑性区形态演化规律
Figure 5. Evolution law of plastic zone morphology of surrounding rock when η1>1
![]()

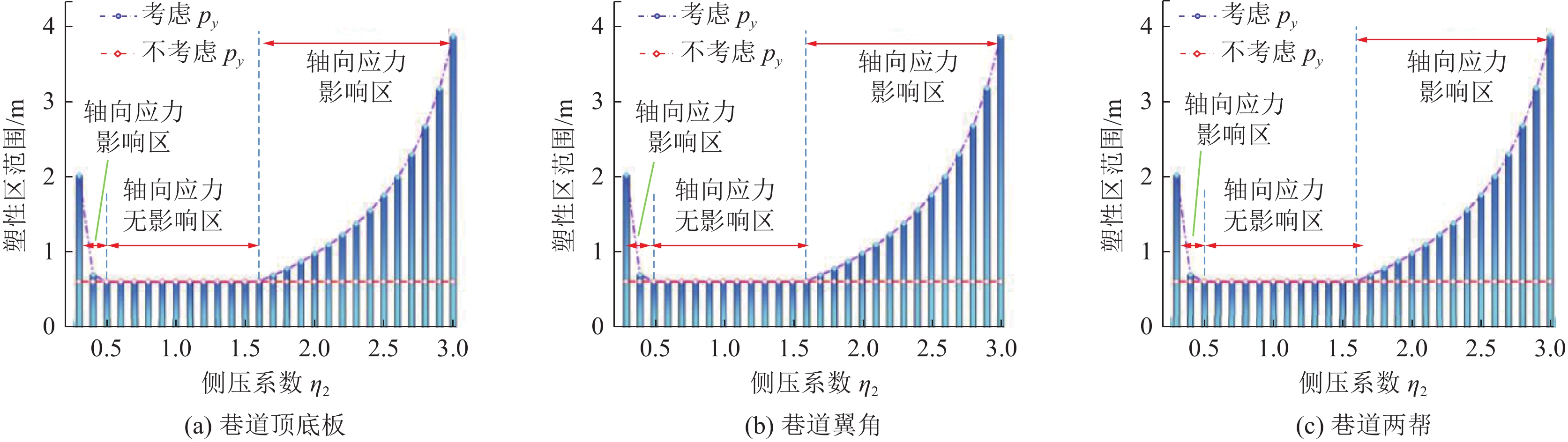

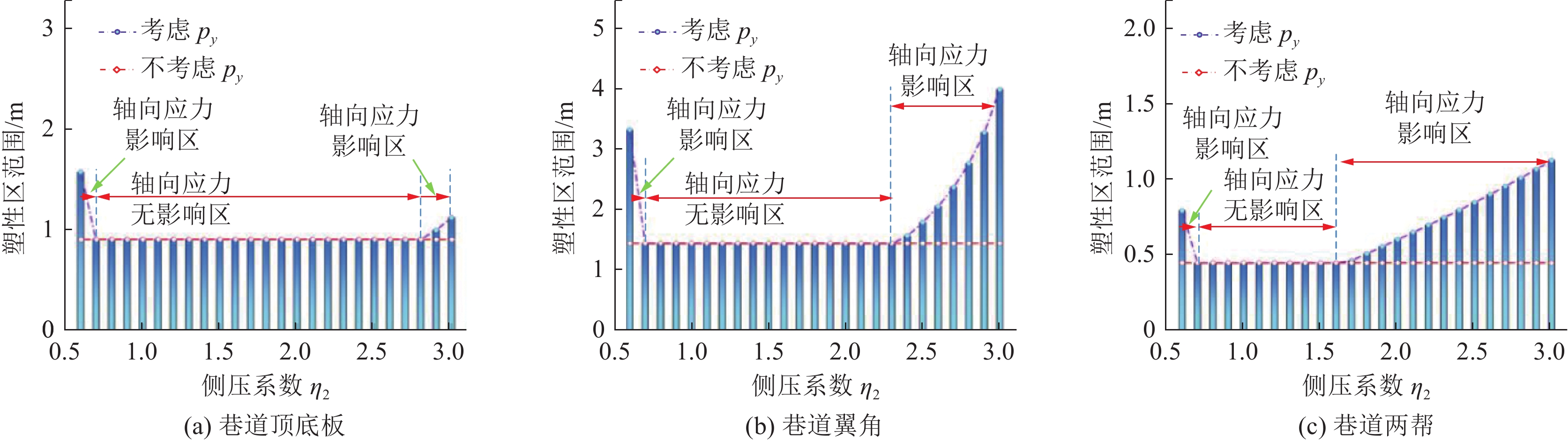

图 6 当η1=1时不同η2情况下巷道不同位置塑性区尺寸及分区
Figure 6. Size and partition of plastic zone in different position of roadway under different η2 when η1 = 1
![]()

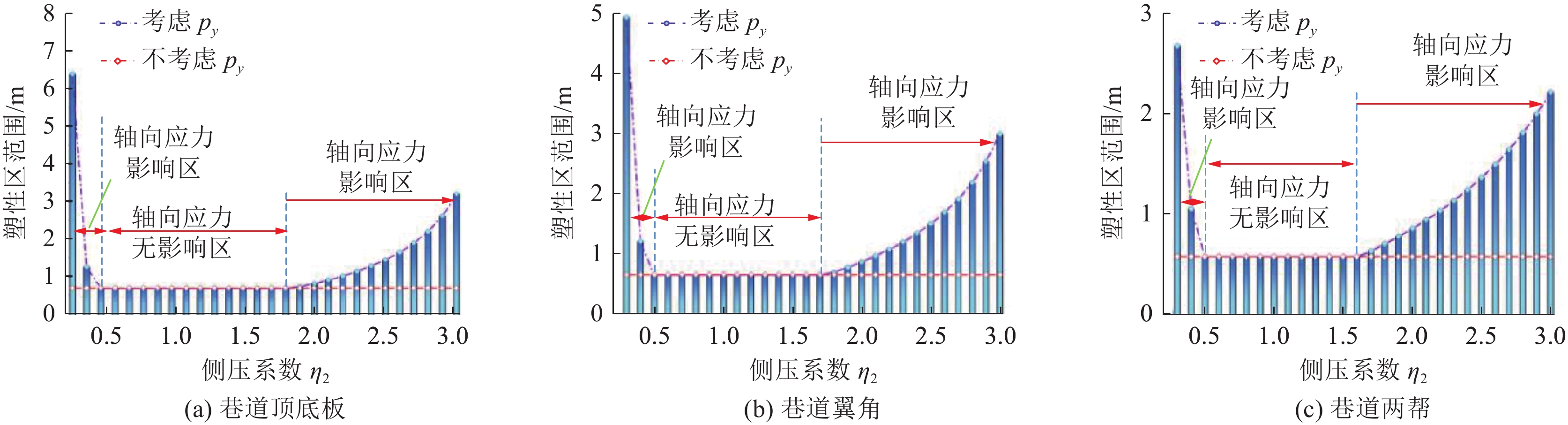

图 7 当η1=1.2时不同η2情况下巷道不同位置塑性区尺寸及分区
Figure 7. Size and partition of plastic zone at different positions of roadway with different η2 when η1 = 1.2
![]()
图 8 当η1=2时不同η2情况下巷道不同位置塑性区尺寸及分区
Figure 8. Size and partition of plastic zone at different positions of roadway with different η2 when η1 = 2
![]()

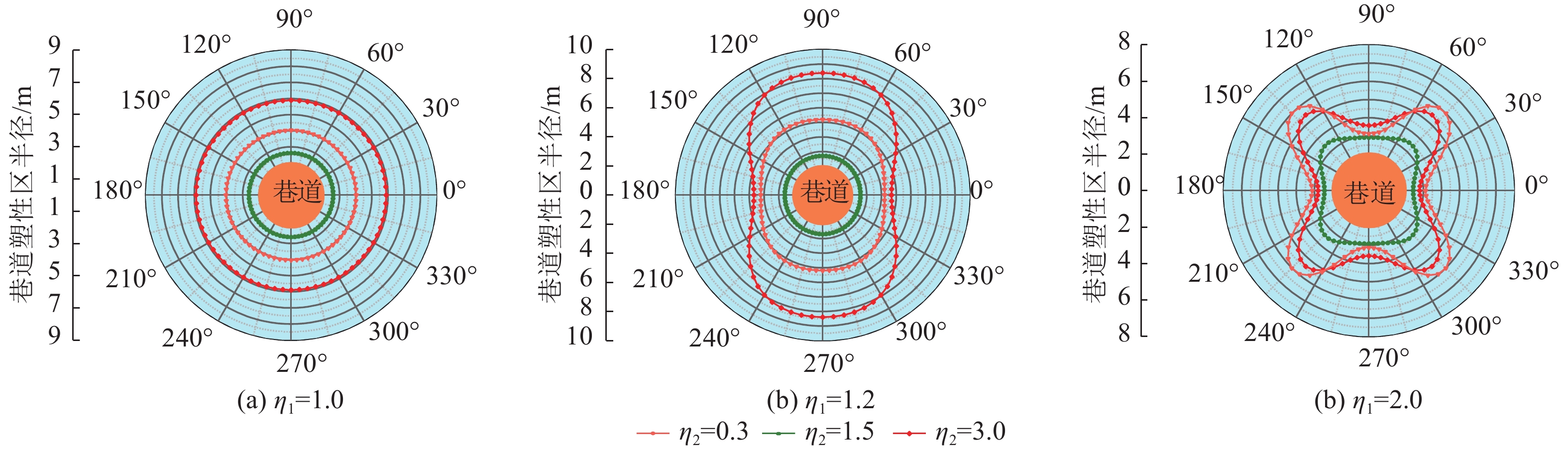

图 9 三种不同方案下塑性区形态演化规律
Figure 9. Morphological evolution of plastic zone under three different schemes
![]()

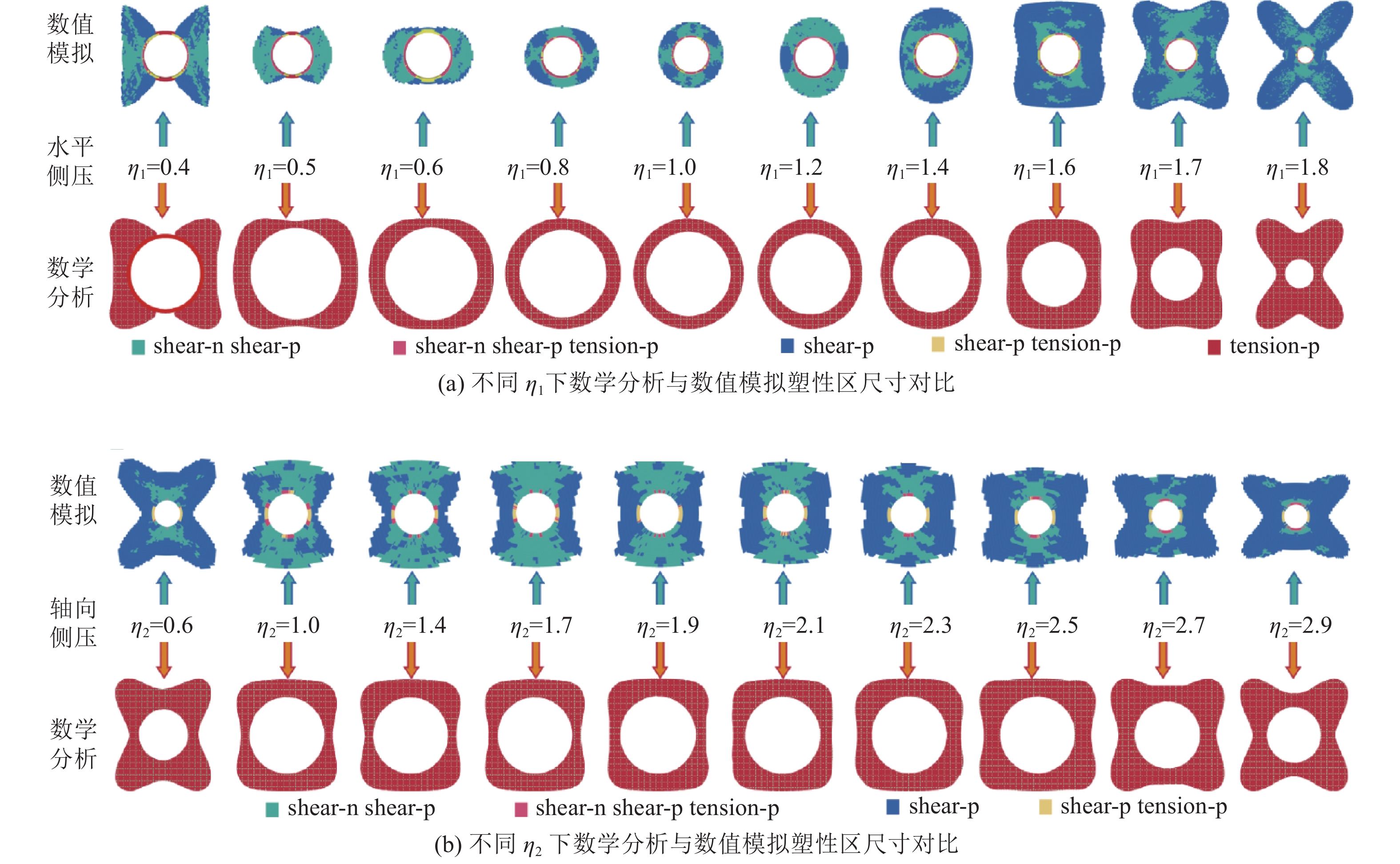

图 10 数学分析与数值模拟塑性区形态对比分析
Figure 10. Mathematical analysis and numerical simulation of plastic zone morphology comparative analysis
![]()

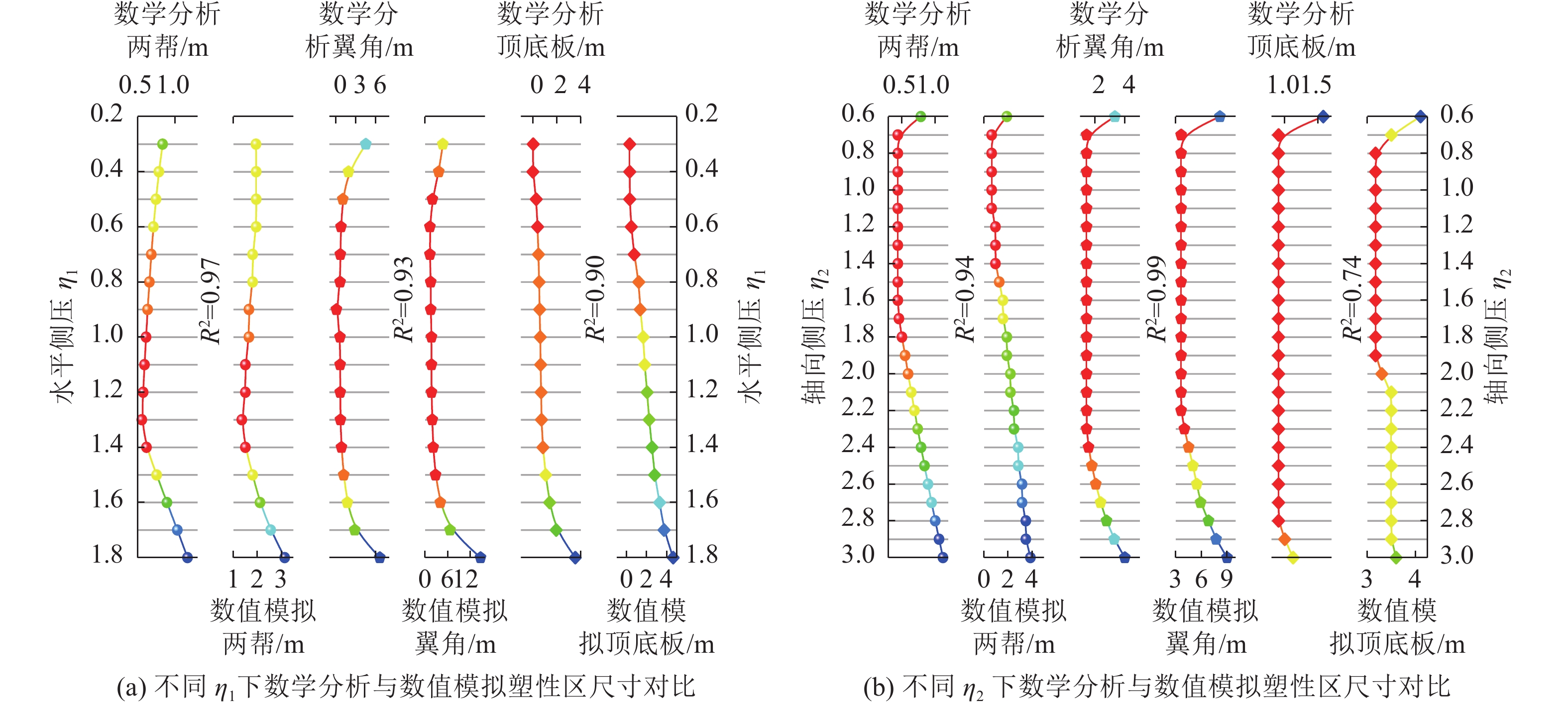

图 11 数学分析与数值模拟塑性区尺寸对比分析
Figure 11. Mathematical analysis and numerical simulation of plastic zone size comparative analysis
![]()

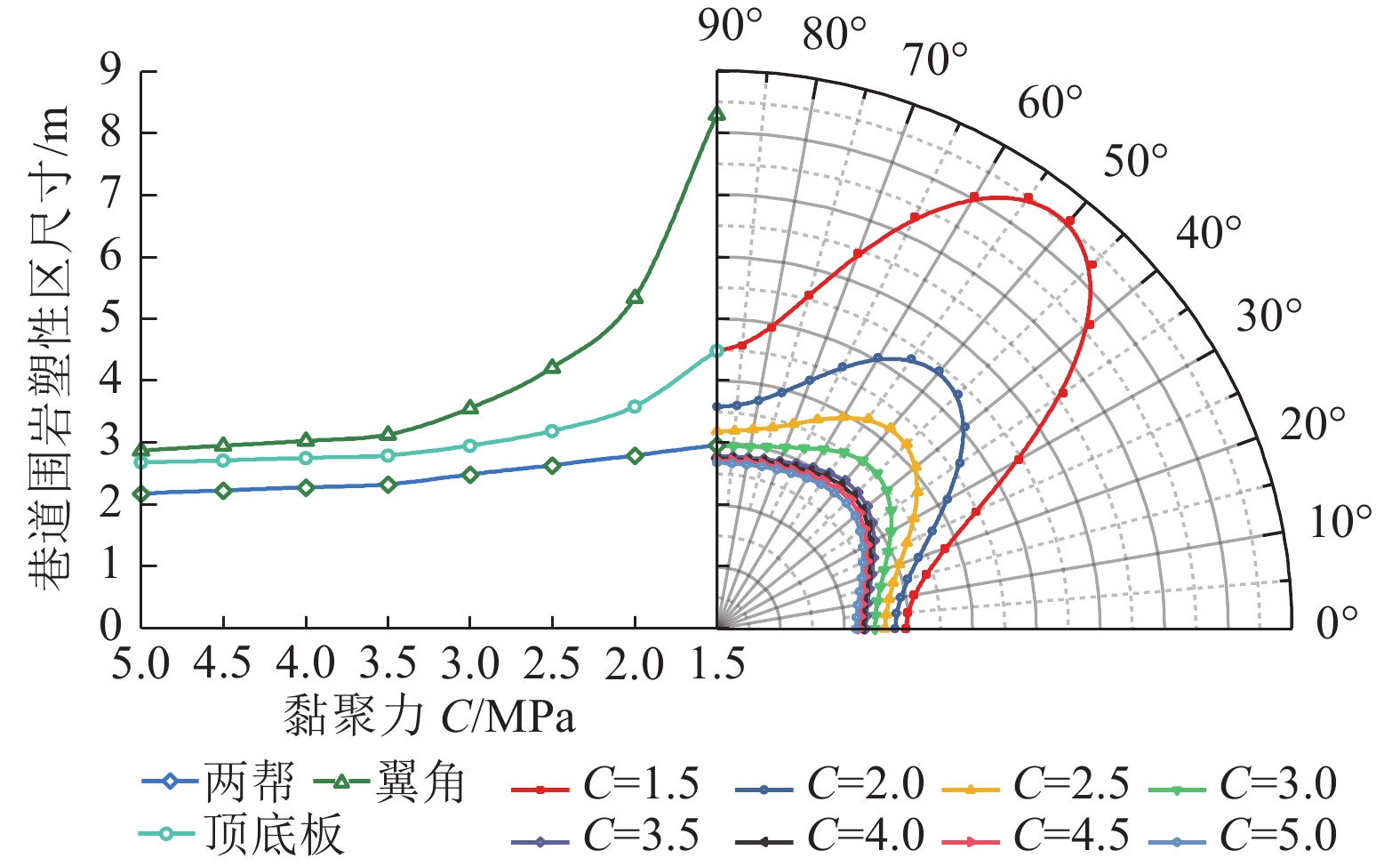

图 12 黏聚力对巷道围岩稳定性影响分析
Figure 12. Analysis of the influence of cohesion on the stability of roadway surrounding rock
![]()

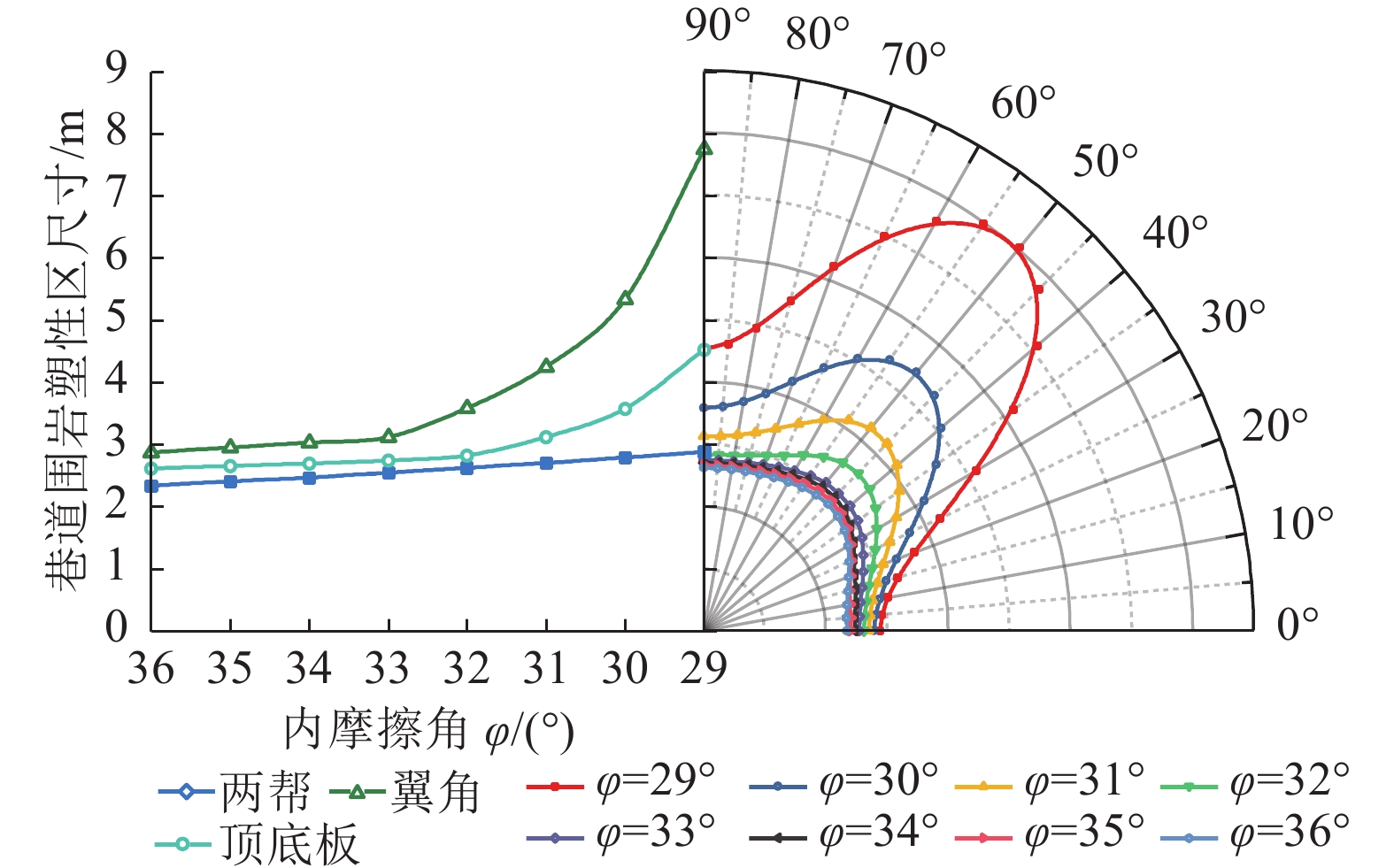

图 13 内摩擦角对巷道围岩稳定性影响分析
Figure 13. Analysis of the influence of internal friction angle on the stability of roadway surrounding rock
![]()

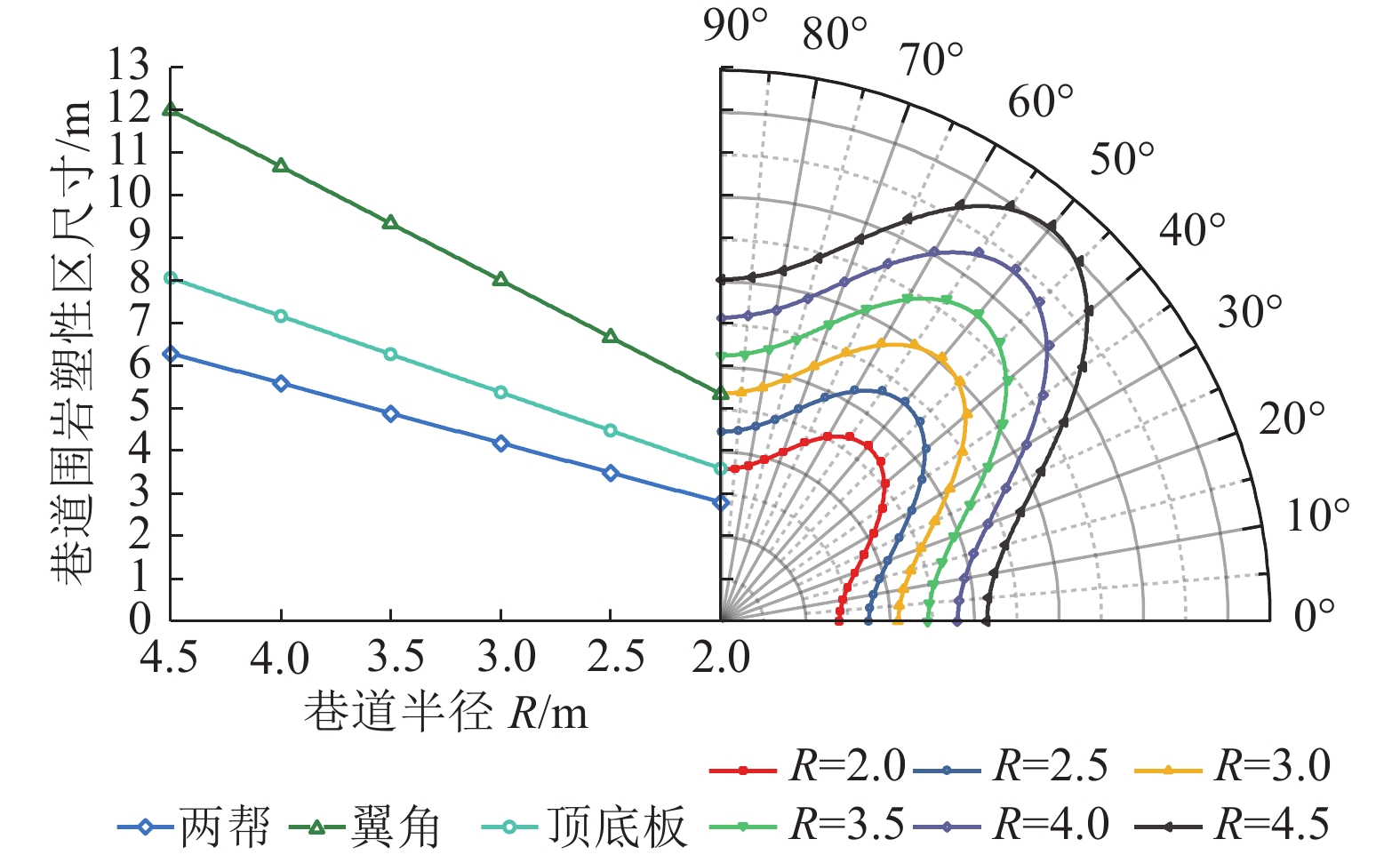

图 14 巷道半径对巷道围岩稳定性影响分析
Figure 14. Analysis of the influence of roadway radius on the stability of roadway surrounding rock
![]()

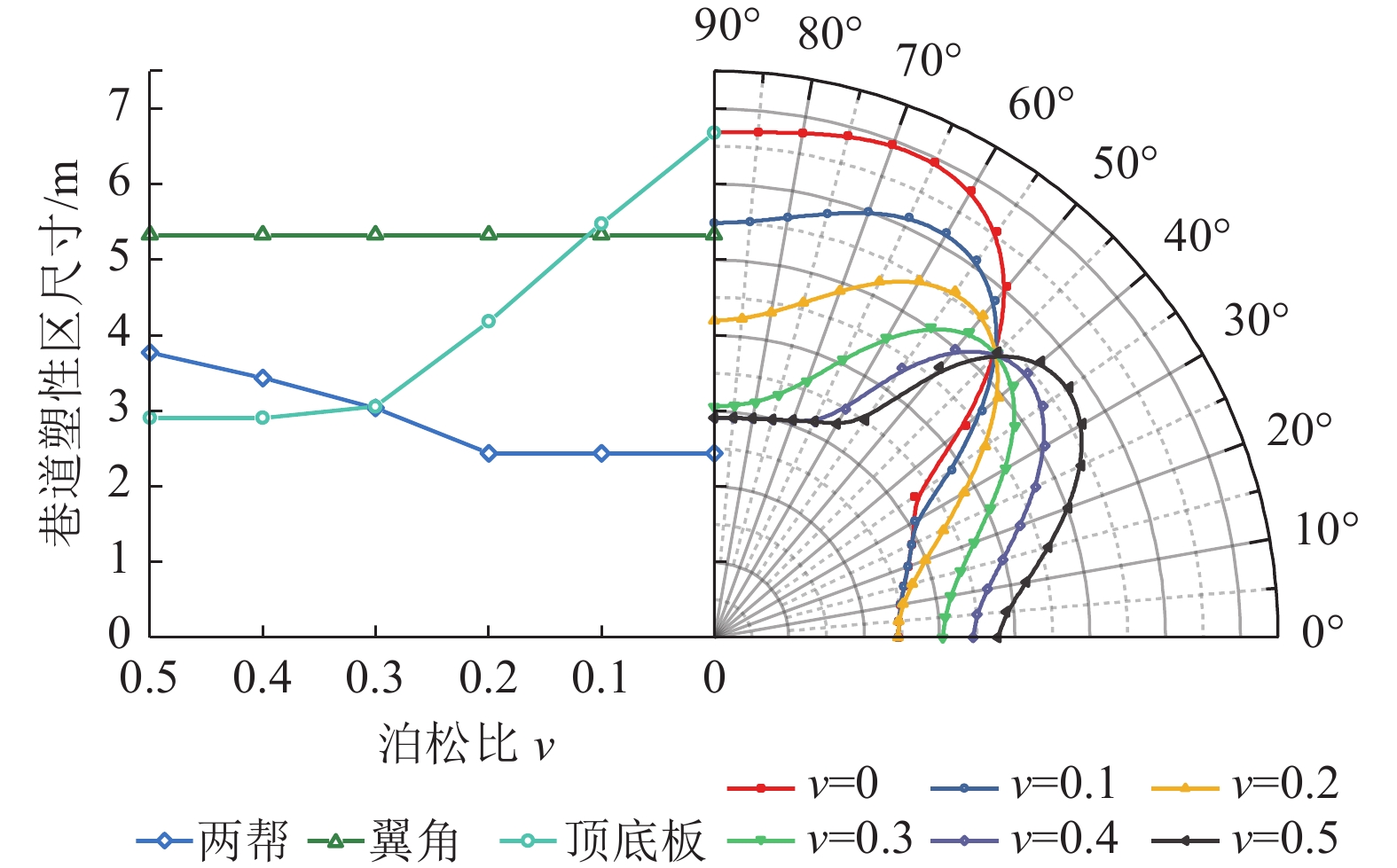

图 15 泊松比对巷道围岩稳定性影响分析
Figure 15. Analysis of the influence of Poisson ' s ratio on the stability of roadway surrounding rock
![]()

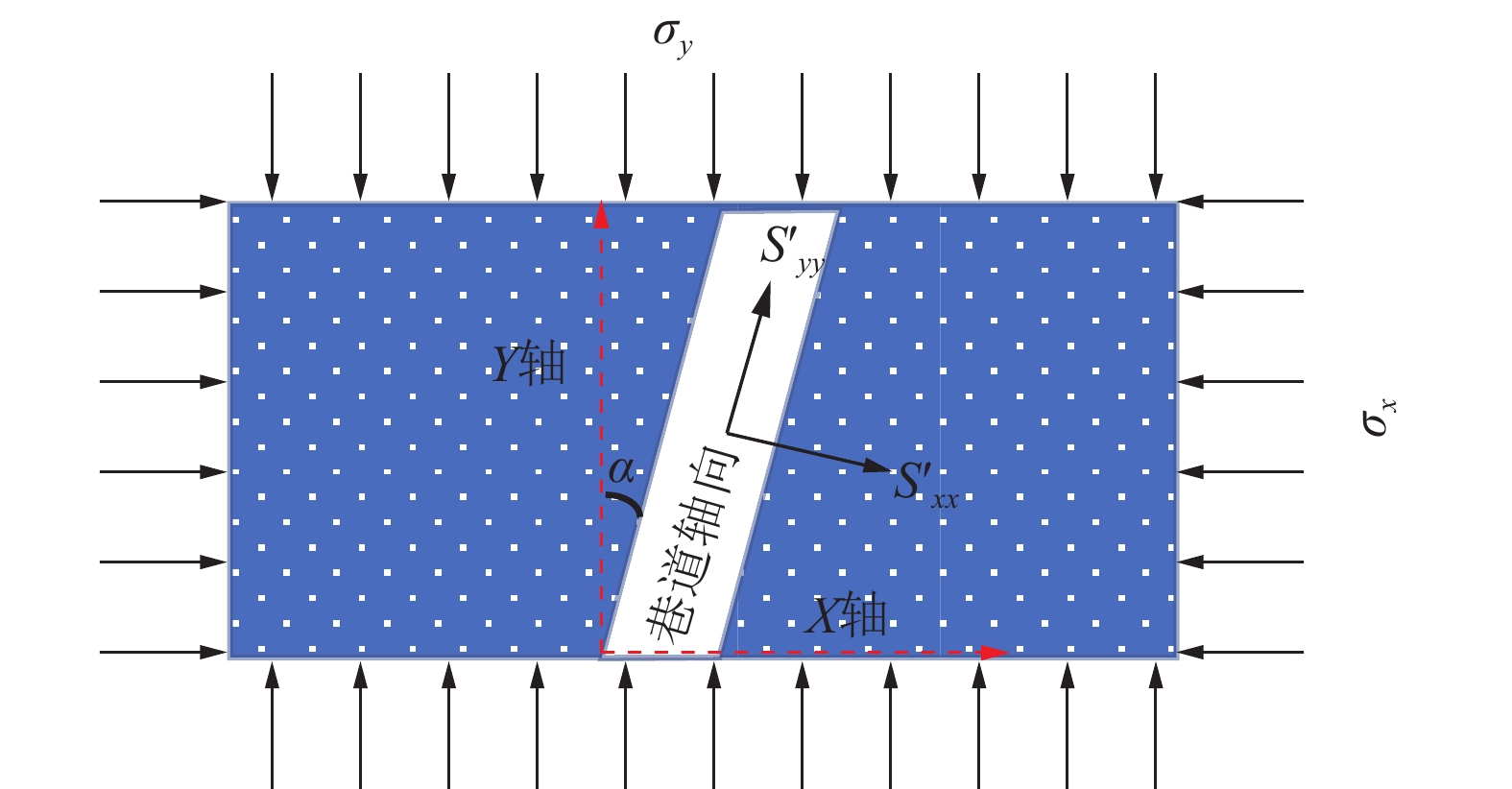

图 16 巷道轴向旋转α角度后受力分析
Figure 16. Stress analysis chart of roadway after axial rotation α angle
表 1 巷道塑性区分析方案
Table 1 Analysis scheme of surrounding rock plastic zone
方案 σx/MPa σz/MPa σy/MPa η1 η2 方案一 20 20 6、8、
10，···，601.0 0.3、0.4、
0.5，···，3方案二 24 20 6、8、
10，···，601.2 0.3、0.4、
0.5，···，3方案三 40 20 12、14、
16，···，602.0 0.6、0.7、
0.8，···，3
下载: 导出CSV
-
[1] 赵志强,马念杰,刘洪涛,等. 巷道蝶形破坏理论及其应用前景[J]. 中国矿业大学学报,2018,47(5):969−978. doi: 10.13247/j.cnki.jcumt.000922 ZHAO Zhiqiang,MA Nianjie,LIU Hongtao,et al. A butterfly failure theory of rock mass around roadway and its application prospect[J]. Journal of China University of Mining & Technology,2018,47(5):969−978. doi: 10.13247/j.cnki.jcumt.000922
[2] 康红普,徐 刚,王彪谋,等. 我国煤炭开采与岩层控制技术发展 40 a 及展望[J]. 采矿与岩层控制工程学报,2019,1(2):7−39. KANG Hongpu,XU Gang,WANG Biaomou,et al. Forty years development and prospects of underground coal mining and strata control technologies in China[J]. Journal of Mining and Strata Control Engineering,2019,1(2):7−39.
[3] 张学言, 闫澍旺. 岩土塑性力学基础[M]. 天津: 天津大学出版社, 2004. [4] 李 季,强旭博,马念杰,等. 巷道围岩蝶形塑性区蝶叶方向性形成机制及工程应用[J]. 煤炭学报,2021,46(9):2838−2852. doi: 10.13225/j.cnki.jccs.2021.1150 LI Ji,QIANG Xubo,MA Nianjie,et al. Formation mechanism and engineering application of the directionality of butterfly leaf in the butterfly plastic zone of roadway rock surrounded[J]. Journal of China Coal Society,2021,46(9):2838−2852. doi: 10.13225/j.cnki.jccs.2021.1150
[5] 赵志强. 大变形回采巷道围岩变形破坏机理与控制方法研究[D]. 北京: 中国矿业大学(北京), 2014. ZHAO Zhiqiang. Mechanism of surrounding rock deformation and failure and control method research in large deformation mining roadway[D]. Beijing: China University of Mining and Technology (Beijing), 2014.
[6] 尹光志,鲁 俊,张东明,等. 真三轴应力条件下钻孔围岩塑性区及增透半径研究[J]. 岩土力学,2019,40(S1):1−10. doi: 10.16285/j.rsm.2018.1873 YIN Guangzhi,LU Jun,ZHANG Dongming,et al. Study on plastic zone and permeability-increasing radius of borehole surrounding rock under true triaxial stress conditions[J]. Rock and Soil Mechanics,2019,40(S1):1−10. doi: 10.16285/j.rsm.2018.1873
[7] 侯公羽,牛晓松. 基于Levy-Mises本构关系及Hoek-Brown屈服准则的轴对称圆形巷道理想弹塑性解[J]. 岩石力学与工程学报,2010,29(4):765−777. HOU Gongyu,NIU Xiaosong. Perfect elastoplastic solution of axisymmetric cylindrical cavity based on Levy-Mises constitutive relation and Hoek-Brown failure criterion[J]. Chinese Journal of Rock Mechanics and Engineering,2010,29(4):765−777.
[8] 师皓宇. 龙门山断裂带形成的力学机制及其量化分析[D]. 北京: 中国矿业大学(北京), 2020. SHI Haoyu. Mechanics mechanism and its quantitative analysis of the formation of longmenshan faults[D]. Beijing: China University of Mining and Technology (Beijing), 2014.
[9] SHI H Y,MA Z K,ZHU Q J,et al. Comparison of shape characteristics of plastic zone around circular tunnel under different strength criteria[J]. Journal of Mechanics,2020,36(6):1−8.
[10] 马念杰, 侯朝炯. 采准巷道矿压理论及应用[M]. 北京: 煤炭工业出版社, 1995. [11] 邹银辉,程 波. 煤岩受载过程与瓦斯渗透特性映射规律试验研究[J]. 煤炭科学技术,2019,47(11):224−230. doi: 10.13199/j.cnki.cst.2019.11.032 ZOU Yinhui,CHENG Bo. Experimental study on mapping mechanism of loading process of rock and coal and gas permeability[J]. Coal Science and Technology,2019,47(11):224−230. doi: 10.13199/j.cnki.cst.2019.11.032
[12] 赵洪宝,程 辉,王 磊,等. 非静水压力条件下巷道围岩偏应力场分布特征与围岩破坏规律[J]. 煤炭学报,2021,46(2):370−381. ZHAO Hongbao,CHENG Hui,WANG Lei,et al. Distribution characteristics of deviatoric stress field and failure law of roadway surrounding rock under non-hydrostatic pressure[J]. Journal of China Coal Society,2021,46(2):370−381.
[13] 尹光志,鲁 俊,李 星,等. 应力Lode角对砂岩变形特性影响[J]. 岩石力学与工程学报,2017,36(9):2081−2091. YIN Guangzhi,LU Jun,LI Xing,et al. Influence of stress Lode angle on deformation characteristics of sandstone[J]. Chinese Journal of Rock Mechanics and Engineering,2017,36(9):2081−2091.
[14] 尹光志,鲁 俊,李 星,等. 中间主应力对砂岩扩容及强度特性影响[J]. 煤炭学报,2017,42(4):879−885. doi: 10.13225/j.cnki.jccs.2016.0825 YIN Guangzhi,LU Jun,LI Xing,et al. Influence of intermediate principal stress on dilation and strength characteristics of sandstone[J]. Journal of China Coal Society,2017,42(4):879−885. doi: 10.13225/j.cnki.jccs.2016.0825
[15] 施维成,朱俊高,代国忠,等. 球应力和偏应力对粗粒土变形影响的真三轴试验研究[J]. 岩土工程学报,2015,37(5):776−783. doi: 10.11779/CJGE201505002 SHI Weicheng,ZHU Jungao,DAI Guozhong,et al. True triaxial tests on influence of spherical and deviatoric stresses on deformation of coarse-grained soil[J]. Chinese Journal of Geotechnical Engineering,2015,37(5):776−783. doi: 10.11779/CJGE201505002
[16] 骆开静,董海龙,高全臣. 考虑流变和中间主应力的巷道围岩变形分区[J]. 煤炭学报,2017,42(S2):331−337. doi: 10.13225/j.cnki.jccs.2017.1231 LUO Kaijing,DONG Hailong,GAO Quanchen. Deformation division for surrounding rock of circular roadway by considering rheology and the intermediate principal stress[J]. Journal of China Coal Society,2017,42(S2):331−337. doi: 10.13225/j.cnki.jccs.2017.1231
[17] 郑雨天. 井巷和钻孔周围三维应力场的简化模式[J]. 煤炭学报,1982,7(4):74−80. doi: 10.13225/j.cnki.jccs.1982.04.008 ZHENG Yutian. Simplified model of three-dimensional stress field around borehole and roadway[J]. Journal of China Coal Society,1982,7(4):74−80. doi: 10.13225/j.cnki.jccs.1982.04.008
[18] 郑颖人. 岩土塑性力学原理[M]. 北京: 中国建筑工业出版社, 2002. [19] 李永恩,郭晓菲,马念杰,等. 孔洞围岩塑性区边界计算的理论研究现状与分析评价[J]. 煤炭科学技术,2021,49(5):141−150. doi: 10.13199/j.cnki.cst.2021.05.018 LI Yongen,GUO Xiaofei,MA Nianjie,et al. Research status and evaluation of theoretical calculation of plastic zone boundary for hole surrounding rock[J]. Coal Science and Technology,2021,49(5):141−150. doi: 10.13199/j.cnki.cst.2021.05.018
[20] 孙玉福. 水平应力对巷道围岩稳定性的影响[J]. 煤炭学报,2010,35(6):891−895. doi: 10.13225/j.cnki.jccs.2010.06.006 SUN Yufu. Affect of horizontal stress on stability of roadway surrounding rock[J]. Journal of China Coal Society,2010,35(6):891−895. doi: 10.13225/j.cnki.jccs.2010.06.006
-
