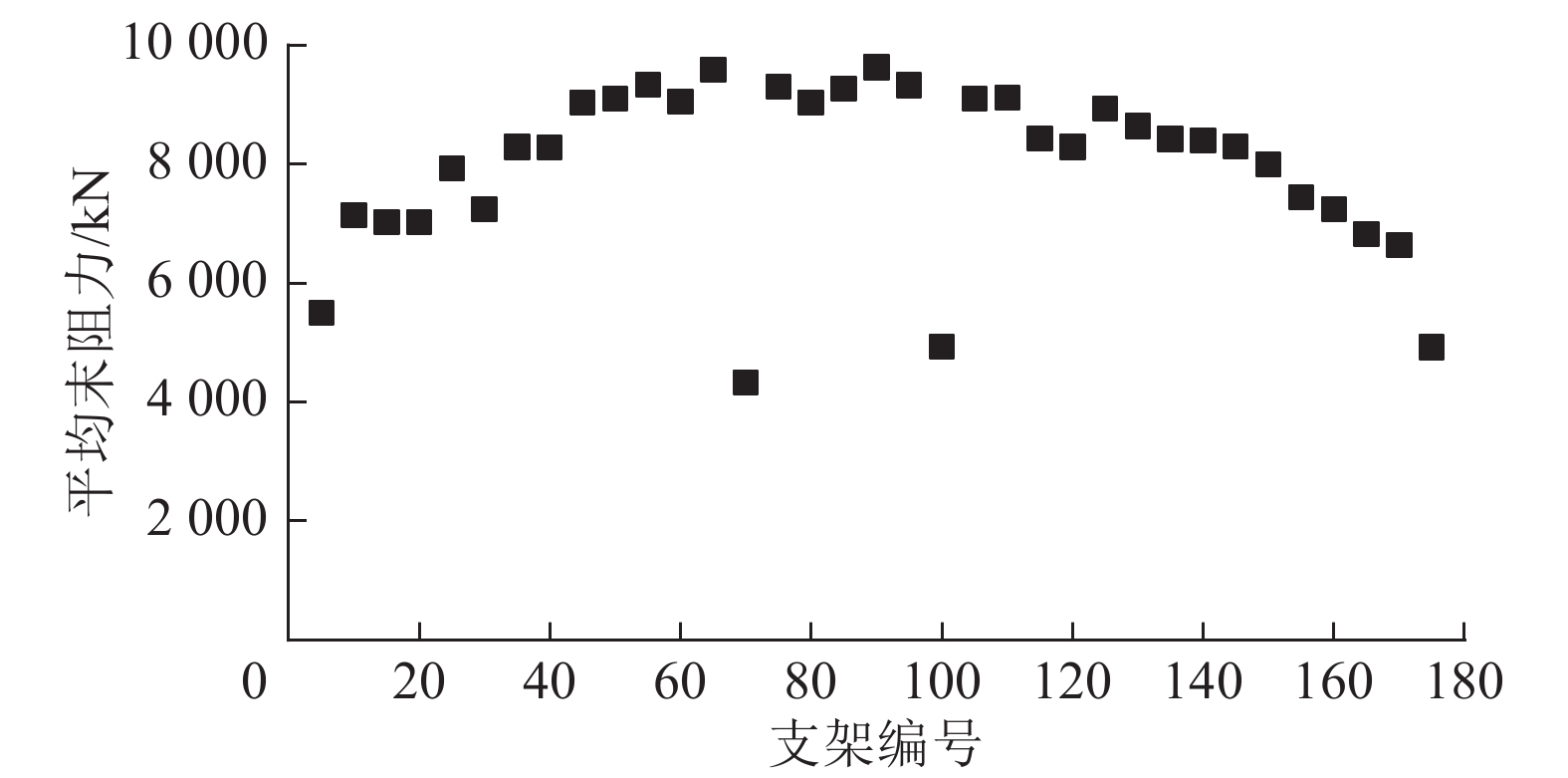

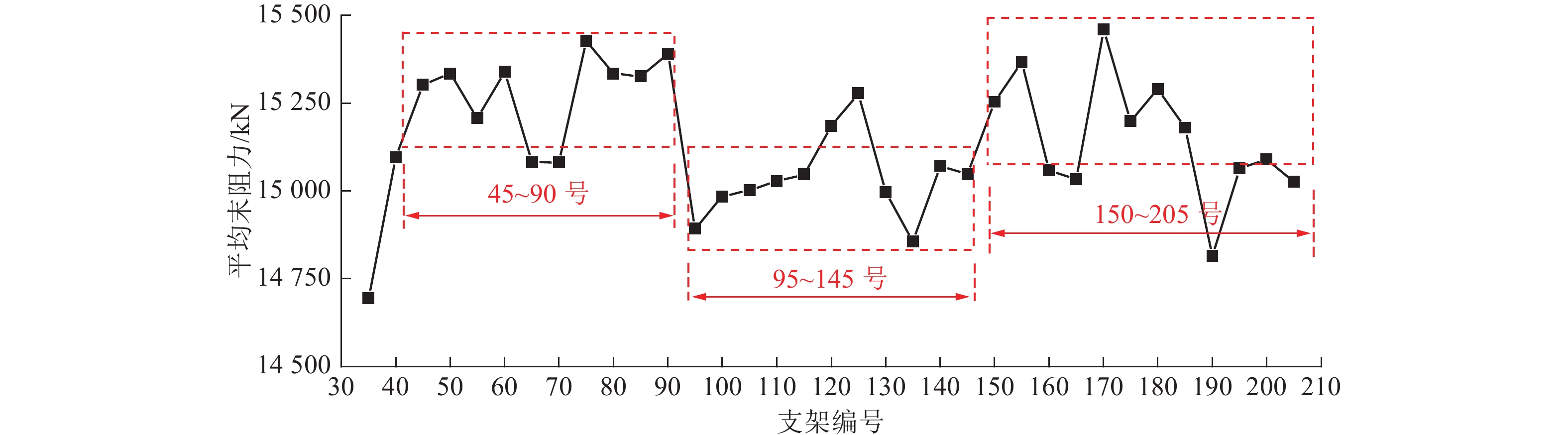

图 3 132201工作面倾向方向支架循环末阻力分布
Figure 3. End resistance distribution of support in inclined direction of No.133201 working face
![]()

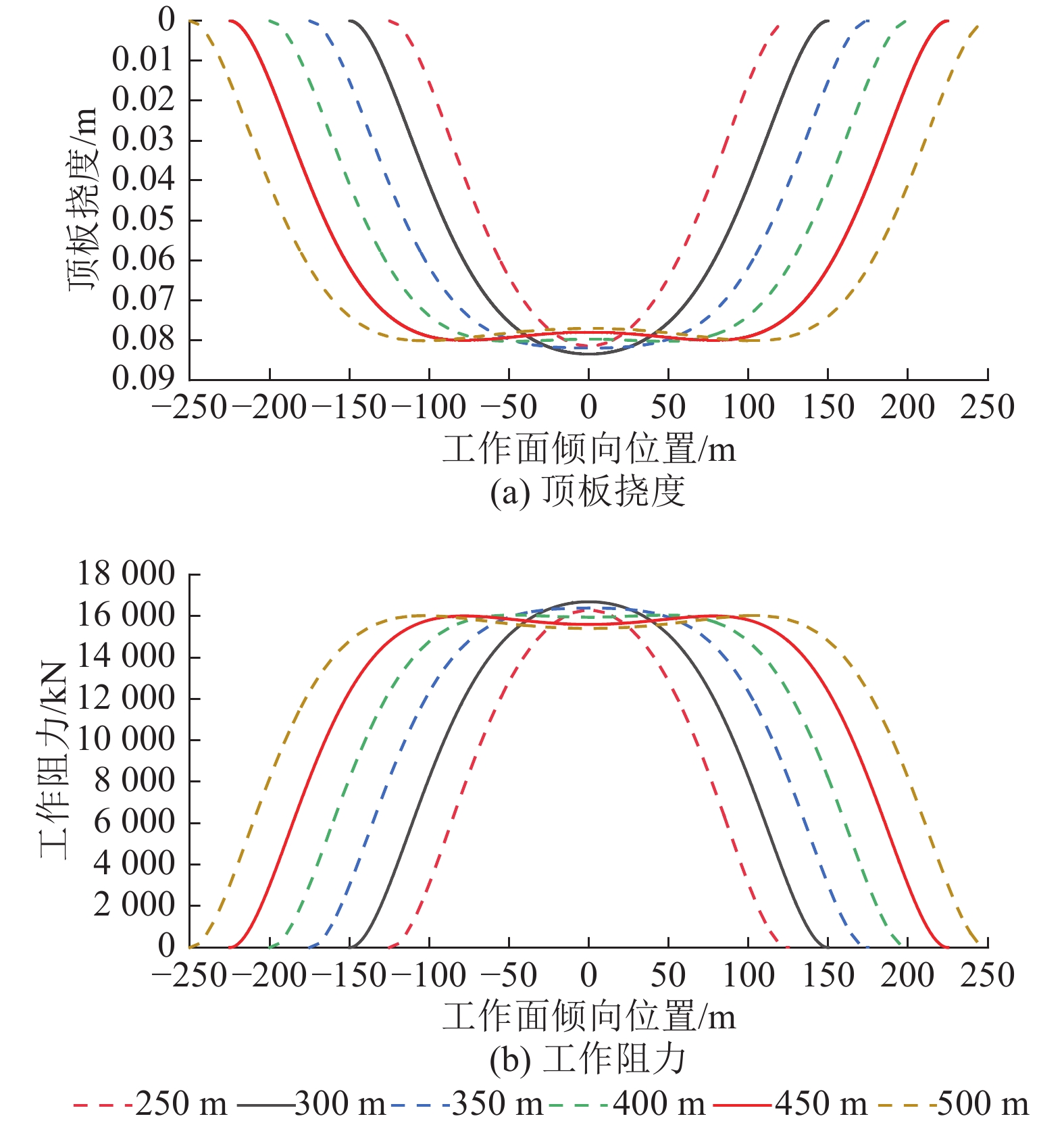

图 5 不同工作面长度顶板挠度及支架工作阻力
Figure 5. Roof deflection and working resistance of support with different working face length
![]()

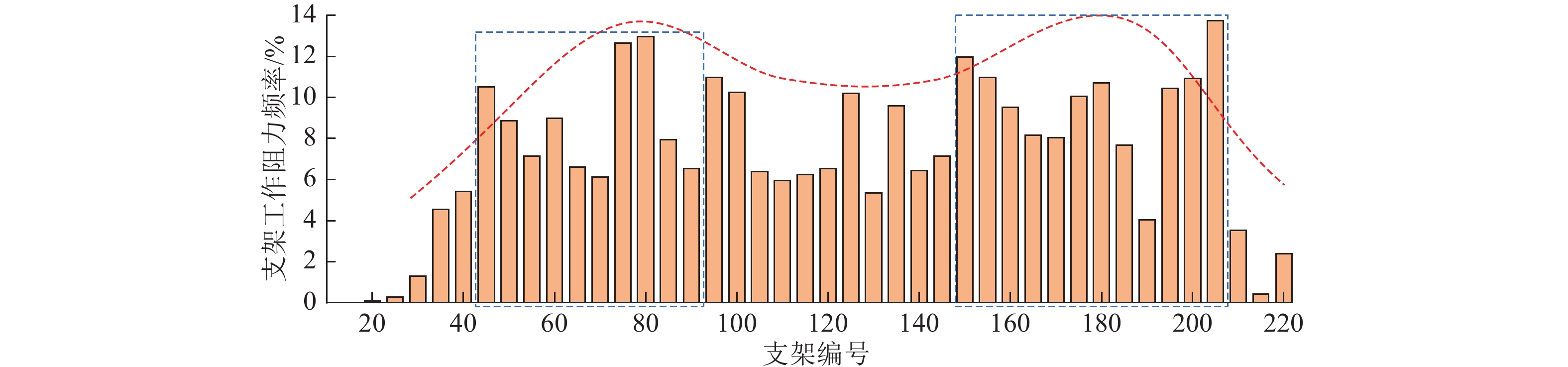

图 6 支架工作阻力14 000 kN以上频率分布
Figure 6. Frequency distribution diagram of support working resistance above 14 000 kN
![]()
图 8 三区支架对数型增阻均化曲线
Figure 8. Homogenization curve of three zone support logarithmic resistance increase
![]()

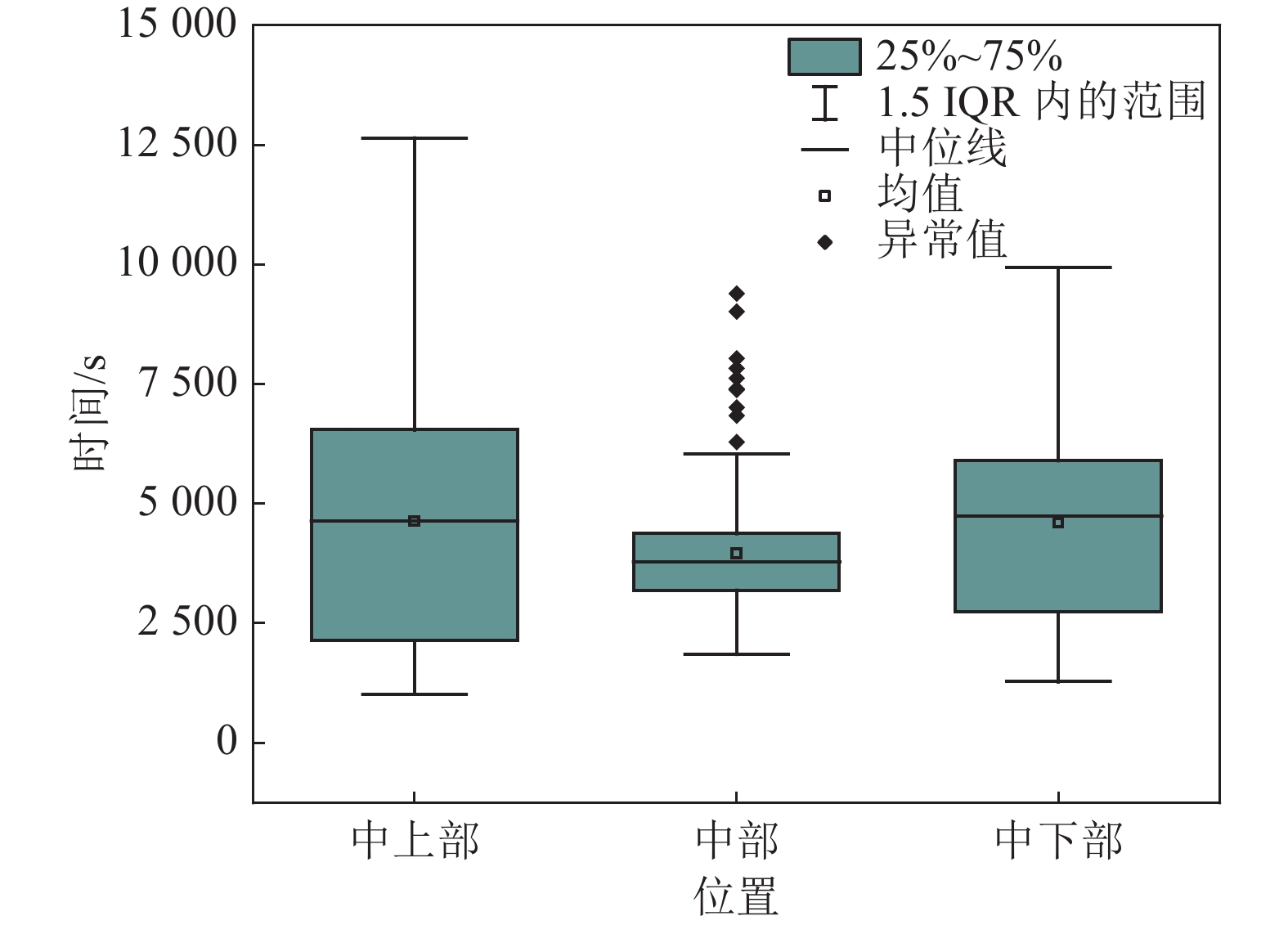

图 9 三区支架复合型增阻实际工作循环时间分布
Figure 9. Actual working cycle time distribution of three zone support compound resistance increase
![]()

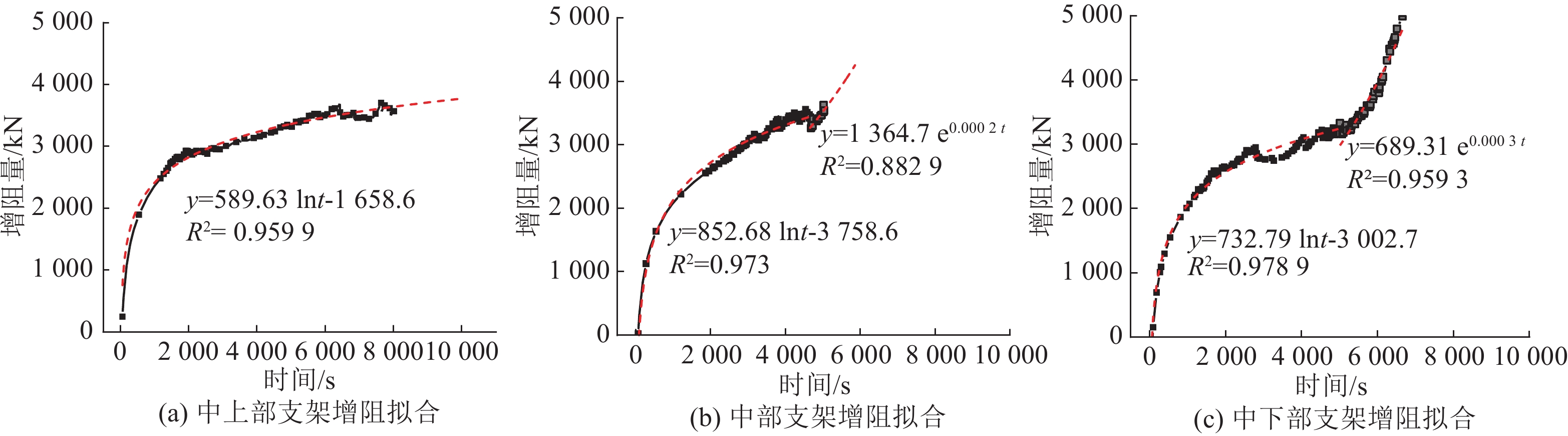

图 10 三区支架复合型增阻函数拟合
Figure 10. Function fitting of three zone support compound resistance increase
![]()

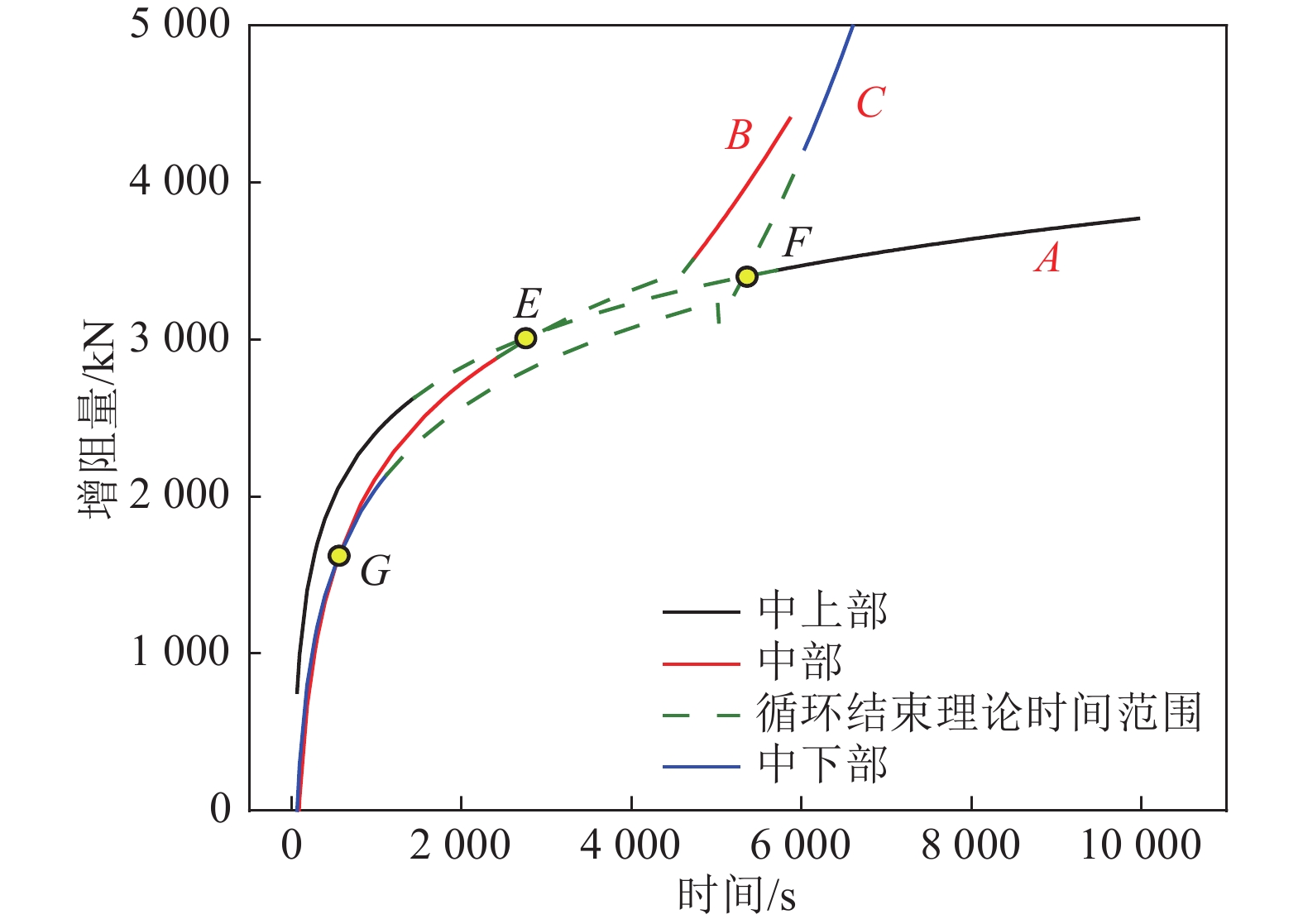

图 11 三区支架复合型增阻均化曲线
Figure 11. Homogenization curve of three zone support compound resistance increase
表 1 202工作面支架工作阻力频率分布（限于篇幅间隔10架展示）
Table 1 Frequency distribution of working resistance of NO. 202 working face support (part)
支架 工作阻力频率分布/% 低阻力(<8000 kN) 8000～10000 kN 10000～12000 kN 12000～14000 kN 高阻力(>14000 kN) 10 1.74 65.27 32.99 0.01 0 20 2.31 43.94 52.42 1.28 0.06 30 2.42 22.15 57.34 16.80 1.28 40 2.44 23.07 46.78 22.29 5.41 50 1.95 20.46 46.27 22.46 8.85 60 2.70 21.11 47.14 20.08 8.98 70 2.56 24.19 45.29 21.84 6.13 80 2.28 19.94 43.77 21.06 12.96 90 1.44 21.20 48.47 22.36 6.52 100 2.91 14.21 46.82 25.81 10.26 110 3.46 25.22 46.88 18.49 5.95 120 2.49 21.19 45.23 24.57 6.52 130 4.18 22.08 51.20 17.19 5.34 140 5.78 25.75 44.33 17.70 6.44 150 1.74 16.52 45.25 24.51 11.98 160 2.22 21.60 48.40 18.27 9.52 170 4.37 24.39 43.07 20.14 8.04 180 3.05 20.79 44.93 20.50 10.72 190 3.93 21.13 49.95 20.93 4.05 200 3.34 20.30 41.07 24.37 10.93 210 2.66 24.22 52.08 17.51 3.54 220 16.35 50.32 27.10 3.85 2.38 平均值 3.10 24.53 46.22 19.01 7.50
下载: 导出CSV
表 2 工作面倾向不同区域支架增阻均化循环结果
Table 2 Results of homogenization cycles of support increasing resistance in different areas of working face inclination
支架编号 均化函数式 瞬时增阻速率 45～90 对数-指数 ΔF=589.63ln t−1658.6 589.63/t 对数 ΔF=1050.5ln t−3897.7 1050.5/t 95～145 对数-指数 ΔF=852.68ln t−3758.6
(t<4656 s)ΔF=1364.7e0.0002t
(t>4656 s)852.68/t 0.27e0.0002t 对数 ΔF=1129.9ln t−4843.7 1129.9/t 150～205 对数-指数 ΔF=732.79ln t−3002.7
(t<5012 s)ΔF=689.31e0.0003t
(t>5012 s)732.79/t 0.21e0.0003t 对数 ΔF=1169.6ln t−5246.3 1169.6/t
