Hydraulic fracturing technology with directional boreholes for strata control in underground coal mines and its application
-
摘要:
水力压裂技术在煤矿坚硬、完整顶板岩层弱化及高应力巷道卸压方面得到越来越广泛的应用。以陕西曹家滩煤矿特厚煤层综放开采工作面、特厚稳定顶板岩层为工程背景，开展了顶板岩层地质力学测试、可压性试验，水力裂缝扩展理论分析及三维数值模拟，提出井下工作面定向钻孔区域水力压裂顶板层位、压裂钻孔布置与参数确定方法及压裂工艺。在井下进行了工业性试验和系统的地面微震实时监测，获得了顶板水力压裂裂缝空间展布特征。同时，进行了液压支架工作阻力，工作面周期来压步距及持续距离，来压动载系数及顶板岩层破断能量监测与分析，综合评价了水力压裂效果。初步建立了集压裂层位确定与参数设计，井下定向钻孔压裂工艺与装备，水力裂缝空间展布监测与压裂效果综合评价为一体的煤矿井下定向钻孔水力压裂成套技术。井下试验结果表明：在曹家滩煤矿井下地应力状态下（最小主应力为垂直应力），水力裂缝以水平裂缝为主，沿钻孔两侧扩展平均距离为80 m左右，有效弱化了工作面范围内上覆坚硬、完整顶板，实现了区域顶板改造。压裂区域工作面强矿压显现显著减弱，确保了工作面安全生产。最后，分析了水力压裂存在的问题，展望了技术发展方向。
Abstract:The application of hydraulic fracturing technology on rock fracturing for hard and complete roof, and destressing for roadways with high stresses is increasingly widespread. Based on a top coal caving working face with extra-thick coal seam and complete roof layers in the Caojiatan coal mine in Shaanxi Province, the roof rock geomechanical measurements, compressibility tests, theory of hydraulic fracture propagation, and 3D numerical simulation were carried out, and the determination approaches for fracturing rock horizon above a working face, fracturing borehole layout and parameters, and fracturing technology were put forward. The underground industrial trial and a comprehensive surface microseismic monitoring with actual time were conducted, and the spatial distribution characteristics of hydraulic fractures in roof were obtained. Meanwhile, shield resistance, periodic weighting step distance and duration distance, weighting dynamic load coefficient, and roof breaking energy were monitored and analyzed, and the hydraulic fracturing effect was synthetically evaluated. A complete set of technology for hydraulic fracturing with directional boreholes in underground coal mines were preliminarily established, which includes determination of fracturing rock horizon and parameter design, fracturing technology and equipment with directional boreholes, monitoring of hydraulic fracture spatial distribution, and comprehensive evaluation of hydraulic fracturing effect. The underground trial pointed out that: on the in-situ stress regime in the Caojiatan coal mine, that is the minimum principal stress is vertical stress, the hydraulic fractures were mainly horizontal fractures with a propagation distance of about 80 m on both sides of boreholes, the hard and complete roofs above the working face were effectively weakened, and regional roof reconstruction was achieved. The intensive ground pressure appearance of the working face was obviously reduced in the fracturing area, and production safety was ensured. Finally, the existing issues associated with hydraulic fracturing were discussed, and technical developments were envisaged.
-
0. 引 言
地壳中的氟元素是含量排名第13位的元素，电负性强。作为人体必不可少的微量元素之一，较低浓度的氟（F−）能使人体的骨骼和牙齿坚固，减少龋齿的发病率，过量的F−则可能导致氟斑牙、软组织损害、氟骨病、肿瘤和白血病等疾病[1-3]。氟化物在中国、印度和巴基斯坦等国家的地下水中出现较高浓度的现象，是一个相对严重的问题[4-6]。地下水作为重要的饮用水来源，世界卫生组织（WHO）和中国对饮水中氟的“标准限值”分别为1.5 mg/L和1.0 mg/L[7]。地下水中氟化物产生的原因较为相似，包括含氟矿物及其风化产物与地下水的水−岩溶解作用，阳离子交换作用和蒸发作用等。常见的含氟矿物包含硅酸盐矿物、萤石(CaF2)、冰晶石 (Na3AlF6)、黄玉(Al2SiO4)、氟磷灰石(Ca5(PO4)3F)、氟镁石(MgF2)、云母类和角闪石等，而CaF2则通常被认为是地下水中F−的主要矿物质来源[4, 8-9]。高浓度F−常见的水化学环境为较高浓度的
$\mathrm{HCO}_3^{-} $ 和Na+、较高的pH和温度、低浓度的Ca2+[10-12]。神东煤炭集团公司共有13座矿井，具有良好的地质条件和丰富的煤炭资源储量，是我国首个2亿t级的煤炭生产基地。然而，神东矿区干旱少雨，缺少饮用水资源。神东煤炭集团公司在开发煤炭的同时，也产生了大量的矿井水，矿井水可作为重要的生产、生活和生态用水资源。煤炭生产过程加速水-岩耦合作用，进而使地下水中的F–浓度增加[13]。通过对神东矿区矿井水水质指标检测发现，神东矿区部分位置矿井水存在氟化物浓度超过地表水环境质量标准（GB 3838—2002）（1 mg/L）的现象。矿井水中较高的氟化物影响水的资源化利用，也增加企业的环保成本。
目前，神东矿区矿井水氟化物随着时空变化的分布规律报道较少。因此，以神东矿区不同区域的矿井水为研究对象，以长周期矿井水水质监测为基础，研究矿井水氟化物的赋存规律、水化学环境特征和氟化物时间空间变化规律等方面，系统分析高氟矿井水的产生规律和时间、空间分布特征。期望能为神东矿区减少环保成本、提高水资源利用效率，为矿区不同区域高氟矿井水的调查和治理提供帮助。
1. 研究区概况
神东煤炭集团公司矿井区域位于陕西省北部内蒙古自治区西南部，榆林市北部鄂尔多斯市东南部，北纬39. 33°～39. 50°、东经 110. 07°～110. 18°。处于黄土高原北缘与毛乌素沙漠东侧过渡地带，面积3481 km2。气候为半干旱大陆性季风气候，冬寒雨雪稀少，春旱多风干燥，夏季炎热多雨，降水年际和年内变化很大，多年平均降雨量424.3 mm[14]。根据神东矿区内部相对位置，相对靠北部位置的煤矿可称为北部矿区，相对位置在南部的位置为中心矿区，中心矿区根据乌兰木伦河的相对位置，分为东部和西部。神东北部矿区包括补连塔煤矿以北的煤矿，以布尔台煤矿为代表，中心矿区为补连塔煤矿及以南的煤矿，根据中心矿区地理位置，西部以补连塔煤矿为代表、东部以哈拉沟煤矿为代表，3个煤矿分别代表高F−区域、次高F−区域和低F−区域。
神东矿区地表水系统发达，主要包括乌兰木伦河及其支流和饽牛川及其支流。研究区主要包含有3个地下含水层，第Ⅰ含水层组(Q4)：为松散层孔隙潜水，其水位埋深的升降与降雨丰枯有关。第Ⅱ含水层组(J2z) ：直罗组裂隙承压水，分布面积广。第Ⅰ、Ⅱ含水层组为浅层地下水，第Ⅲ(J12y) 含水层组为延安组裂隙承压水，为深层地下水。
2. 材料与方法
2.1 样品采集
在神东矿区不同位置矿井水进行了不同季节周期采样，共采集矿井水样品58组(图1)，其中神东北部矿区矿井水为12组（分布在布尔台煤矿42煤，共6组；深度345.0～435.0 m；长期监测位置在42煤层采空区清水排立风井钻孔，共6组；深度435.0 m），神东中心矿区（西）矿井水为24组（取样位置分布在补连塔煤矿22煤层，共7组；深度210.0～286.1 m；长期监测位置在22煤层采空区清水应急排口，共17组；深度299.99 m），神东中心矿区（东）矿井水为22组（取样位置分布在哈拉沟煤矿22煤层和31煤层，共14组；深度分别为80.6～128.1 m和173 m；长期监测位置在22煤层采空区清水应急排口和采空区供水2处，共8组；深度95.9 m和114.6 m），所有矿井水样品所处煤层上部第一个含水层均为延安组，往上为松散层萨拉乌苏组含水层。神东北部矿区和神东中心矿区（东）分别采集岩心2组；神东中心矿区（西）采集煤层顶板1组。以不同煤矿生产过程中产生的矿井水和煤矿涌水为研究对象，采集不同季节煤矿生产产生的矿井水和井下强排孔水源。强排孔矿井水通常在取样前先确保强排孔运转，一段时间后开始取样。
![]()
图 1 神东矿区矿井水采样点分布Figure 1. Distribution of mine water sampling points in Shendong Mining Area2.2 样品的采集和分析
温度、pH值、溶解氧（DO）等指标现场测试，其余指标送至实验室检测。水样测试均在鄂尔多斯市环境监测检验有限公司检测进行。在实验室先用蒸馏水润洗采样瓶(1 L棕色玻璃瓶) 3遍，矿井水采样前，再用水样润洗2～3遍后取样。水样采样执行《水质采样技术指导》HJ494—2009标准，水样在现场测定指标后，装满并密封带回实验室，放于4 ℃冰箱保存，48 h内检测分析。F−测定校准采用国家标准样品，编号：GSB07-1194-2000，保证数据的准确性。DO和pH值采用DZB-718L便携式多参数分析仪/EJYS-JC-137进行测定，水温采用水银温度计进行现场测定，Cl−、
$\mathrm{SO}_4^{2-} $ 、NO3−和F−采用液相离子色谱(883Basic IC Plus离子色谱仪/EJYS-FX-005)测定，Na+、Mg2+、Ca2+和K+采用iCAP7200 电感耦合等离子体发射光谱仪/EJYS-FX-008测定，溶解性总固体根据《水质悬浮物的测定重量法》GB/T 11901—1989测定，电导率采用HQ14D/电导率仪EJYS-FX-018测定，碱度采用《水和废水监测分析方法》（第4版增补版）酸碱指示剂滴定法（B），2019—2021年神东监测矿井水时间规律F−采用《水和废水监测分析方法》（第4版增补版）液相离子色谱仪（瑞士万通930型）测定。岩心元素分析采用X射线荧光光谱仪，ZSX Primus II，岩心经过物理破碎和研磨后进行测定。采用Aqqa1.5绘制矿井水Piper三线图，Origin 2022绘制矿井水Gibbs图。研究采用 Piper三线图及相关性分析等方法分析地下水水样的水化学类型及其特征。水−岩耦合作用矿物的溶解与沉淀受到矿物在地下水中的饱和指数(SI)决定，采用PHREEQC 2.15计算石膏、方解石、白云石和萤石的饱和指数。
3. 结果与分析
3.1 不同区域矿井水水化学指标
表1为神东北部矿区和中心矿区矿井水水化学指标统计。根据表1可知，神东北部矿区和中心矿区不同煤矿矿井水pH值总体呈碱性，中心矿区不同深度的矿井水pH值呈现出较大差异，北部矿区矿井水pH呈碱性，pH为7.7～8.7，均值为8.3，中心矿区西部矿井水pH呈碱性，pH为6.8～8.9，均值为7.9，中心矿区东部矿井水pH为6.8～8.9，均值为7.7。神东中心矿区东部矿井水F−质量浓度基本小于1.0 mg/L，而神东中心矿区西部和北部矿区矿井水F−浓度均出现较高的情况，前者在3.0～12.8 mg/L，后者在4.1～13.7 mg/L。神东北部矿区和中心矿区西部矿井水EC平均值分别是2.27和2.72 mS/cm，中心矿区东部矿井水1.04 mS/cm。随着矿井水中F−浓度增加，pH值在逐渐增加。
表 1 神东北部矿区和中心矿区矿井水水化学指标统计Table 1. Statistical of mine water hydrochemcal in northeastern and central Shendong mining area项目 pH EC/(mS·cm-1) 最小值 最大值 平均值 标准差 最小值 最大值 平均值 标准差 北部矿区 7.7 8.7 8.3 0.33 1.79 3.08 2.27 0.49 中心矿区西部 6.8 8.9 7.9 0.60 2.46 3.21 2.72 0.33 中心矿区东部 6.8 8.9 7.7 0.59 0.39 1.82 1.04 0.62 3.2 氟的分布特征
3.2.1 氟的时间变化规律
为阐明神东矿区矿井水F–浓度时间变化特征，选取2019—2021年时间范围内神东北部矿区和神东中心矿区西部矿井水F–浓度进行分析，同一取样位置的F–含量随时间的变化进行对比分析（图2），结果表明2019—2020年神东北部矿区和神东中心矿区西部矿井水F–含量随季度变化趋势不明显，2021年中心矿区西部矿井水F–含量较之前出现下降。
![]()
图 2 神东矿区矿井水F–时间的变化规律Figure 2. Variation law of F– in mine water with time in Shendong Mining Area3.2.2 氟的空间分布特征
根据井田方位，将神东矿区划分为北部矿区和中心矿区。神东北部矿区和神东中心矿区西部矿井水检测情况表明，含有的F−浓度较高；神东中心矿区东部矿井水F–浓度降低，通常小于1.0 mg/L。总体来看，高氟矿井水主要分布在神东北部矿区和中心矿区西部范围，低氟矿井水主要分布在中心矿区东部范围。
神东中心矿区东部浅层矿井水F−浓度范围在0.3～2.51 mg/L，深层矿井水F−浓度为5.86和6.88 mg/L；神东中心矿区西部矿井水F−浓度范围在3.0～12.8 mg/L；神东北部矿区矿井水F−浓度集中在4.11～13.7 mg/L。中心矿区东部矿井水所在煤层上部的含水层是延安组含水层且富水性强，松散层萨拉乌苏组、直罗组含水层富水性弱且较难渗流到矿井水中，下部矿井水F−浓度超标率较低，且超标量较小，低F−矿井水主要分布在80～130 m深度内，高F−矿井水分布在173 m（图3）。神东北部矿区和中心矿区东部矿井水F−浓度较高，且在210～300 m深度范围内F−的浓度范围为2.6～12.8 mg/L，到345.0 m～435.0 m的深度范围F−的浓度范围为4.11～13.7 mg/L；F−浓度在垂直方向上的分布呈现随深度的增加而增加的趋势，且与取水煤层的深度有关。神东北部矿区矿井水上部直接补给含水层是延安含水层，为主要补给水源。中心矿区西部矿井水上部富水性强的含水层是延安组含水层，表明矿井水上部含水层水化学性质因埋深不同存在差异，可能是由于上部含水层的岩石矿物中含氟较低所致。通过查阅文献，XRF岩心扫描结果的可靠度较高[15]。神东北部矿区和中心矿区延安组岩样含氟矿物XRF分析表明北部矿区和中心矿区西部含氟矿物相对含量较高（表2）。
![]()
图 3 神东矿区不同深度矿井水F–的分布Figure 3. Distribution of F– in mine water F– at different depths in Shendong Mining Area中心矿区东部地下含水层深度较浅，而北部矿区和中心矿区西部地下含水层深度相对较深，造成不同水体之间差异性的主要原因是它们来源的区域位置和深度位置影响不同。
3.3 地下水水化学特征
3.3.1 F−与水化学指标的关系
神东矿区矿井水中F−与水化学指标相互关系（表3）。神东北部矿区矿井水的pH、Cl−和DO与F−均呈正相关关系，水温、
$\mathrm{SO}_4^{2-} $ 和阳离子与F−呈负相关关系，说明矿井水中高阳离子和$\mathrm{SO}_4^{2-} $ 对F−浓度有消极作用；中心矿区东部矿井水的pH和Cl−与F−呈现出正相关关系，表明矿井水中高Cl−质量浓度对F−富集有积极作用；而神东中心矿区西部矿井水的pH和Cl−与F−呈现出正相关关系，$\mathrm{SO}_4^{2-} $ 与F−呈现出负相关关系，表明矿井水中高$\mathrm{SO}_4^{2-} $ 质量浓度对F−质量浓度有消极作用。结合表1，偏碱性是高氟矿井水的主要水化学环境特征之一，该结果含与F−地下水的水环境特征基本保持一致[4]。表 2 神东北部矿区和中心矿区延安组岩样氟化物统计Table 2. Statistical of fluoride in rock samples of Yan’an Formation in northeastern and central Shendong Mining Area项目 氟化物质量分数/% 1−2煤上部 2−2煤上部 4−2煤上部 北部矿区 0.0509 0.0559 0.0825 中心矿区西部 0.0677 中心矿区东部 — — 注：空白为未检测该部分样品；—为未检出含氟物质。 表 3 水化学指标与F–的相关关系Table 3. Correlation between water chemical indexes and F–项目 pH DO T EC $\mathrm{SO}_4^{2-} $ $\mathrm{NO}_3^{-} $ Cl− TDS Na+ K+ Mg2+ Ca2+ 北部矿区 0.55 0.39 −0.23 −0.98 −0.71 — 0.23 −0.98 −0.98 −0.85 −0.89 −0.70 中心矿区东部 0.18 0.011 0.01 −0.003 −0.11 −0.13 0.72 −0.19 0.38 −0.03 −0.15 −0.22 中心矿区西部 0.67 0.0072 −0.08 −0.26 −0.74 0.17 0.43 −0.48 −0.24 −0.63 −0.15 −0.31 神东矿区矿井水的pH与F−的浓度存在正相关性(图4)，北部矿区、神东中心矿区东部和西部矿井水的pH与F−浓度正相关关系分别是R=0.55、R=0.18和R= 0.67) 。
![]()
图 4 神东北部矿区和中心矿区矿井水F−和pH值相关关系Figure 4. Correlation between F− and pH in mine water in northeastern and central Shendong mining area神东矿区矿井水的DO与F−的质量浓度相关性存在一定不同(图5)，北部矿区矿井水的DO与F−质量浓度存在正相关关系(图5a)，神东中心矿区东部和西部DO与F−浓度几乎不相关关系(分别是R=0.011和R= 0.0015) (图5c和图5b)。神东北部矿区矿井水的DO的质量浓度在7～9 mg/L范围浮动，神东中心矿区东部和西部的矿井水DO的质量浓度分别在5～12 mg/L和5～10 mg/L范围浮动，DO质量浓度的差异可能是由于水温差异导致。有研究表明，通过测定2个钻孔的地下水样，得知F−与DO呈正相关性(r = 0.405和r = 0.742)[16]。但也有研究得到不同结果，F−质量浓度与地表水中的DO呈正相关，而在地下水中，它与DO呈负相关，地下水DO平均值在3和1.4 mg/L，地表水平均值是6.9和1.2 mg/L[17]。通过采集印度地下水样品，发现样品中的DO和F−浓度相关关系不明显[18]。
![]()
图 5 神东北部矿区和中心矿区矿井水溶解氧和F–相关关系Figure 5. Correlation between dissolved oxygenand F– in mine water in northeastern and central Shendong Mining Area如图6所示，神东北部矿区和中心矿区西部矿井水温度与F–的质量浓度存在负相关性(图6a和图6c)，然而神东中心矿区东部矿井水的温度与F–的质量浓度几乎无正相关性(图6b)。神东北部矿区矿井水的温度主要集中在15～25 ℃，中心矿区东和西部矿井水温分别主要集中在10～20 ℃和15～20 ℃之间，随着深度变深，下部含水层所补给矿井水的温度增加，北部矿区矿井水F−的质量浓度也整体上增加。浅层地下水(60～120 m)和深层地下水(180～300 m)中F–质量浓度和温度均呈现负相关关系（R=−0.43和R=−0.40）[19]。OLAKA等研究也发现F–质量浓度与地下水中温度呈负相关关系[17]。
![]()
图 6 神东北部矿区和中心矿区矿井水温度和F–相关关系Figure 6. Correlation between water temperature and F– in mine water in northeastern and central Shendong Mining Area一般来说，地下水比地表水具有更高的F−浓度水。神东北部矿区矿井水F−浓度明显大于神东中心矿区东部和西部矿井水F−浓度，F−浓度的提高与水温提高具有关联性，高F−浓度和低地表热量之间明显关联(图7)。地下水中F−浓度可能受到相对较高的温度影响，随着地下水温度升高出现增加[20-21]。由于地壳存在地热梯度，深层地下水往往会比同一位置的浅层地下水产生更高的水温，有利于在碱性pH条件下从矿物中释放氟化物[13]。受到地热系统地温梯度的影响，萤石等含F−矿物溶解度随水温的增加而增加，进而提高含水层F−浓度[17, 22-23]。
![]()
图 7 神东北部矿区和中心矿区矿井水不同F–的温度分布Figure 7. Temperature distribution of different F– concentrations in mine water in northeastern and central Shendong Mining Area神东北部矿区延安组矿井水的
$\mathrm{NO}_3^{-} $ -N与F−的质量浓度无相关性(图8a)，神东中心矿区东部和西部矿井水的$\mathrm{NO}_3^{-} $ -N与较低F−质量浓度分别存在弱负相关性和几乎无相关性(分别是R=−0.0018和R=−0.016) (图8c和图8b)。《地表水环境质量标准》（GB 3838—2002）中规定地表水$\mathrm{NO}_3^{-} $ -N质量浓度小于10 mg/L，神东矿区矿井水$\mathrm{NO}_3^{-} $ -N质量浓度在0～1 mg/L的范围浮动。浅层地下水中$\mathrm{NO}_3^{-} $ -N含量高于深层地下水，可能受到人类活动的影响。![]()
图 8 神东北部矿区和中心矿区矿井水$\mathrm{NO}_3^{-} $ -N和F–相关关系Figure 8. Correlation between$\mathrm{NO}_3^{-} $ -N and F– in mine water in northeastern and central Shendong Mining Area神东北部矿区和中心矿区西部和东部矿井水的Cl-与F−正相关性(图9)。深层矿井水中Cl-含量高于浅层矿井水，可能是由于所处含水层性质的差异以及不同深度地质结构不同造成。
![]()
图 9 神东北部矿区和中心矿区矿井水Cl−和F−相关关系Figure 9. Correlation between Cl– and F– in mine water in northeastern and central Shendong Mining Area神东北部矿区和中心矿区西部和东部矿井水的
$\mathrm{SO}_4^{2-} $ 与F−具有较强负相关性(图10)。神东北部矿区$ \mathrm{SO}_4^{2-}$ 质量浓度在50～100 mg/L，含有较高F−质量浓度范围的神东中心矿区矿井水$\mathrm{SO}_4^{2-} $ 质量浓度在400～800 mg/L。![]()
图 10 神东北部矿区和中心矿区矿井水$\mathrm{SO}_4^{2-} $ 和F−相关关系Figure 10. Correlation between$\mathrm{SO}_4^{2-} $ and F− in mine water in northeastern and central Shendong Mining Area3.3.2 水化学类型
Piper三线图是水化学成分的有效图形表示，用于表示一组水样的化学相的来源，是地下水研究中使用广泛的图表。神东矿区不同矿井水的化学相的来源差异较大，Piper三线图中（图11）北部矿区矿井水样品的阳离子主要是Na+，阴离子主要是HCO3−，其次是Cl−，水化学类型为 Na-HCO3-Cl型水(83.7%)和Na-Cl-HCO3型水(16.3%)。中心矿区高氟矿井水样品的阳离子主要是Na+，阴离子主要是Cl−，其次是
$\mathrm{HCO}_3^{-} $ 和$\mathrm{SO}_4^{2-} $ ，水化学类型为 Na-Cl-HCO3型水(45.5%)Na-SO4-Cl和Na-HCO3-Cl型水(45.5%)。中心矿区低氟矿井水样品的阳离子主要是Ca2+和Na+，阴离子主要是$\mathrm{SO}_4^{2-} $ ，其次是$\mathrm{HCO}_3^{-} $ 和Cl−，水化学类型为 Ca-HCO3-SO4型水(38.5%)、Na-SO4-HCO3(30.8%)和Mg-SO4-HCO3型水(15.4%)。![]()
图 11 神东北部矿区和中心矿区矿井水水化学成分piper三线图Figure 11. Piper diagram for mine water in northeastern and central Shendong Mining Area3.4 高氟地下水的成因
3.4.1 蒸发浓缩作用
吉布斯图（Gibbs）显示地下水的离子特征和成因[24]。Gibbs图通过水样的TDS值，阴离子C
(Cl−)/C(Cl−+ $\mathrm{HCO}_3^{-} $ )或阳离子C(Na+)/C(Na++Ca2+)的关系，建立较直观地水化学成分形成的作用。由图12可知，神东北部矿区和神东中心矿区东部矿井水TDS值大于1000 mg/L，中心矿区西部矿井水TDS值200～1700 mg/L，降水控制作用几乎不存在对地下水化学组分影响，这与该区干燥少雨的气候条件一致；神东矿区矿井水主要受岩石风化及蒸发浓缩共同控制。根据TDS值大小，当TDS值中等且C(Na+)/C(Na++Ca2+)或C(Cl−)/C(Cl−+$\mathrm{HCO}_3^{-} $ )比值小于0.5时，水化学组分主要受岩石风化作用；TDS值较高且C(Na+)/C(Na++Ca2+)或C(Cl−)/C(Cl−+$\mathrm{HCO}_3^{-} $ )比值接近于1时，水化学组分主要受蒸发浓缩作用。神东中心矿区西部矿井水C(Na+)/C(Na++Ca2+)集中在0.6以下，多数样品TDS值小于1.0g/L，主要集中在Gibbs图的中部，说明岩石风化是水化学组分主要的控制因素；神东北部矿区和神东中心矿区东部矿井水C(Na+)/C(Na++Ca2+)值集中在0.9左右，在Gibbs图的中部且靠上，蒸发浓缩和岩石风化是水化学组分主要的控制因素。高氟矿井水比低氟矿井水的TDS值高，高氟矿井水具有较强的水-岩相互作用。![]()
图 12 神东北部矿区和中心矿区矿井水Gibbs图Figure 12. Plots of the major ions within Gibbs model for mine water in northeastern and central Shendong Mining Area3.4.2 阳离子交换
阳离子交换作用是控制地下水离子浓度的一项重要影响机制，该过程影响F–的溶解。采用氯碱指数(Chloro-Alkaline，CAI1和CAI2)对研究区矿井水阳离子交换作用进行分析。
如果氯碱指数(CAI1和CAI2)为正值，地下水中的Na+和 K+与含水层中的Ca2+和Mg2+发生阳离子交换；如果地下水中的Ca2+和Mg2+与Na+和 K+发生阳离子交换，氯碱指数为负值，且绝对值越大，表示阳离子交换作用愈强烈。由图13可知，神东北部矿区和中心矿区东部矿井水的氯碱指数均为负值，神东中心矿区西部井水CAI1值均为正，F–质量浓度越低CAI1值越低，表明低F–质量浓度矿井水的Ca2+和Mg2+与Na+和 K+发生阳离子交换作用较强。
![]()
图 13 神东北部矿区和中心矿区矿井水中氯碱指数（CAI）关系Figure 13. Correlation between CAI1 and CAI2 in mine water in northeastern and central Shendong Mining Area3.4.3 水文地球化学模拟
饱和指数(SI)可以判断地下水与岩石、矿物之间的反应。当SI = 0时，矿物在地下水中处于平衡状态；SI＞0时，矿物在地下水中处于过饱和状态，具有沉淀趋势，反之则处于溶解作用。
神东北部矿区和中心矿区西部深层地下水中石膏具有溶解趋势，方解石和白云石则处于平衡状态，神东中心矿区矿东部地下水中石膏具有较弱的溶解趋势，方解石和白云石则具有较强溶解趋势。神东北部矿区矿井水和中心矿区西部高F–浓度矿井水萤石处于平衡状态，而神东中心矿区矿西部相对较低F−浓度矿井水和中心矿区矿东部矿井水萤石处于溶解状态（图14），因此高F−质量浓度矿井水地下水中主要发生以下反应：
![]()
图 14 神东北部矿区和中心矿区矿井水F–和SI关系图Figure 14. Correlation between SI and F– in mine water in northeastern and central Shendong Mining Area$$ {\text{CaF}}_{\text{2}} \to {\text{C}}_{\text{a}}^{2+}{\text{+2F}}^- $$ 神东北部矿区和中心矿区矿西部深层地下水中萤石的溶解是导致地下水中的F−质量浓度较高的主要原因。
4. 结 论
1）神东矿区矿井水中F−质量浓度水平方向上呈现北部和西南部高、东南部低的现象；垂直方向上呈现随开采深度的增加而增加的趋势，且与取水层位的深度有密切关系。含量平均值差异较大。不同深度延安组地下水补给矿井水中F−质量浓度的差异较大，北部矿区矿井水中F−质量浓度范围为4.1～13.7 mg/L，深度在345～435 m。中心矿区东部矿井水中F−质量浓度较低，主要分布在80～130 m。中心矿区西部矿井水中F−质量浓度范围为2.6～12.8 mg/L，主要分布在210～300 m深度范围。
2）F−质量浓度与神东矿区的水环境条件有关。神东矿区矿井水pH和Cl−与F−均呈正相关关系，
$\mathrm{SO}_4^{2-} $ 、Ca2+和Mg2+与F−呈现出负相关关系。高F−矿井水的水温通常大于低F−矿井水。北部矿区矿井水的水化学类型为Na−HCO3−Cl型水(83.7%)和Na−Cl−HCO3型水(16.3%)。中心矿区高F−矿井水水化学类型为 Na−Cl−HCO3型水(45.5%)Na−SO4−Cl和Na−HCO3−Cl型水(45.5%)。中心矿区低F−矿井水水化学类型为 Ca−HCO3−SO4型水(38.5%)和Na−SO4−HCO3(30.8%)。3）北部矿区和中心矿区矿西部水-岩相互作用导致的含氟矿物溶解是导致矿井水中的F−浓度较高的主要原因。强烈的蒸发浓缩作用、阳离子交替吸附，共同导致矿井水中F−的富集。
-
![]()

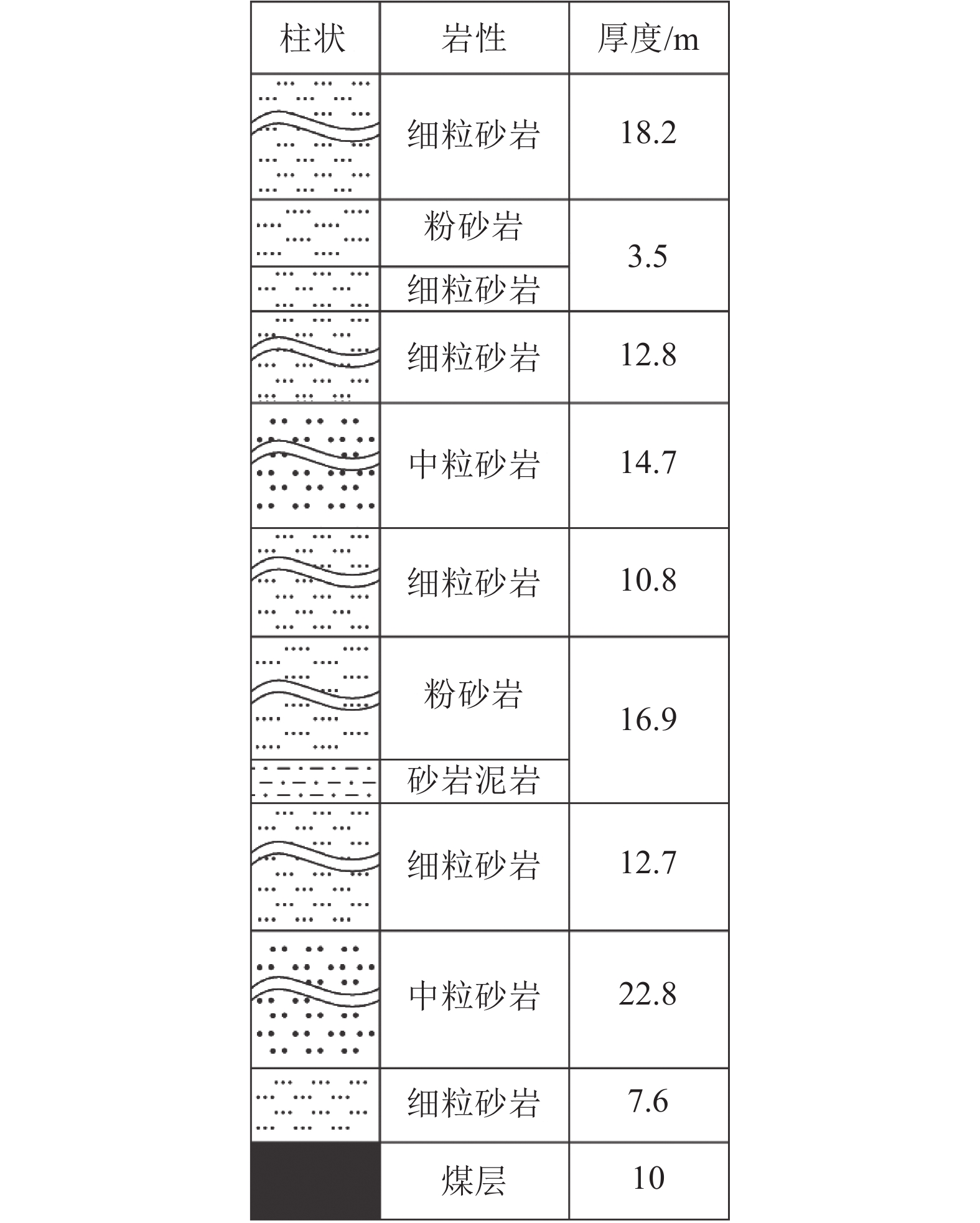

图 1 曹家滩煤矿2−2煤层顶板岩层分布
Figure 1. Roof strata distribution of coal seam 2−2 in Caojiatan Coal Mine
![]()

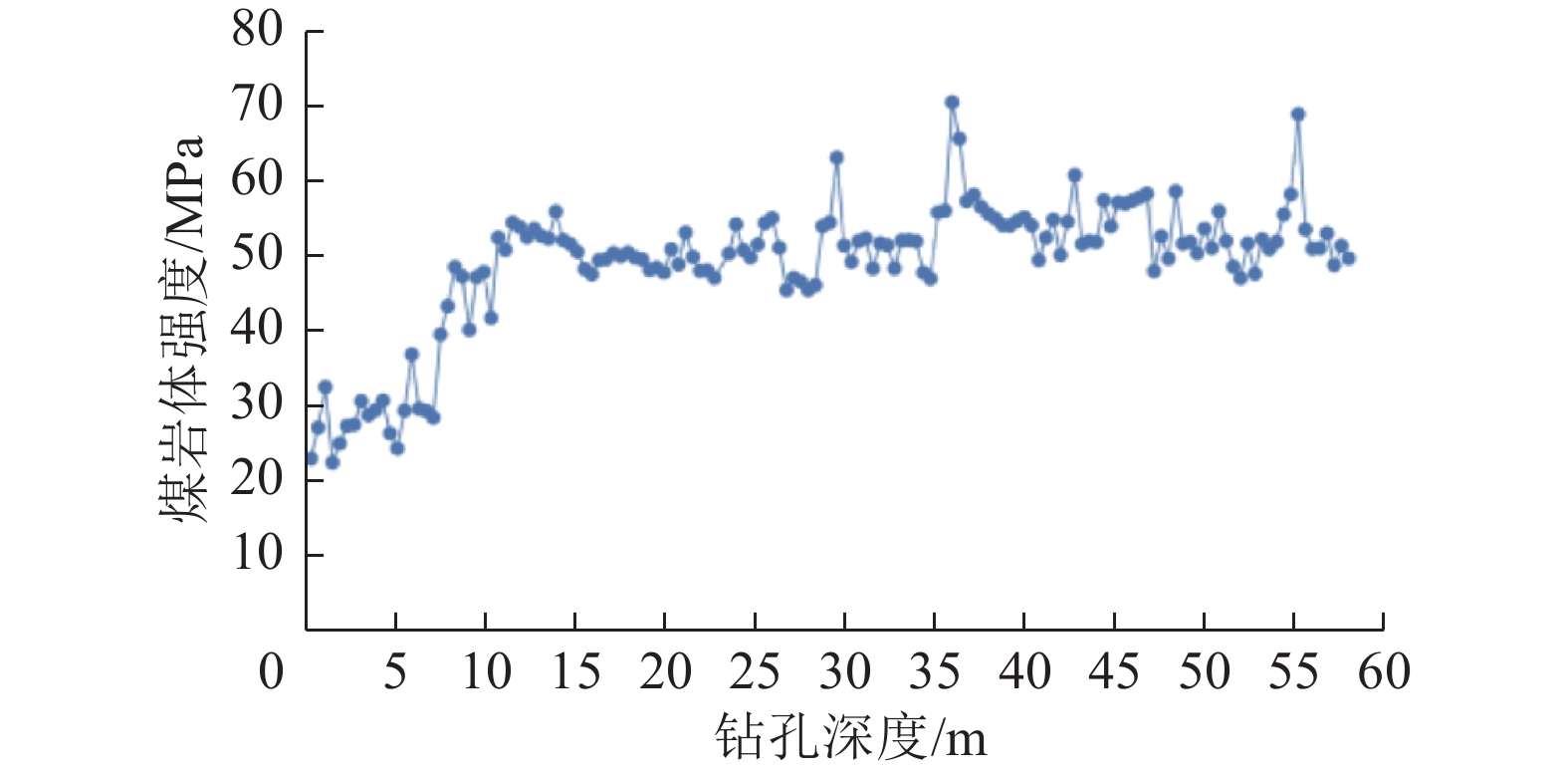

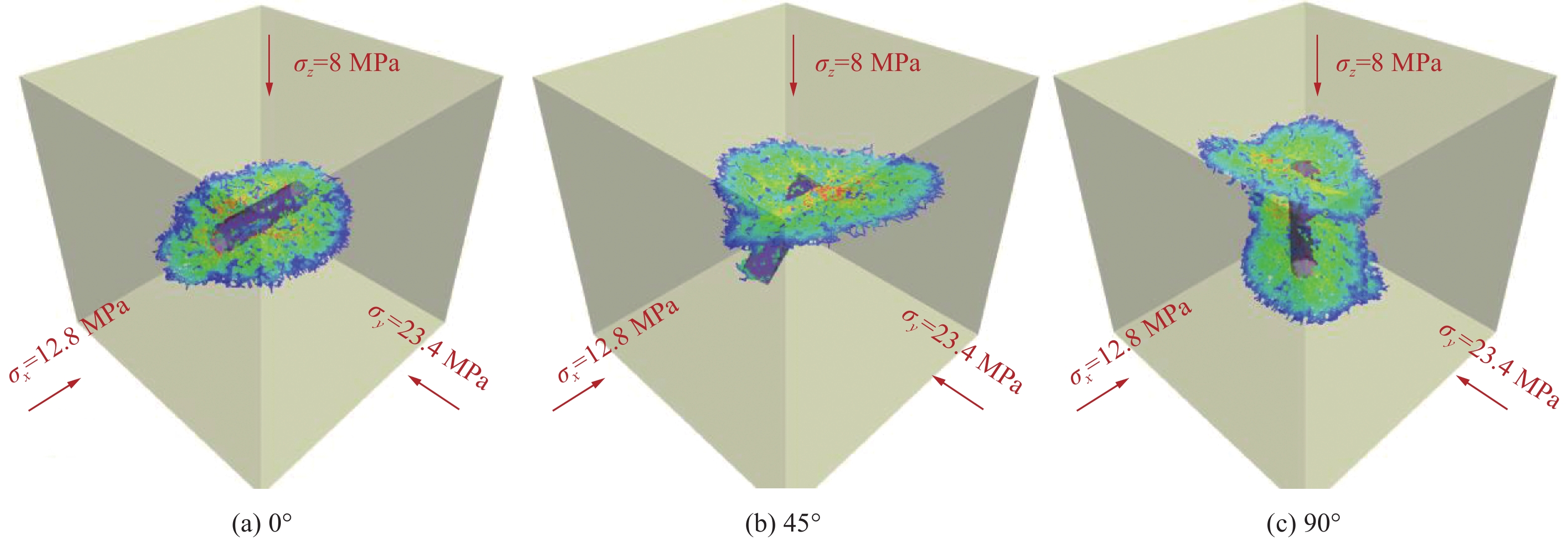

图 4 不同钻孔倾角下水力裂缝三维扩展形态
Figure 4. Propagation of hydraulic fracture with different inclination angle of borehole
![]()

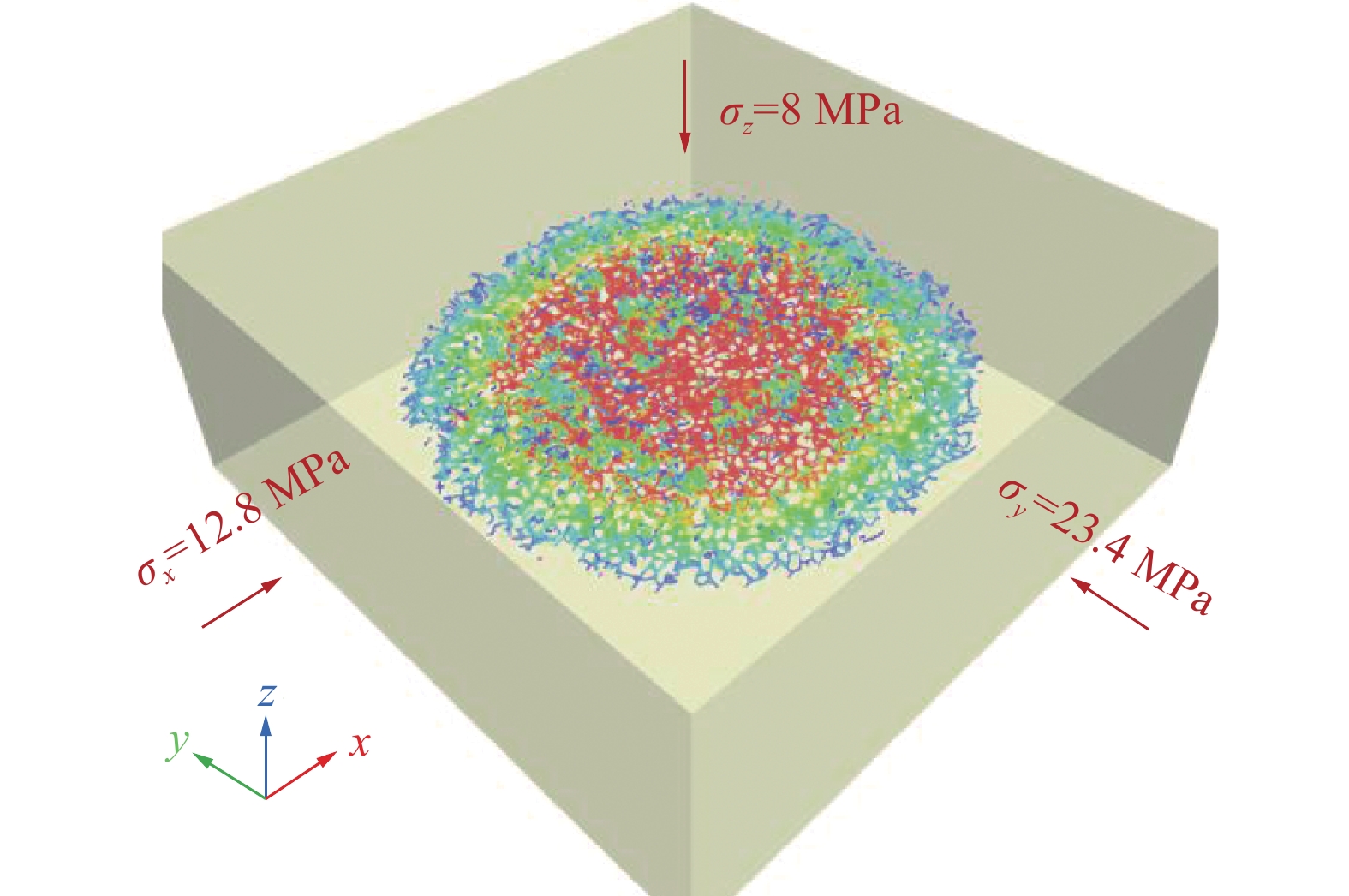

图 5 不同应力场下裂缝三维扩展形态
Figure 5. Propagation of hydraulic fracture with different stress fields
![]()

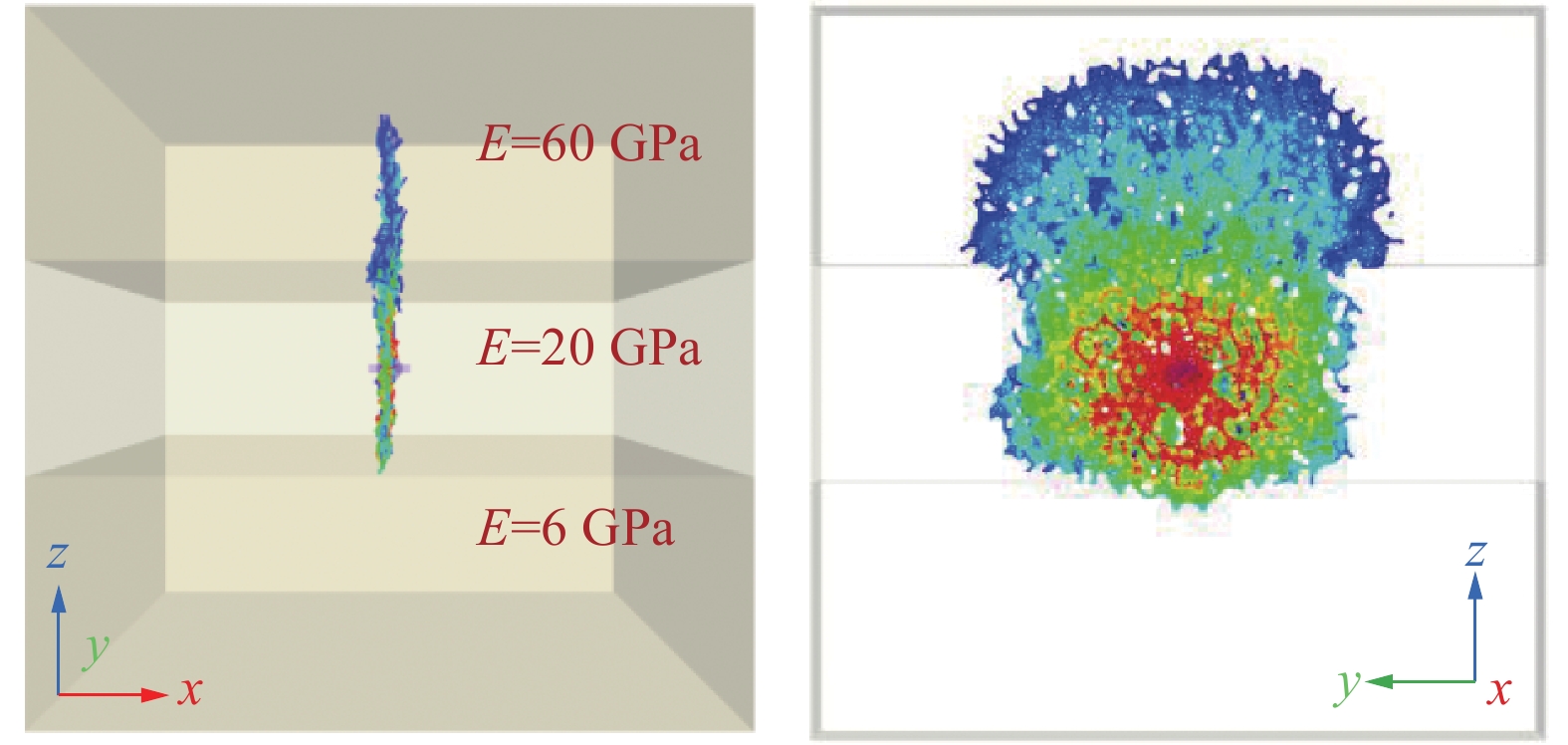

图 6 不同弹性模量岩层中裂缝穿层扩展特征
Figure 6. Propagation of hydraulic fractures in strata with different Young's modulus
![]()

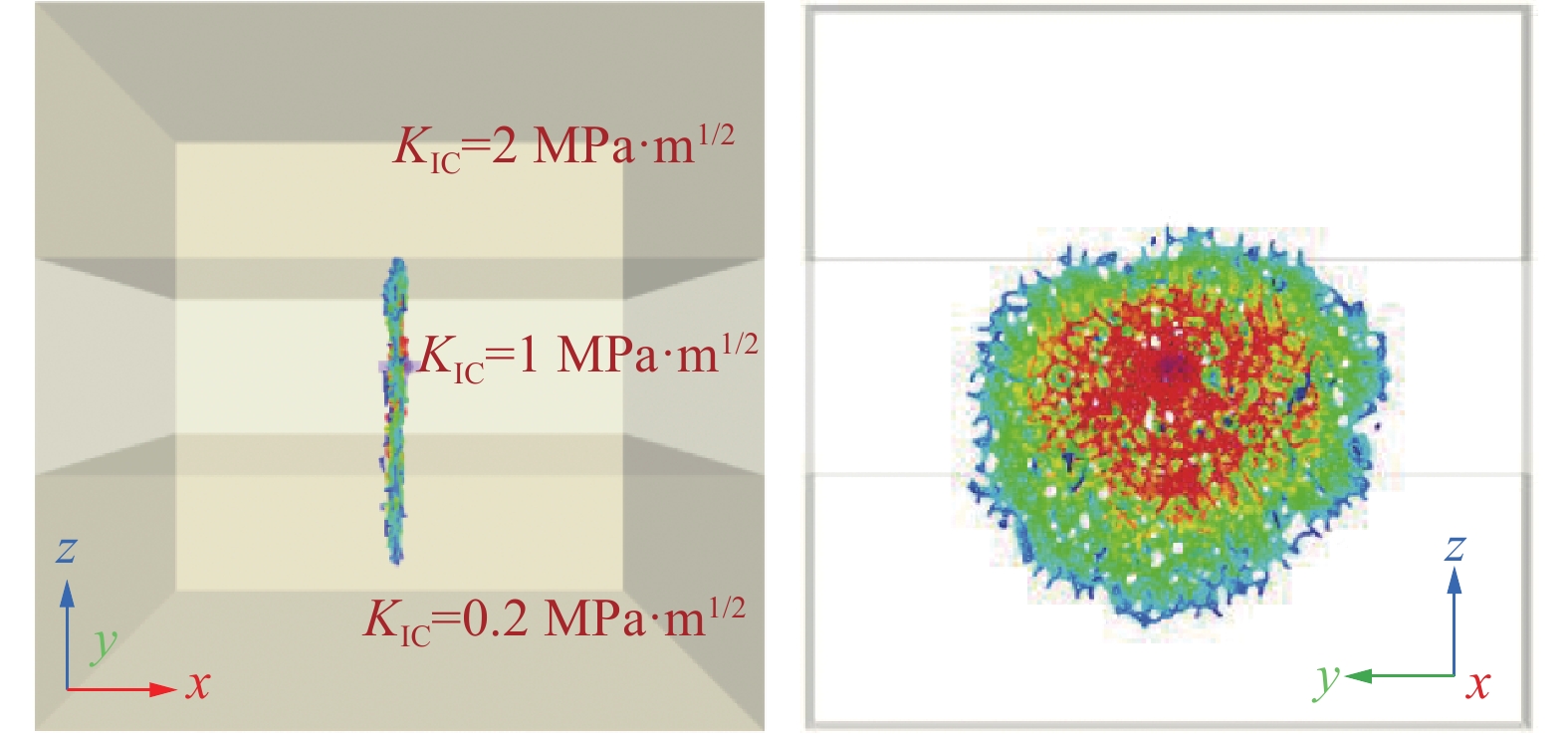

图 7 不同断裂韧度岩层中裂缝穿层扩展特征
Figure 7. Propagation of hydraulic fractures in strata with different fracture toughness
![]()

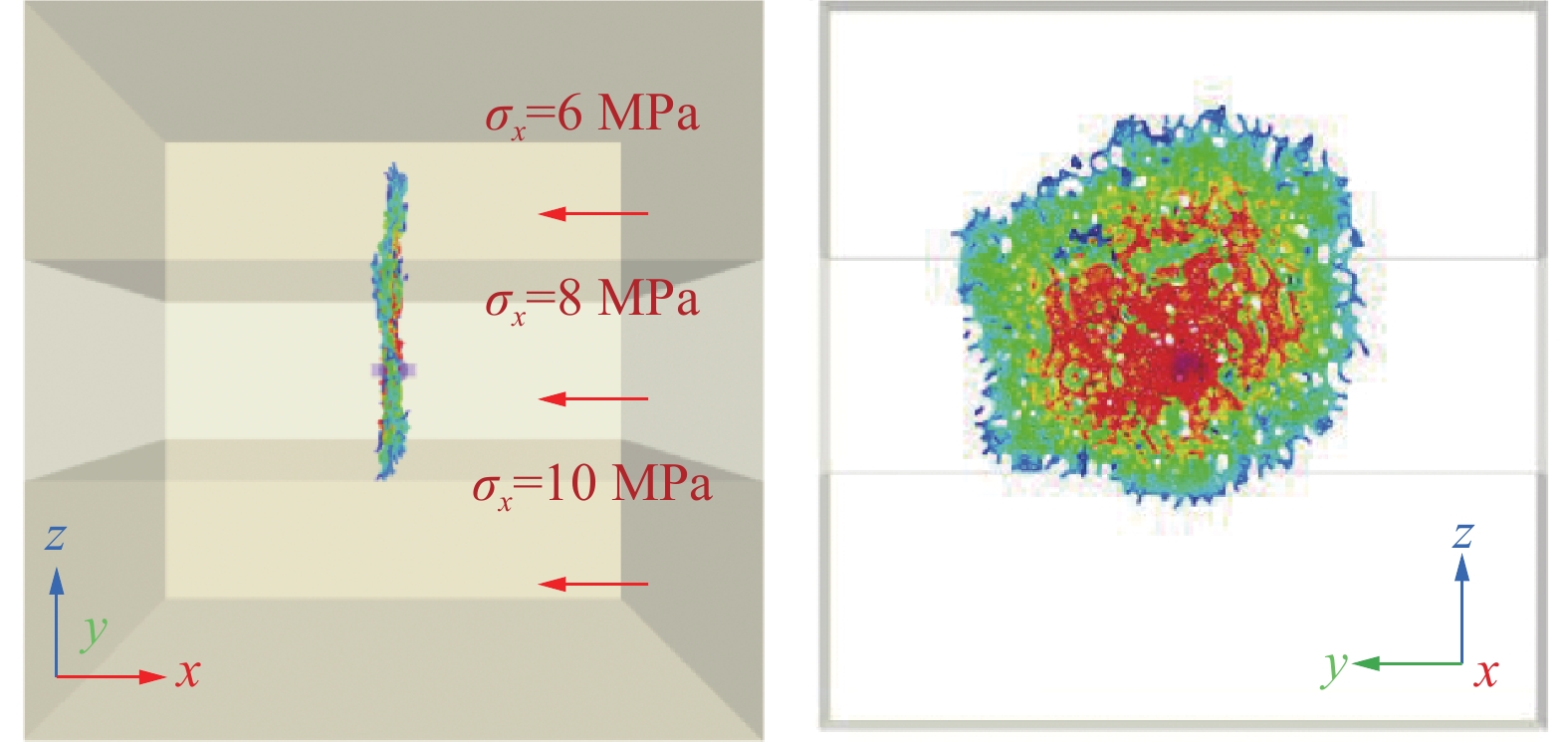

图 8 不同水平最小主应力岩层中裂缝穿层扩展特征
Figure 8. Propagation of hydraulic fractures in strata with different minimum principal stress
![]()
图 9 结构面赋存条件下裂缝三维扩展特征
Figure 9. Propagation of hydraulic fractures in strata under presence of structural plane
![]()

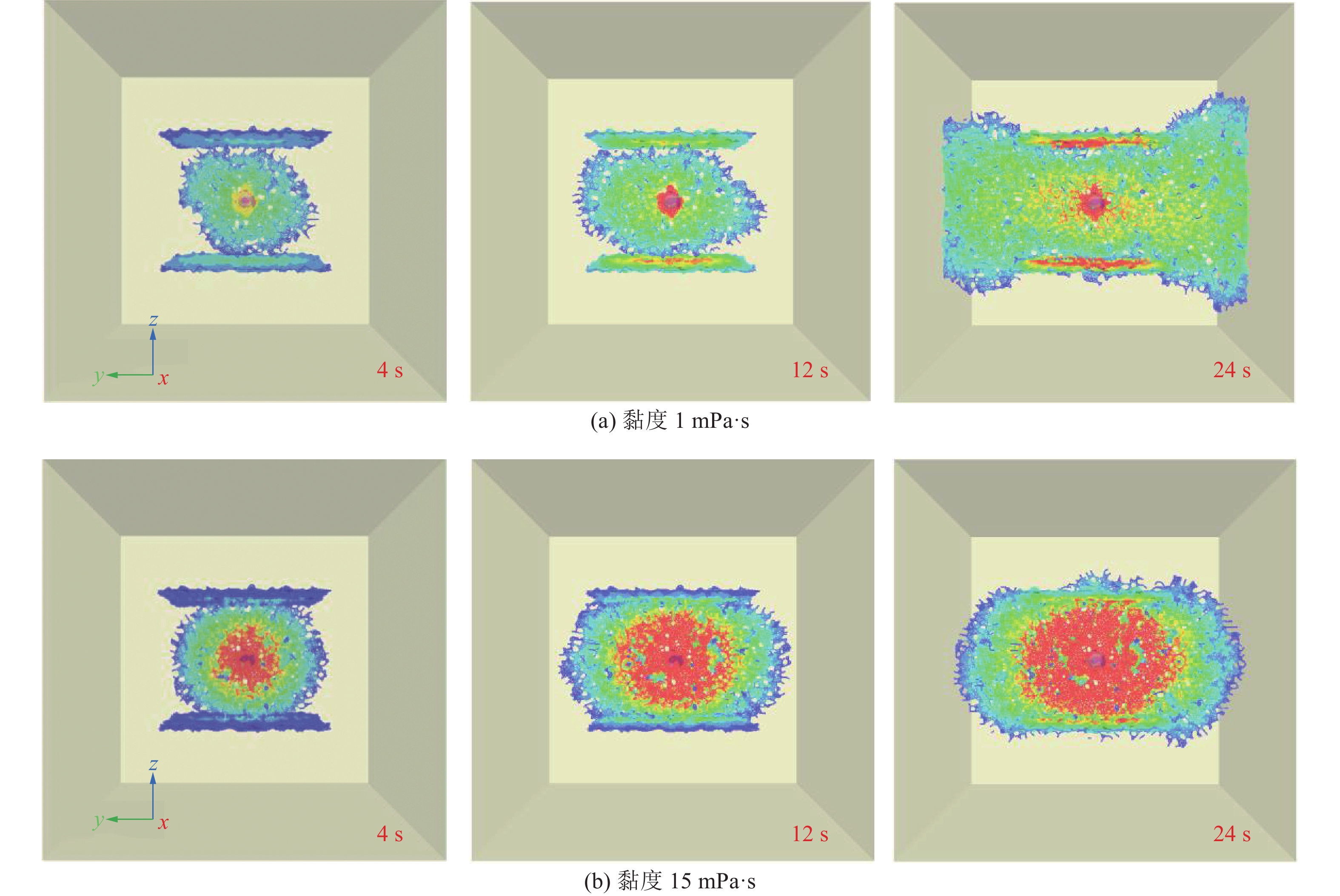

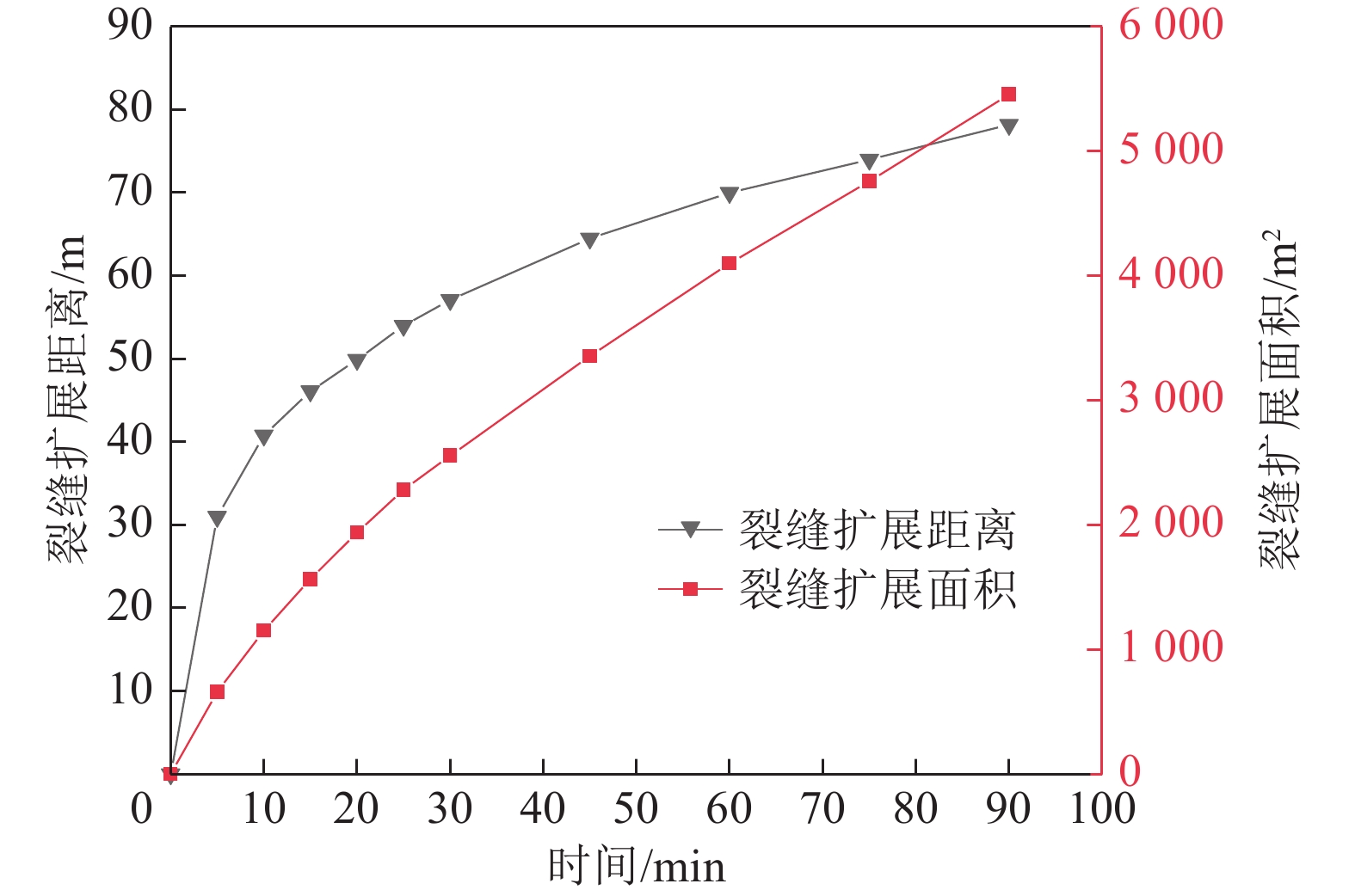

图 11 工程尺度水力压裂数值模型裂缝扩展尺寸
Figure 11. Facture size simulated by numerical model of large-scale fracturing
![]()

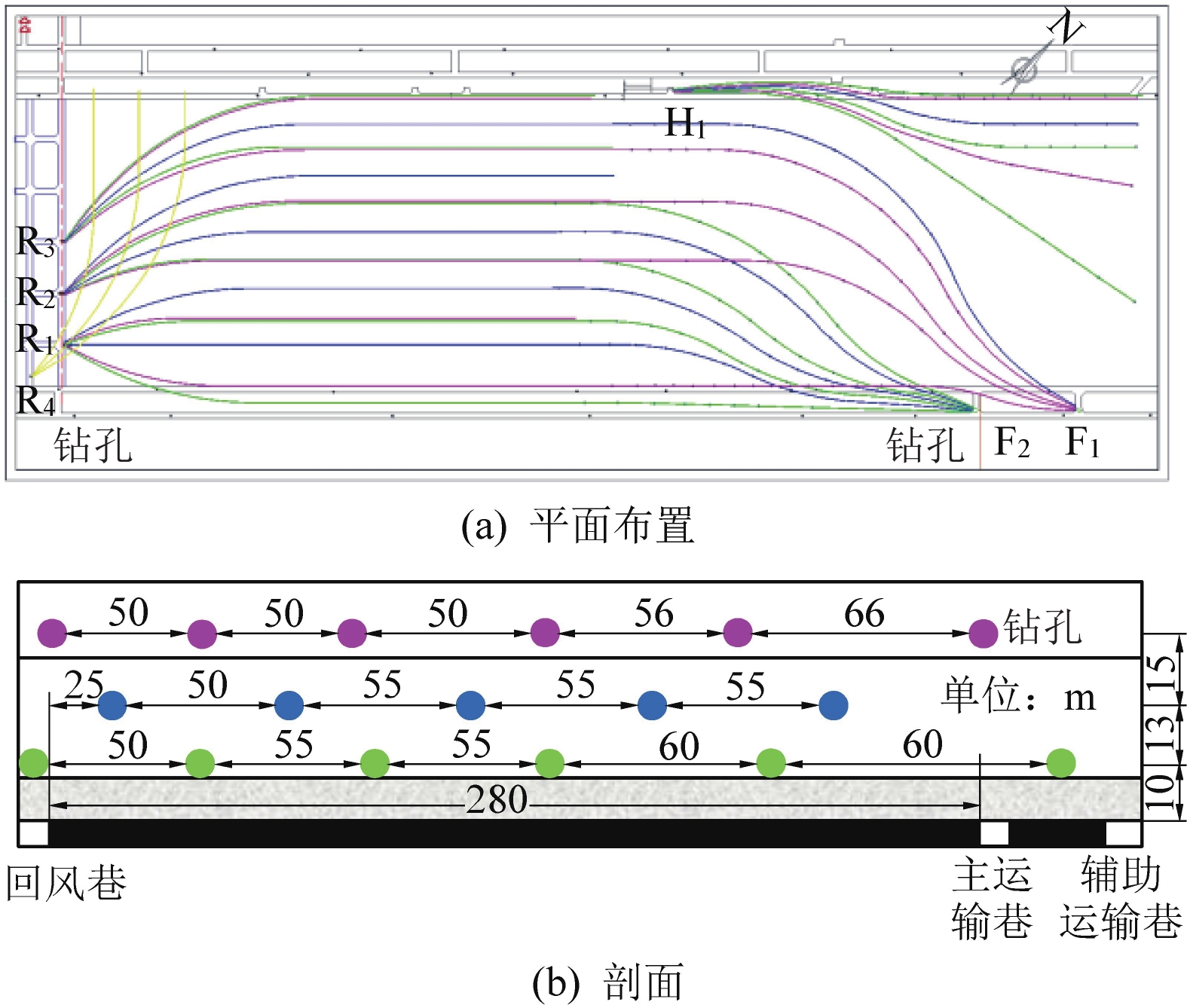

图 12 曹家滩煤矿井下区域水力压裂钻孔布置
Figure 12. Borehole layout of regional hydraulic fracturing in Caojiatan Coal Mines
![]()

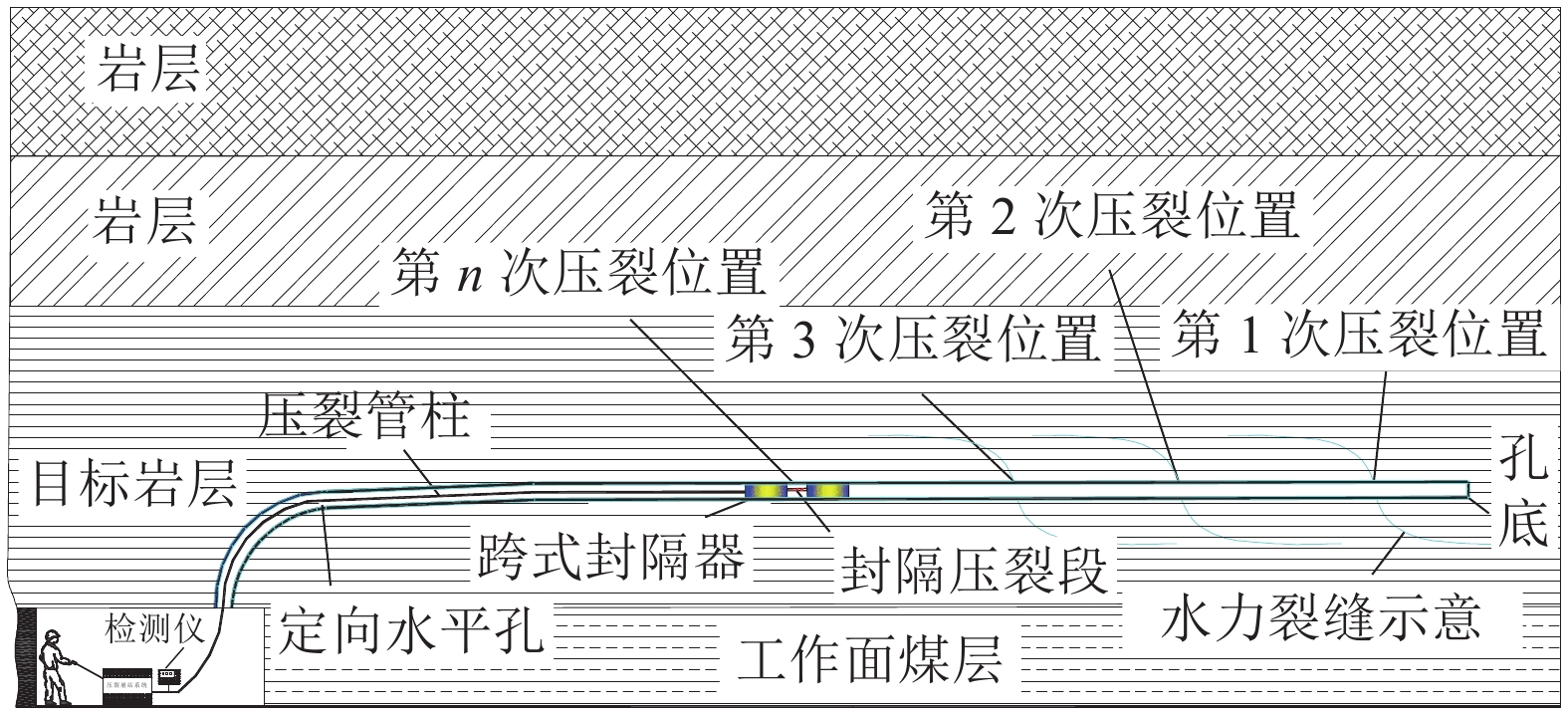

图 13 井下定向钻孔分段水力压裂工艺示意
Figure 13. Staged hydraulic fracturing of directional drilling of roof strata in underground coal mine
![]()

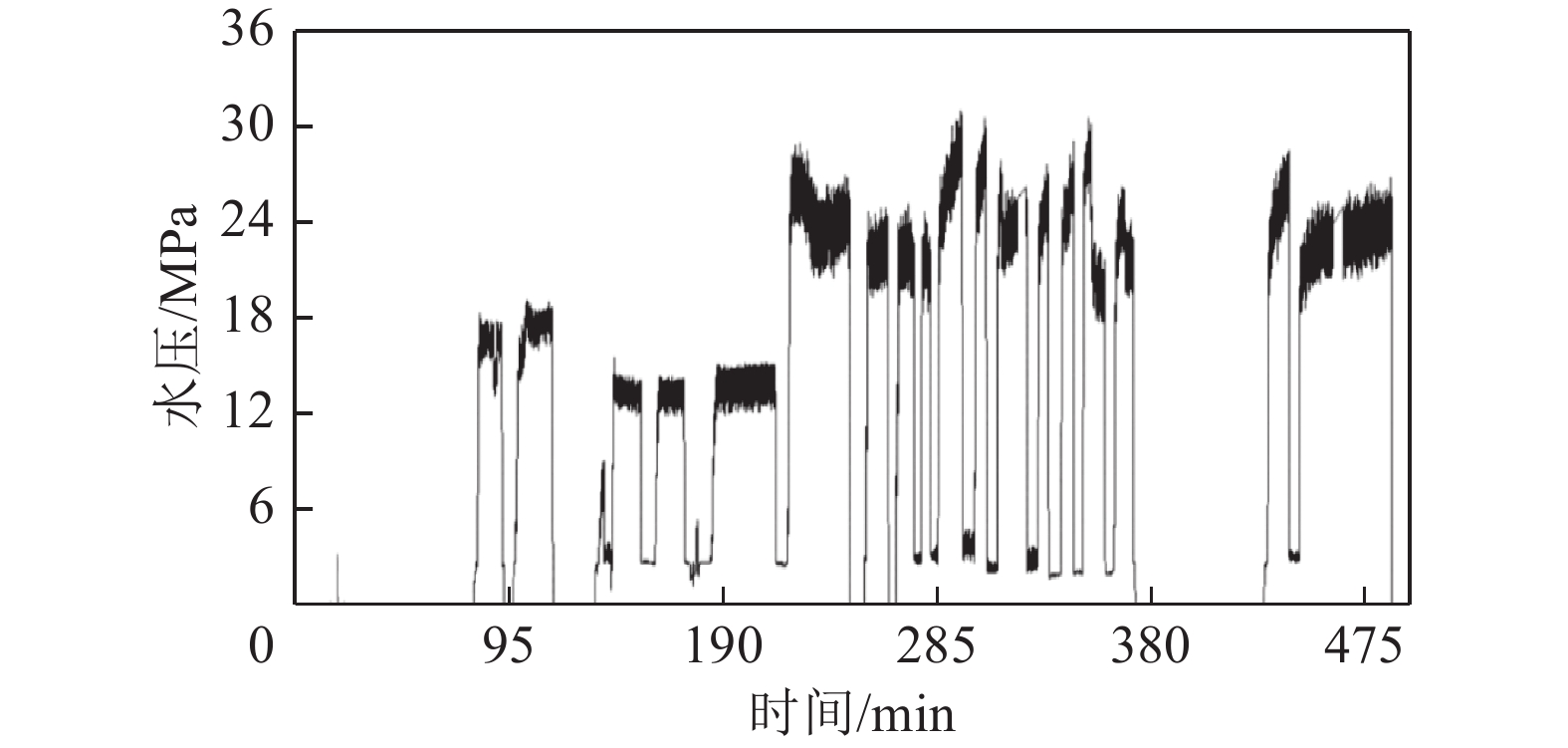

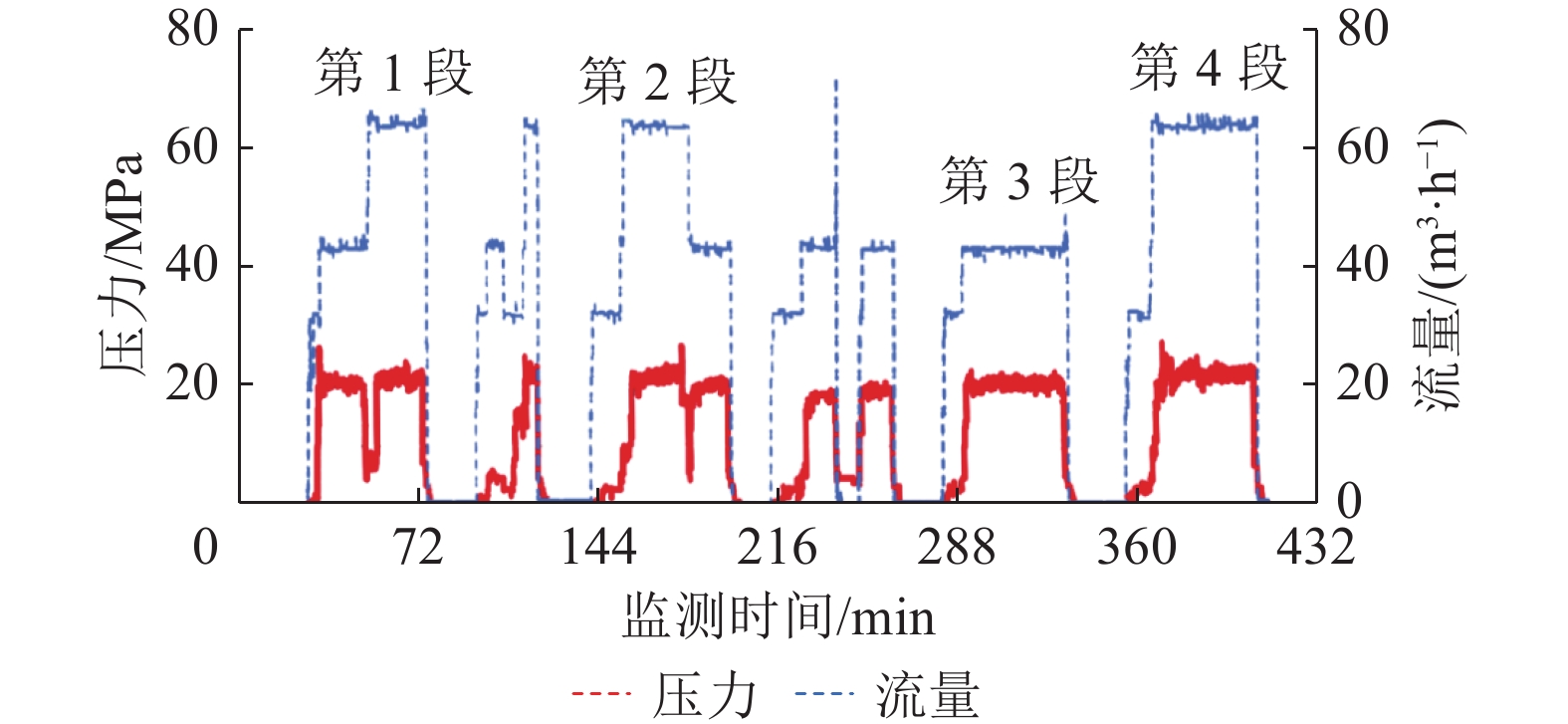

图 14 122108工作面定向钻孔水力压裂典型曲线
Figure 14. Typical hydraulic pressure curve of directional drilling hydraulic fracturing in No.122108 working face
![]()

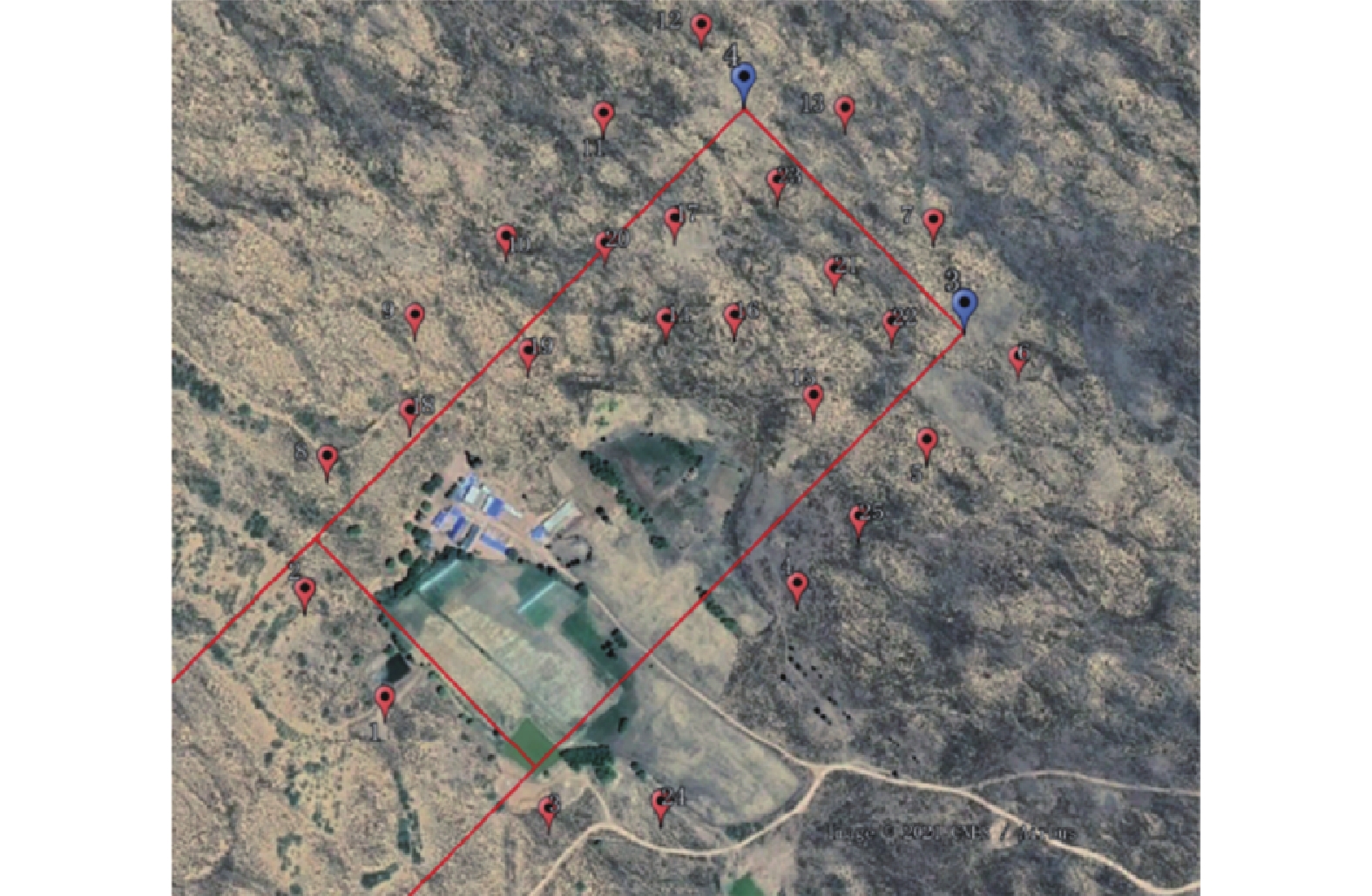

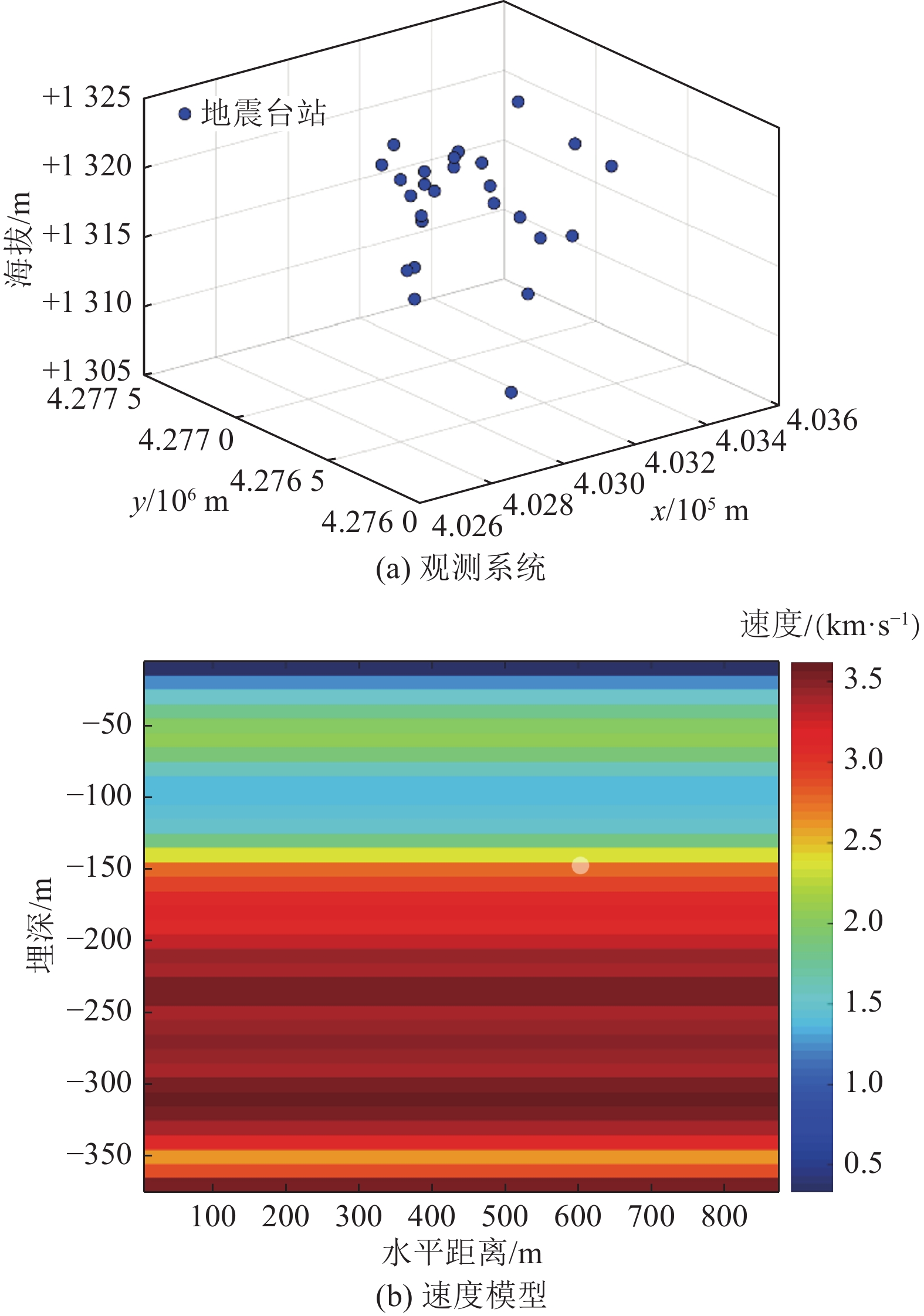

图 16 曹家滩煤矿微震监测观测系统和速度模型
Figure 16. Geometry of microseismic monitoring of Caojiatan Coal Mine and velocity model
![]()

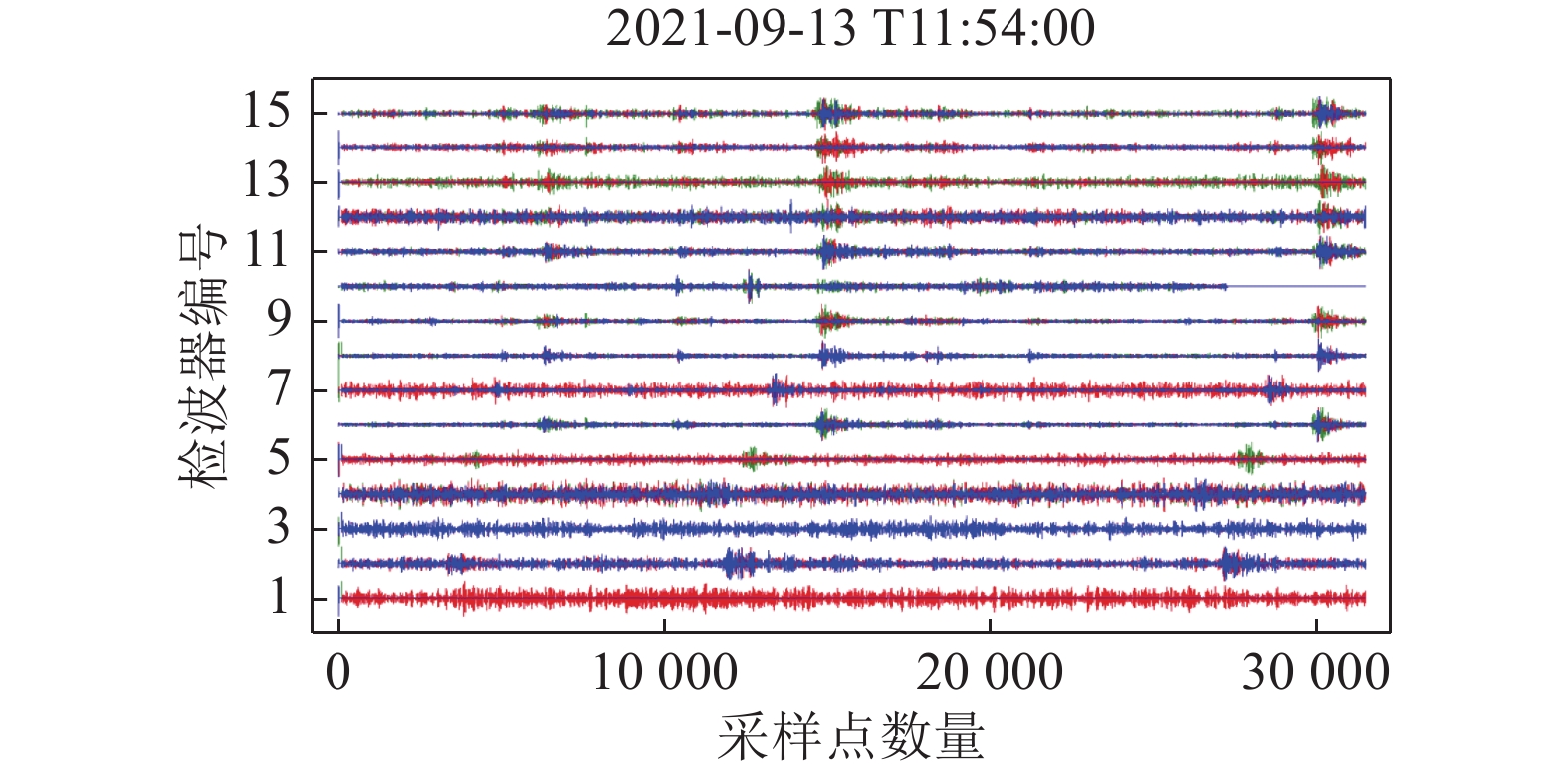

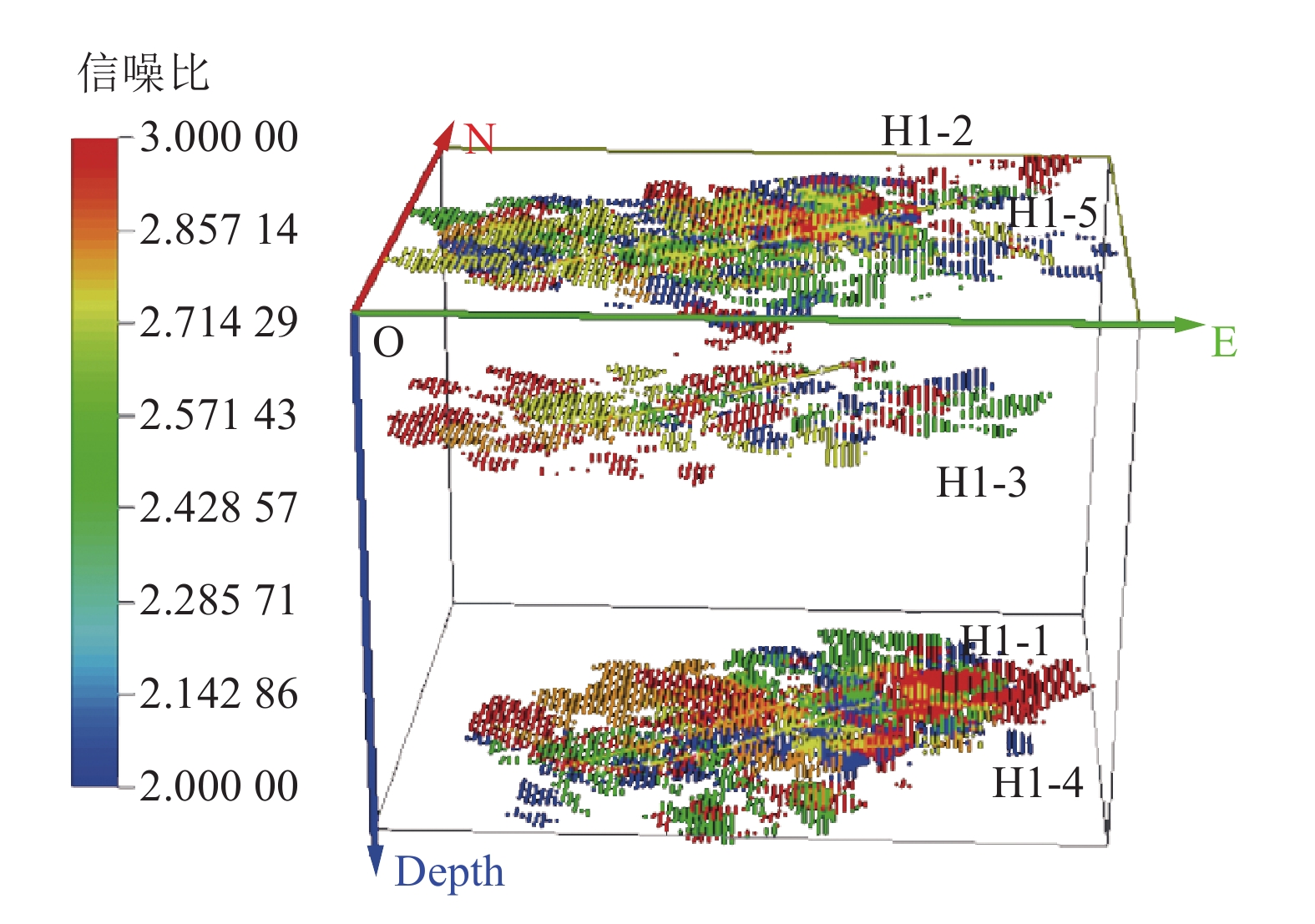

图 18 122108工作面定向孔水力压裂的裂缝分布
Figure 18. Fracture distribution map of No.122108 working face directional hole hydraulic fracturing
![]()
图 20 F1-1井压裂微地震定位结果
Figure 20. Microseismic locating results of hydraulic fracturing of well F1-1
![]()

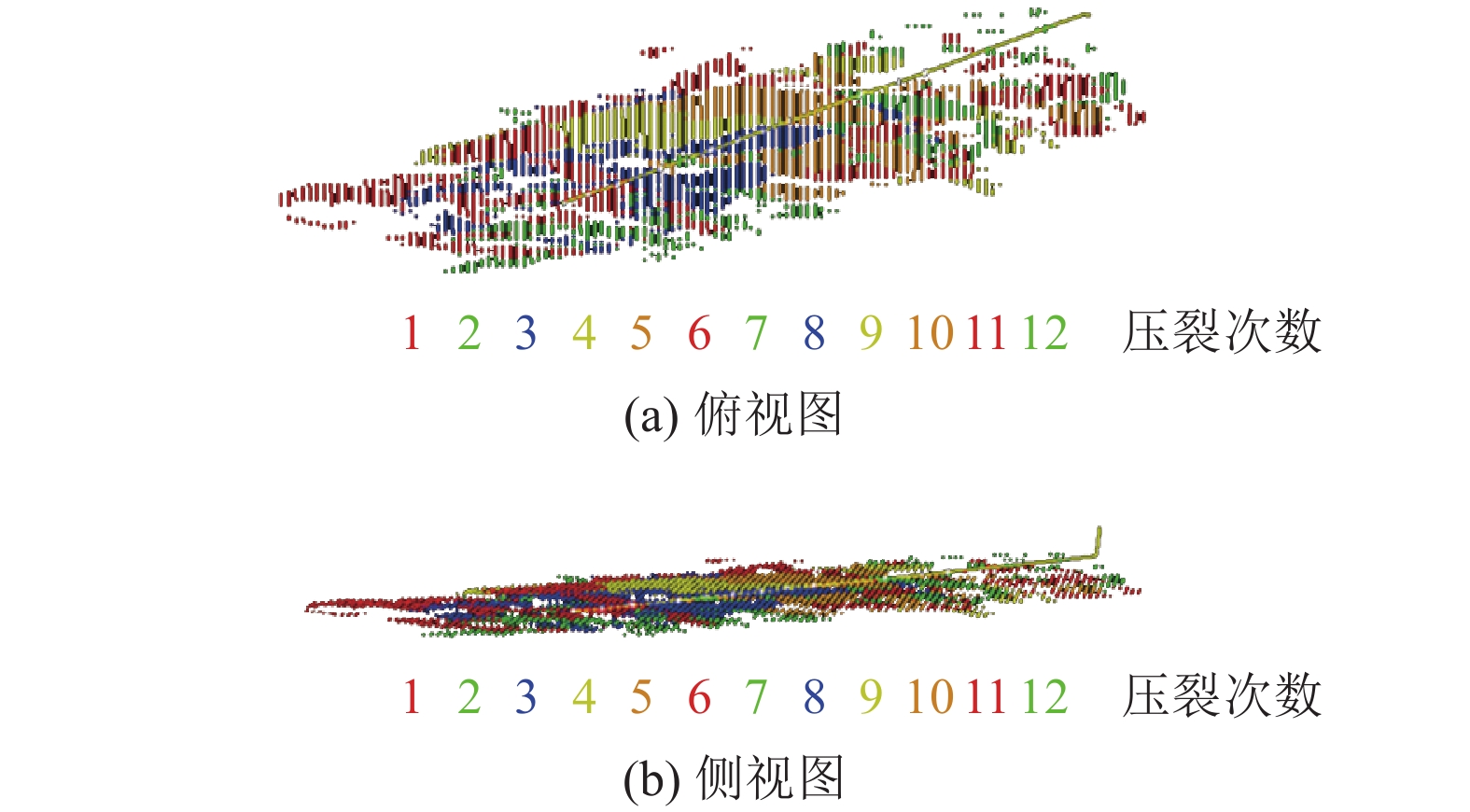

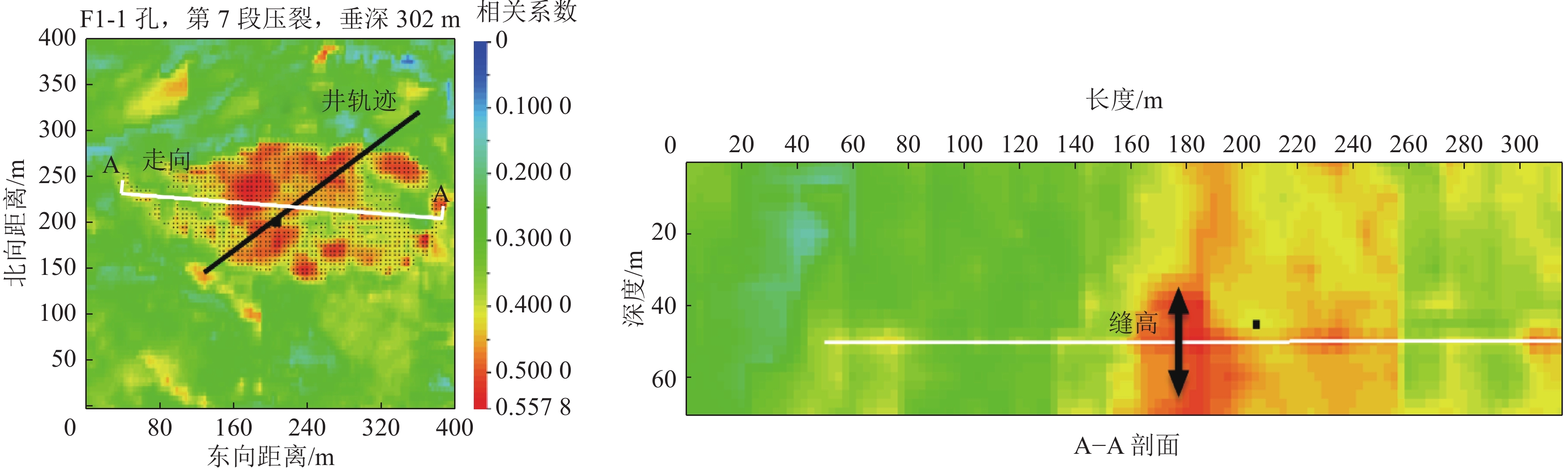

图 21 F1-1井第七段水力压裂微地震定位结果
Figure 21. Microseismic locating results of hydraulic fracturing of well F1-1 stage 7
![]()

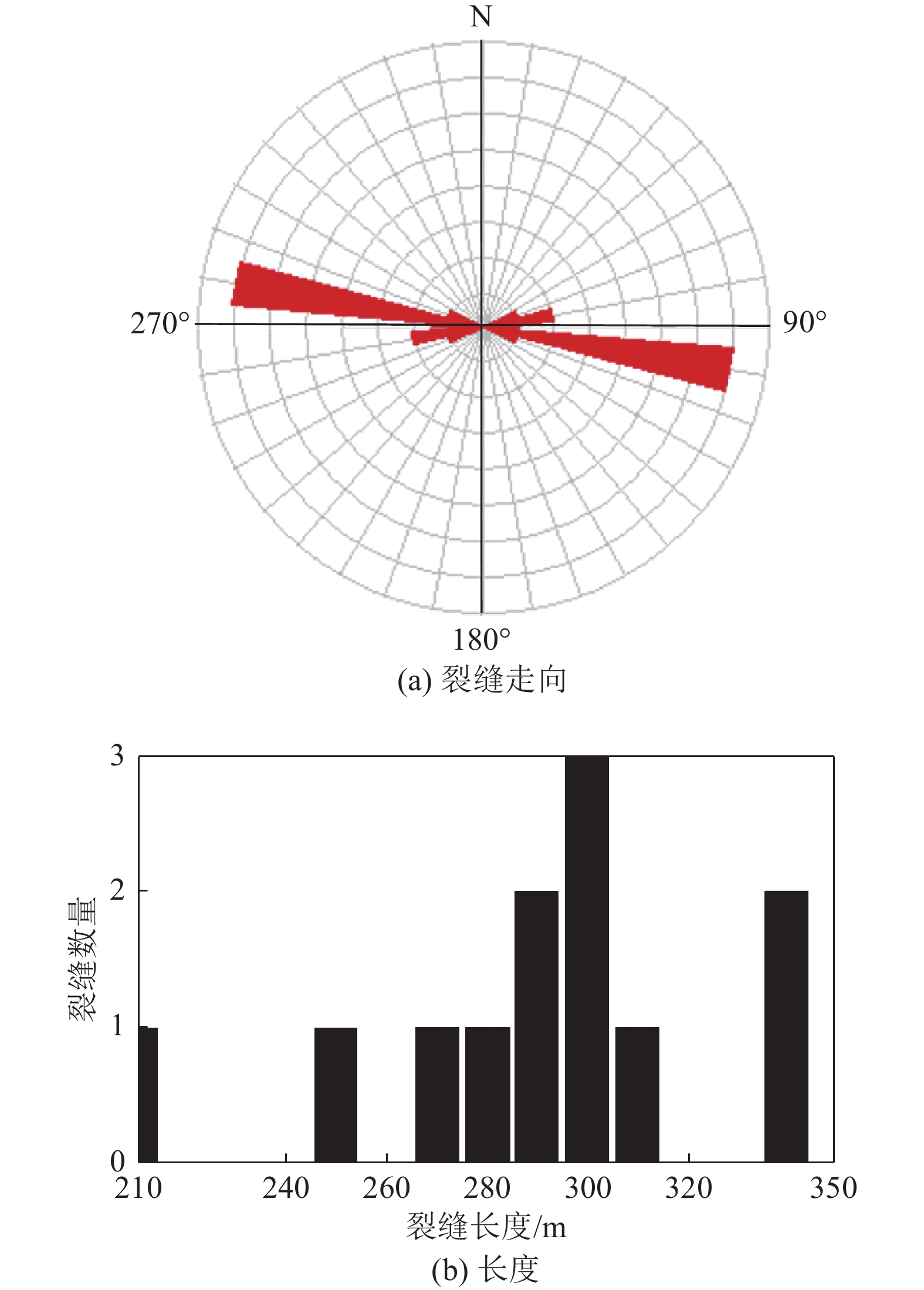

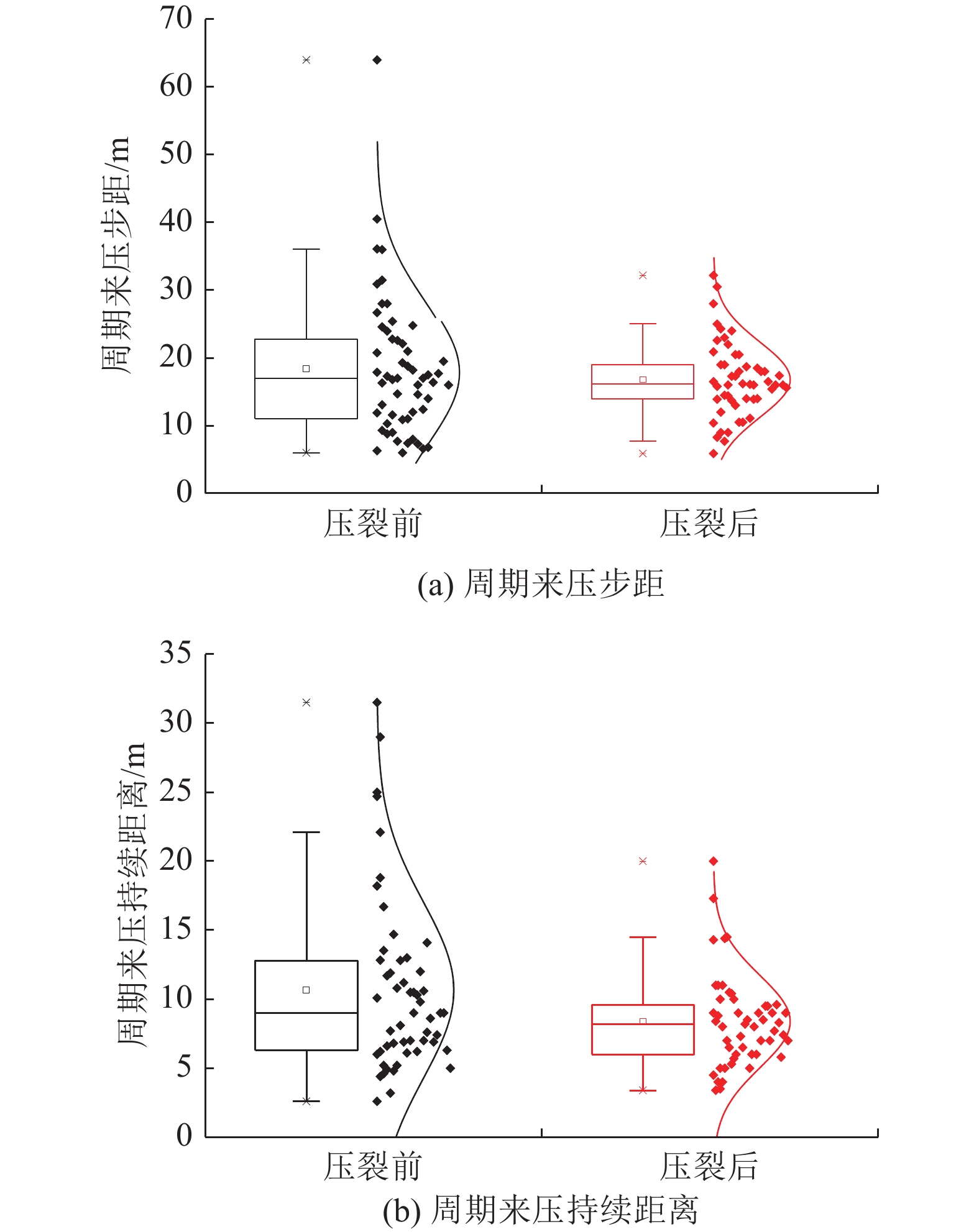

图 23 压裂前后周期来压步距与持续距离统计对比
Figure 23. Statistical comparison of periodic weighting step and duration distance before and after fracturing
![]()

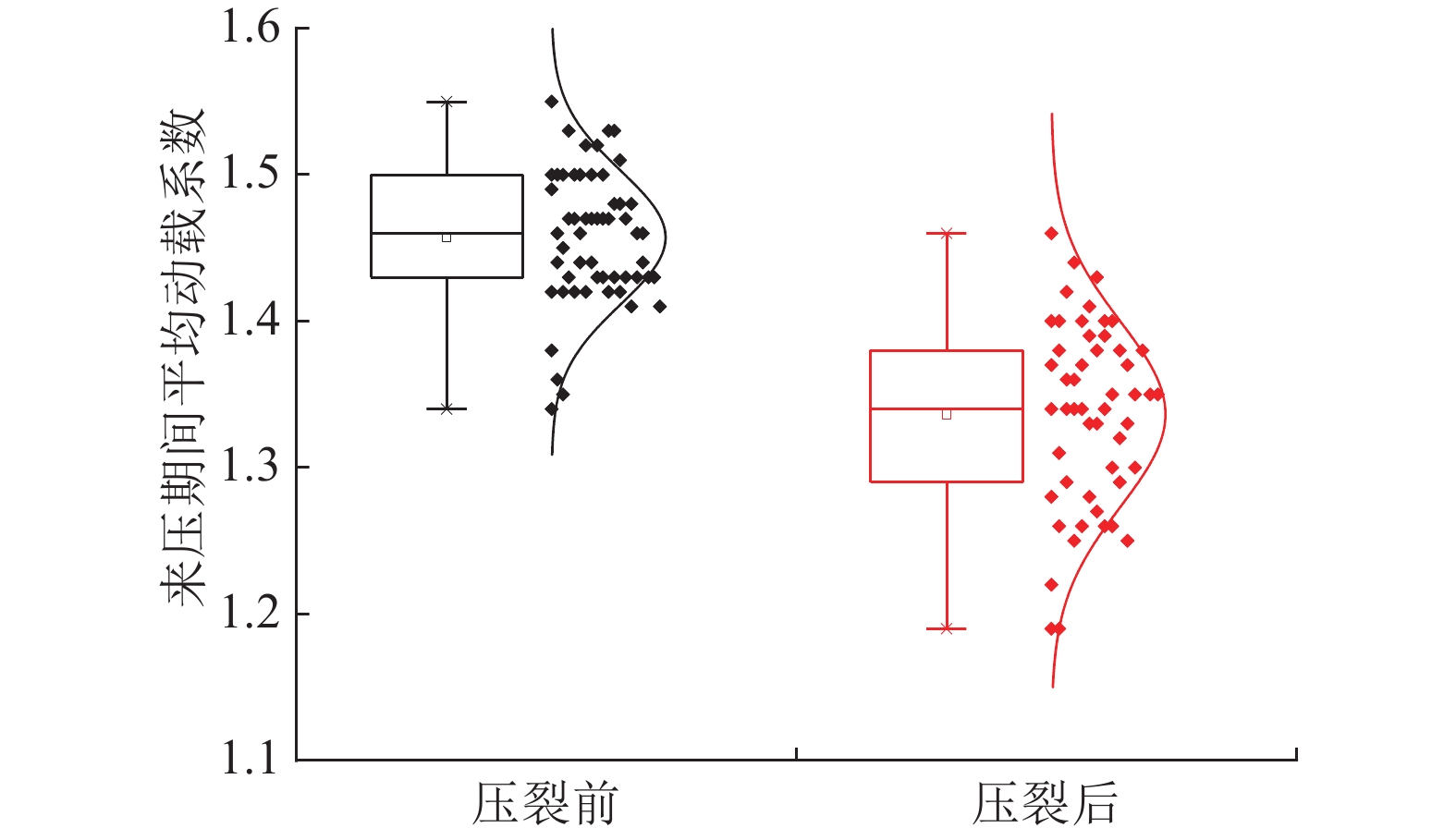

图 24 压裂前后周期来压动载系数统计对比
Figure 24. Comparison of dynamic loading coefficient of periodic weighting before and after fracturing
![]()

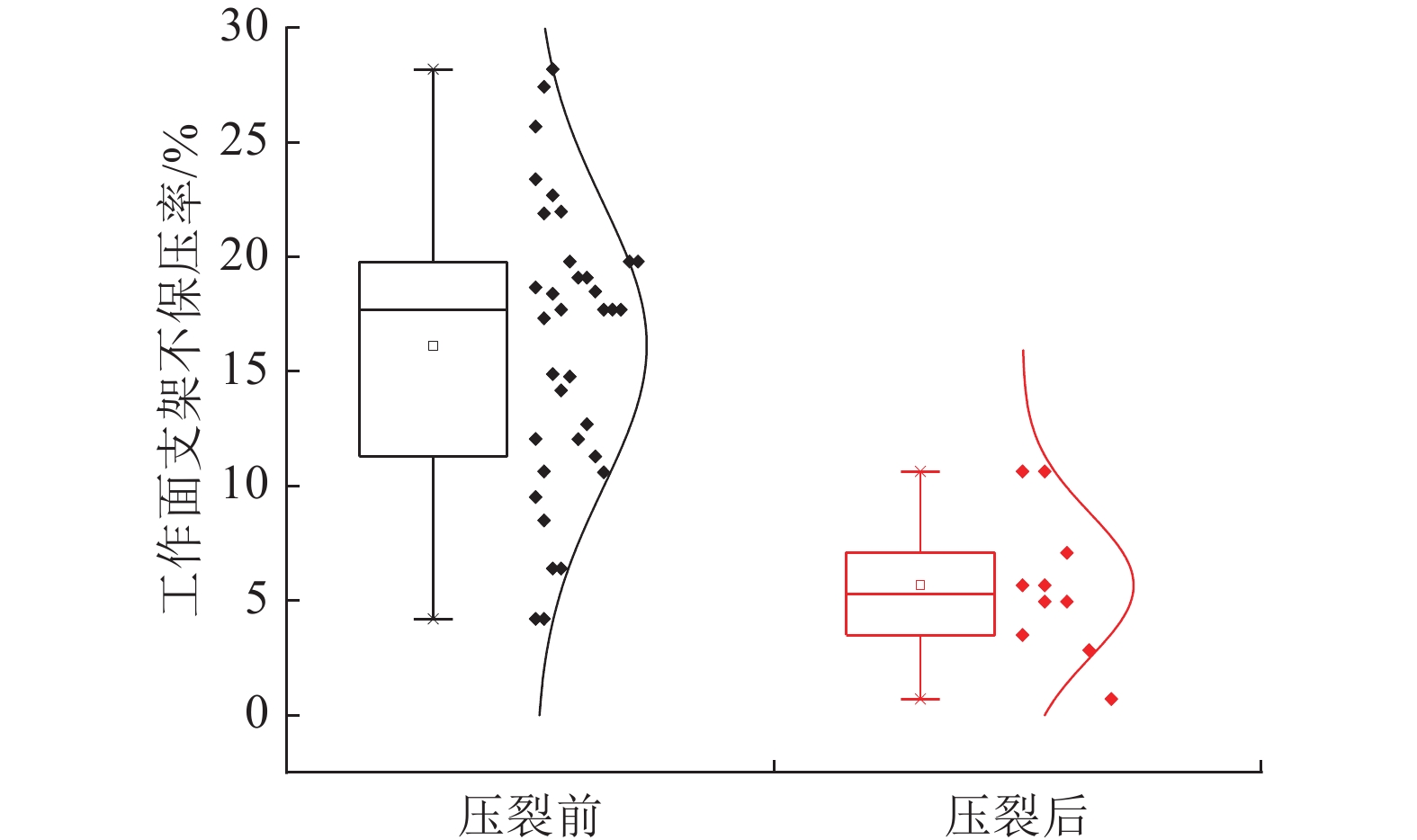

图 25 压裂前后支架不保压率统计对比
Figure 25. Comparison of ratio of hydraulic support not maintain pressure before and after fracturing
类别 亚类 裂缝扩展规律 岩石力学性质 脆度 综合脆性指数IB > 50，容易产生复杂缝网；IB < 50，倾向于产生单一裂缝 KIC 断裂韧性越小，裂缝越容易扩展 KICV−KICH 差值越大，越倾向于沿水平方向扩展；差值越小，越倾向于产生复杂裂缝网 KIC层间差异 水力裂缝不易穿透高断裂韧性的相邻岩层 地应力 地应力模式 正断层和滑移断层应力状态下压裂产生垂直缝；逆断层应力状态下产生水平裂缝 水平地应力差异系数 < 0.3，形成复杂缝网；0.3~0.5，在较高压力下可以形成复杂缝网；> 0.5，单一裂缝 层间最小水平应力差 0~4，裂缝可以穿过隔层；4~8，部分穿过隔层；> 8无法穿过隔层 层理 层理面强度 低(<0.1)，无法穿过层理，产生T形缝；中(0.1~0.2)，产生伴随层理面滑移的钝化缝；高(>0.3)，
产生穿透层理的穿层缝天然裂缝 逼近角 < 45°~60°，水力裂缝沿天然裂缝扩展；> 60°~75°，应力差 < 4 MPa，沿天然裂缝扩展；
> 60°~75°，应力差 > 4 MPa，穿透天然裂缝开度与渗透率 开度或渗透率低，水力裂缝穿透天然裂缝；反之，水力裂缝无法穿透天然裂缝
下载: 导出CSV
表 2 F1-1井各段缝网空间分布
Table 2 Spatial distribution of fracture mesh in each section of Well F1-1
压裂段 主走向
NE/（°）长度
/m宽度
/m裂缝面积
/104 m21 95 290 50 1.4 2 85 285 50 1.4 3 70 300 80 2.4 4 — — — — 5 95 300 90 2.7 6 105 310 80 2.5 7 95 340 110 3.7 8 95 280 70 2.0 9 100 300 90 2.7 10 80 270 90 2.5 11 100 340 90 3.1 12 95 210 60 1.3
下载: 导出CSV
-
[1] 康红普,冯彦军. 煤矿井下水力压裂技术及在围岩控制中的应用[J]. 煤炭科学技术,2017,45(1):1−9. doi: 10.13199/j.cnki.cst.2017.01.001 KANG Hongpu,FENG Yanjun. Hydraulic fracturing technology and its applications in strata control in underground coal mines[J]. Coal Science and Technology,2017,45(1):1−9. doi: 10.13199/j.cnki.cst.2017.01.001
[2] 康红普,姜鹏飞,冯彦军,等. 煤矿巷道围岩卸压技术及应用[J]. 煤炭科学技术,2022,50(6):1−15. doi: 10.13199/j.cnki.cst.2022-0467 KANG Hongpu,JIANG Pengfei,FENG Yanjun,et al. Destressing technology for rock around coal mine roadways and its application[J]. Coal Science and Technology,2022,50(6):1−15. doi: 10.13199/j.cnki.cst.2022-0467
[3] KANG Hongpu,LYU Huawen,GAO Fuqiang,et al. Understanding mechanisms of destressing mining-induced stresses using hydraulic fracturing[J]. International Journal of Coal Geology,2018,196:19−28. doi: 10.1016/j.coal.2018.06.023
[4] 冯彦军, 康红普. 定向水力压裂控制煤矿坚硬难垮顶板试验[J]. 岩石力学与工程学报, 2012, 31(6): 1148-1155. FENG Yanjun, KANG Hongpu. Test on hard and stable roof control by means of direction hydraulic fracturing in coal mine [J]. Chinese Journal of Rock Mechanics and Engineering, 2012, 31(6): 1148-1155.
[5] 赵凯凯. 坚硬顶板区域水力压裂裂缝三维扩展机理研究[D]. 北京: 煤炭科学研究总院, 2021. ZHAO Kaikai. Three-dimensional propagation of hydraulic fracture from regional fracturing in hard roof[D]. Beijing: China Coal Research Institute, 2021.
[6] ZHAO Kaikai,STEAD Doug,KANG Hongpu,et al. Investigating the interaction of hydraulic fracture with pre-existing joints based on lattice spring modeling[J]. Computers and Geotechnics,2020,122:103534. doi: 10.1016/j.compgeo.2020.103534
[7] 程利兴. 千米深井巷道围岩水力压裂应力转移机理研究及应用[D]. 北京: 中国矿业大学(北京), 2021. CHENG Lixing. Research and application of hydraulic fracturing stress transfer mechanism in surrounding rock of kilometer deep mine roadway[D]. Beijing: Beijing University of Mining & Technology- Beijing, 2021.
[8] 黄炳香,赵兴龙,陈树亮,等. 坚硬顶板水压致裂控制理论与成套技术[J]. 岩石力学与工程学报,2017,36(12):2954−2970. doi: 10.13722/j.cnki.jrme.2017.0078 HUANG Bingxiang,ZHAO Xinglong,CHEN Shuliang,et al. Theory and technology of controlling hard roof with hydraulic fracturing in underground mining[J]. Chinese Journal of Rock Mechanics and Engineering,2017,36(12):2954−2970. doi: 10.13722/j.cnki.jrme.2017.0078
[9] 于 斌,高 瑞,夏彬伟,等. 大空间坚硬顶板地面压裂技术与应用[J]. 煤炭学报,2021,46(3):800−811. YU Bin,GAO Rui,XIA Binwei,et al. Ground fracturing technology and application of hard roof in large space[J]. Journal of China Coal Society,2021,46(3):800−811.
[10] 夏永学,陆 闯,杨光宇,等. 坚硬顶板孔内磨砂射流轴向切缝及压裂试验研究[J]. 采矿与岩层控制工程学报,2020,2(3):033522. XIA Yongxue,LU Chuang,YANG Guangyu,et al. Experimental study on axial fracture cutting and fracturing of abrasive jet in boreholes within hard rock roofs[J]. Journal of Mining and Strata Control Engineering,2020,2(3):033522.
[11] 张 晓. 综采工作面水力压裂初次放顶技术研究[J]. 煤炭科学技术,2017,45(7):23−26. doi: 10.13199/j.cnki.cst.2017.07.005 ZHANG Xiao. Study on hydraulic fracturing technology in initial caving of fully-mechanized coal mining face[J]. Coal Science and Technology,2017,45(7):23−26. doi: 10.13199/j.cnki.cst.2017.07.005
[12] 冯彦军, 周瑜苍, 刘 勇, 等. [J].水力压裂在酸刺沟煤矿初次放顶中的应用[J]. 煤矿开采,2016(5):75−78. FENG Yanjun,ZHOU Yucang,LIU Yong,et al. Application of hydraulic fracturing in first roof caving of suancigou coal mine[J]. Coal Mining Technology,2016(5):75−78.
[13] 李中伟,薛旭辉,郝登云. 干河煤矿卸支耦合动压巷道围岩控制技术研究[J]. 煤炭工程,2019,51(11):51−54. LI Zhongwei,XUE Xuhui,HAO Dengyun. Surrounding rock control technology of pressure relief and support coupling dynamic pressure roadway in Ganhe Coal Mine[J]. Coal Engineering,2019,51(11):51−54.
[14] 吴拥政,康红普. 煤柱留巷定向水力压裂卸压机理及试验[J]. 煤炭学报,2017,42(5):1130−1137. doi: 10.13225/j.cnki.jccs.2016.1677 WU Yongzheng,KANG Hongpu. Pressure relief mechanism and experiment of directional hydraulic fracturing in reused coal pillar roadway[J]. Journal of China Coal Society,2017,42(5):1130−1137. doi: 10.13225/j.cnki.jccs.2016.1677
[15] 杨俊哲,王振荣,吕情绪,等. 坚硬顶板超前区域治理技术在神东布尔台煤矿的应用[J]. 煤田地质与勘探,2022,50(2):17−23. doi: 10.12363/issn.1001-1986.21.03.0119 YANG Junzhe,WANG Zhenrong,LYU Qingxu,et al. Application of advanced regional treatment technology of hard roof in Buertai Coal Mine of Shendong Coal Group[J]. Coal Geology & Exploration,2022,50(2):17−23. doi: 10.12363/issn.1001-1986.21.03.0119
[16] 刘曰武,高大鹏,李 奇,等. 页岩气开采中的若干力学前沿问题[J]. 力学进展,2019,49:201901. doi: 10.6052/1000-0992-17-020 LIU Yuewu,GAO Dapeng,LI Qi,et al. Mechanical frontiers in shale-gas development[J]. Advances in Mechanics,2019,49:201901. doi: 10.6052/1000-0992-17-020
[17] 史 璨,林伯韬. 页岩储层压裂裂缝扩展规律及影响因素研究探讨[J]. 石油科学通报,2021,6(1):92−113. doi: 10.3969/j.issn.2096-1693.2021.01.008 SHI Can,LIN Botao. Principles and influencing factors for shale formations[J]. Petroleum Science Bulletin,2021,6(1):92−113. doi: 10.3969/j.issn.2096-1693.2021.01.008
[18] 侯振坤,程汉列,海金龙,等. 页岩水力压裂裂缝起裂和扩展断裂力学模型[J]. 长江科学院院报,2020,37(5):99−107. doi: 10.11988/ckyyb.20190058 HOU Zhenkun,CHENG Hanlie,HAI Jinlong,et al. Fracture mechanics model of the initiation and growth of hydraulic fissures[J]. Journal of Yangtze River Scientific Research Institute,2020,37(5):99−107. doi: 10.11988/ckyyb.20190058
[19] 张士诚,陈 铭,马新仿,等. 水力压裂设计模型研究进展与发展方向[J]. 新疆石油天然气,2021,17(3):67−73. doi: 10.3969/j.issn.1673-2677.2021.03.012 ZHANG Shicheng,CHEN Ming,MA Xinfang,et al. Research progress and development direction of hydro fracturing design models[J]. Xinjiang Oil & Gas,2021,17(3):67−73. doi: 10.3969/j.issn.1673-2677.2021.03.012
[20] 赵凯凯,张 镇,李文洲,等. 基于XSite的钻孔起裂水力裂缝三维扩展研究[J]. 岩土工程学报,2021,43(8):1483−1491. ZHAO Kaikai,ZHANG Zhen,LI Wenzhou,et al. Three-dimensional simulation of hydraulic fracture from a borehole using XSite[J]. Chinese Journal of Geotechnical Engineering,2021,43(8):1483−1491.
[21] HENG Shuai,LI Xianzhong,LIU Xiao,et al. Experimental study on the mechanical properties of bedding planes in shale[J]. Journal of Natural Gas Science and Engineering,2020,76:103161. doi: 10.1016/j.jngse.2020.103161
[22] 芮拥军. 地面微地震水力压裂监测可行性分析[J]. 物探与化探,2015,39(2):341−345. doi: 10.11720/wtyht.2015.2.21 RUI Yongjun. Feasibility analysis of surface micro-seismic hydraulic fracturing monitoring[J]. Geophysical and Geochemical Exploration,2015,39(2):341−345. doi: 10.11720/wtyht.2015.2.21
[23] CHAMBERS K,KENDALL J M,BRANDSBERG-DAHL S,et al. Testing the ability of surface arrays to monitor microseismic activity[J]. Geophysical Prospecting,2010,58(5):821−830. doi: 10.1111/j.1365-2478.2010.00893.x
[24] EISNER L,HULSEY B J,DUNCAN P,et al. Comparison of surface and borehole locations of induced seismicity[J]. Geophysical Prospecting,2010,58(5):809−820. doi: 10.1111/j.1365-2478.2010.00867.x
[25] 梁北援,冷传波. 微破裂向量扫描原理的研发进展[J]. 地球物理学进展,2016,31(4):1620−1627. LIANG Beiyuan,LENG Chuanbo. Development of vector scanning for microseismic[J]. Progress in Geophysics,2016,31(4):1620−1627.
[26] 王维波,周瑶琪,春 兰. 地面微地震监测SET震源定位特性研究[J]. 中国石油大学学报(自然科学版),2012,36(5):45−50. WANG Weibo,ZHOU Yaoqi,CHUN Lan. Characteristics of source localization by seismic emission tomgraphy for surface based on microseismic monitoring[J]. Journal of China University of Petroleum(Edition of Natural Science),2012,36(5):45−50.
[27] 李晓斌,杨振威,赵秋芳,等. 微地震双差定位成像技术及煤层水力压裂的应用[J]. 煤炭学报,2019,44(S1):205−213. doi: 10.13225/j.cnki.jccs.2018.1280 LI Xiaobin,YANG Zhenwei,ZHAO Qiufang,et al. Hydraulic fracture in coalbed methane drilling using microseism double-difference tomography method[J]. Journal of China Coal Society,2019,44(S1):205−213. doi: 10.13225/j.cnki.jccs.2018.1280
[28] 闫江平,庞长庆,段建华,等. 煤矿井下水力压裂范围微震监测技术及其影响因素[J]. 煤田地质与勘探,2019,47(S1):92−97. doi: 10.3969/j.issn.1001-1986.2019.S1.018 YAN Jiangping,PANG Zhangqing,DUAN Jianhua,et al. Microseismic monitoring of underground hydraulic fracturing range in coal seam and analysis of influencing factors[J]. Coal Geology & Exploration,2019,47(S1):92−97. doi: 10.3969/j.issn.1001-1986.2019.S1.018
[29] 李 楠,王恩元,GE Mao-chen. 微震监测技术及其在煤矿的应用现状与展望[J]. 煤炭学报,2017,42(S1):83−96. doi: 10.13225/j.cnki.jccs.2016.0852 LI Nan,WANG Enyuan,GE Maochen. Microseismic monitoring technique and its applications at coal mines: present status and future prospects[J]. Journal of China Coal Society,2017,42(S1):83−96. doi: 10.13225/j.cnki.jccs.2016.0852
-
